【Mind+】通过串口监视器发送数字控制uno板,串口通信尝试

2019-07-163.8万
AI 快速预览详细 收起
本文介绍了如何通过Mind+编程平台,使用串口监视器发送数字1或0来控制Arduino UNO板上的LED灯。首先,确保程序能够读取串口数据并存储到变量中,然后根据变量值判断并控制LED灯的状态。通过这个简单的案例,读者可以了解串口通信的基本原理和实际应用。
我们经常会遇到需要通过串口进行通信的情况,使用一个简单的案例进行说明。

实现效果:串口发送1,板子上的LED亮,串口发送0,板子上的LED灭。

硬件:

arduino uno *1
USB线 *1

资料:

串口原理百度查找一下非常多,这里不在赘述,查看这两个内容基本串口相关的原理都将清楚了
arduino串口
UART通信

更多资料可以自行查找,关键词:串口,UART,Serial


编程:

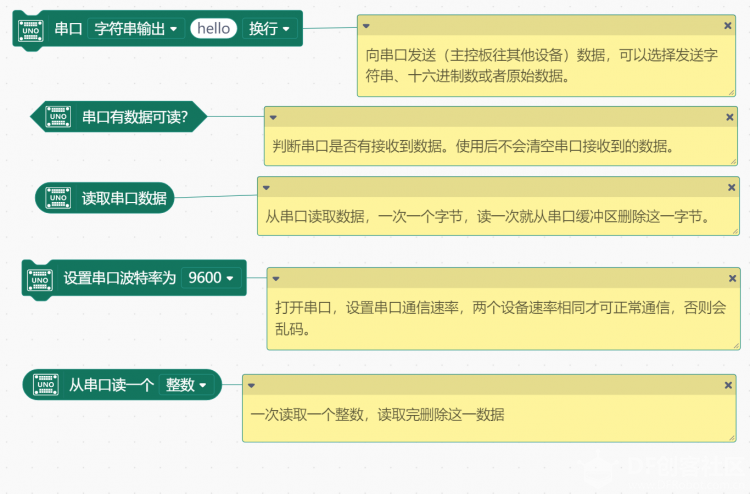

Mind+中串口相关模块及说明如下:
【Mind+】通过串口监视器发送数字控制uno板,串口通信尝试图1

注意点:
串口读取到数据后会自动存起来,读一次数据就删除读取的数据(取走了)。

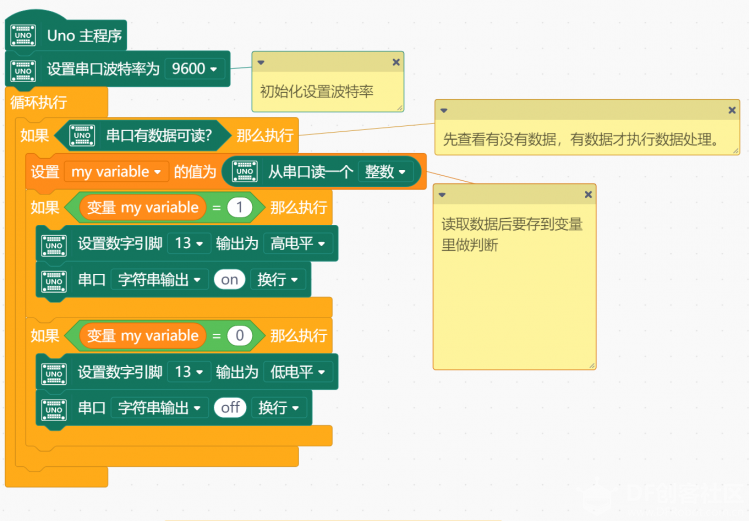

程序如下:
【Mind+】通过串口监视器发送数字控制uno板,串口通信尝试图2

程序思路:
先判断是否串口有数据。
有数据后读取数据,存到变量里面
接下来根据变量的值进行判断。
在判断条件中执行对应的事情。
【Mind+】通过串口监视器发送数字控制uno板,串口通信尝试图7

效果:

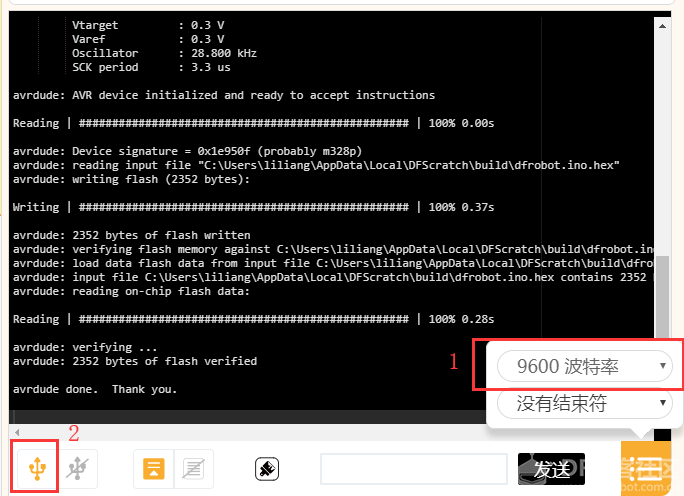

程序上传完毕后,串口监视器波特率选择9600,打开串口:
【Mind+】通过串口监视器发送数字控制uno板,串口通信尝试图3

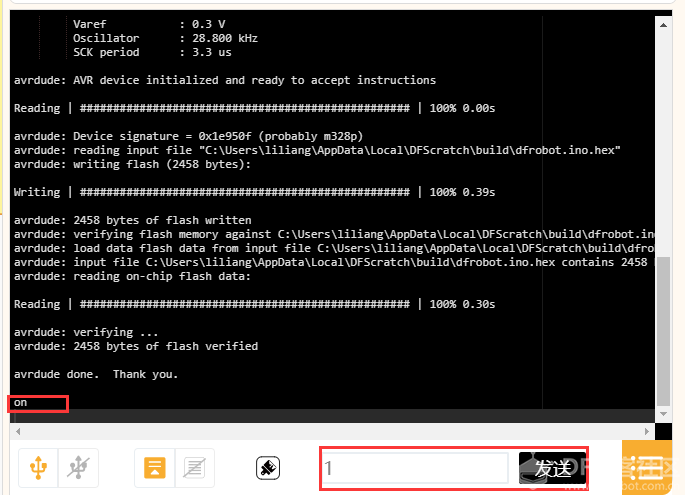

发送1,板子上的LED亮同时串口输出on,发送0,板子上的LED灭同时串口输出off


【Mind+】通过串口监视器发送数字控制uno板,串口通信尝试图4【Mind+】通过串口监视器发送数字控制uno板,串口通信尝试图5【Mind+】通过串口监视器发送数字控制uno板,串口通信尝试图6


总结:

串口通信简单易用,上述帖子虽然只是点亮了一个LED灯,但是如果连接上蓝牙模块之后两者就能实现无线控制,以及其他硬件的控制了。
其他主控板例如microbit、掌控板、nano板原理类似,但是要注意其他板子的串口是可能有多个的,并且引脚还可以重定义,以及还有软串口。
其他板子的更多资料请自行在社区搜索或百度,关键词:软串口,串口通讯,Serial2.
