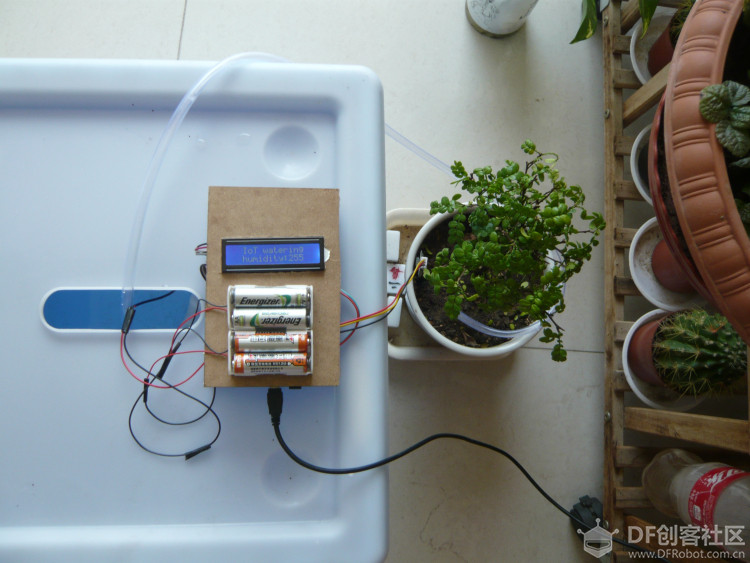

Easy IoT物联网浇花装置

我的爸爸爱好养花，在家中养了很多花，而他又经常出差，没有办法浇花，我又想不起来，于是我便想要制作一个远程物联网浇花装置来解决这个问题。
硬件部分：

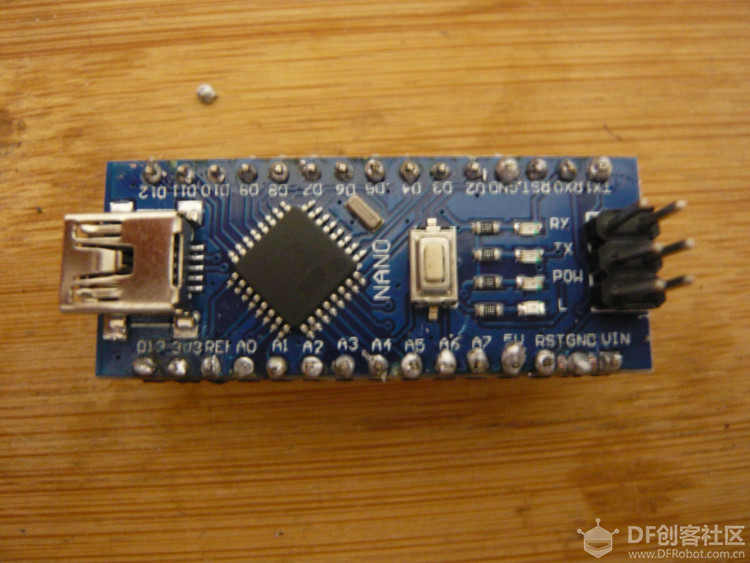

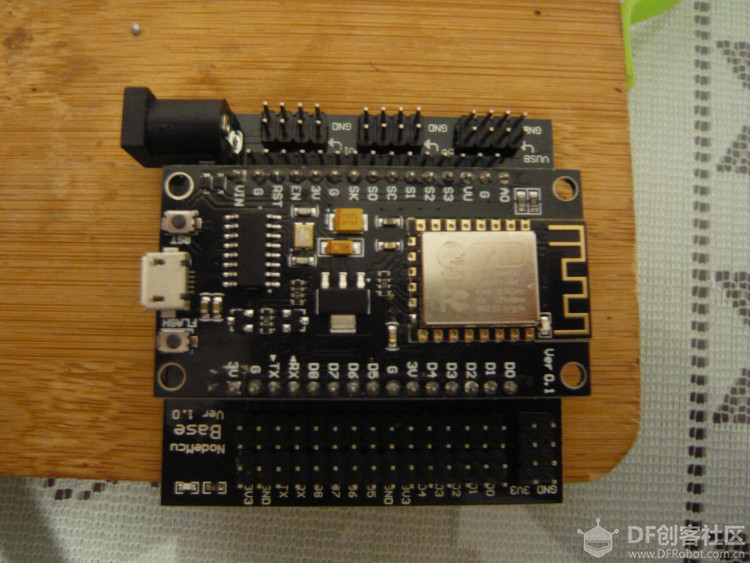

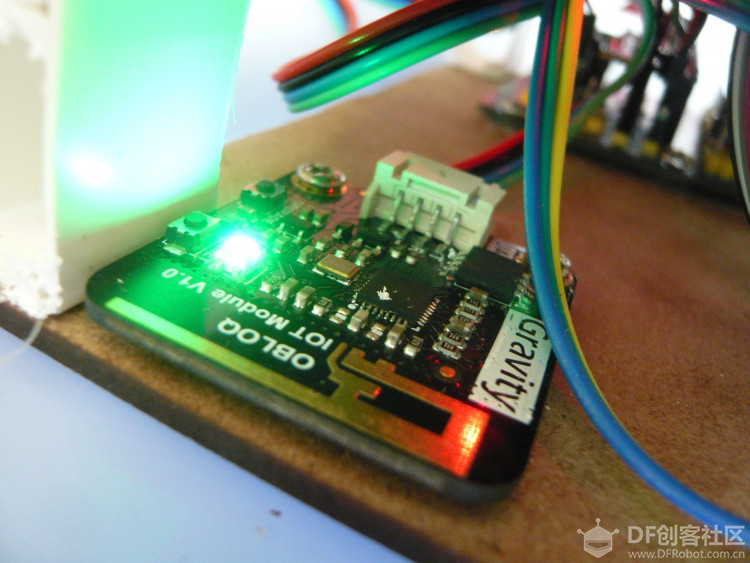

最开始我想使用ESP8266的NodeMcu，可是苦于编程水平不高，只能用图形化编程，我只好选用Arduino nano＋obloq物联网模块。
Easy IoT物联网浇花装置图2

我想用一块OLED12864屏来显示网络连接状态和土壤湿度，但是安装孔实在太小了。我只好换成LCD1602屏。

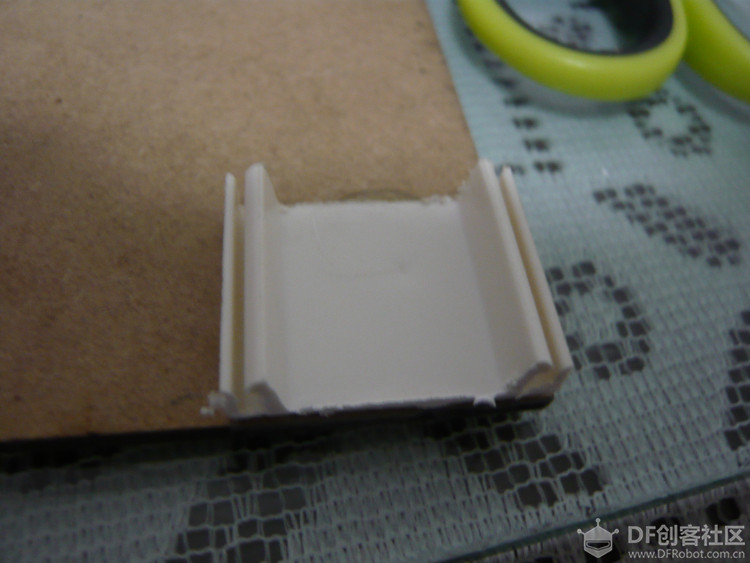

然后，问题又来了。我没有3D打印机之类的设备，所以翻箱倒柜的找出了一块木板来安装。但是我又找不到铜柱或者尼龙柱，于是突发奇想，锯了几段PVC线槽支撑上面的一层木板（不过倒是方便拆卸上面一层检查电路）。
Easy IoT物联网浇花装置图5

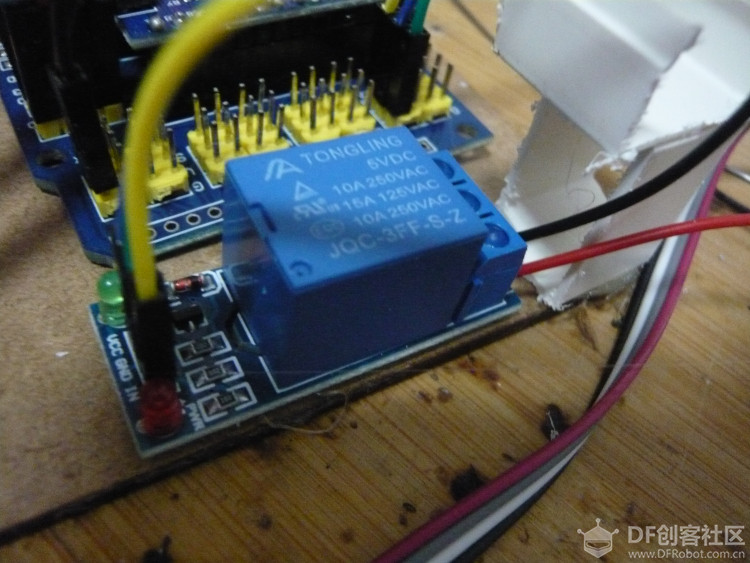

水泵的通断通过继电器控制。但继电器上竟然没有安装孔（绝望），我又突发奇想，硬把它用热熔胶粘上了。
Easy IoT物联网浇花装置图6

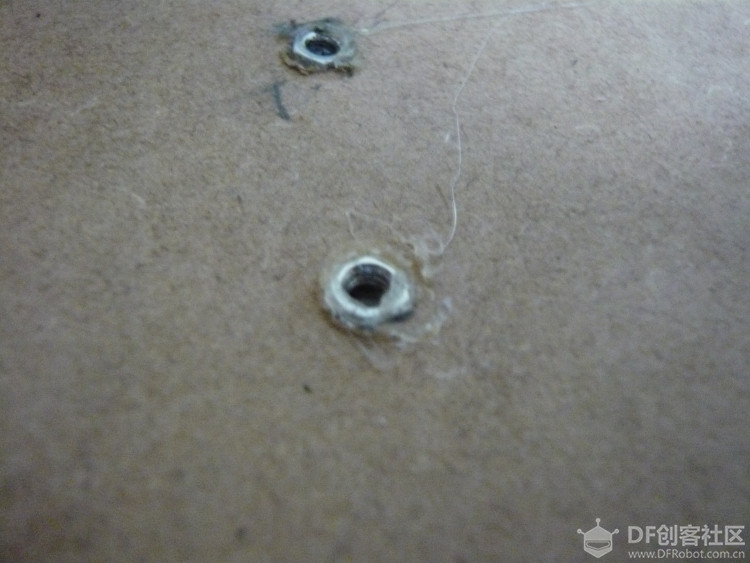

装主控板时，问题又来了。螺丝不够长，穿不过木板。又是突发奇想，挖了个大洞（疯狂），把螺母塞到木板里了（后来发现把木板挖薄一点就够了）。
Easy IoT物联网浇花装置图7

最开始，我想直接从arduino nano板上给水泵供电，结果一通电，一切都控制不了了，后来才知道板子上的电流最大只有50mA。我只好加了电池盒，给水泵单独供电，反正水泵又不经常开，耗不了多少电。

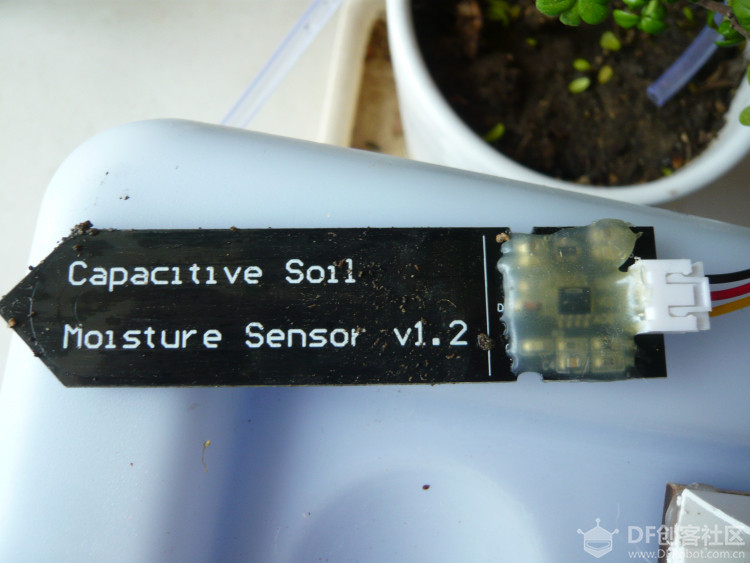

最后是土壤湿度传感器。我使用了电容式土壤湿度传感器，这种据说比较耐腐蚀。为了防止沾水短路，我用热熔胶把传感器上的电路全裹上了（真的是万能的热熔胶）。
Easy IoT物联网浇花装置图8

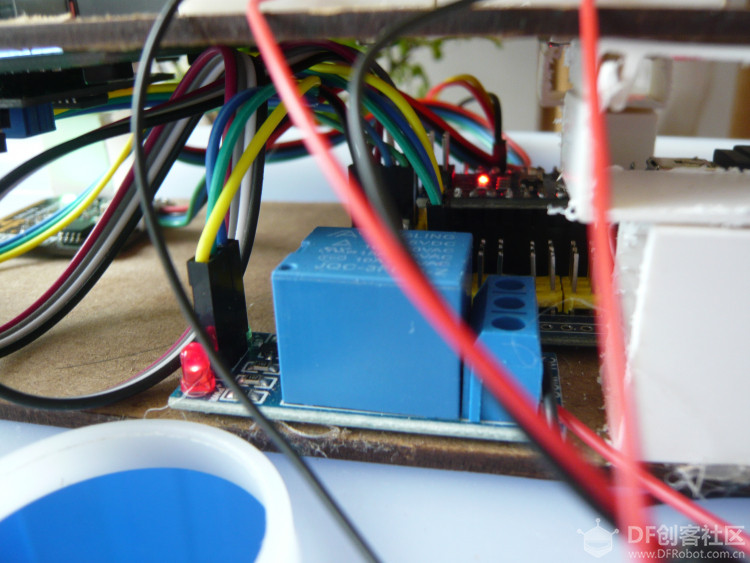

因为线太长了，全装好的状态下布线极度混乱（无奈）
Easy IoT物联网浇花装置图9

  焊水泵的连线也很费了一番功夫。不知道是什么原因，焊锡就是不往线头上挂，好不容易才焊好。为了防止短路，我又裹了一层胶布。
  电路连接示意图如下

  不，其实，我懒得画了（手动捂脸）。

程序编写：
  用mind+编写程序其实难度不大，特别是与前面的硬件连接相比（又是手动捂脸）。

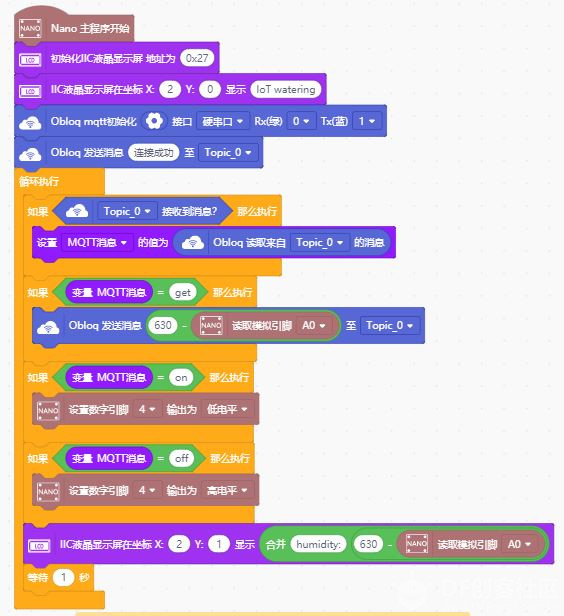

Easy IoT物联网浇花装置图10
