[ESP8266/ESP32] 基于 Firebeetle 2 ESP32-C5 的6通道2.4G 遥控器

本帖最后由豆爸于 2025-10-23 06:02 编辑

一、项目概述

本项目基于 Firebeetle 2 ESP32-C5 开发板设计一款 6 通道 2.4G 遥控器，通过 NRF24L01 模块实现无线控制。1-4 通道采用模拟摇杆输入（对应升降舵、副翼、油门、方向舵），5-6 通道采用两段扭子开关（对应辅助功能切换），4P 拨码开关用于独立控制 1-4 通道的正反向，集成有源蜂鸣器实现低电压报警，适用于遥控车、无人机等小型设备的精准控制。

二、硬件组成与介绍

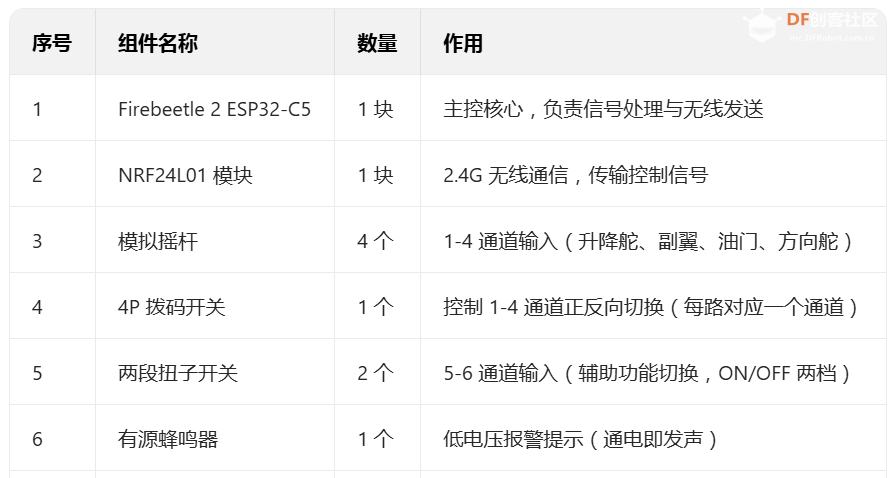

（一）硬件组成

基于 Firebeetle 2 ESP32-C5 的6通道2.4G 遥控器图11

（二）硬件介绍

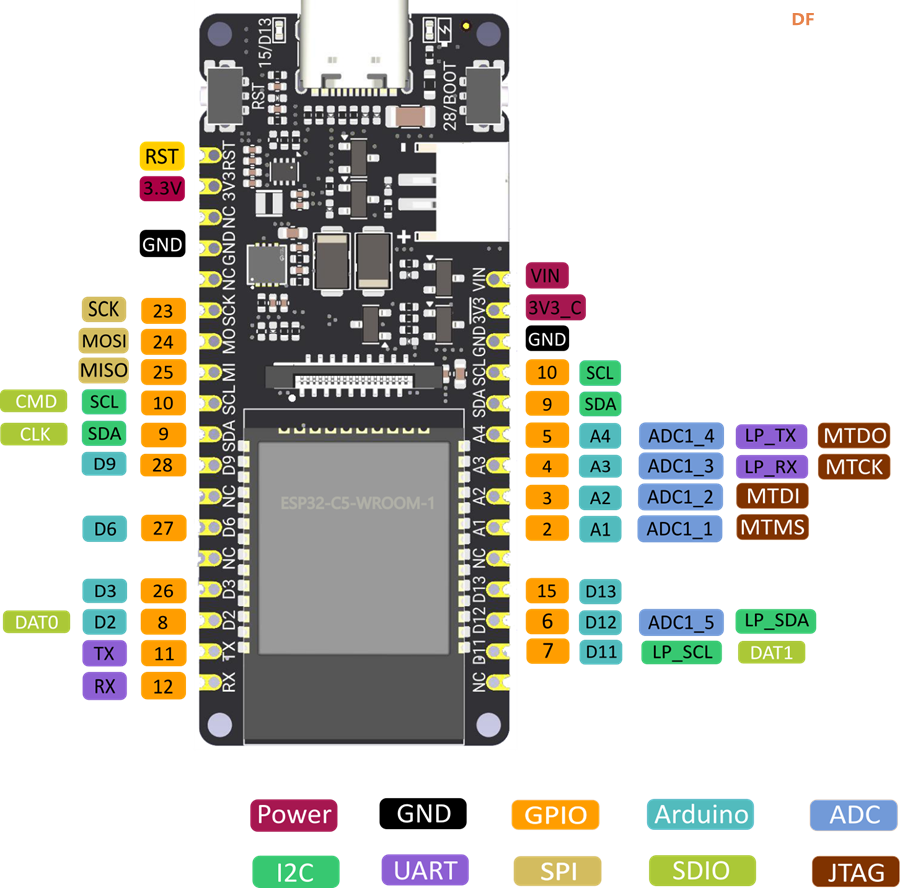

1. Firebeetle 2 ESP32-C5

FireBeetle 2 ESP32-C5 是一款搭载乐鑫 ESP32-C5 模组的低功耗 IoT 开发板，面向智能家居和广泛物联网场景，集高性能计算、多协议支持与智能电源管理于一体，为各种部署需求提供高可靠性、高灵活性与长续航的解决方案。

2.IO扩展板

Firebeetle 2 ESP32-C5开发板推出专属的IO扩展板，其IO引脚全部引出，并且精心做了功能分区，方便直接快速连接各种传感器外设，真正让开发板做到了到手即用，无需焊接。

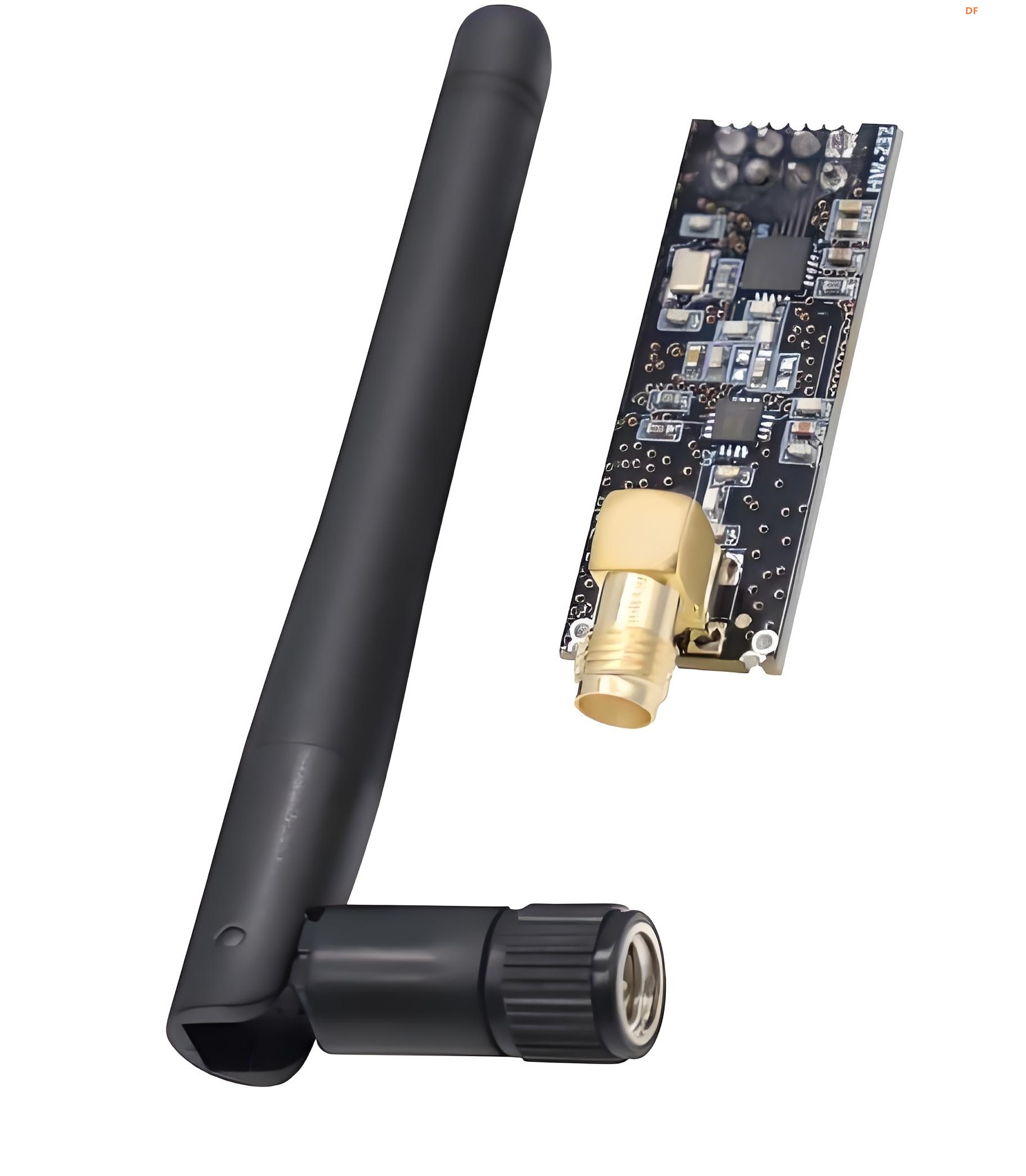

3. NRF24L01 模块

2.4GHz 无线收发模块，支持 SPI 通信，传输速率 2Mbps，通信距离 10-30 米（无遮挡），适合短距离无线控制。

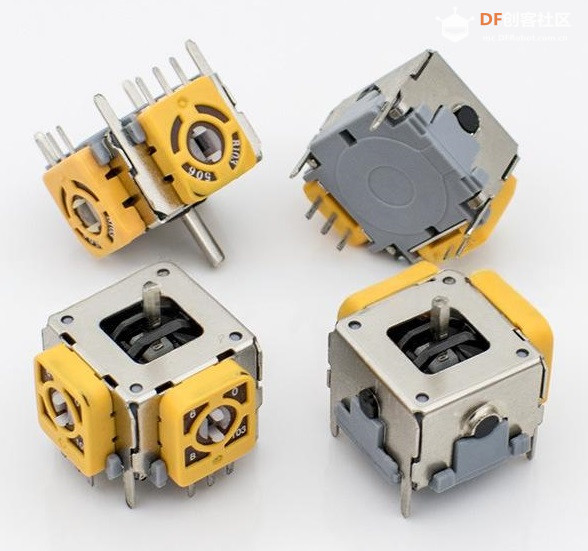

4. 模拟摇杆

基于 Firebeetle 2 ESP32-C5 的6通道2.4G 遥控器图10

输出 0-3.3V 模拟电压信号，对应摇杆物理位置（如上下 / 左右摆动），通过 ESP32-C5 的 ADC 接口采集并转换为 0-255 的控制量，分别对应 1-4 通道（升降舵、副翼、油门、方向舵）。

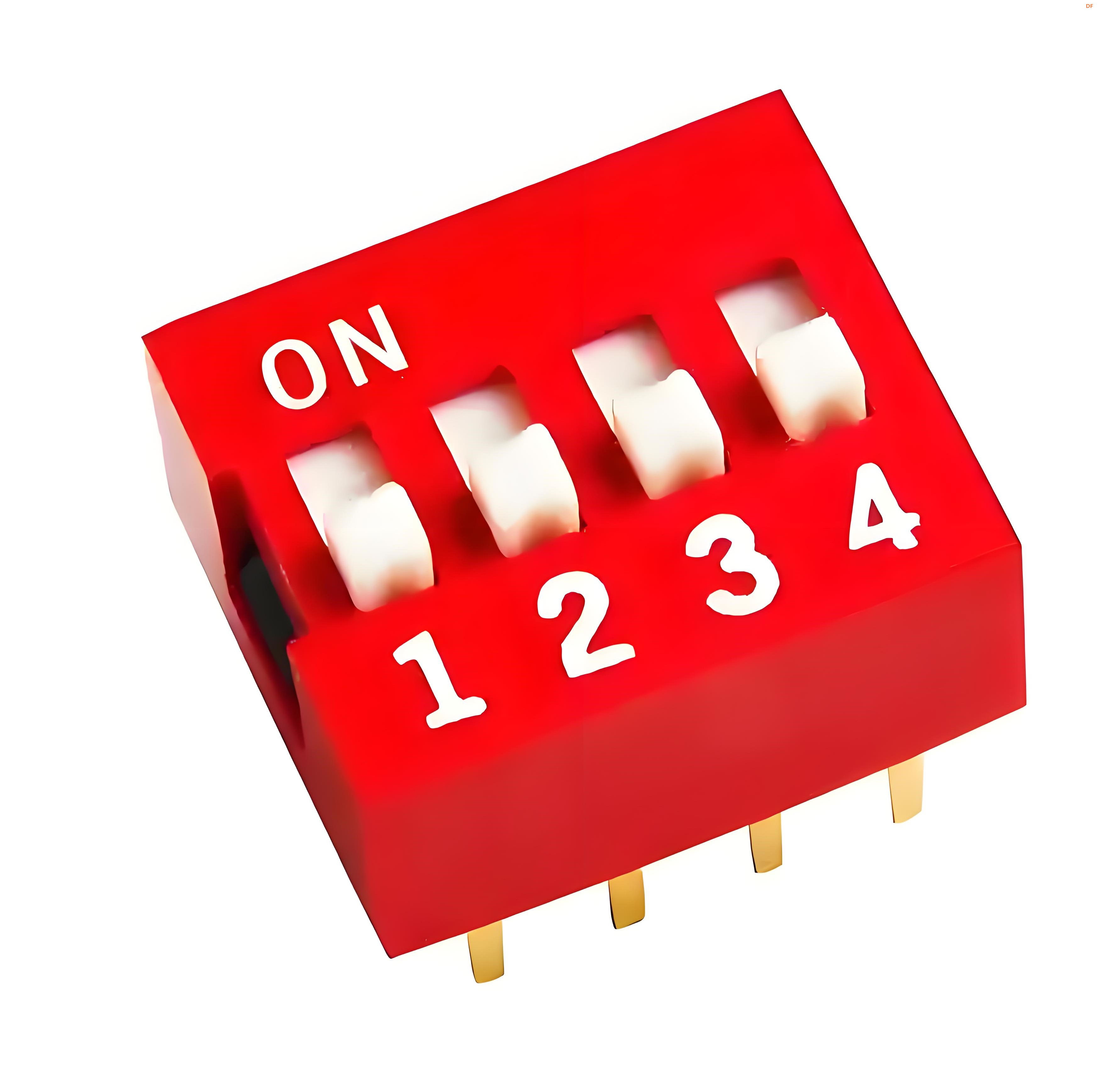

5. 4P 拨码开关

集成 4 路独立单刀单掷开关的模块，每路对应 1-4 通道的正反向切换：拨至 “ON” 时通道信号反向，“OFF” 时保持正向（需启用 ESP32 内部上拉电阻，确保未拨动时为高电平）。

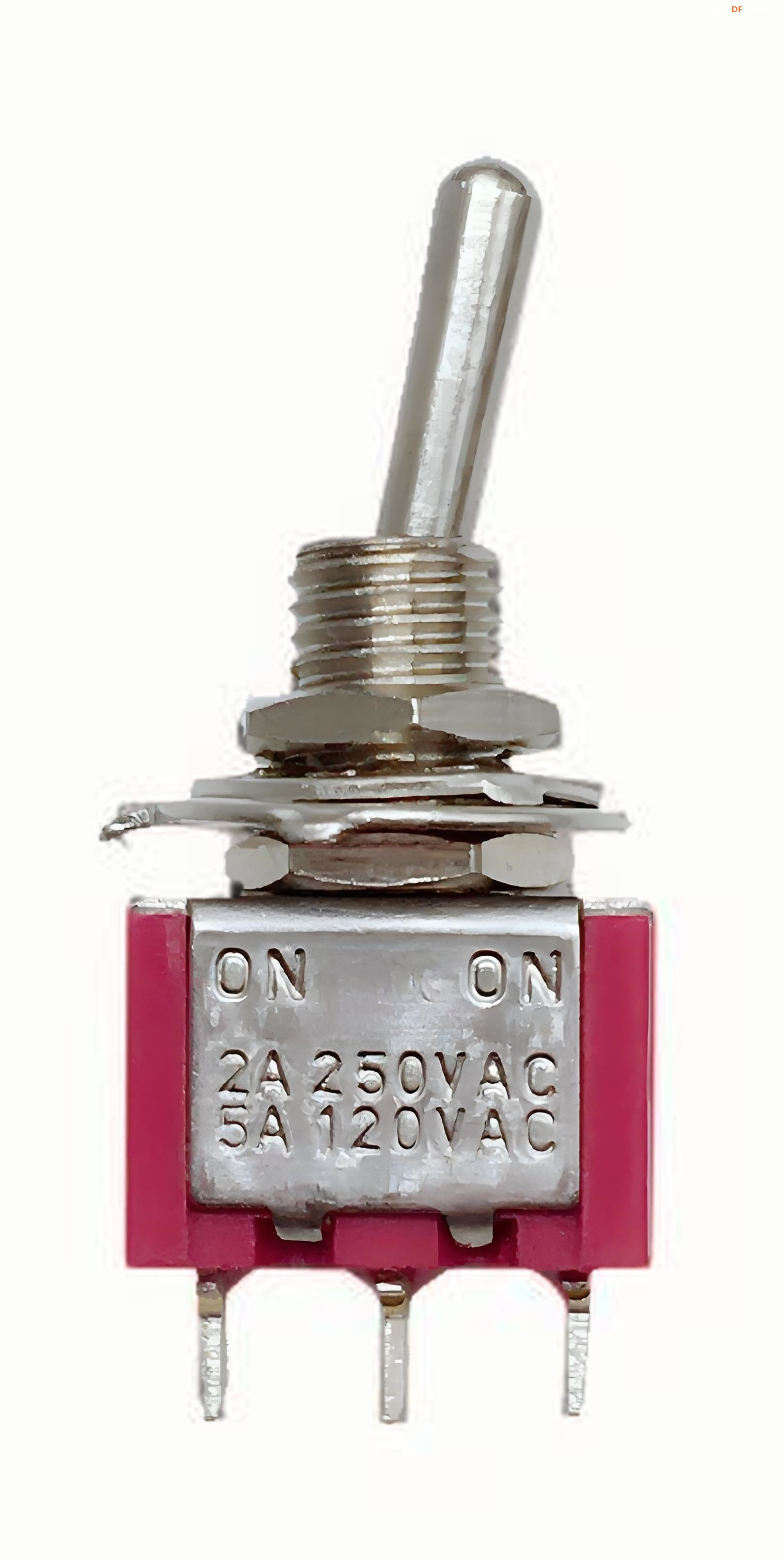

6. 两段扭子开关（5-6 通道）

具有两个稳定档位（ON/OFF）的机械开关，切换时输出高低电平（0/1），分别作为 5 通道和 6 通道的控制信号（如模式切换、功能启停等）。

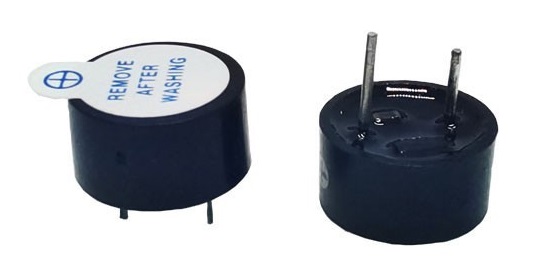

7. 有源蜂鸣器

内部集成振荡电路，通直流电（3.3V/5V）即可持续发声，无需方波驱动，控制简单，用于低电压报警提示。

三、硬件接线图

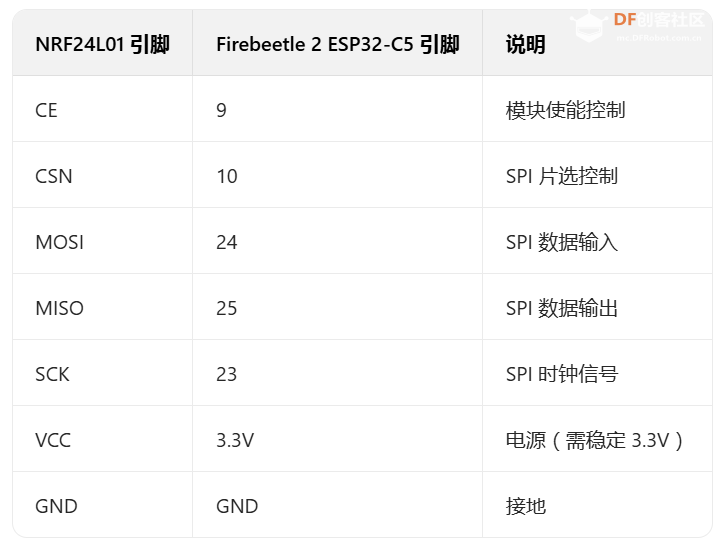

（一）NRF24L01 与 Firebeetle 2 ESP32-C5 连接

基于 Firebeetle 2 ESP32-C5 的6通道2.4G 遥控器图12

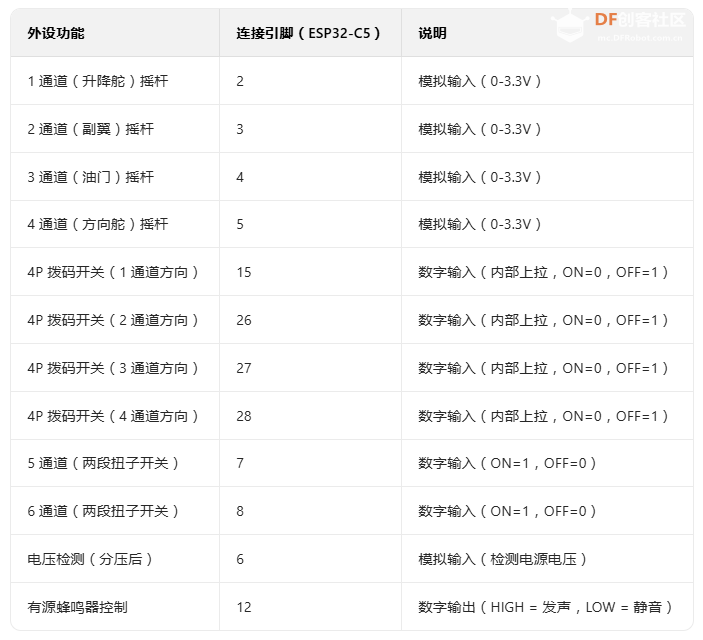

（二）其他外设连接

基于 Firebeetle 2 ESP32-C5 的6通道2.4G 遥控器图13

四、软件安装与库配置

（一）Arduino IDE 安装

从Arduino 官网下载并安装适合操作系统的 Arduino IDE。

（二）ESP32 核心库安装

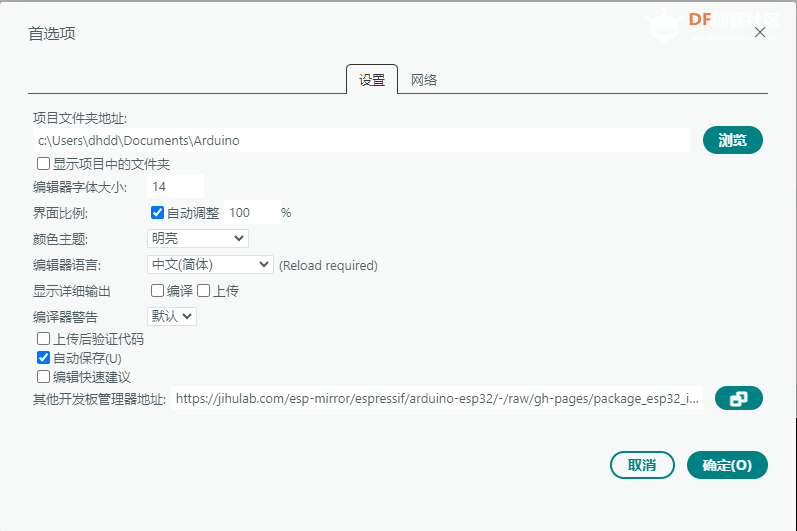

添加开发板管理器 URL打开 Arduino IDE，依次点击「文件 > 首选项」，在 “附加开发板管理器网址” 中输入国内镜像链接：
https://jihulab.com/esp-mirror/espressif/arduino-esp32/-/raw/gh-pages/package_esp32_dev_index_cn.json

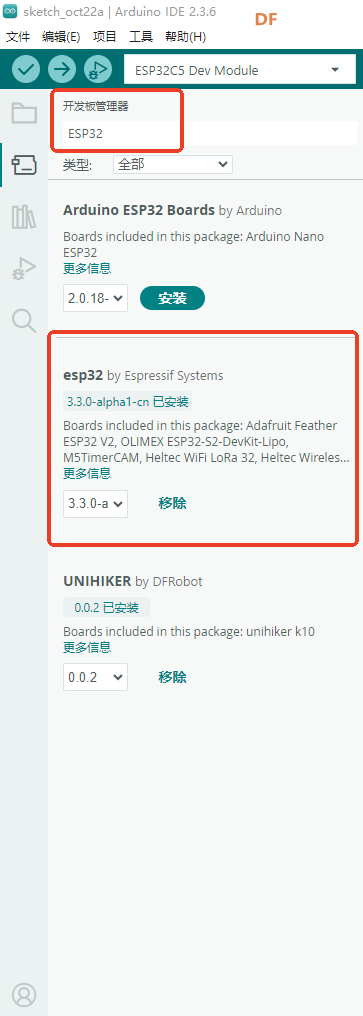

安装核心库点击「工具 > 开发板 > 开发板管理器」，搜索 “ESP32”，选择 “esp32 by Espressif Systems”（版本≥3.3.0-alpha1），点击 “安装”，重启 IDE。
选择开发板依次点击「工具 > 开发板 > ESP32 Arduino > Firebeetle 2 ESP32-C5」。

（三）NRF24L01 通信库（RF24 库）安装

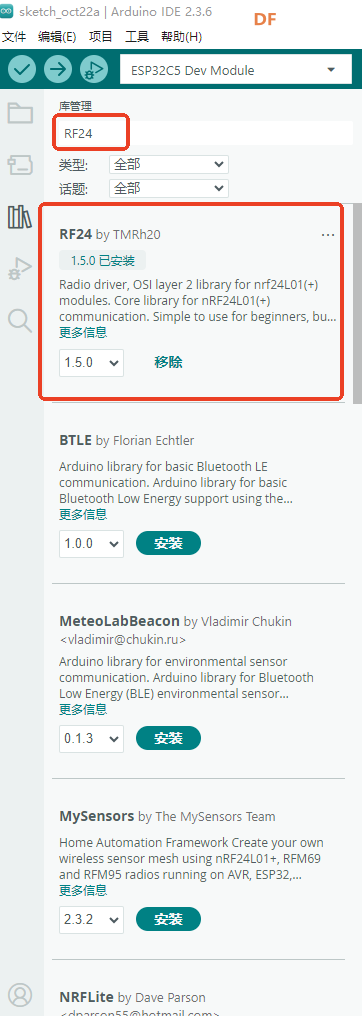

点击「Sketch > 包含库 > 管理库」，搜索 “RF24”，安装 “TMRh20” 维护的库。

五、核心代码及说明

（一）头文件与宏定义配置

#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>

// 无线通信基础配置
const uint64_t pipeOut = 0x123456789;  // 与接收端匹配的通信地址，确保数据定向传输
const int deadzone = 5;                // 摇杆死区阈值，过滤中位机械抖动

// NRF24L01模块初始化（指定CE和CSN引脚）
RF24 radio(9, 10);

// 发送重试策略配置
const int maxRetries = 3;       // 最大软件重试次数，平衡可靠性与实时性
const int retryDelay = 10;      // 重试间隔（毫秒），避免通信拥堵
复制代码

核心作用：引入无线通信与 SPI 协议依赖库，定义通信地址、死区参数、重试规则等基础配置，初始化 NRF24L01 模块对象，为系统运行提供参数支撑。

（二）数据结构与初始化函数

1. 控制信号结构体

struct Signal {
  int ele;   // 1通道：升降舵（-512~512）
  int ail;   // 2通道：副翼（-512~512）
  int thr;   // 3通道：油门（-512~512）
  int rud;   // 4通道：方向舵（-512~512）
  byte aux1; // 5通道：两段扭子开关（映射为-512/512）
  byte aux2; // 6通道：两段扭子开关（映射为-512/512）
};
Signal data;  // 控制信号实例，存储实时采集的通道数据
复制代码

设计说明：采用int类型存储 1-4 通道摇杆数据，支持正负范围以表示双向操作；byte类型存储 5-6 通道扭子开关状态，通过映射实现与摇杆通道一致的数值范围，便于接收端统一解析。

2. 通道数据初始化函数

void ResetData() {
  data.ele = 0;     // 升降舵中位（死区中心）
  data.ail = 0;     // 副翼中位
  data.thr = 0;     // 油门中位
  data.rud = 0;     // 方向舵中位
  data.aux1 = -512; // 5通道默认状态（OFF映射值）
  data.aux2 = -512; // 6通道默认状态（OFF映射值）
}
复制代码

功能：系统启动时初始化各通道至安全状态，避免设备因初始值异常导致误操作，同时统一通道初始基准。

（三）核心工具函数

1. 死区处理函数

int applyDeadzone(int value, int deadzone, int center) {
  if (abs(value - center) <= deadzone) {
    return center; // 落入死区范围，强制设为中心值，过滤抖动
  }
  return value;    // 超出死区，保留原始采集值
}
复制代码

作用：针对摇杆中位附近的机械抖动，通过阈值判断过滤微小信号变化，确保摇杆静止时输出稳定的中心值，提升控制精度。

2. 带重试机制的发送函数

bool sendData(const void* data, size_t dataSize) {
  for (int retryCount = 0; retryCount < maxRetries; retryCount++) {
    if (radio.write(data, dataSize)) {
      // 发送成功，输出重试次数（0表示首次发送成功）
      Serial.print("发送成功，重试次数：");
      Serial.println(retryCount);
      return true;
    }
    delay(retryDelay); // 发送失败，延时后重试
  }
  // 达到最大重试次数仍失败，输出错误信息
  Serial.println("发送失败，已达到最大重试次数");
  return false;
}
复制代码

核心优势：通过软件重试机制解决无线传输中的临时干扰问题，配合串口输出的状态信息，便于调试通信故障；重试次数和间隔可根据实际场景灵活调整。

（四）系统初始化函数（setup）

void setup() {
  // NRF24L01模块配置
  radio.begin();
  radio.openWritingPipe(pipeOut);  // 配置发送通道地址
  radio.stopListening();           // 切换为发射模式
  // 优化传输参数：低速率提升抗干扰，高功率延长距离，硬件重试增强可靠性
  radio.setDataRate(RF24_250KBPS);
  radio.setPALevel(RF24_PA_HIGH);
  radio.setRetries(5, 10);

  ResetData();                     // 初始化通道数据
  Serial.begin(115200);            // 启动串口调试（波特率115200）
  analogReadResolution(10);        // 设置ADC为10位分辨率（采集范围0~1023）

  // 配置引脚模式（启用内部上拉电阻，避免引脚悬空导致信号不稳定）
  pinMode(15, INPUT_PULLUP);   // 1通道方向拨码开关
  pinMode(26, INPUT_PULLUP);   // 2通道方向拨码开关
  pinMode(27, INPUT_PULLUP);   // 3通道方向拨码开关
  pinMode(28, INPUT_PULLUP);   // 4通道方向拨码开关
  pinMode(7, INPUT_PULLUP);    // 5通道扭子开关
  pinMode(8, INPUT_PULLUP);    // 6通道扭子开关
  pinMode(12, OUTPUT);         // 有源蜂鸣器控制引脚

  // 系统启动提示（有源蜂鸣器3次短鸣）
  for(int i=0; i<3; i++){
    digitalWrite(12, HIGH);
    delay(100);
    digitalWrite(12, LOW);
    delay(100);
  }
}
复制代码

初始化流程：完成 NRF24L01 模块参数配置、通道数据初始化、串口与 ADC 配置、引脚模式设置，最后通过蜂鸣器反馈启动状态，确保系统启动后处于稳定就绪状态。

（五）主循环函数（loop）

void loop() {
  // 1. 采集1-4通道摇杆模拟信号并映射至目标范围（-512~512）
  int raw_ele = map(analogRead(2), 2, 840, -512, 512);  // 升降舵原始值
  int raw_ail = map(analogRead(3), 2, 838, -512, 512);  // 副翼原始值
  int raw_thr = map(analogRead(4), 0, 839, -512, 512);  // 油门原始值
  int raw_rud = map(analogRead(5), 2, 838, -512, 512);  // 方向舵原始值

  // 2. 应用死区处理，过滤摇杆抖动
  data.ele = applyDeadzone(raw_ele, deadzone, 0);
  data.ail = applyDeadzone(raw_ail, deadzone, 0);
  data.rud = applyDeadzone(raw_rud, deadzone, 0);
  data.thr = applyDeadzone(raw_thr, deadzone, 0);

  // 3. 采集5-6通道扭子开关信号并映射（ON=512，OFF=-512）
  data.aux1 = digitalRead(7) ? 512 : -512;
  data.aux2 = digitalRead(8) ? 512 : -512;

  // 4. 通道正反向切换（拨码开关ON时反向，ON状态对应LOW电平）
  data.ele = digitalRead(15) ? data.ele : -data.ele;
  data.ail = digitalRead(26) ? data.ail : -data.ail;
  data.thr = digitalRead(27) ? data.thr : -data.thr;
  data.rud = digitalRead(28) ? data.rud : -data.rud;

  // 5. 带重试机制的无线数据发送
  sendData(&data, sizeof(Signal));

  // 6. 串口调试输出，实时监控通道数据
  Serial.print("ele:"); Serial.print(data.ele);
  Serial.print(" ail:"); Serial.print(data.ail);
  Serial.print(" thr:"); Serial.print(data.thr);
  Serial.print(" rud:"); Serial.print(data.rud);
  Serial.print(" aux1:"); Serial.print(data.aux1);
  Serial.print(" aux2:"); Serial.println(data.aux2);

  delay(20);  // 控制发送频率为50Hz，平衡实时性与系统功耗
}
复制代码

核心流程：循环执行信号采集、死区过滤、方向切换、数据发送与调试输出操作。通过map函数将 ADC 原始采集值转换为标准化控制范围，配合拨码开关实现通道方向自定义，最终通过带重试的发送函数将数据稳定传输至接收端。

六、功能测试

（一）1-4 通道测试（摇杆测试）

操作摇杆，通过串口打印验证数据在 0-255 范围线性变化，符合物理操作方向。

（二）正反向测试（4P拨码开关测试）

拨动拨码开关各档位，1-4 通道值反向（如 0→255、127→128），切换逻辑正确。

（三）5-6 通道测试（扭子开关测试）

切换扭子开关，数据在 0/1 间稳定切换，无抖动。

（四）无线传输与报警测试

接收端稳定接收 6 通道数据，低电压时蜂鸣器 3 次报警，正常时 1 次提示。

七、总结与改进

（一）总结

本项目通过模拟摇杆（1-4 通道）、两段扭子开关（5-6 通道）和 4P 拨码开关（方向控制）的组合，实现了功能完整的 6 通道 2.4G 遥控器，硬件布局清晰，软件逻辑简洁，可满足小型设备的基础控制需求。

（二）改进方向

1.加入 1-4 通道校准功能。
2.增加数据校验（如 CRC），提升无线传输抗干扰能力。
3.集成 OLED 屏显示各通道值与电源电压，直观监控状态。
4.支持锂电池供电与充电管理（TP4056 模块），提升便携性。
