[ESP8266/ESP32] FireBeetle 2 ESP32-C5基于AD Key按键的打地鼠游戏

本帖最后由豆爸于 2025-10-11 21:48 编辑

一、项目概述

1、项目背景

本项目以 ESP32-C5 开发板为核心，结合 128×64 OLED 显示屏与 ADC 矩阵键盘，开发一款经典的 “打地鼠” 游戏。项目旨在通过实践掌握以下技术：

ESP32-C5 的 GPIO 配置、I2C 通信（OLED 驱动）与 ADC 外设应用（键盘读取）；
入式系统中的状态机设计（游戏启动、运行、结束三状态切换）；
图形化界面（OLED）的动态绘制与交互逻辑实现；
实时事件处理（按键防抖、地鼠限时显示、击中判断）。

2、功能简介

本项目实现了完整的打地鼠游戏流程，核心功能包括：
1. 多状态界面切换：启动界面（操作提示）→ 游戏界面（网格、地鼠、分数）→ 结束界面（成绩统计）；
2. 随机地鼠生成：3×3 网格中随机生成地鼠，限时 1.5~2.5 秒显示；
3. 按键交互：通过 ADC 键盘（K0~K9）控制游戏（K0 启动 / 重启，K1~K9 对应网格位置打地鼠）；
4. 成绩统计：实时计算击中数、总地鼠数与准确率，游戏结束后展示最终成绩；
5. 回合制游戏：固定 10 回合，回合结束自动进入游戏结束界面。

二、硬件介绍

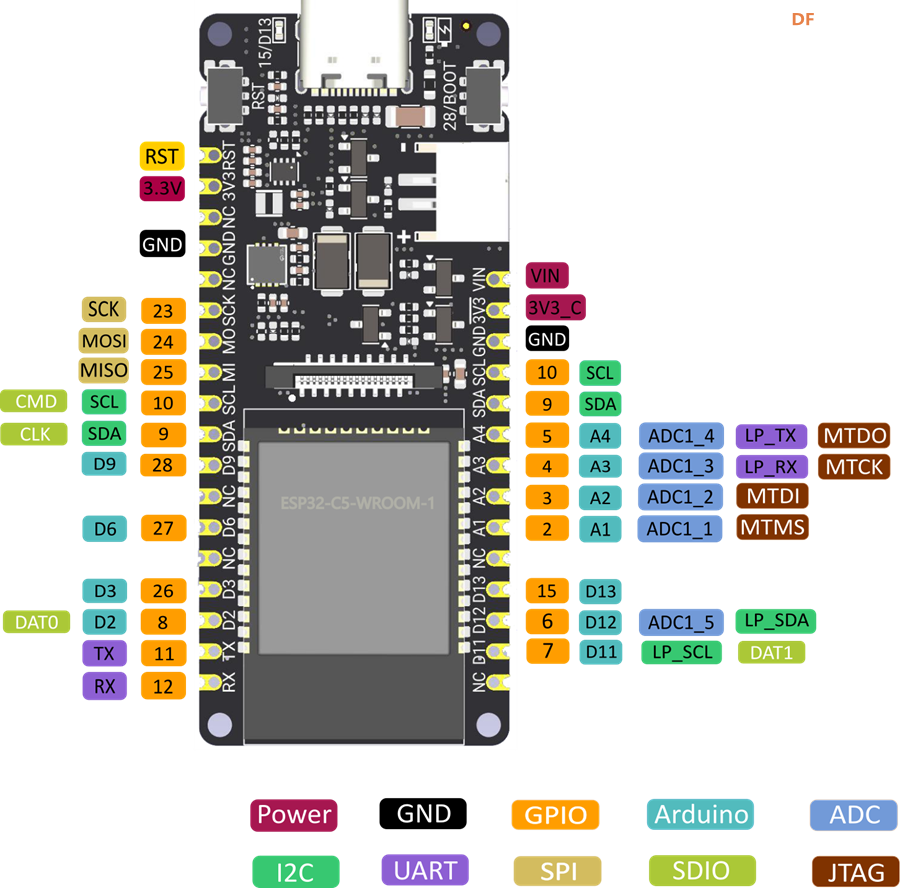

1、FireBeetle 2 ESP32-C5开发板

FireBeetle 2 ESP32-C5 是一款搭载乐鑫 ESP32-C5 模组的低功耗 IoT 开发板，面向智能家居和广泛物联网场景，集高性能计算、多协议支持与智能电源管理于一体，为各种部署需求提供高可靠性、高灵活性与长续航的解决方案。

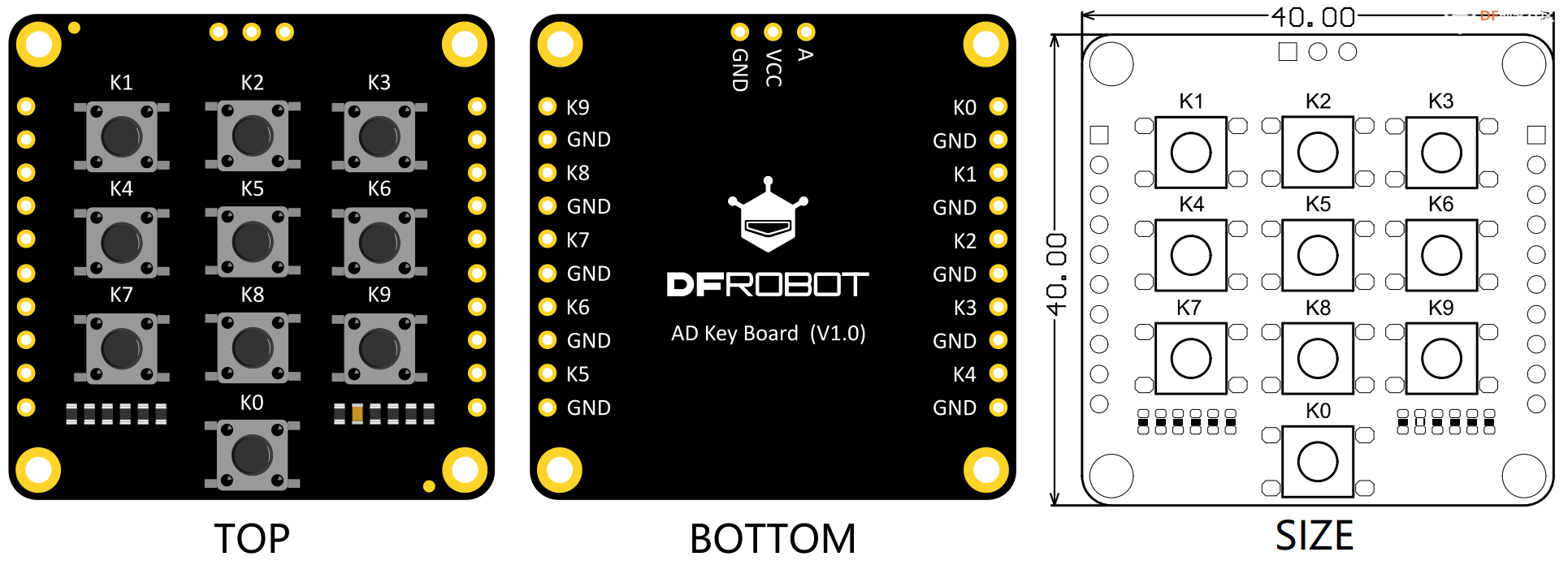

2、Fermion: 10位AD按键板

10位AD按键板可以作为开发板的AD按键输入，通过一个模拟口就可以扩展出10个按键，大幅度节省开发板的IO扣。同时还可以通过两边的焊盘，连接其他按键，适应项目结构。

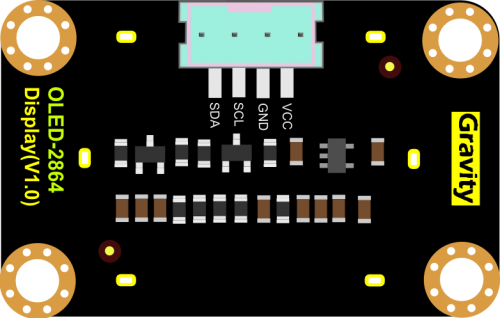

3、 Rravity OLED-12864 显示屏

Rravity OLED-12864 显示屏是一款无需背景光源，自发光式的显示模块。模块采用蓝色背景，显示尺寸控制在0.96英寸，采用OLED专用驱动芯片SSD1306控制。该模块支持通过I2C接口与控制器通信，支持高传输速率，能够实现60Hz的刷新频率。

三、软件介绍

1、开发工具：Arduino IDE2.3.6

从官网下载并安装Arduino IDE 2.3.6版本，https://downloads.arduino.cc/ard ... 6_Windows_64bit.exe

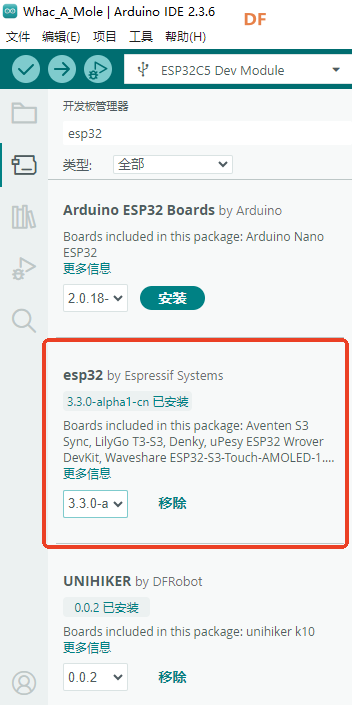

2、安装ESP32开发板卡软件包

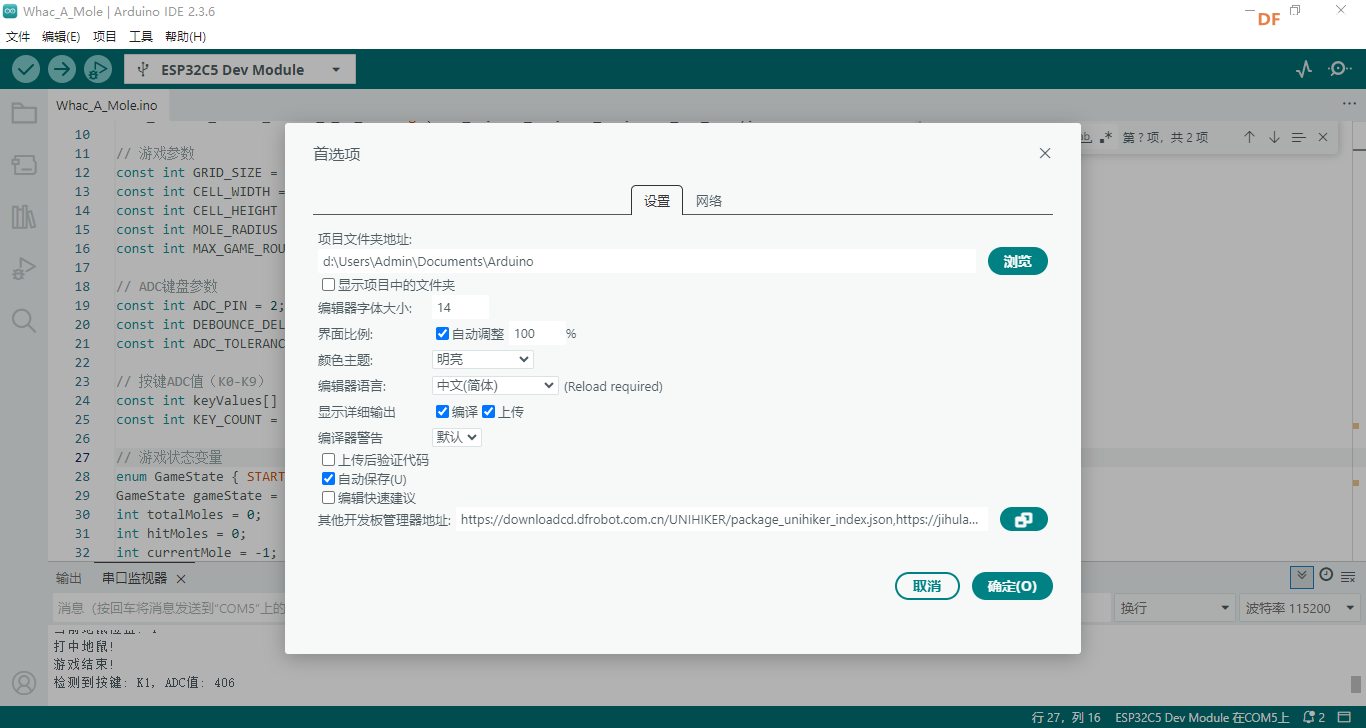

打开Arduino IDE，进入文件 -> 首选项，在附加开发板管理器网址中输入：https://jihulab.com/esp-mirror/e ... esp32_index_cn.json

选择开发板esp32 by Espressif Systems v3.3.0-alpha1-cn版本进行安装。

FireBeetle 2 ESP32-C5基于AD Key按键的打地鼠游戏图10

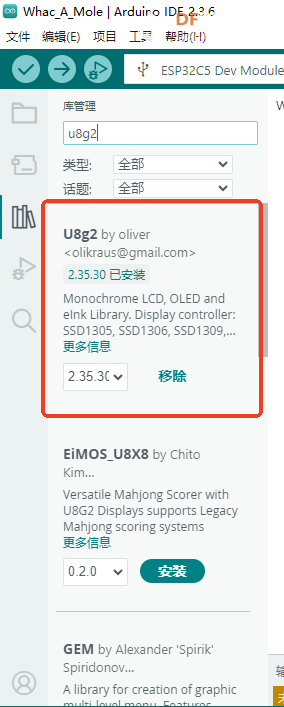

3、安装库：

1. U8g2lib.h：OLED 显示屏驱动库，支持多种分辨率与通信方式，提供丰富的图形绘制接口（如线段、圆形、文字）；

四、主要代码及说明

1. 游戏状态机模块

这部分代码负责管理游戏的状态流转，是整个游戏的核心控制逻辑：

// 游戏状态定义
enum GameState { START_SCREEN, PLAYING, GAME_OVER };
GameState gameState = START_SCREEN;

// 状态处理函数
void loop() {
  // 读取按键
  int key = readADCKey();

  // 处理按键
  if (key != -1) {
    handleKeyPress(key);
  }

  // 更新游戏状态
  if (gameState == PLAYING) {
    updateGame();
  }

  // 绘制游戏界面
  drawGame();

  delay(50); // 短暂延迟以减少闪烁
}

void handleKeyPress(int key) {
  switch (gameState) {
    case START_SCREEN:
      if (key == 0) { // K0 - 开始游戏
        startGame();
      }
      break;

    case PLAYING:
      if (key >= 1 && key <= 9) { // K1-K9 - 打地鼠
        handleMoleHit(key);
      }
      break;

    case GAME_OVER:
      if (key == 0) { // K0 - 重新开始游戏
        resetGame();
        gameState = START_SCREEN;
      }
      break;
  }

  // 标记按键已处理
  keyProcessed = true;
}
复制代码

核心说明：

使用枚举类型GameState定义了游戏的三种状态：启动界面、游戏中、游戏结束
在主循环loop()中，根据当前状态执行相应的逻辑
handleKeyPress()函数根据不同游戏状态处理按键输入，实现状态间的切换
这种状态机设计使游戏逻辑清晰，各状态间的耦合度低，便于维护和扩展

2. 地鼠逻辑模块

这部分代码实现了地鼠的生成、超时检测和击中判断：

// 地鼠相关变量
int currentMole = -1;  // 使用 1-9 表示位置，-1 表示没有地鼠
unsigned long moleStartTime = 0;
unsigned long moleDuration = 0;
int roundsPlayed = 0;
int totalMoles = 0;
int hitMoles = 0;

void updateGame() {
  // 检查地鼠是否需要消失
  checkMoleTimeout();

  // 如果没有地鼠，生成新的地鼠
  if (currentMole == -1 && roundsPlayed < MAX_GAME_ROUNDS) {
    spawnNewMole();
  }
}

void spawnNewMole() {
  // 随机选择新的地鼠位置 (1-9)
  currentMole = random(1, 10);

  // 随机设置地鼠显示时间（1500-2500毫秒）
  moleDuration = random(1500, 2500);
  moleStartTime = millis();

  totalMoles++;
}

void checkMoleTimeout() {
  if (currentMole != -1 && (millis() - moleStartTime) > moleDuration) {
    currentMole = -1;

    // 增加已玩回合数（即使没有击中）
    roundsPlayed++;

    // 检查游戏是否结束
    if (roundsPlayed >= MAX_GAME_ROUNDS) {
      gameState = GAME_OVER;
    }
  }
}

void handleMoleHit(int position) {
  // 检查是否击中地鼠
  if (currentMole != -1 && position == currentMole) {
    hitMoles++;
    currentMole = -1;

    // 增加已玩回合数
    roundsPlayed++;

    // 检查游戏是否结束
    if (roundsPlayed >= MAX_GAME_ROUNDS) {
      gameState = GAME_OVER;
    }
  }
}
复制代码

核心说明：

spawnNewMole()函数随机生成地鼠位置和显示时间，增加游戏的不确定性
checkMoleTimeout()函数通过millis()实现非阻塞式计时，检测地鼠是否超时
handleMoleHit()函数判断玩家是否击中地鼠，并更新游戏状态和分数
使用currentMole变量跟踪当前地鼠位置，-1 表示当前没有地鼠

3. 输入处理模块

这部分代码实现了 ADC 键盘的读取和防抖处理：

// ADC键盘参数
const int ADC_PIN = 2;              // ADC键盘连接引脚
const int DEBOUNCE_DELAY = 50;      // 防抖时间
const int ADC_TOLERANCE  = 100;     // ADC值容差范围

// 按键ADC值（K0-K9）
const int keyValues[] = {5, 407, 743, 985, 1360, 1759, 2005, 2347, 2755, 3060};
const int KEY_COUNT = sizeof(keyValues) / sizeof(keyValues[0]);

// 输入状态变量
int lastKey = -1;
unsigned long lastKeyTime = 0;
bool keyProcessed = true;

int readADCKey() {
  int adcValue = analogRead(ADC_PIN);
  unsigned long currentTime = millis();

  // 防抖处理
  if (currentTime - lastKeyTime < DEBOUNCE_DELAY) {
    return -1;
  }

  // 查找匹配的按键
  int detectedKey = -1;
  int minDifference = 10000; // 很大的初始值

  for (int i = 0; i < KEY_COUNT; i++) {
    int difference = abs(adcValue - keyValues[i]);
    if (difference <= ADC_TOLERANCE && difference < minDifference) {
      detectedKey = i;
      minDifference = difference;
    }
  }

  // 按键状态处理
  if (detectedKey == -1) {
    if (lastKey != -1) {
      // 按键释放
      lastKey = -1;
      keyProcessed = true;
    }
    return -1;
  }

  // 检测到新按键
  if (detectedKey == lastKey && !keyProcessed) {
    return -1; // 同一个按键且未处理，避免重复触发
  }

  // 更新按键状态
  lastKey = detectedKey;
  lastKeyTime = currentTime;
  keyProcessed = false;

  return detectedKey;
}
复制代码

核心说明：

采用 ADC 方式读取矩阵键盘，只需一个 ADC 引脚即可识别多个按键
实现了软件防抖处理，通过DEBOUNCE_DELAY过滤按键抖动
使用容差范围ADC_TOLERANCE处理硬件差异和环境干扰导致的 ADC 值波动
通过keyProcessed标记确保每个按键按下只被处理一次

4. 显示模块

这部分代码实现了游戏界面的绘制，包括网格、地鼠和分数等：

void drawGame() {
  u8g2.clearBuffer();

  switch (gameState) {
    case START_SCREEN:
      drawStartScreen();
      break;
    case PLAYING:
      drawPlayingScreen();
      break;
    case GAME_OVER:
      drawGameOverScreen();
      break;
  }

  u8g2.sendBuffer();
}

void drawPlayingScreen() {
  // 绘制网格
  drawGrid();

  // 如果有地鼠，绘制地鼠
  if (currentMole != -1) {
    drawMole(currentMole);
  }

  // 绘制分数
  drawScore();

  // 绘制游戏进度
  u8g2.setFont(u8g2_font_6x10_tf);
  u8g2.setCursor(0, GRID_SIZE * CELL_HEIGHT + 36);
  u8g2.print("回合: ");
  u8g2.print(roundsPlayed);
  u8g2.print("/");
  u8g2.print(MAX_GAME_ROUNDS);
}

void drawMole(int position) {
  // 将 1-9 的位置转换为 0-8 的行列索引
  int pos = position - 1; // 转换为 0-8
  int row = pos / GRID_SIZE;
  int col = pos % GRID_SIZE;

  int centerX = col * CELL_WIDTH + CELL_WIDTH / 2;
  int centerY = row * CELL_HEIGHT + CELL_HEIGHT / 2;

  // 绘制地鼠（简单的圆形）
  u8g2.drawDisc(centerX, centerY, MOLE_RADIUS);

  // 绘制眼睛（两个小圆点）
  u8g2.drawDisc(centerX - 2, centerY - 2, 1);
  u8g2.drawDisc(centerX + 2, centerY - 2, 1);

  // 绘制鼻子（小圆点）
  u8g2.drawDisc(centerX, centerY + 1, 1);
}
复制代码

核心说明：

使用 U8g2 库实现 OLED 屏幕的绘制功能，支持图形和文字显示
drawGame()函数根据当前游戏状态调用不同的界面绘制函数
drawMole()函数将地鼠位置 (1-9) 转换为屏幕坐标，并绘制简单的地鼠图形
采用分层绘制策略：先绘制网格，再绘制地鼠，最后绘制分数和状态信息

这些核心模块相互配合，构成了完整的打地鼠游戏系统。每个模块职责明确，通过变量和函数调用进行交互，使整个代码结构清晰，易于理解和维护。

五、效果演示

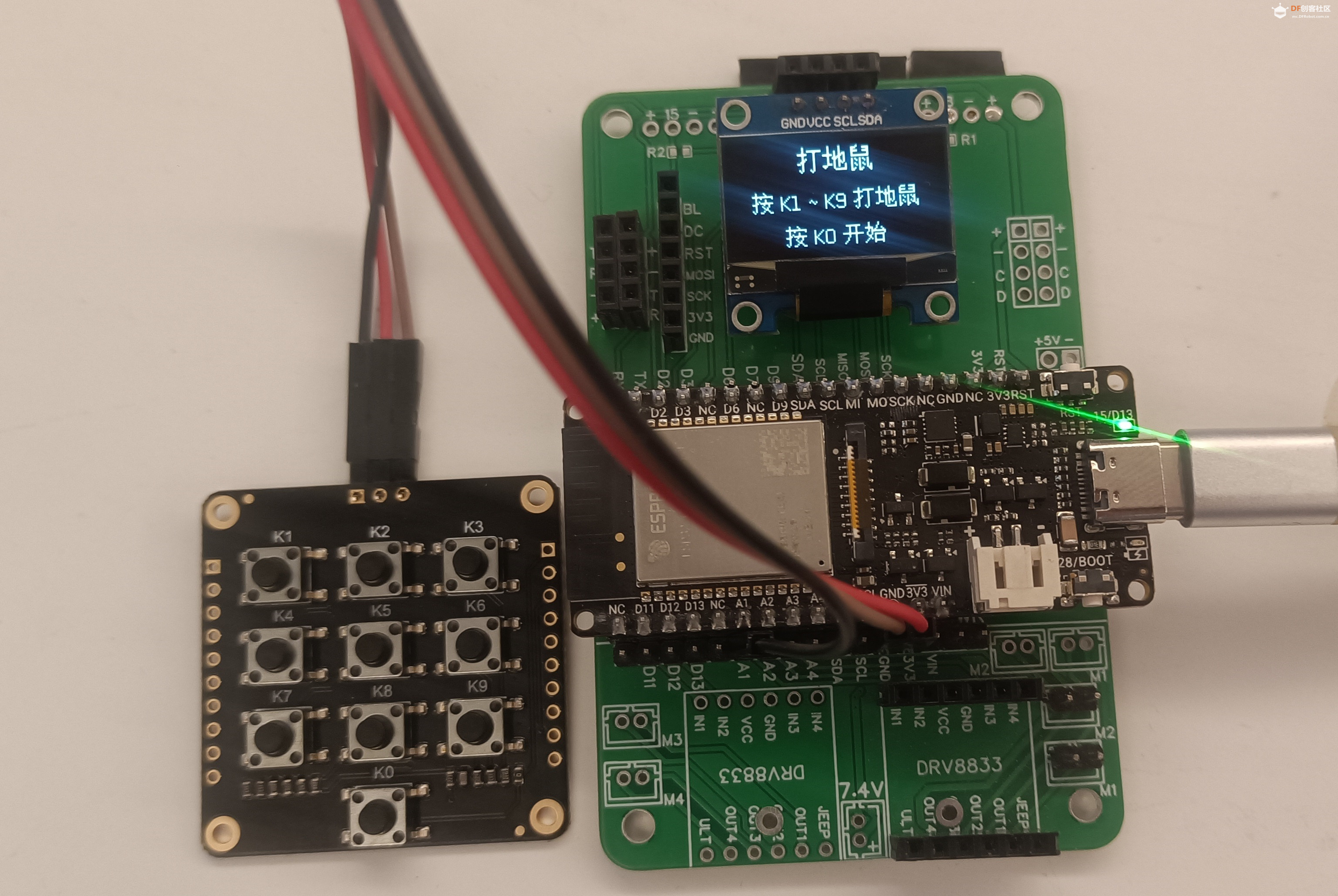

1、游戏开始效果

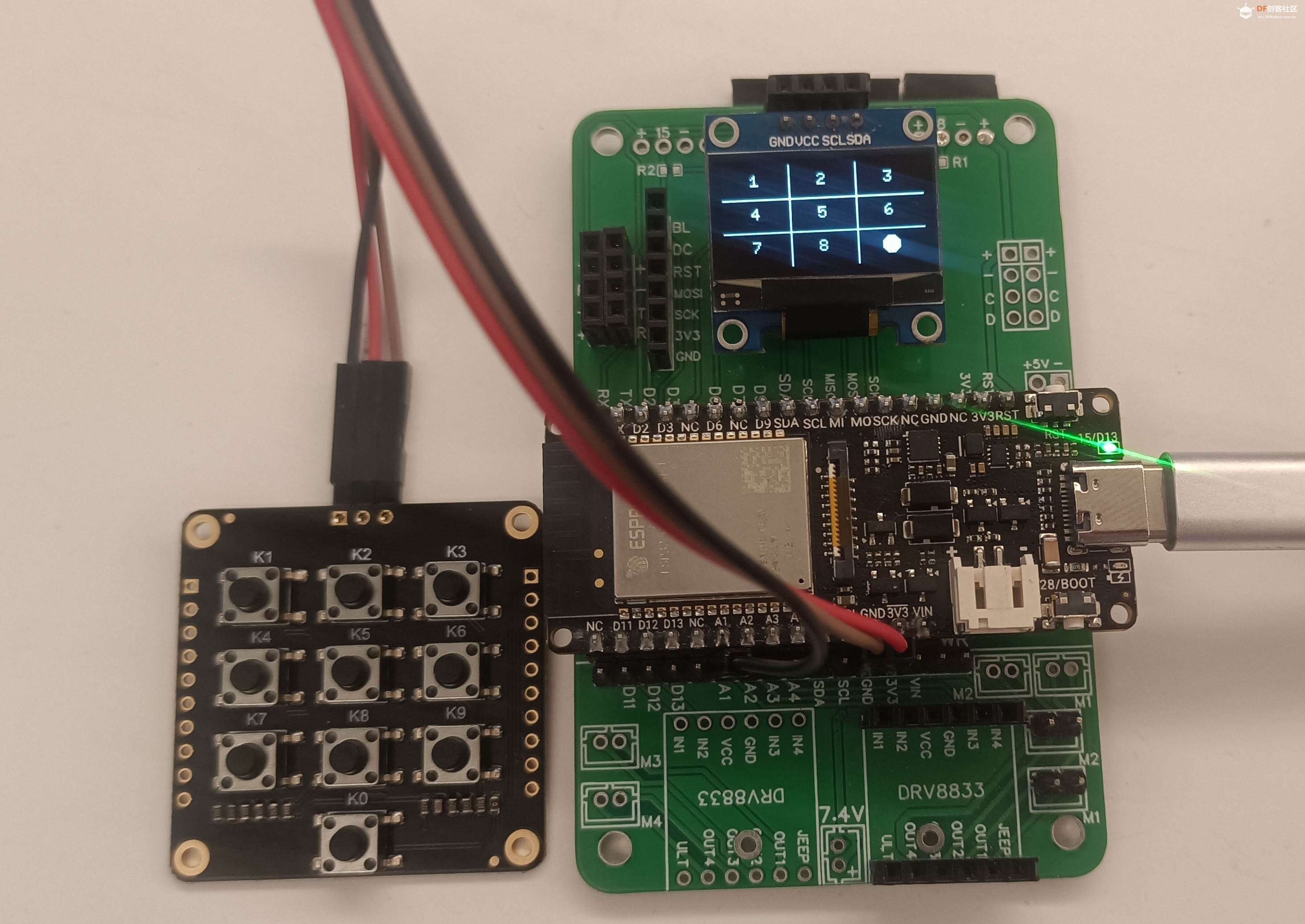

2、游戏进行中效果

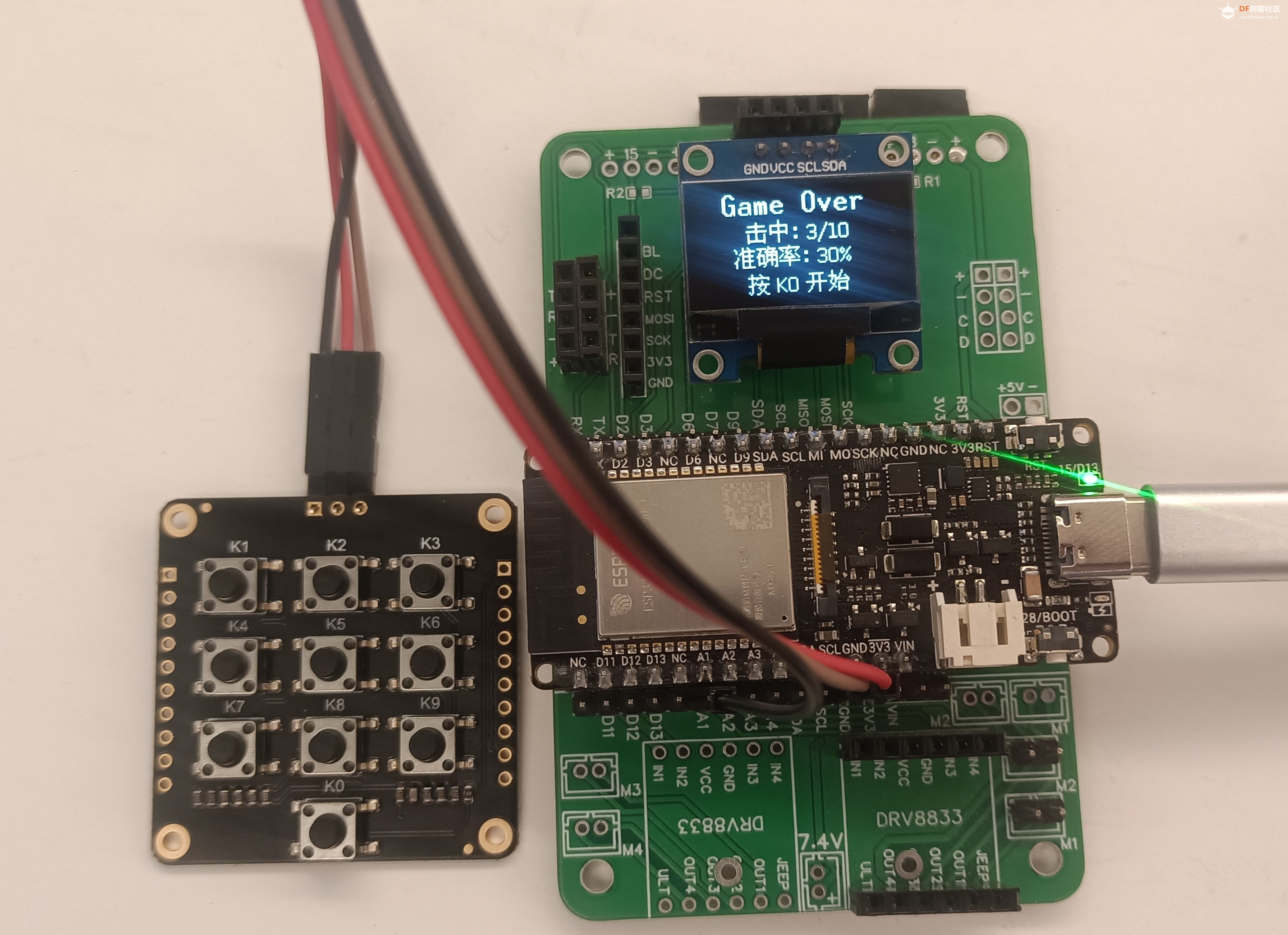

3、游戏结束效果

六、项目总结与展望
1、项目总结

本项目成功实现了基于 ESP32-C5 的打地鼠游戏，完成了所有核心功能：
1. 硬件层面：实现了 OLED（I2C）与 ADC 键盘的稳定通信，引脚配置合理；
2. 软件层面：采用状态机设计降低模块耦合，游戏逻辑清晰（地鼠生成、击中判断、分数统计）；
3. 交互层面：界面友好，操作提示明确，实时反馈游戏状态，用户体验流畅。通过项目实践，深入掌握了 ESP32 外设（ADC、I2C）应用、嵌入式状态机设计与 OLED 图形绘制，解决了按键防抖、中文显示等实际问题。

2、改进方向

1. 难度递增机制：随回合数增加，地鼠显示时间逐渐缩短，提升游戏挑战性；
2. 声音反馈：增加蜂鸣器模块，击中地鼠时发出提示音，增强交互体验；
3. 高分记录功能：使用 ESP32 的 EEPROM 存储历史最高分，游戏结束后对比并更新；
