志童道合 | 给仰望小车做个方向盘式的遥控器

2022-12-221.2万

UID: 165

879文章

91粉丝

1987获取喜欢

AI 快速预览详细

本文介绍了如何为仰望小车设计一个方向盘式的遥控器。通过使用掌控板、电位器和乐高积木，实现了方向调节和前进倒退功能。项目中使用了两块掌控板进行无线通信，确保了快速响应和低延迟。适合STEM教育场景，能够提升孩子的动手能力和编程兴趣。

给仰望小车做个方向盘式的遥控器
仰望小车_方向盘遥控_哔哩哔哩_bilibili

目标：给仰望小车做一个方向盘式的遥控器。

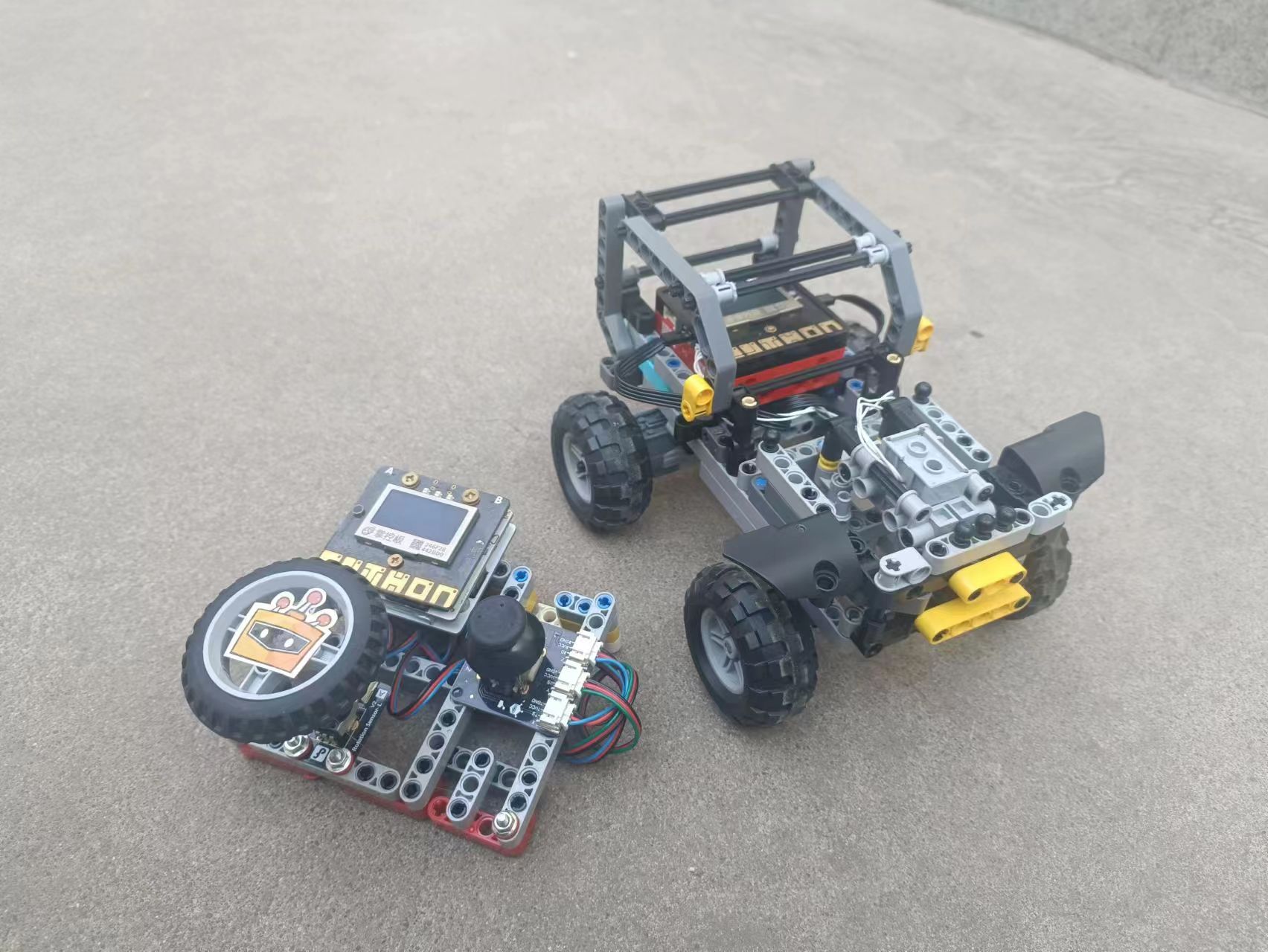

上图展示的就是我用乐动掌控和乐动电机、乐动电机搭建的仰望小车，在前面的帖子中已经汇报过完成的任务，它是后驱的，可以前进和后退，两个前轮可以通过舵机来调节转向，可以用多种方式来遥控。

可是我还是有很多不满意的地方，软件硬件需要迭代的地方有很多。

这个帖子汇报我最今的探索成果：做了一个方向盘式的遥控器，可以调节转向角度的大小，可以挂前进档，倒档，停车档。

器材：

掌控板百灵鸽遥杆模块角度传感器（电位器）乐高积木

探索的过程就不啰嗦了，直接说结果。

两块掌控板间用无线模式通信，速度快，延迟小。

遥控器接线：

档杆-遥杆 x 接P0 y 接P1 z接P7

功能后拉-D档-前进前推-R档-倒车按下-P档-停车

方向盘-电位器接P2

功能左右转动-调节方向

遥控端程序分析：

方向盘：

电位器接P2

读数范围0-4095，这里将它除100后取整数，得到0-40，赋值给变量y。

将数值格式转为文本格式，广播发送出去。

打印出来是方便调试，可以删去这行。

档杆：

摇杆 x 接P0 y 接P1 z接P7

摇杆的X向为模拟值 0-4095 直立状态 2000+-50

下拉 >3000 发送前进信号 a

上推 <1000 发送倒车信号 b

摇杆的Y向为模拟值在本次程序中没有用到。

摇杆的Z向为数字值按压为1，松开为0。

程序中按下发送P档信号 c.

仰望小车程序分析：

运行mPython0.7.6

设置---高级设置---更换主控---乐动掌控

添加---执行器---电机（乐动），将左电机接入M2接口，右电机接 M1接口。

添加--执行器--舵机（乐动），舵机接P0口。

程序解读

小结：

有了方向盘，遥控很好玩。

电机马力小，跑得慢不爽。
