做一个超炫酷的光圈结构圆形门！

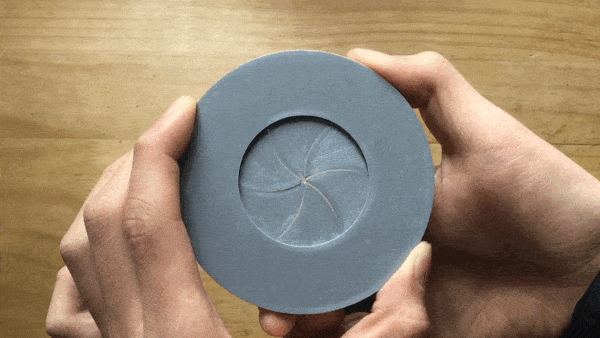

效果演示

打印组装

一、打印

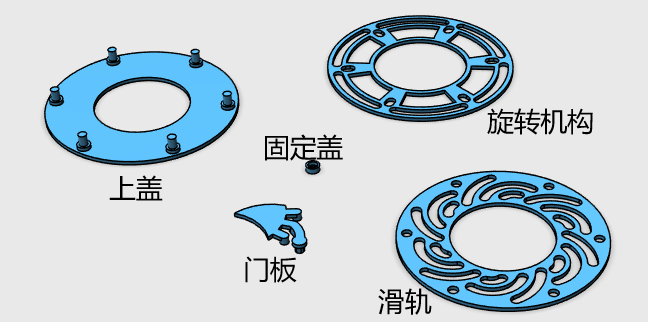

里面有5个stl文件：上盖、门板、滑轨、旋转机构、固定盖，如下图所示

其中，门板与固定盖需要打印6个。门板建议打印8个（容易翘边，多打几个备用）
注意：活动机构之间的缝隙已经调整好了，切片时无需设置水平扩展
另外，如果需要设计文件在这里下载。（该文件不可直接切片。请在上方下载stl文件）
设计文件.zip
模型采用123D Design软件制作，如需修改可下载123D Design R2.2 WIN64 2.2.14.exe

二、组装

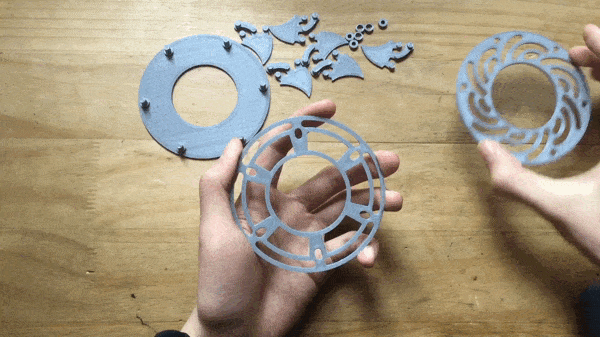

1.首先将滑轨和旋转机构叠在一起。滑轨在上，旋转机构在下。注意滑轨方向一致。

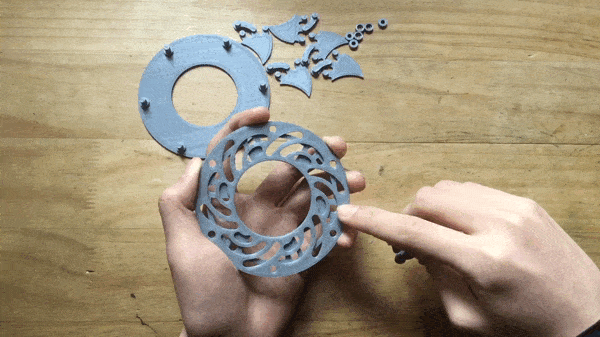

2.将门板上的凸出部分对着滑轨放入，最长的凸出部分需要卡进旋转机构的小洞里。依次放入六块门板。

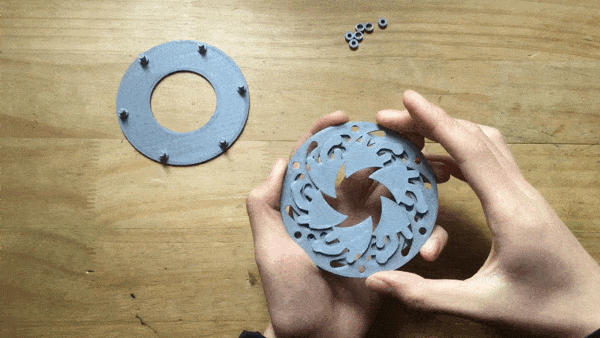

3.轻轻转动旋转机构，观察六块门板是否都可以联动。稍作调整。

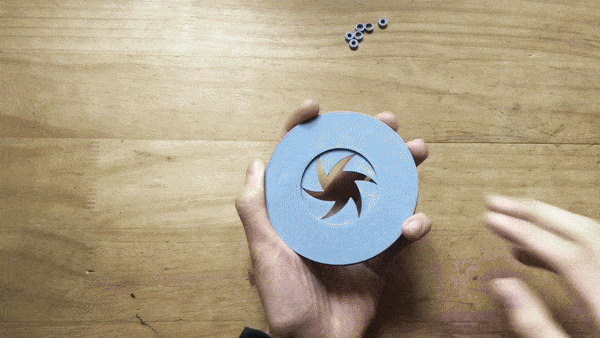

接着，将上盖对准滑轨上的六个小洞嵌入，按牢。

4.翻转，将固定帽放在上盖突出的六根小柱子上。按紧固定帽。

5.从固定帽的小孔中加入胶水，使其粘在上盖突出的小柱子上。推荐使用502+镊子。这么小一个真不好搞

大功告成！

现在转动旋转机构，门就可以开关啦！

可在旋转机构上自行加装连杆、齿轮等，做出更多自动的东西出来哦！
