【前言】

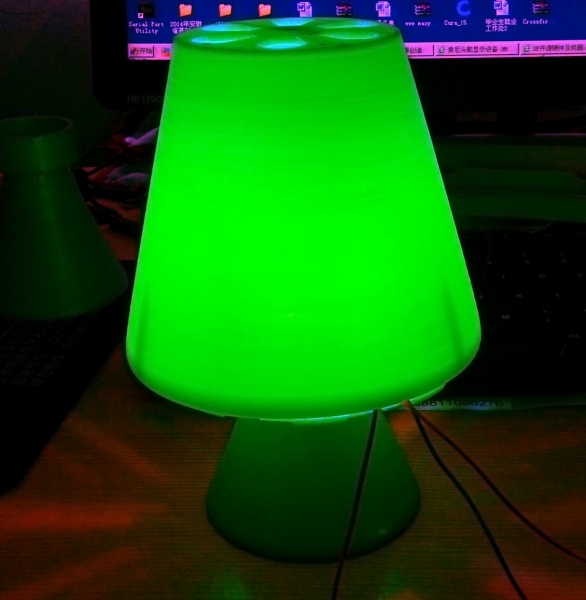

    相信“指环王”的电影大家一定不陌生,魔戒具有神秘的力量。不过今天我们用的魔戒它的作用是点亮一盏3D打印的台灯。

【作品介绍】
          3D打印一枚戒指和一盏台灯(台灯结构在前面帖子已经介绍过了)。利用霍尔传感器作为电灯的控制开关,当带有强磁铁的戒指靠近时,灯带点亮。

【作品器材】
         1. Beetle控制器
         4. 强磁铁

【制作步骤】
        1.  打出戒指和台灯。台灯3D打印文件请在前贴中下载。戒指文件如下。对打印好的戒指适当修模,并将强磁铁安装好。我用透明胶带把磁铁与戒指绑在一起的。

2.  灯带部分
     从灯带盘中截取适当长度的灯带,并为截取的灯带焊接好+5VDGND三根引线。这里灯带的安装我偷了个懒,直接捆在了灯头上一圈,两圈,三圈……建议各位朋友如果自己做的话,在这里可以花点心事好好弄一下。

3.主控板部分焊接
    因为Beetle个头较小,所以焊接的时候,尽量小心,直接焊接的话,如果感觉焊接不牢固的话,可以用电松香焊接。此次用了BEETLE的数字口911,数字口9用于连接霍尔传感器的out。数字口11连接灯带的D1口。另外两根线分别接VCCGND
4.组装成品灯


【作品测试】
    将带有强磁铁的戒指靠近霍尔传感器,看看你的灯亮起来没有。
夜晚效果更佳
     适用范围:耍酷,表白等场合……此处省去1000
【总结】
        这是我第一次用完整的3D打印机械结构和Arduino结合做的小玩意,做的不好的地方请大家多多包涵。作品功能上很简单,就是用霍尔传感器控制灯的。
【拓展】
        可以将BEETEL换成BLUNO BEETLE,强磁铁换成BLUNO NANO+按钮的方式,实现蓝牙控制灯带。有兴趣的可以来玩哦。
