蓝牙4.0控制的控制门禁智能锁
2014-08-082.1万
AI 快速预览详细
本文介绍了一种基于Bluetooth 4.0和Beetle主控器的智能门禁锁项目。通过结合继电器，实现了手机控制电控门的功能。首先使用Arduino UNO和Bluno测试BLE Link通信，确保可靠性后焊接Beetle主控器。手机客户端在BLELink的基础上改写，实现了通信连接和密码认证功能。最终将门禁系统接入继电器，实现手机端控制门禁开关。
|
智能锁的主题应用其实并不新鲜，从宾馆常见的接触感应锁到写字楼的中央控制门禁锁，都多多少少智能化了。在如今的众筹平台，利用wifi和Bluetooth 4.0产生了几个很酷炫了应用。

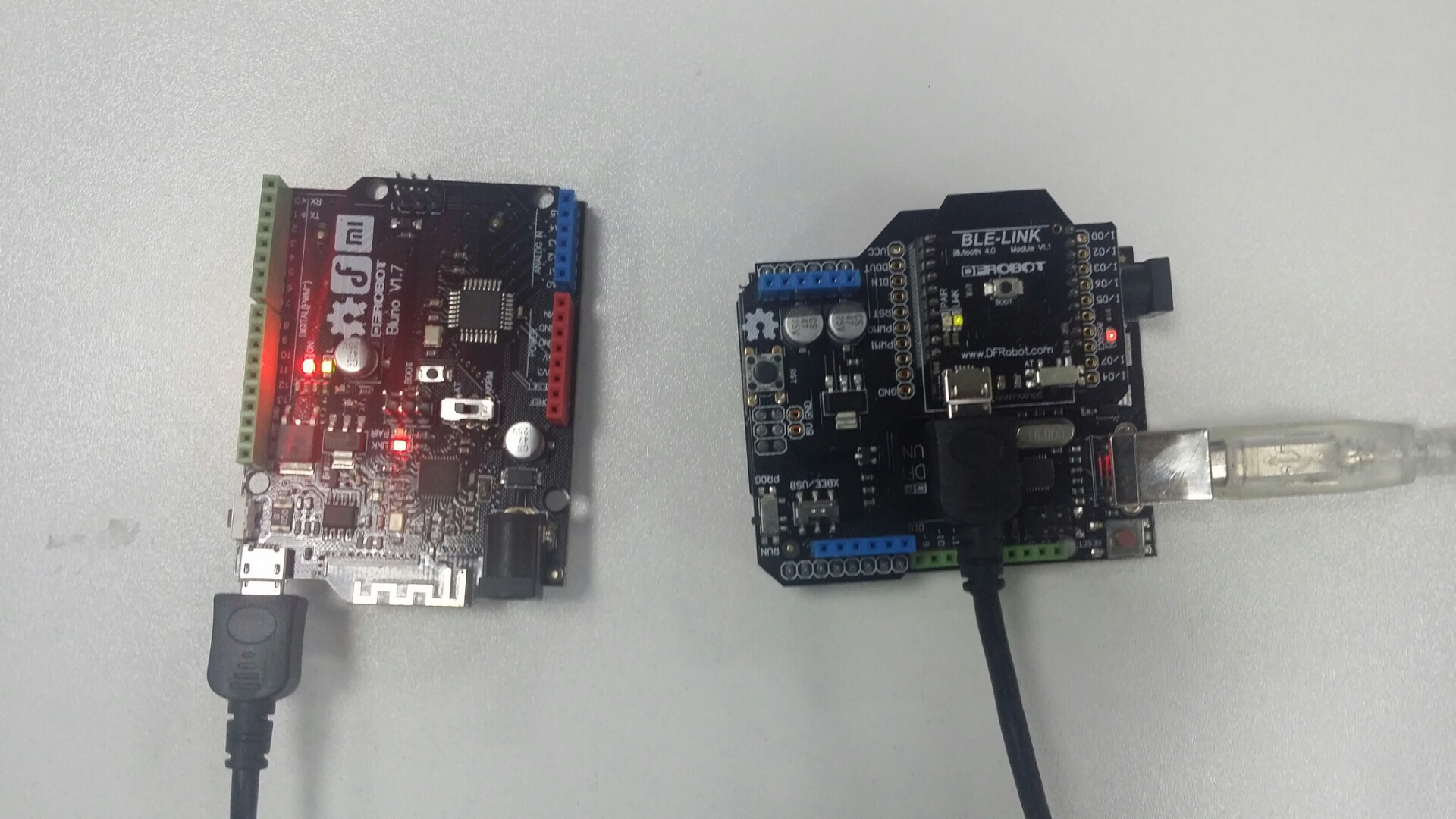

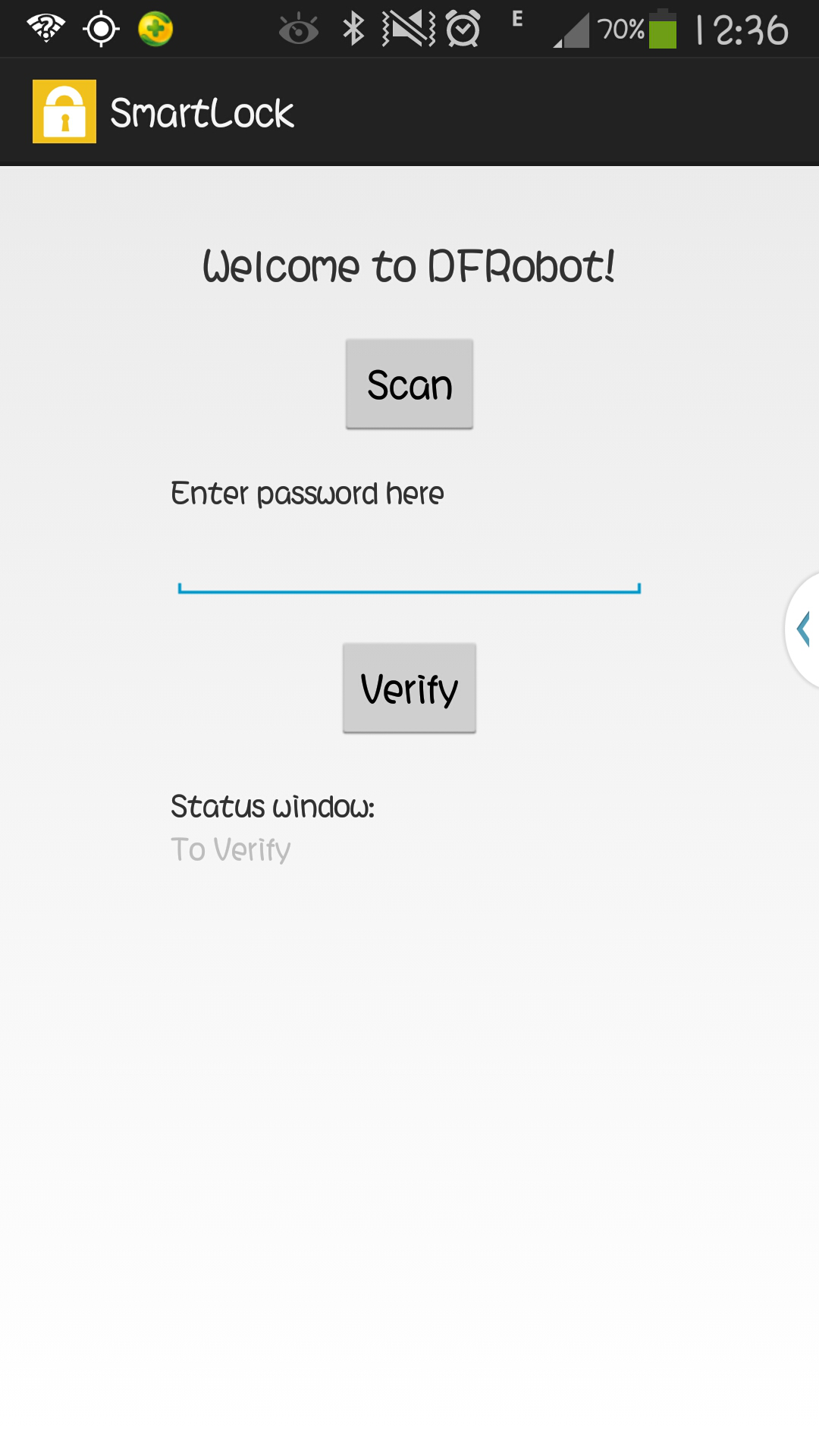

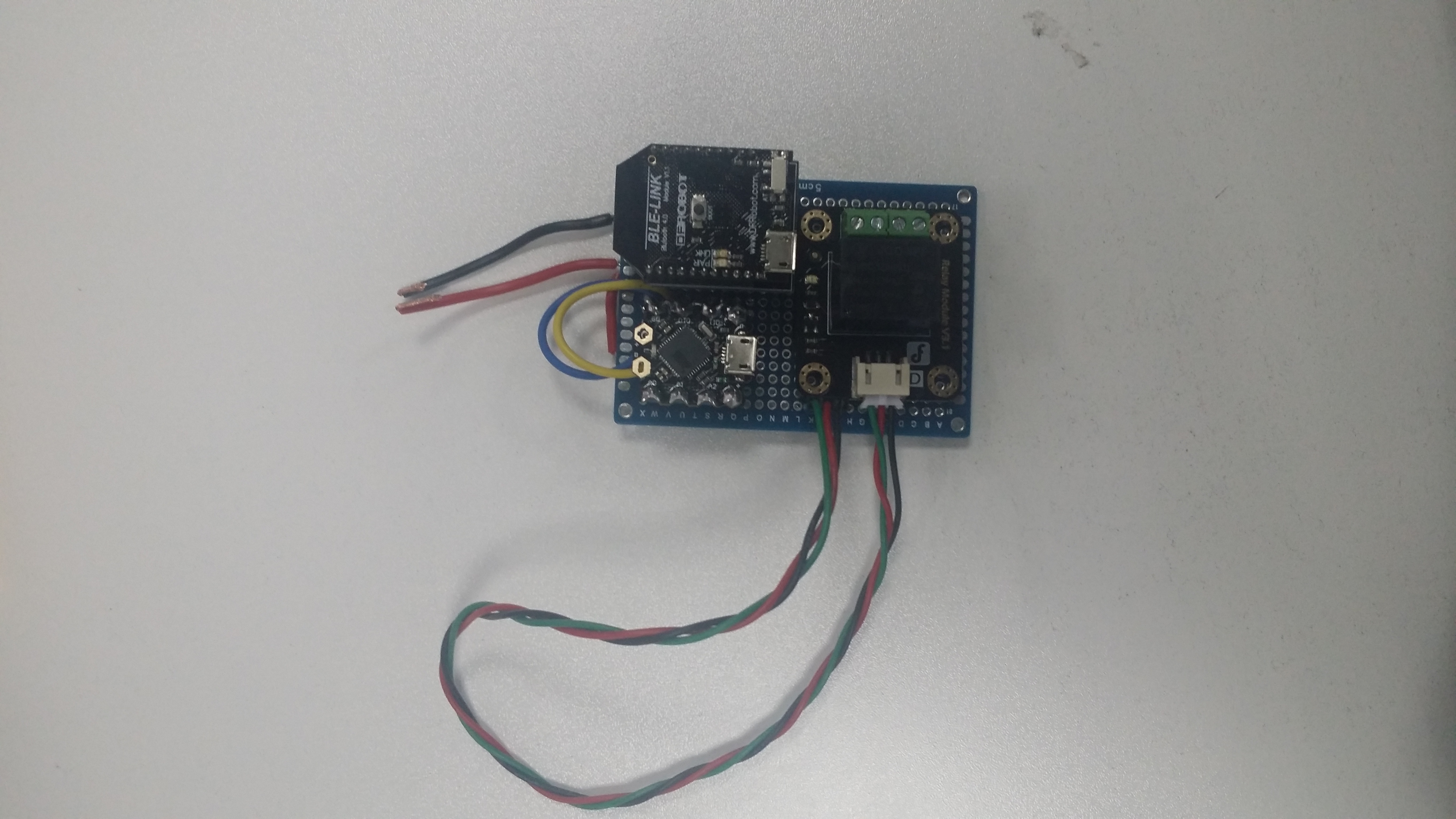

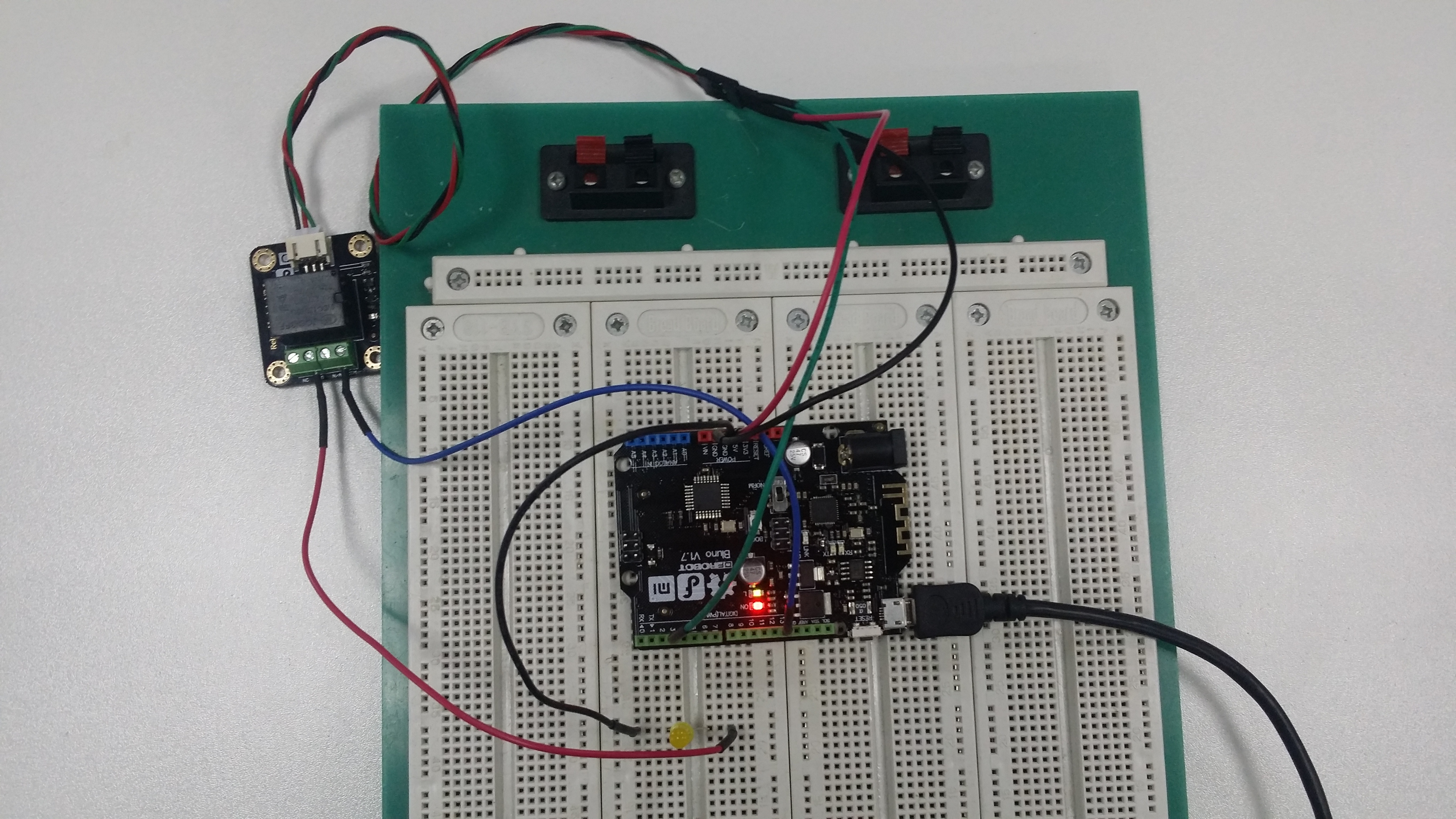

其中Bluetooth4.0或者BLE Link正当红，笔者产生了利用它和继电器做一个能手机控制电控门的智能锁，最直接的应用就是黑入。。。不是，升级公司的门禁系统。 尽量小型话的原则，选择了Beetle作为主控器，连接BLE Link和继电器，这样就可以控制简单的电磁锁了。 初期为了连接方便，采用ArduinoUNO和Bluno测试BLE Link的通信:  测试继电器：  测试通过，就可以放心大胆地焊接Beetle了：   Beetle这边的程序主要是从蓝牙接收命令，一旦受到继电器开关的指令便触发继电器闭合或断开，继电器会保持闭合5秒然后自动断开。 手机客户端是在BLELink的通信源程序基础上改写的，主要实现了通信连接和密码认证的功能：  3D打印了一个盒子，略丑啊。。。是不是  将门禁系统接入继电器，就可以用手机端控制门禁开关了~~  |
