解决OverLord打印机温度传感器报警问题 🛠️

解决温度传感器报警问题【OverLord】

2015-07-281.9万

swanglei

UID: 2377

100文章

0粉丝

51获取喜欢

精华项目

AI 快速预览详细

本文详细介绍了如何解决OverLord打印机的温度传感器报警问题，包括Temp sensor和Redundant Temp两种报错情况。首先，温度传感器报错可能是由于传感器本身损坏或线端子与电路板接触不良导致的。文章提供了详细的故障排查步骤和解决方案，帮助用户快速解决问题，避免自行排查的时间成本。

有些用户反映，打印机报错Temp sensor 或者Redundant Temp，从打印机工作机制来说这是内部识别温度传感器出现错误，首先有两种可能：第一，温度传感器本身真的坏了；第二，线的端子和电路板的公头金属针的接触问题；

按照之前的情况，我们的确是有一批比较老的打印机用的温度传感器质量出现问题，但是我们后面发现这个问题之后已经全部彻底报废掉，更换了新的质量更可靠的温度传感器，而且已经很快更换上了新的剩下的打印机，而且这么长时间的用户反馈我们内部是能够得出传感器的质量可靠性统计结果的，质量提高了很多，这点是不可否认的！

不管老机器还是新机器，只要出现以上的两种报错，下面的教程都是可以帮助你们解决问题的！

温度传感器, Overlord

相关帖子

评论(12)

六街尘

王大师的改造太复杂了，看得晕，我说说我的改造方法吧

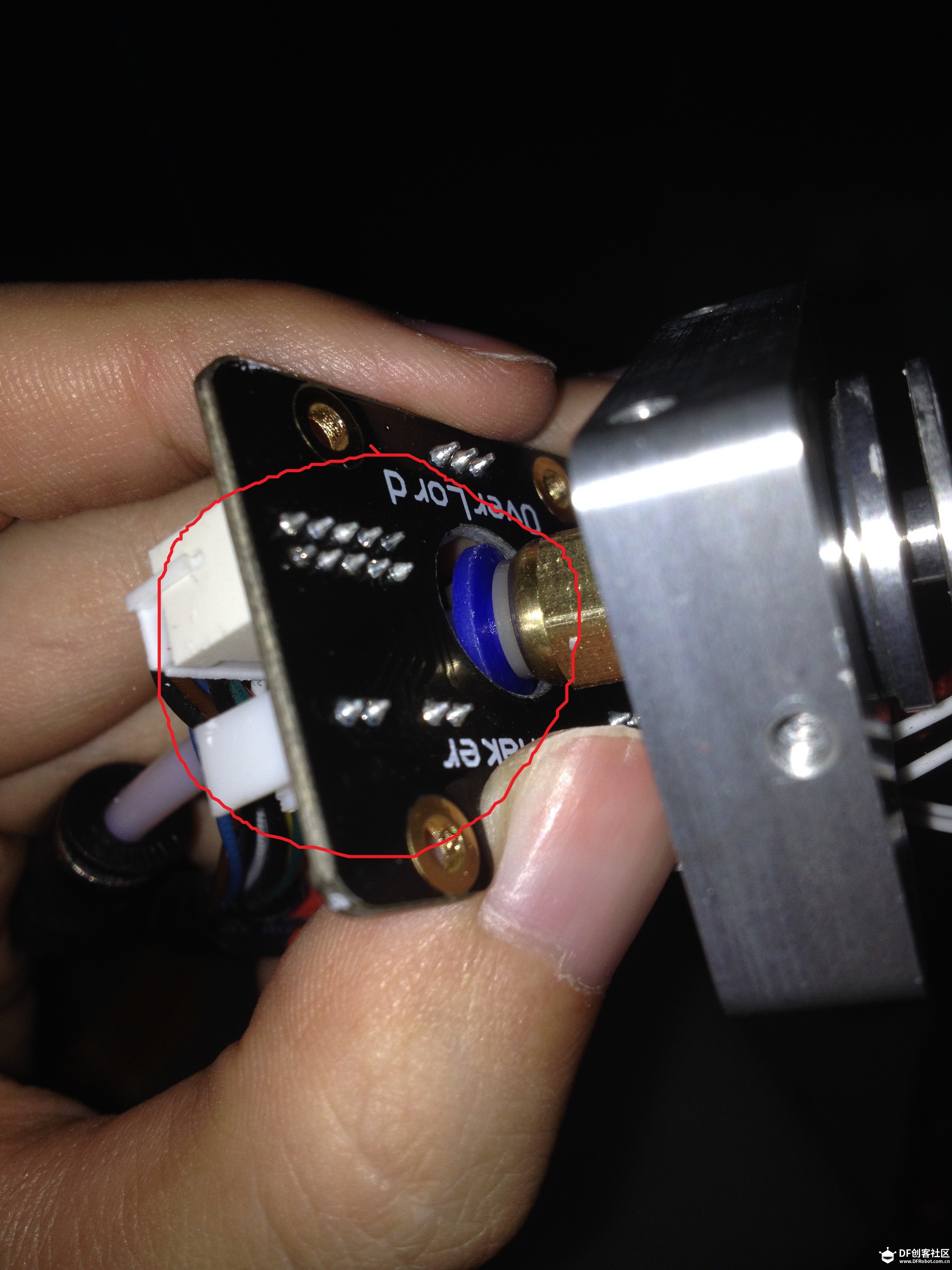

出现过Redundant Temp的问题，拆开发现，焊接在PCB上的插头下面的脚，离下面的金属板太近了，在长时间工作过程中，由于高温，摇晃，可能温度传感器的引脚会接触到下面固定的金属板，我就把白色的小片片换高了，原来是2mm的（刚好家里有3mm)的，用了一周，最长连续工作了10多个小时，还没出现这个问题

作者

回复六街尘

这个问题已经是老问题了，如果现在还出现温度传感器报错的话，说明是没有更新固件啊。。。。。这个问题早就解决了，哈哈·~~快去更新固件吧！~

coolpb

最后把喷嘴装回去，注意喷嘴凹口和斜放的风扇相对，并且注意装白色小片片，图里我没装。

装好后开机试一下，应该可以正常工作了

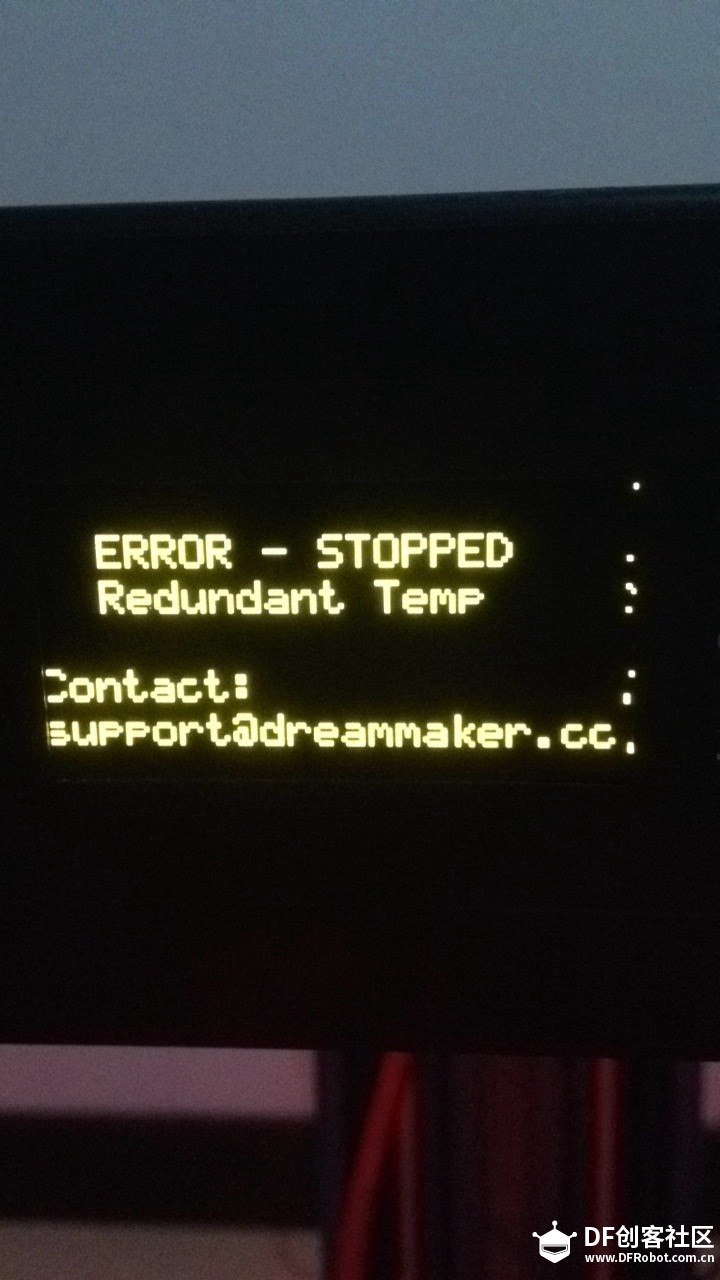

上面讲了原理现在给大家讲下具体操作，当看到报错时机器停止工作

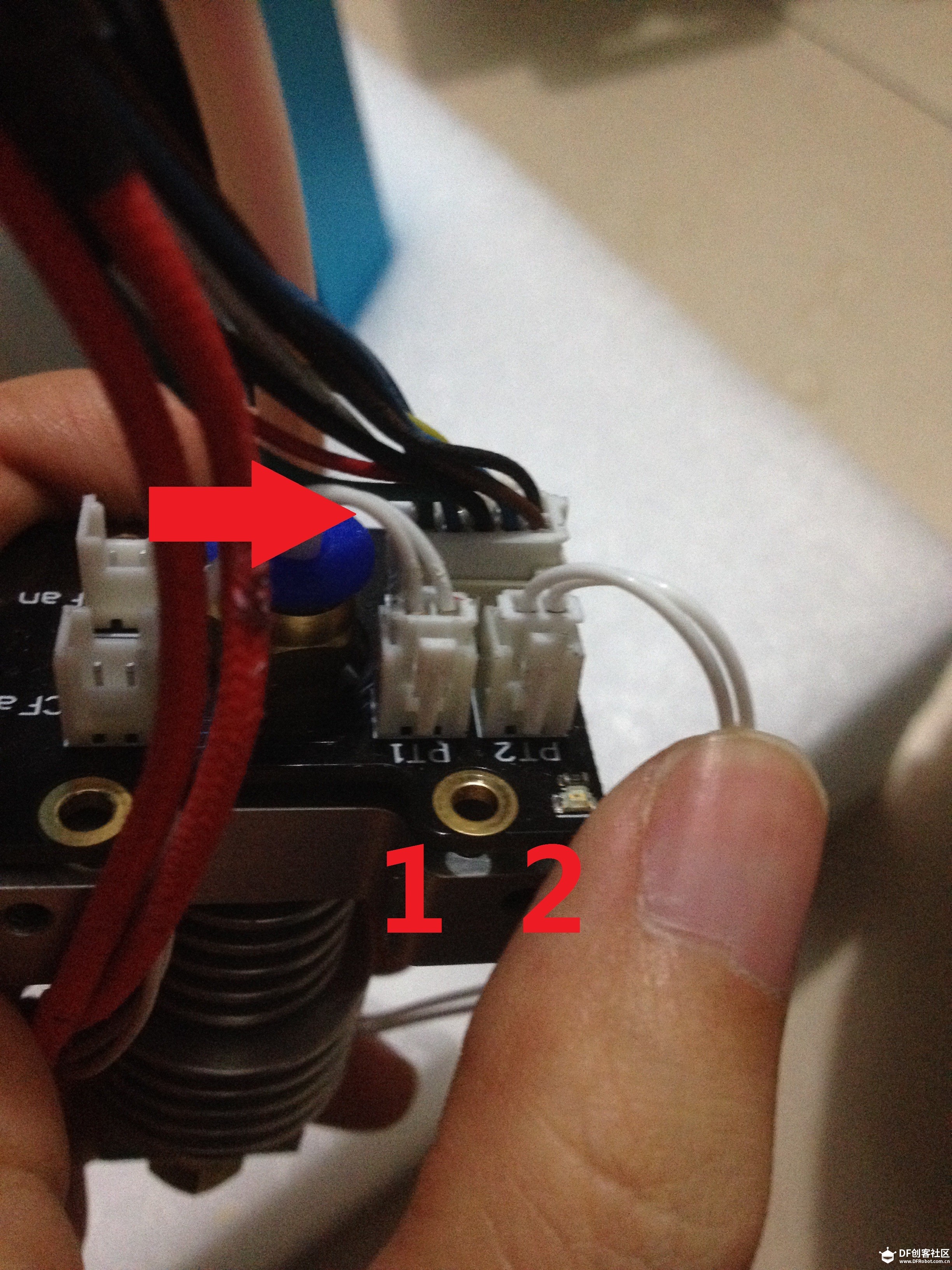

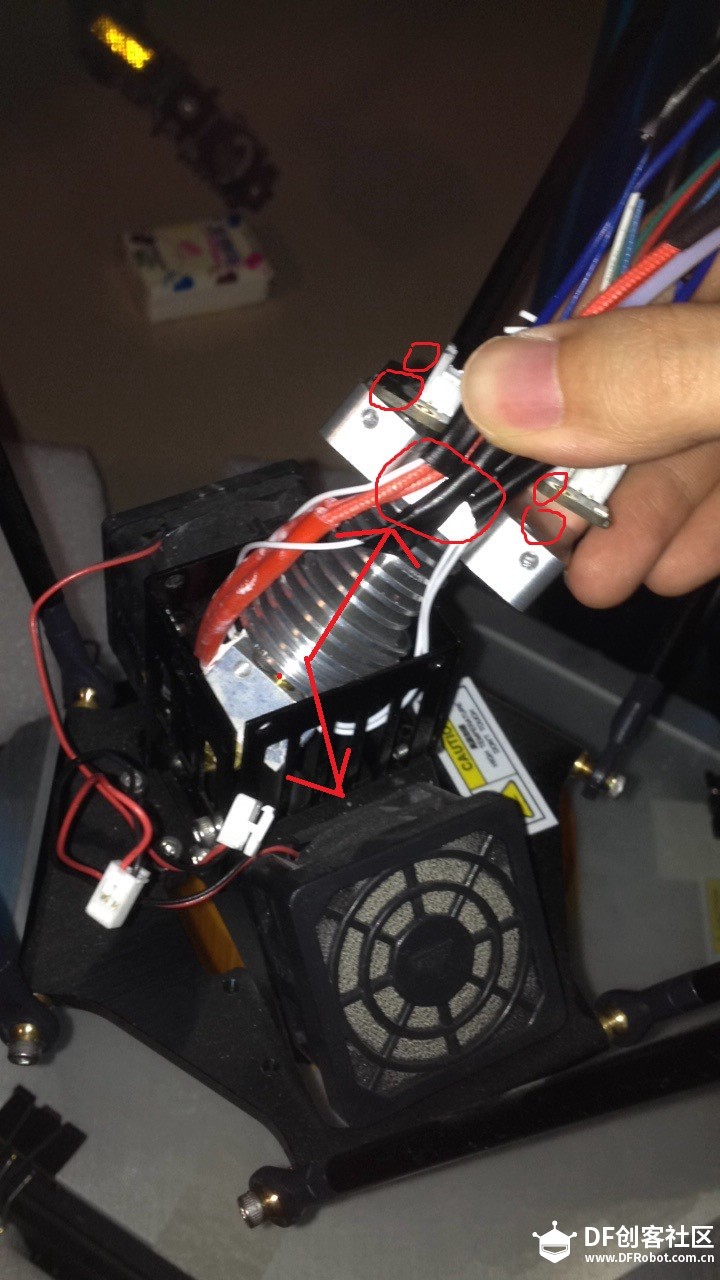

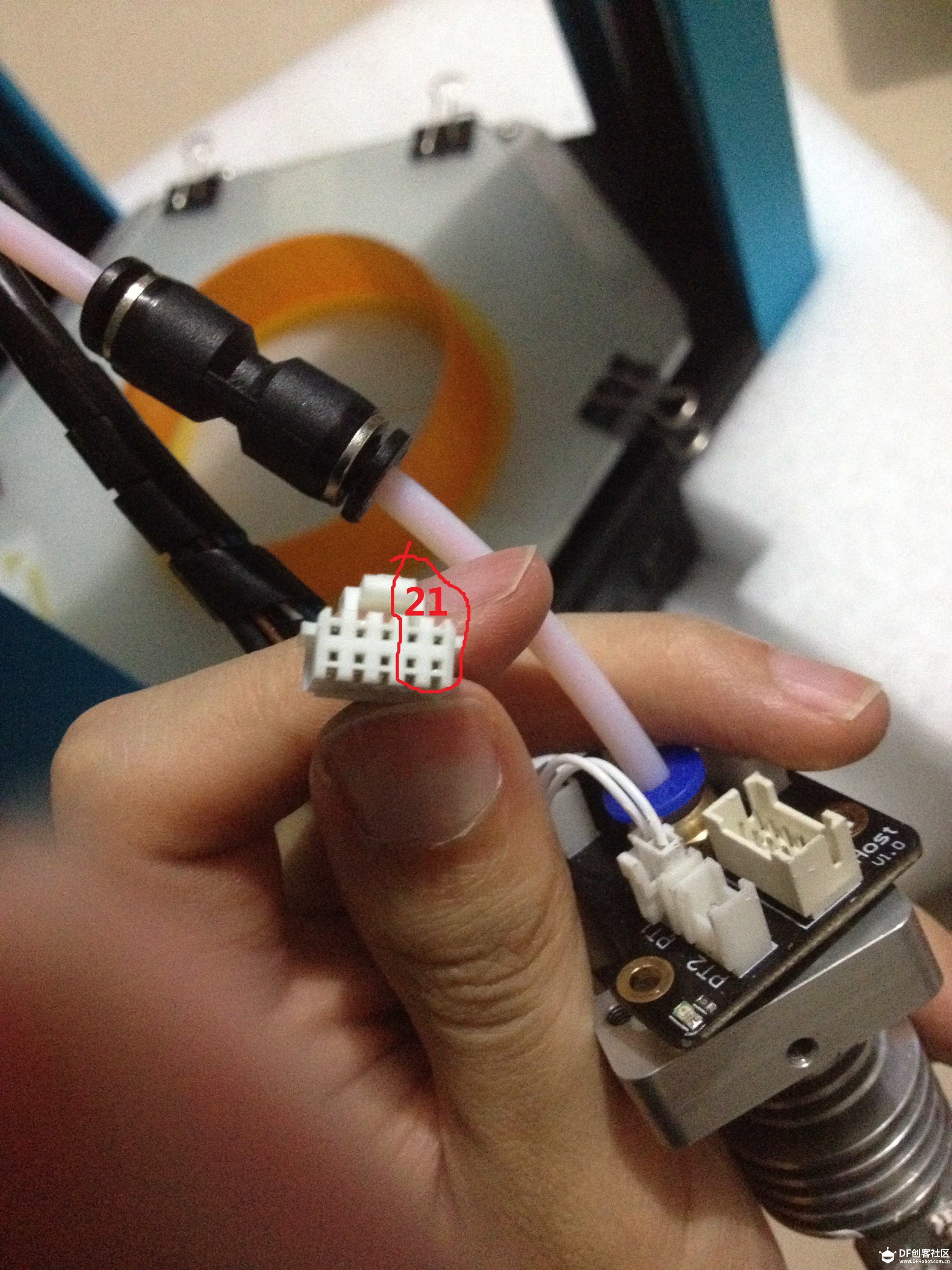

然后我们拆下喷嘴找到图中对应的3组线

接下来我们把PT1和左边第一组线（绿白）接到一起
PT2和左边第2组接（蓝黄）。接线不分正负有强迫症的同学可以看背后线路板

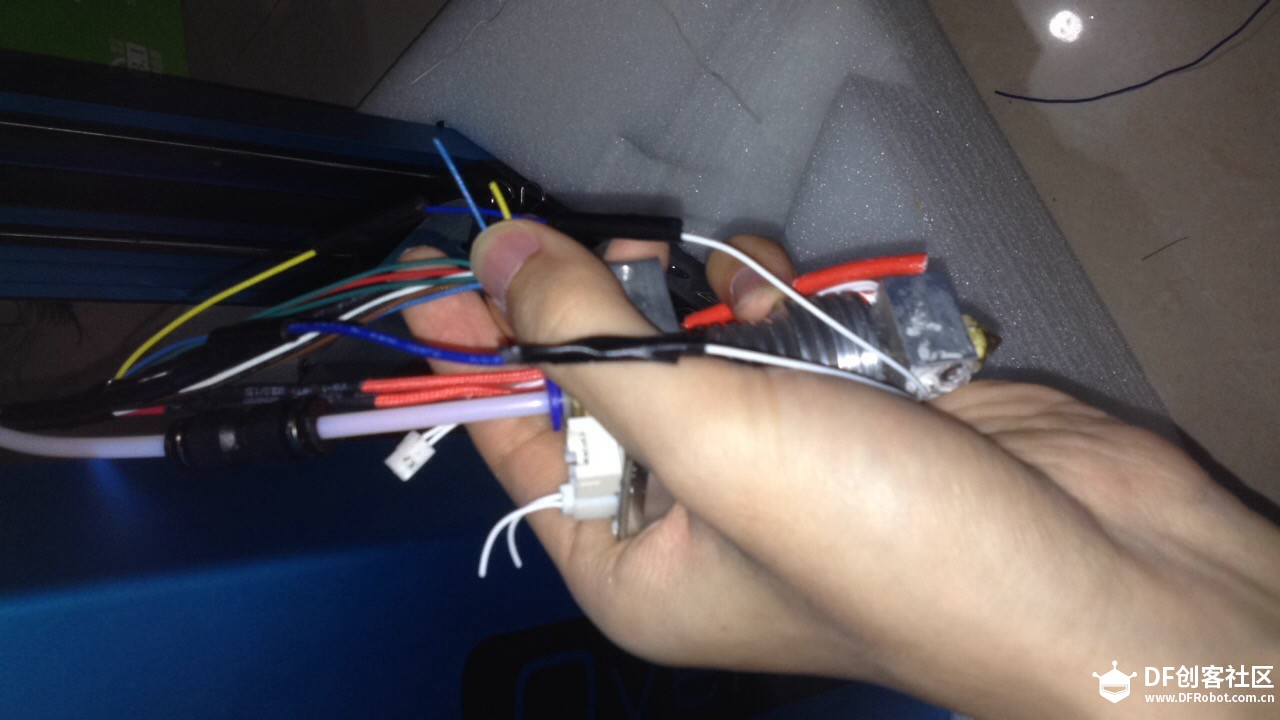

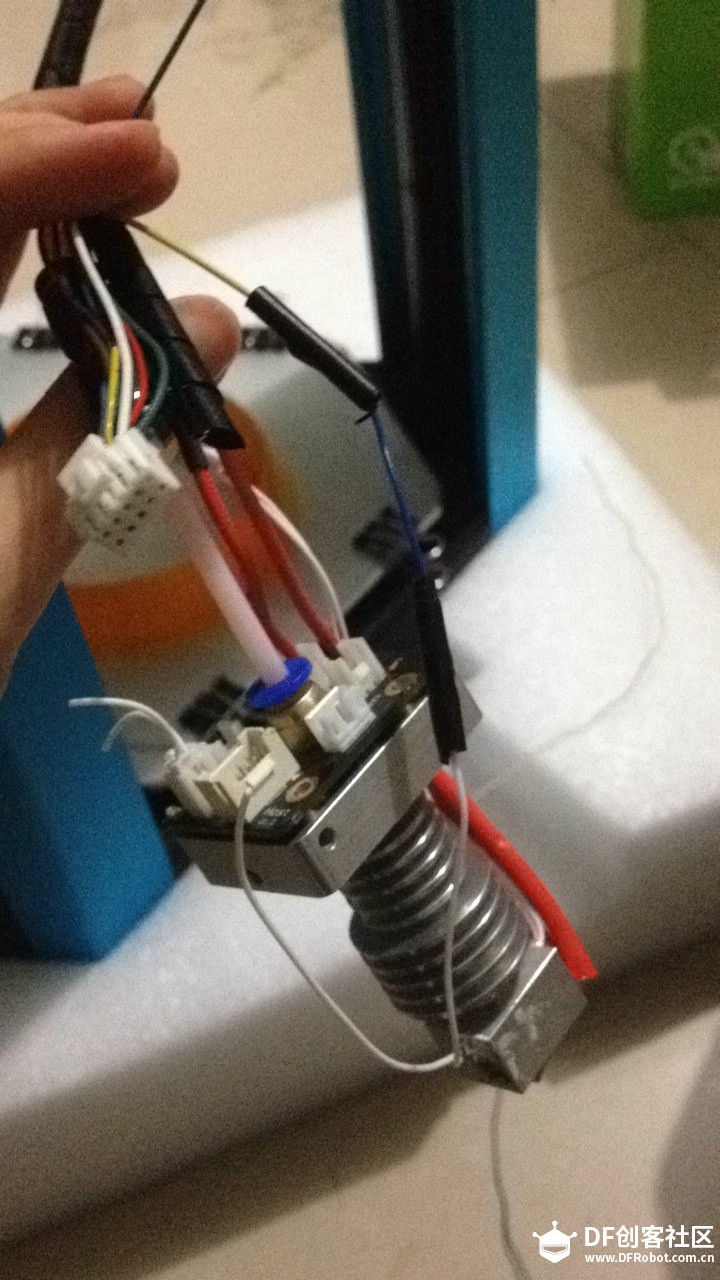

接的时候注意留够长度，我当时心虚了，长度不够接了连线，ps：连接喷嘴处的小白线质量非常好，绝缘层不好去除。

接好了一根，注意做好绝缘，外壳金属材质十分危险。

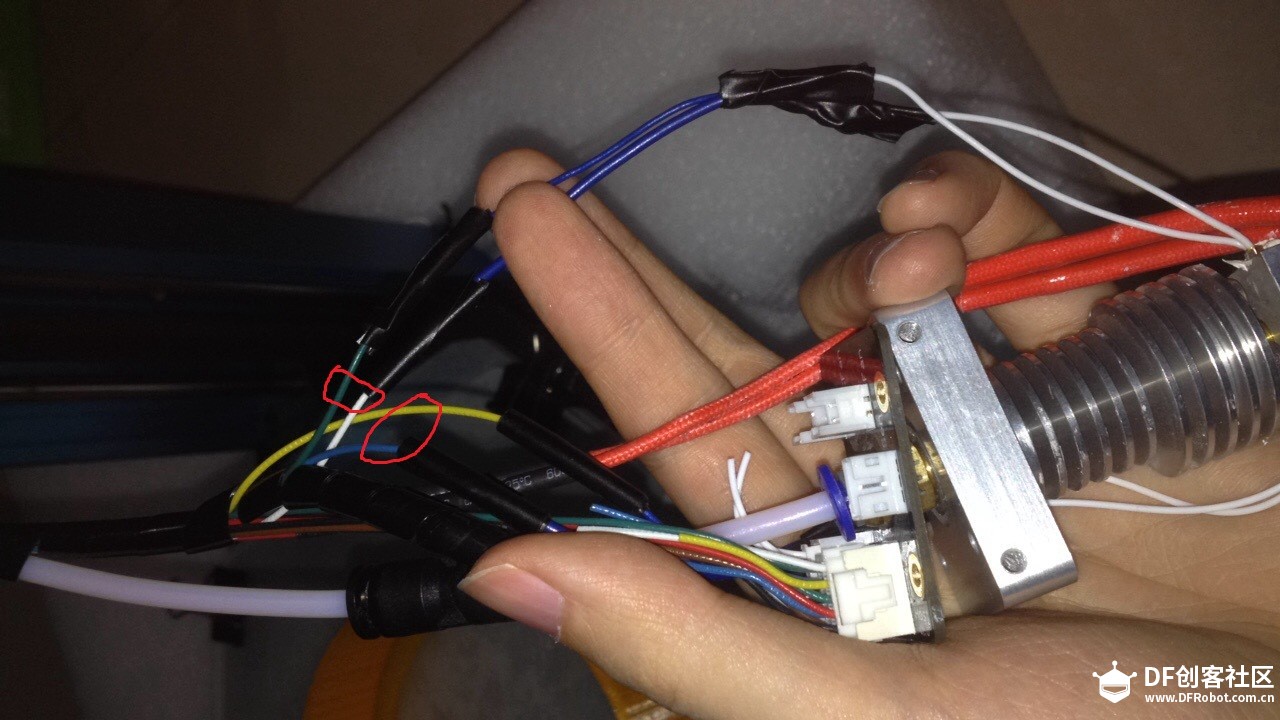

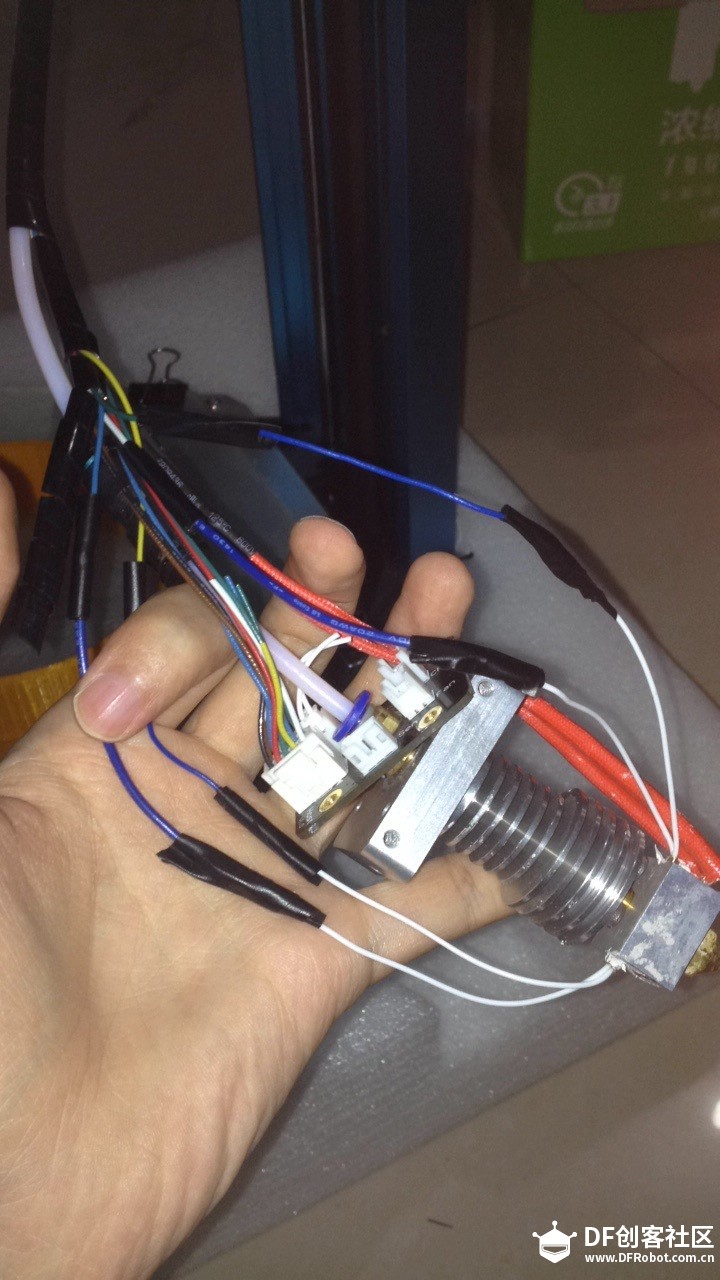

做好后大概是这个样子，两组线分别接好

dbc0301

给你32个赞。:)

丄帝De咗臂

好详细的讲解

qq815076543322

王大师给你一个赞

vcbear

支持动手，折腾的好处是能够深入了解结构，下次再出问题的时候，基本上就能大概判断问题出在哪:lol

这里讲了这么多，我是希望让大家能够从这个比较复杂的检查过程当中学会并且修复它，从中得到一些经验，再次遇到这个问题或者说遇到类似的问题自己就能够解决。当然了按照我们的正常的流程，大家也是可以把零件发回来给我们维修的，但是我同样相信会买打印机的用户都是一些比较爱折腾的人，他们喜欢学习或者说愿意自己去解决问题的。这是一个比较典型的问题，很多电器上面都会存在这个问题，我相信会解决这个问题，其他电器说不定也能会自己解决的，作为极客、创客、爱好者来说，有时候会觉着自己做成了一件什么事情会特别骄傲特别的有成就感，这一点对他们来说特别的重要，甚至是支持他们继续做下去的动力。
[align=left]这里我必须再补充说几句，可能以上很多东西对于大部分人来说是不太能接受的，主要看每个人是怎么看的，如果愿意学习愿意折腾，可以跟我们沟通，逐渐把问题解决掉；如果不愿意折腾或者自己搞不定的话，可以直接发回来给我们，让我们去帮你解决掉问题！所以说主要还是见仁见智，恰巧我是一个很愿意追究问题本质的一个人！[/align]
最后送大家一张航拍照片：

[align=left]

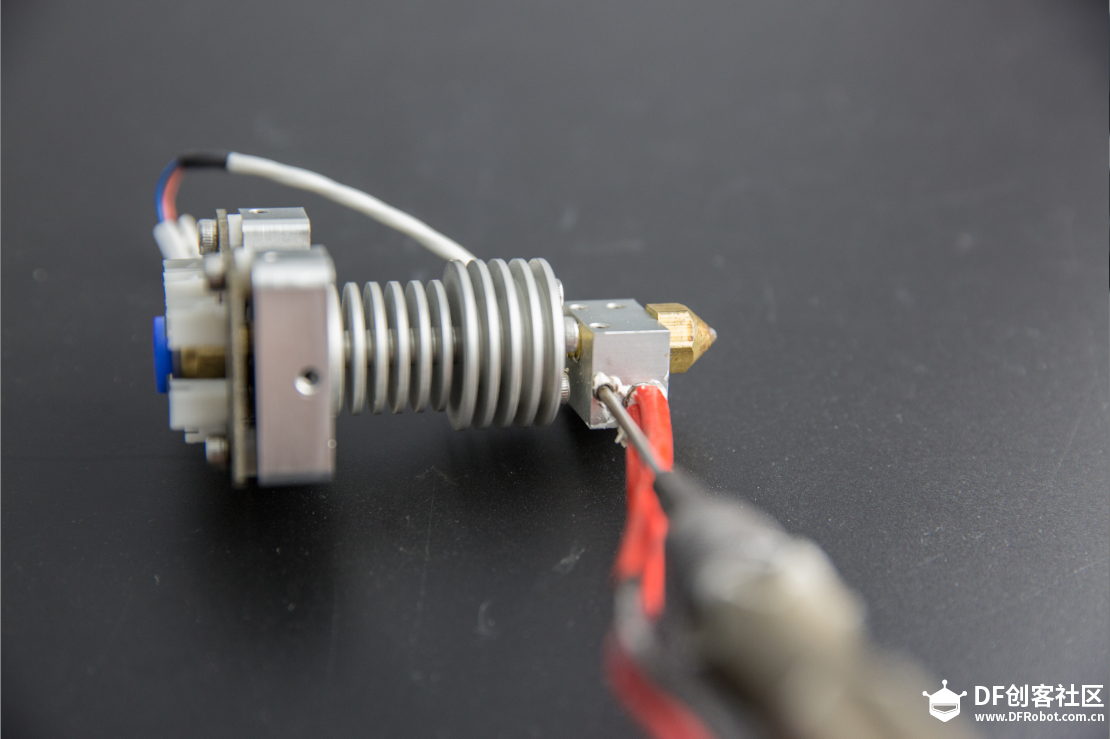

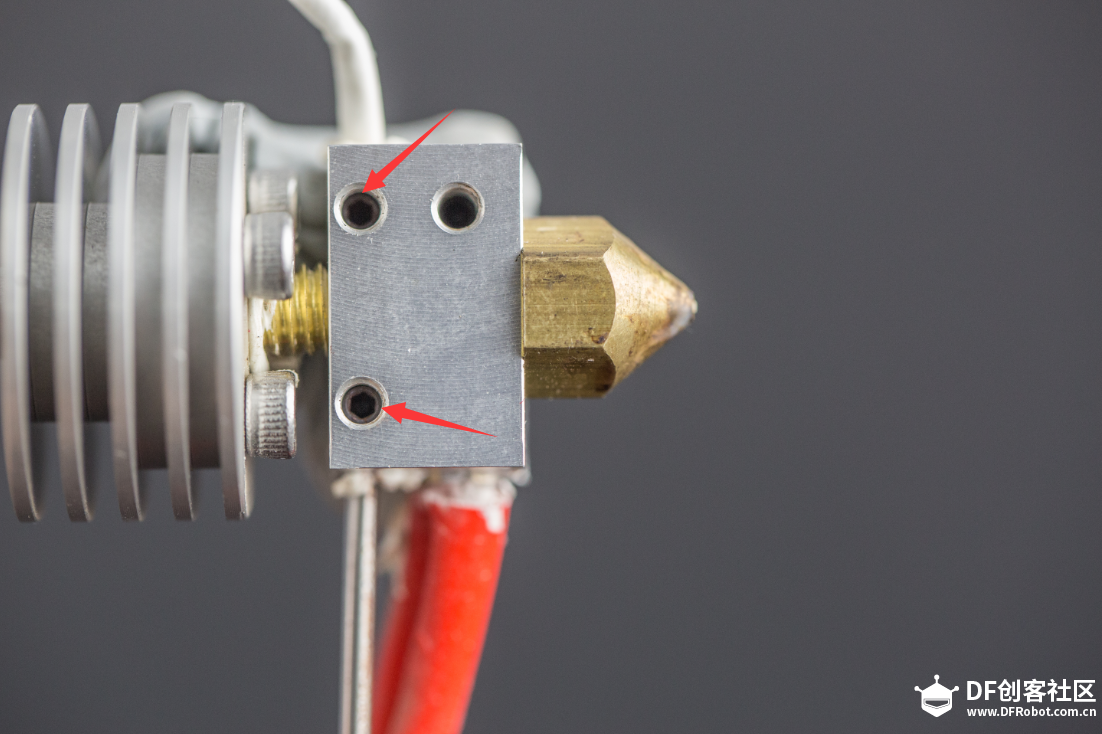

[/align][align=left]喷嘴上的加热铝块上面一共有三颗固定螺丝，上面两颗分别是固定两个温度传感器的，下面的是固定加热器的；[/align][align=left]里面使用的是1.5mm的六角螺丝刀；[/align]
[align=left]

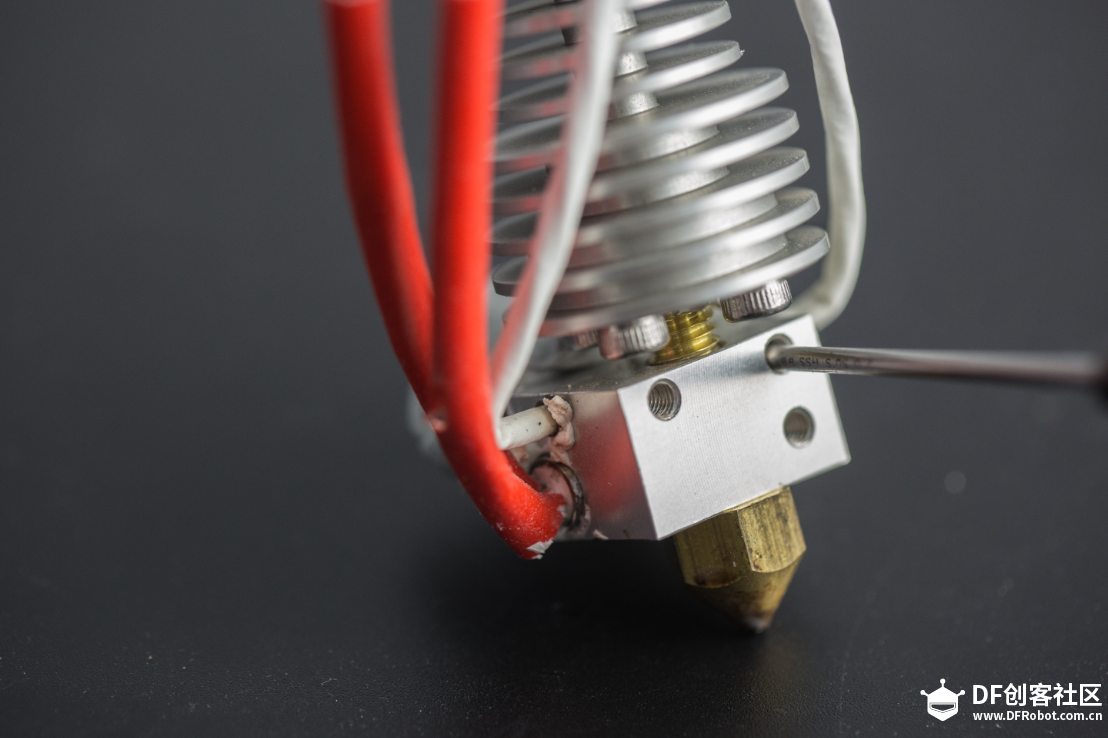

[/align][align=left]用螺丝刀逆时针拧开螺丝，就可以拔出温度传感器本体了；[/align]
[align=left]

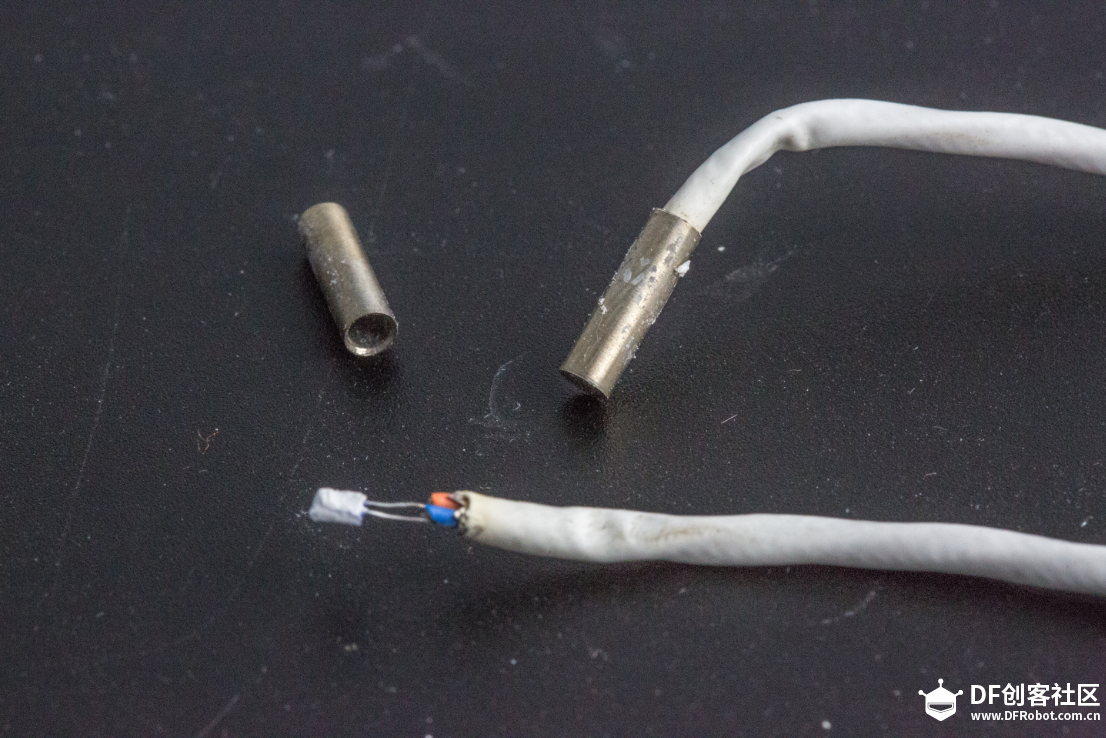

[/align][align=left]老款的传感器可能拔出来会使得传感器芯片跟它自己的保护外壳脱离，不要紧，可以直接用1.5mm的螺丝刀将它和前面的另外一个传感器一起顶出来。[/align][align=left]但是需要注意，两个螺丝都是要松开的。[/align]
[align=left]

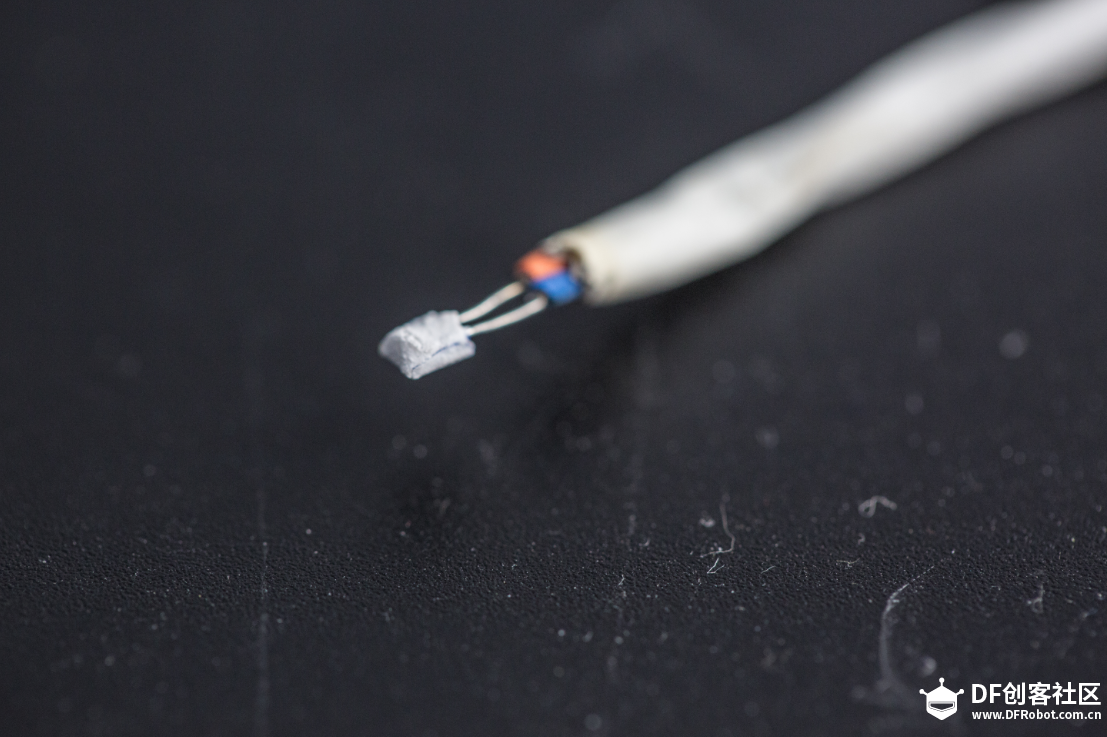

[/align][align=left]脱离保护外壳的传感器芯片。[/align]
[align=left]

[/align]

[align=left]说完了出现问题的各种可能性，说下解决办法。综上述，其实就是接头的传导性、可靠性。如果要是发现是端子的牢靠度很差，首先可以这么做，用一些细的小工具把针稍微弯一点，这样使得针跟接头内部的金属端子接触的更牢靠（压得更紧，降低接触电阻）；如果要是发现没效果，可能是端子、金属针的压接或者焊接问题，可以用烙铁在端子的根部和金属针的焊盘处补焊一下，使得更加牢靠。这种方式往往是最好使的；当然了，还剩最暴力的方式，就是直接把什么端子都去掉，直接把线焊接在电路板上或者金属针上面，因为不管怎么说，反正我是觉着焊接永远是最可靠的方式，虽然看起来比较丑，但是接头很多时候的确可能会产生问题。[/align]
[align=left]

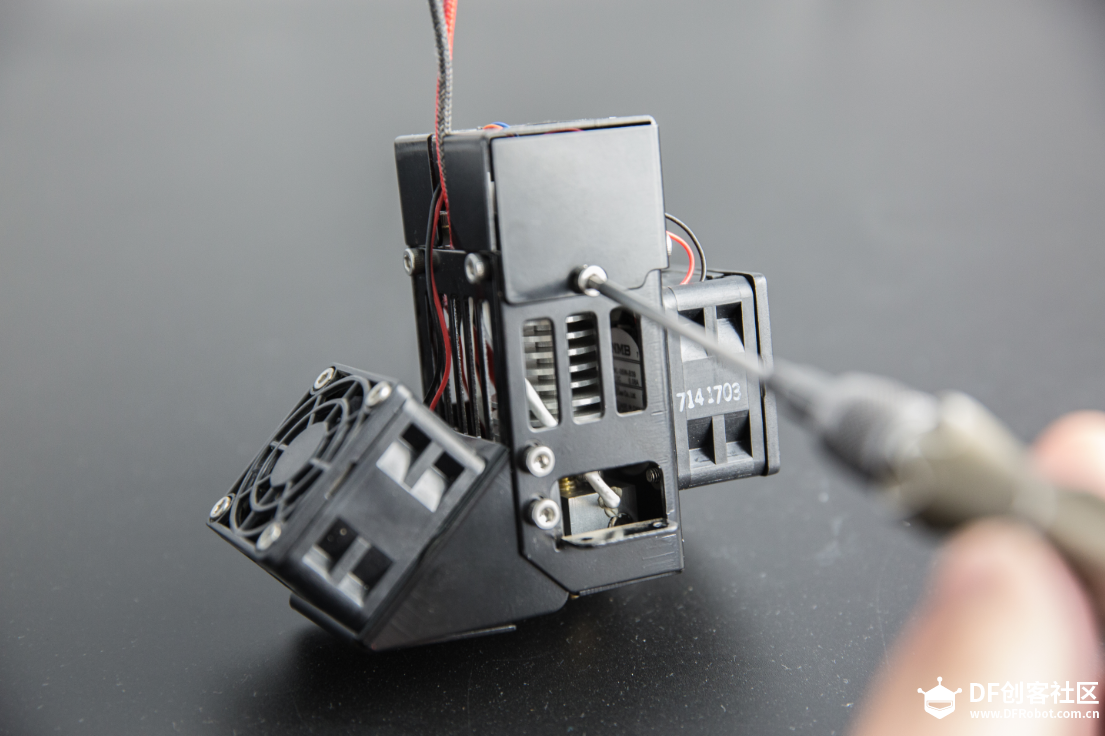

[/align][align=left]先将喷头总成正面的两颗螺丝打开；[/align]
[align=left]

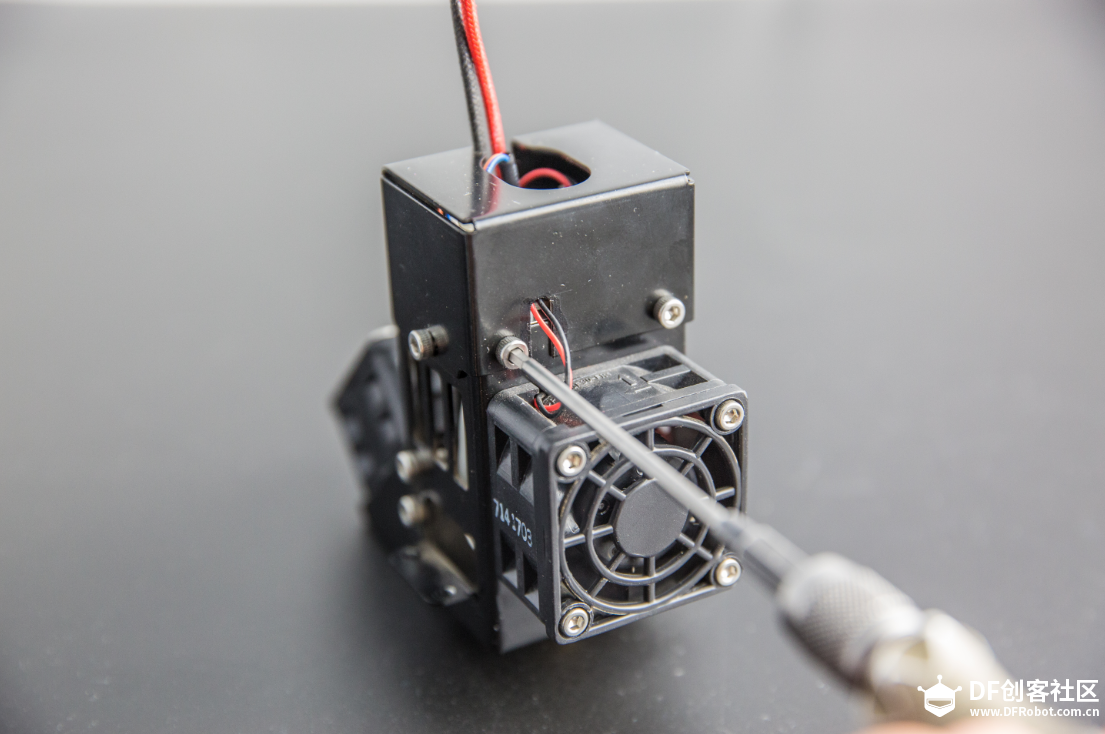

[/align][align=left]再把侧面的两颗螺丝打开，整个喷头电路板保护罩就可以摘下来了；[/align]
[align=left]

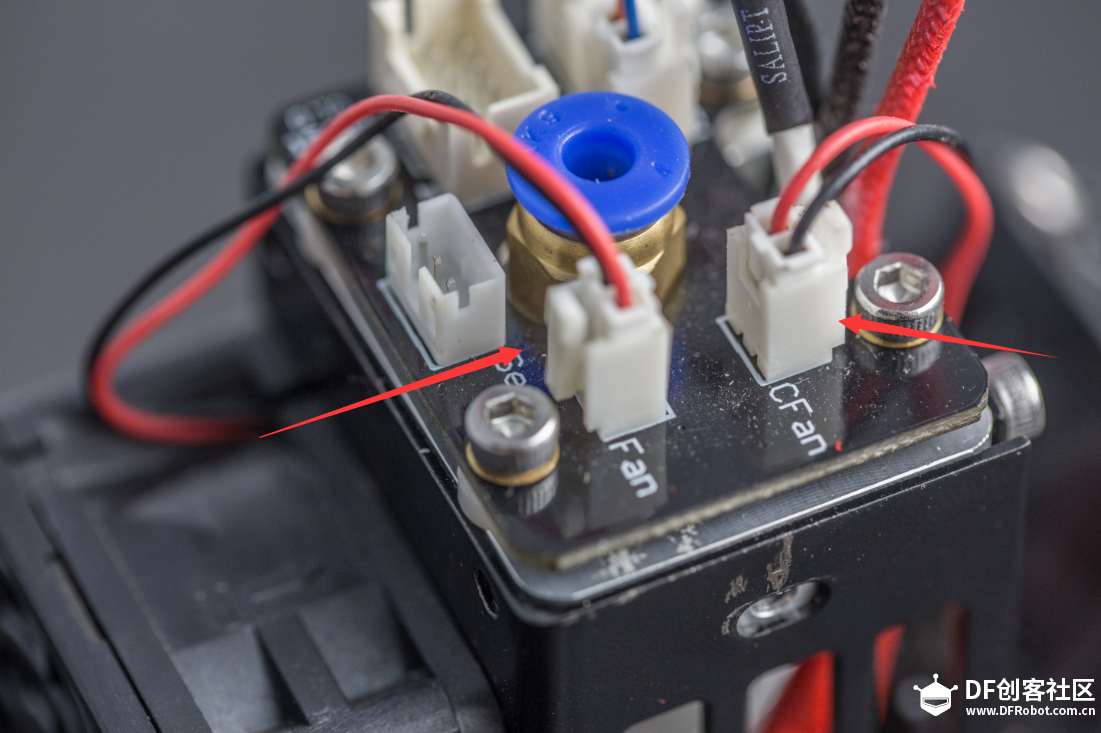

[/align][align=left]在把喷头本体摘下之前，要先将两个风扇的接头摘掉；[/align]
[align=left]

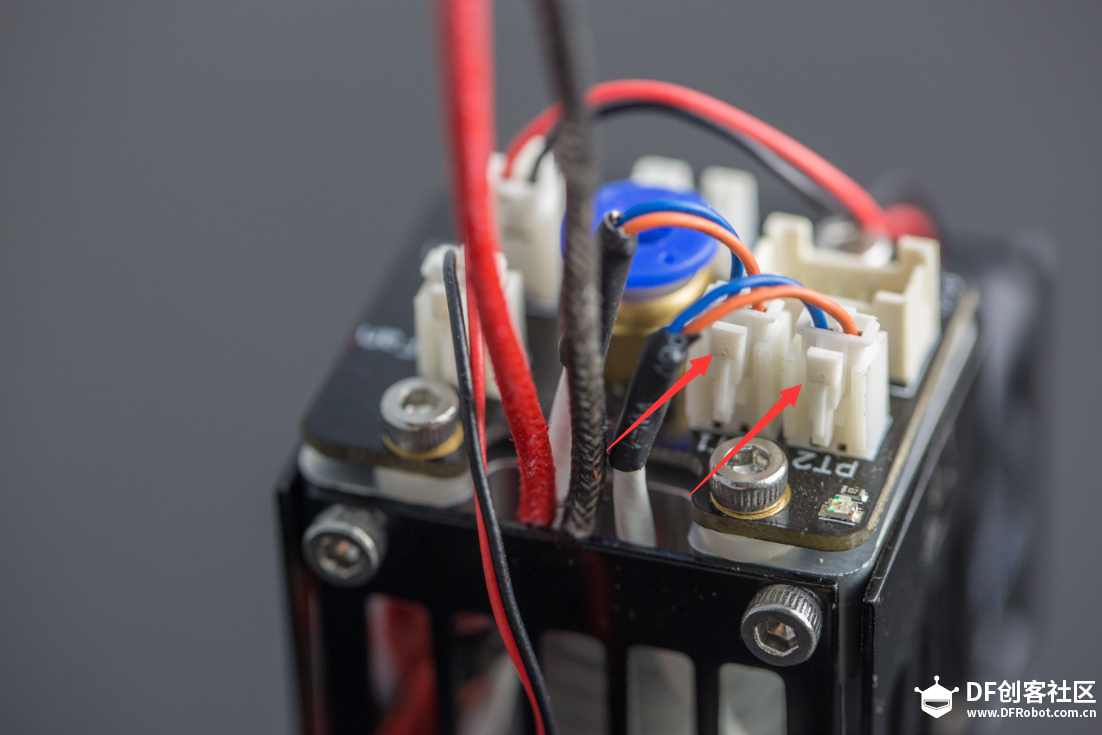

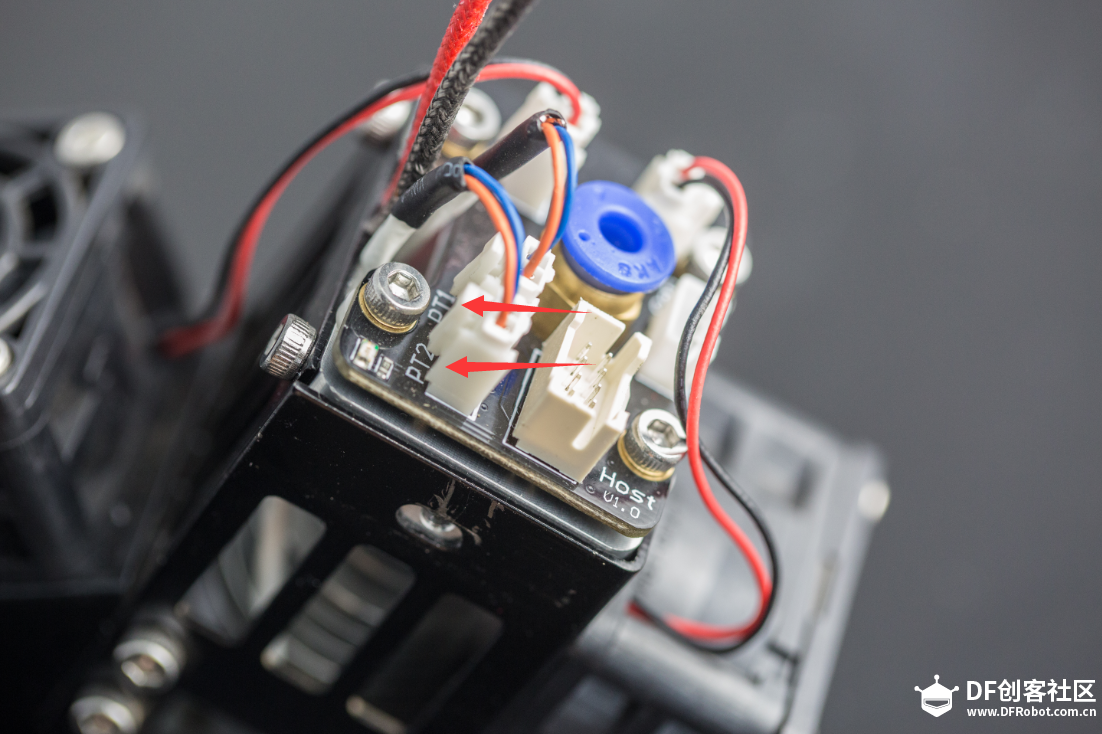

[/align][align=left]如果要是温度传感器坏了，可以根据上面讲到的，摘下对应的温度传感器；（按住锁就可以拔下来了）[/align]
[align=left]

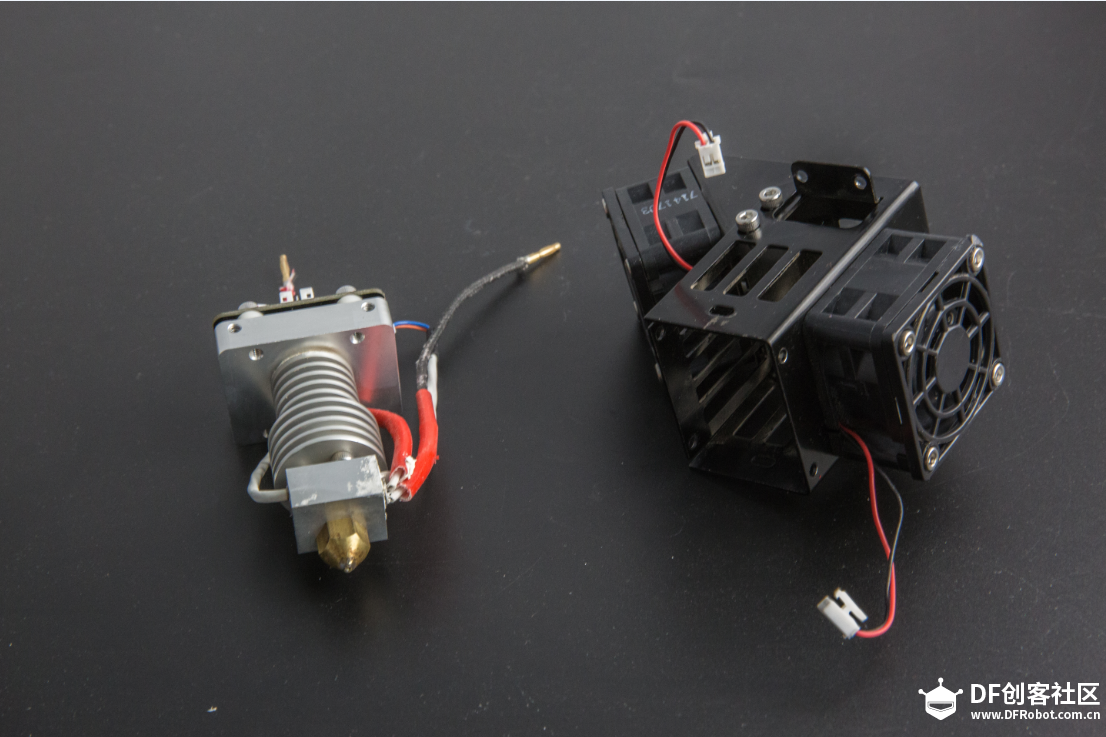

[/align][align=left]取下喷头本体，并且跟钣金保护外壳分离；[/align]

[align=left]如这个图，打印机主板上面接口连接着喷头总线的所有10P信号线，这条信号线比较长，它从机器的底部延伸到铝边框的凹槽里，然后一直上升到机器的顶部出来，再由缠绕管沿着输料管一直向下，直到喷头的信号转接电路板，有一个10P的带锁接头将它固定在电路板上。最后信号转接电路板将10P的信号线分别引入到各自的接口，每个传感器个体再单独接入这个接口，实现两个温度传感器信号的转接。那么这里就会有几个地方比较容易影响温度传感器检测信号传输。第一，打印机主板上面温度传感器的接头，这里可能会有接触不良的问题。这个发生的概率很低，优先度最低；第二，喷头信号转接电路板上面的10P白色接头，这里也有可能发生接触不良的问题。概率高于上一种，因为喷头是长时间运动的；第三，温度传感器个体接在喷头信号转接板上的接头，这里同样可能会发生接触不良的问题。这个发生的概率最大，喷头会长时间震动，而且这个接头又是2P，更加增大了接触不良发生的概率；第四，就是信号转接电路板上面的焊针跟电路板的焊盘松脱，可能有些用户在检查的时候不小心比较大力把针跟电路板弄松了，或者是安装的时候插接头特别大力，焊盘也松脱了，然后导致的接触不良。这个概率也比较低，因为毕竟电路板是双面板，焊盘的通孔都是有金属附着的，相对来说比较可靠，但是如果所有问题都检查了仍然有问题，往往就是这个不太容易发生问题的电路板；第五，最后就是可能信号线与机器的铝边框摩擦、硬拉扯，使得线受到磨损。这个问题比较容易判断，因为通常这个问题是永久性的损坏，直接可以通过观察就看得出。[/align][align=left]

[align=left]那么我先来讲解一下打印机内部的工作原理。打印机的喷头工作是由两个PT100温度传感器一起工作的，传感器都是一模一样的，但是他们对于打印机系统来说，工作是有主次之分的。在电路板上面的PT1是系统的主检测传感器，PT2是协作检测传感器，简单来说就是两个传感器同时检测喷头的温度，当有任意一个温度传感器工作不正常比如说检测出的温度值不正确，一般情况下两个传感器同时坏的概率几乎等于零，所以另外一个传感器就可以告诉系统除了它自己另外的一个传感器工作不正常了，系统就会报错。[/align]
系统的报错机制是Temp sensor报错就是其中一个温度传感器温度检测出现问题，软件识别错误，比如说检测出的信号是大于1000度，也就是接触有问题。但是另外一种情况屏幕显示Redundant Temp报错，则是系统检测两个传感器的温差大于40度，遂报错提示。
[align=left]
