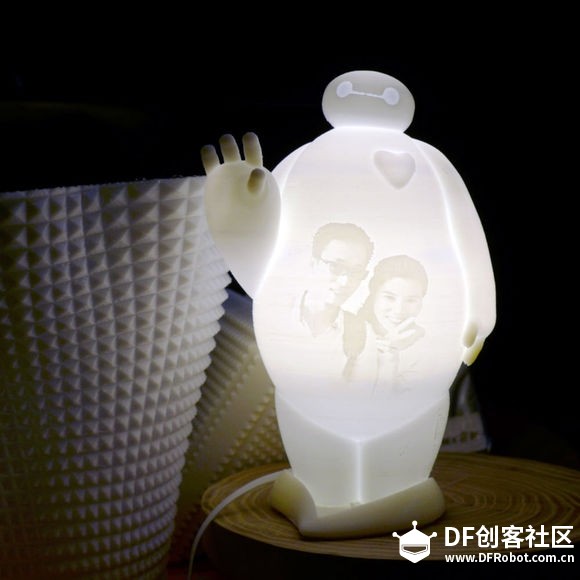

3D打印浮雕照片大白
2015-12-311.1万
AI 快速预览详细
本文介绍了如何在曲面上进行3D打印浮雕，使用3dsmax建模，增加壳厚度，内外壳分离，最后通过置换方法实现外浮雕效果。整个过程包括建模、增加壳厚度、内外壳分离、浮雕处理等步骤。最终完成3D打印大白模型，展示了3D打印和建模的创意应用。
|

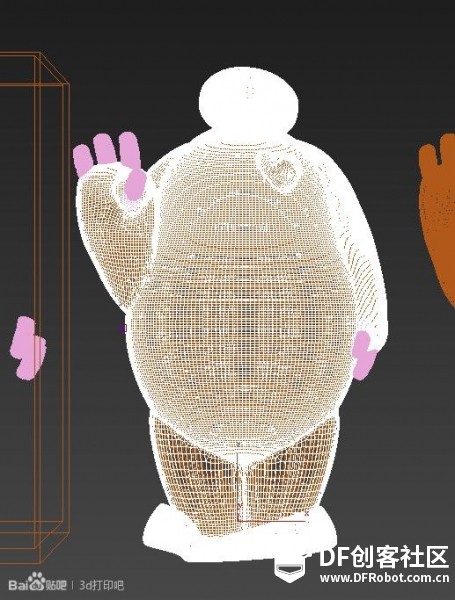

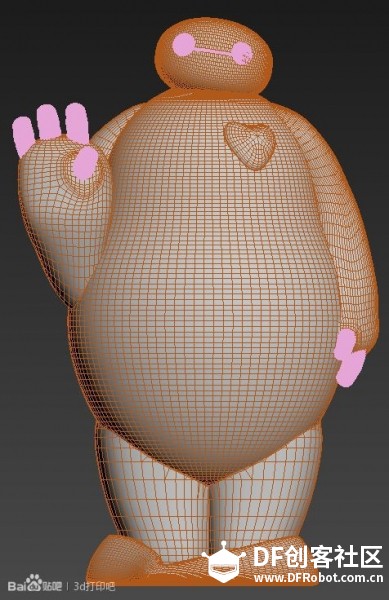

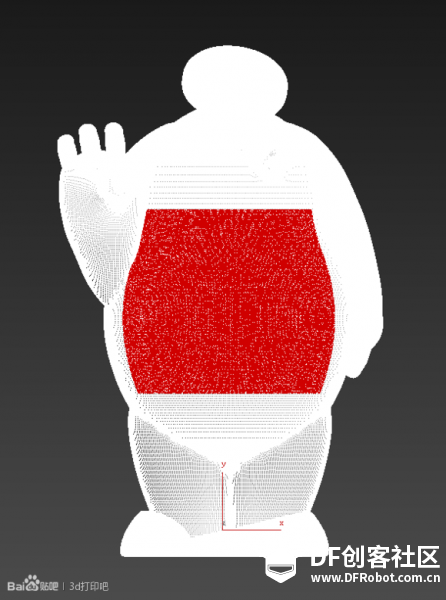

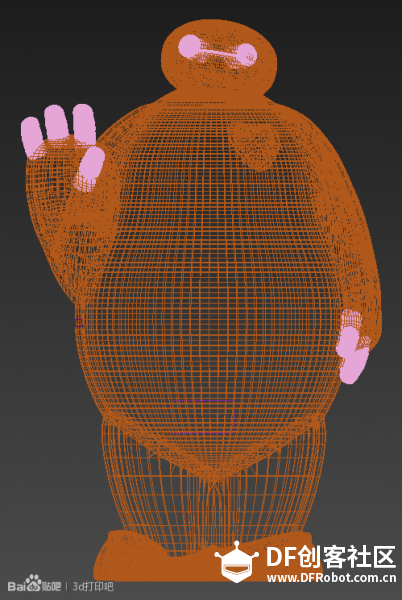

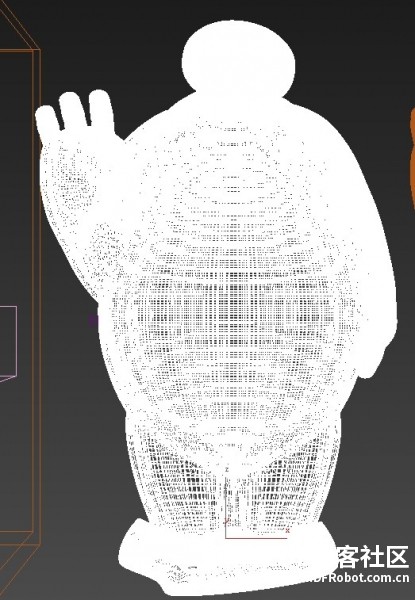

挖个坑，盖个楼，一步步讲大白等曲面上做浮雕的效果。  第一步，建立基础模型，我用的是3dsmax建大白基础模型，整个模型必须是水密实体，指头和眼睛等细节部位要分开做，建模方法不详讲了。  第二步，模型增加壳厚度，壳的厚度即是打印厚度，要保持在1--2mm，模型面之间不能够有交叉和褶皱。  第三步，内外壳进行分离，将指头和眼睛等细节做到外层壳上，效果比较好，抽壳后的模型很容易褶皱和交叉，要考验基本功了  第四步，将内外壳体附加到一起，这里注意内层的法向方向，做到这一步模型基本已经好了，能做到这一步也说明3d技术能够灵活运用了，此时的模型还不能够3D打印，切片软件会默认是两个重叠的实体，解决办法j就是挖个洞  第五步，开始浮雕了，尝试过内浮雕和外浮雕，比较下来外浮雕的效果更好一些，里就讲外浮雕。 这里使用的浮雕方法是3dsmax置换，有吧友讲的很详细，我只带过。我只说思路。 选中要置换浮雕的面，对选中的面进行细分，刚开始细分级别低一些，不然电脑会被你气死。  第六步 ，处理照片，具体的灰度效果图我这里就不放了，像素高一点，明亮细节丰富。不多说，别的帖子讲的很详细   第七步，切片打印，我切片的层厚0.18mm，模型我预留了17*9mm方孔孔，安装led模块。具体遇到问题再互动了，结束。   谢谢原楼主的分享 |
