Raspberry Pi GPIO的编号规范
2016-07-261.1万
AI 快速预览详细
本文介绍了Raspberry Pi GPIO的不同编号方法，包括wiringPi Pin、BCM GPIO和Board Pin。通过详细的图表，读者可以轻松理解不同库中的GPIO端口号对应关系，从而避免编程时的混淆。例如，wiringPiSetup()采用第一列编号，而RPi.GPIO.setmode(GPIO.BOARD)采用第三列编号。这些信息对于使用树莓派进行传感器或步进电机控制等项目的开发者非常有用。
|

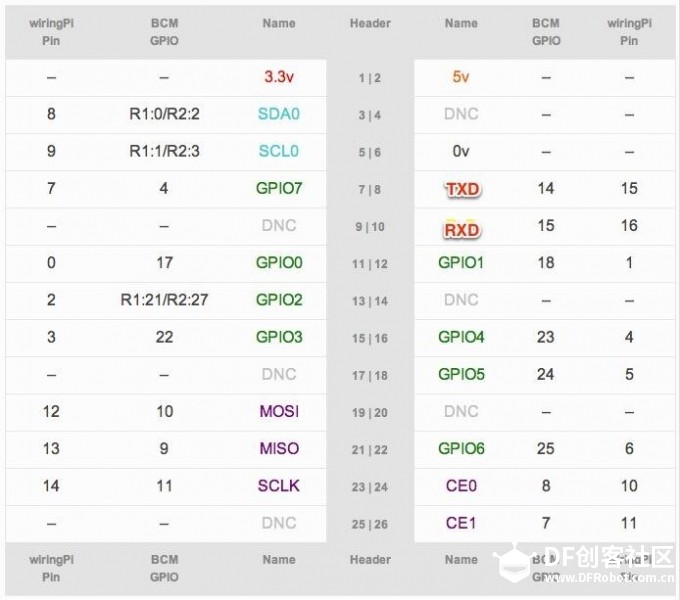

树莓派和普通电脑不一样的地方在于它还带了17个可编程的GPIO（General Purpose Input/Output），可以用来驱动各种外设（如传感器，步进电机等）。但GPIO的编号方法有些混乱，不同的API（如wiringPi，RPi.GPIO等）对GPIO的端口号编号并不一样，下面则用图表标明了对应的叫法，这样在看程序例子的时候可以确定物理是哪个接口。 GPIO库 2. RPi.GPIOPython，支持Board Pin和BCM GPIO两种编号 3. Webiopi，Python, 使用BCM GPIO编号 4. WiringPi-Go,Go语言，支持以上三种编号 编号规范 1. 第一列是wiringPi API中的缺省编号，wiringPiSetup()采用这列编号 2. 第二列（Name）往往是转接板的编号 3. 第三列是树莓派板子上的自然编号（左边引脚为1-15，右边引脚为2-26），RPi.GPIO.setmode(GPIO.BOARD)采用这列编号 4. 树莓派主芯片提供商Broadcom的编号方法，相当于调用了WiringPiSetupGpio()或RPi.GPIO.setmode(GPIO.BCM)采用这列编号     |
