点阵乒乓（）
2016-09-142.3万
精华项目
AI 快速预览详细
这个项目是使用Arduino Pro Mini和8x8 LED点阵制作一个简单的乒乓球游戏。硬件清单包括Arduino Pro Mini、8x8 LED点阵、按键、电阻等。通过焊接电路和编写程序，可以实现计分制的游戏体验。适合零基础新手入门，无需复杂的前置技能。
|

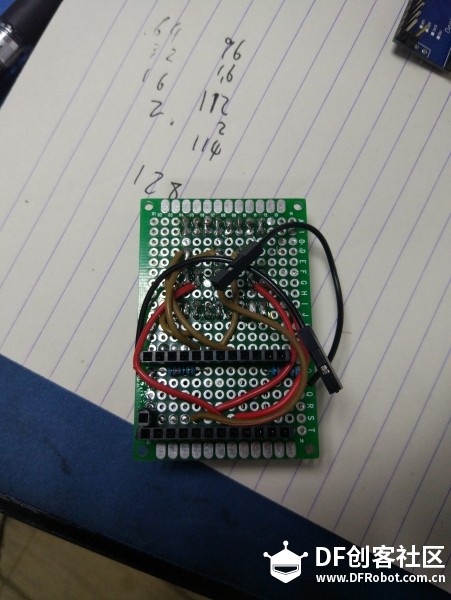

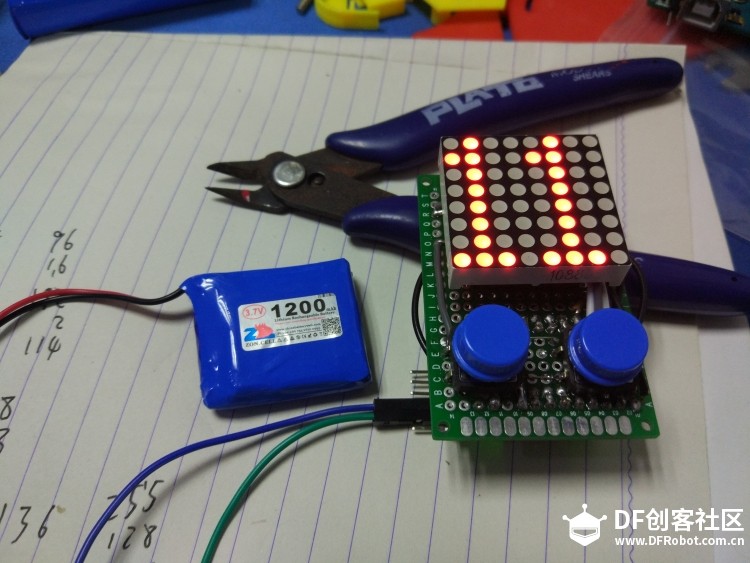

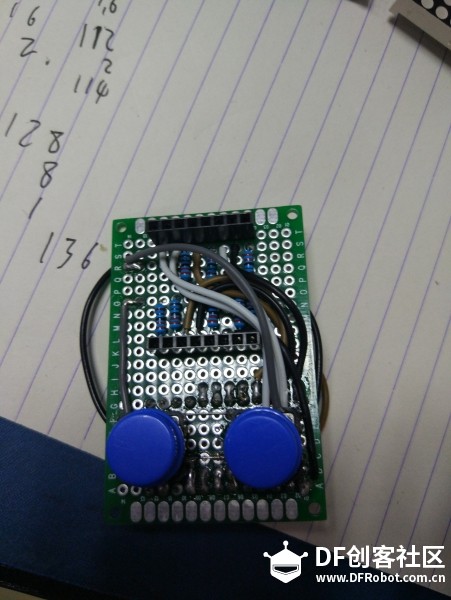

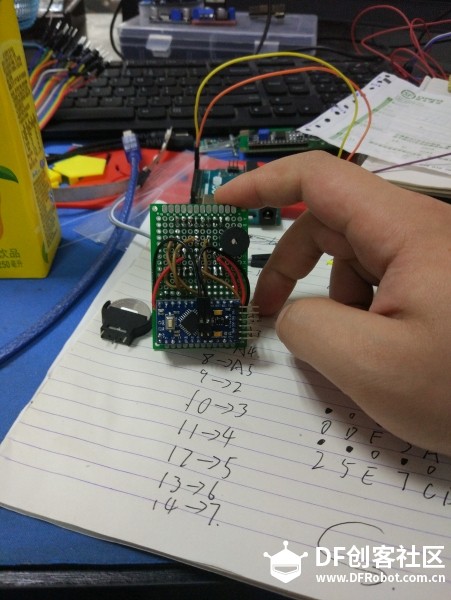

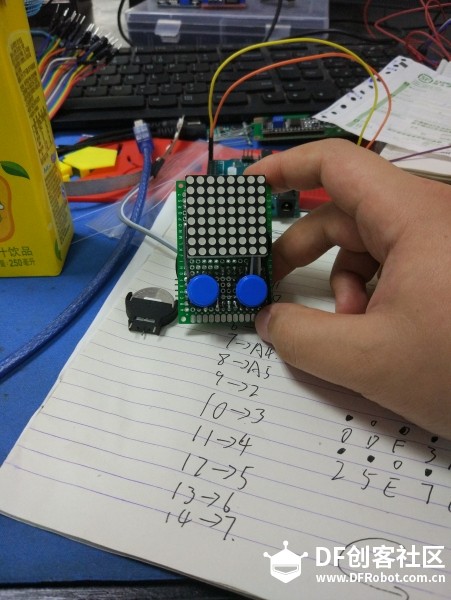

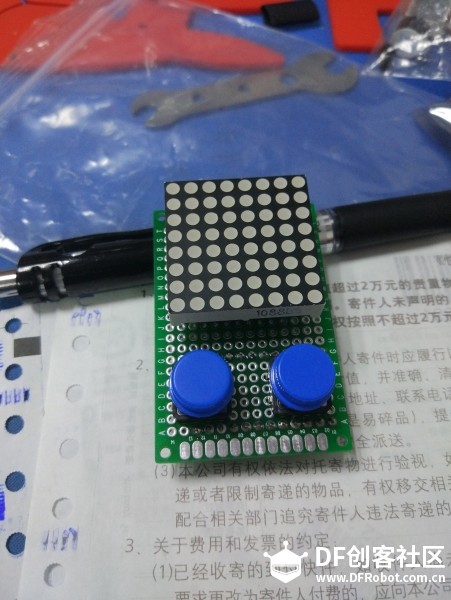

这个东东其实很简单，无聊的时候也可以玩玩 清单：Arduino pro mini X 1； 8*8点阵 X 1 按键 X 2 220Ω X 8 10k X 2 电线若干 排针，排针母座若干 3.7V小型锂电池 X 1（这个的话根据个人需求而定吧） 首先先来了解一下8*8的点阵：点阵介绍 另外Pro mini可以去网上去看看，使用和ArduinoUNO差不到，就一个东西头疼，就是烧写程序需要USB-TTL模块，有些人用CP2102，有些人用CH340等等，总之这块我在使用时出现了很多问题，最后我使用的是CH340。 按键就不用多说了吧，不过还是来看看吧：按键介绍 主要的东西都差不多了，可以开始焊电路了，等等，没电路图怎么焊？其实吧点阵的电路和按键的电路结合起来就可以了，而且端口数量刚刚好（应该是还多两个A6A7，本来想用其中一个来控制蜂鸣器的，可是上网查资料发现这两个口没有数字IO功能，都是ADC功能）焊接的时候就是考验你电路排布的时候，哈哈O(∩_∩)O~        外壳还在设计中，后面也会放上来的 游戏是以计分制，成功接球得一分，游戏结束后会显示所得分数 程序： |
-
-
1.98 KB, 下载次数: 9872
这一种
我用mind+上传程序只会全亮，不知道是什么原因
