Micro:bit造物粒子（基于Mind+）04— 手控信号灯
2018-06-125.1万
AI 快速预览详细
本文介绍了如何使用Micro:bit制作手控信号灯。项目包括两个任务：按钮控制LED灯的开关和旋钮控制LED灯的亮度。通过硬件连接和编程步骤，实现了当按下按钮时LED灯亮起，松开按钮时熄灭；旋钮旋转时，LED灯的亮度连续变化。此项目适合STEM教育场景，帮助孩子学习编程和电路知识。
|

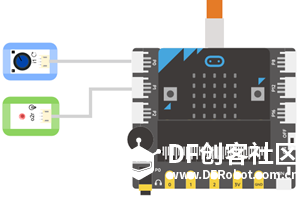

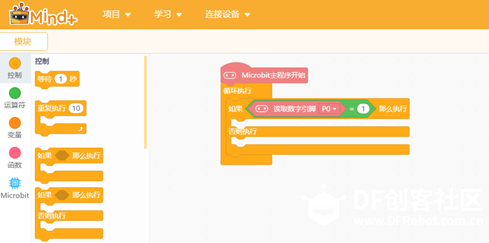

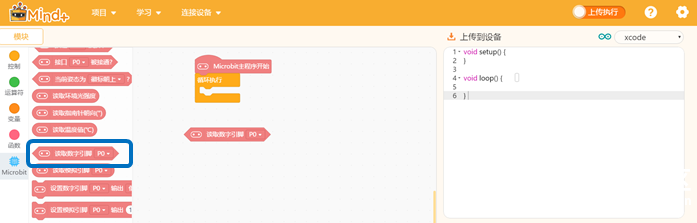

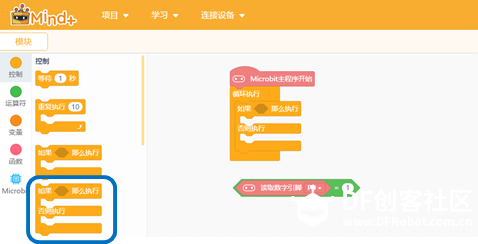

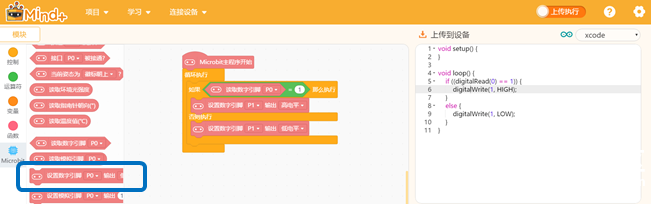

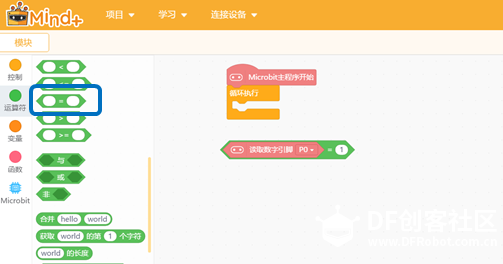

麦克的故事 周六早上到了约定好的出发时间，麦克跟着micro:bit登上了前往DF星球的星际飞船，通过空间跃迁预计需要几个小时才能到达。 过了大约一个小时左右，突然飞船内响起了呜呜呜的警报声，原来是空间跃迁仪出现了故障，飞船偏离了航向，在茫茫星海中迷了路。麦克急得满头大汗，倒是micro:bit还算镇定，对麦克说，这种时候千万不要慌，我们先想办法让别的飞船注意到我们，这样就容易获救啦。 听了micro:bit的话，麦克也慢慢镇定了下来，他想起有时候晚上会看到天上的飞机有一亮一暗的灯光，在夜空中十分醒目，于是对micro:bit说：“让我们来做一个信号灯吧。” 所需元件1× micro:bit主控板  1× micro:bit扩展板  1× LED灯模块  1× 按钮模块  按钮就像我们家用按钮台灯的按钮一样，当按下的时候，可以传递一个命令，让我们的小灯被点亮，不过需要连接编写好程序的micro:bit小板子才可以哦。 1× 旋钮模块  旋钮作为输入模块，可以通过旋转不同的角度，传递不同的信号值。旋钮与按钮的区别：按钮处于按下状态时，电路接通，旋钮旋转到一定范围内，电路处于接通状态。 1× MicroUSB 连接线  任务一：按钮控制LED灯实现功能 当按下按钮的时候，外接LED小灯被点亮，松开按钮以后，外接LED小灯熄灭。 硬件连接把按钮模块（旋钮模块）接到扩展板P0号接口上； 把 LED 灯模块接到扩展板P1号接口上。  通过检测P0号引脚的值判断按钮是否被按下。当按钮被按下时，设置LED小灯引脚为高电平，LED灯被点亮，当松开按钮时，设置LED小灯引脚为低电平，LED灯熄灭。 STEP1：按钮模块属于数字输入，单击“microbit”模块，选择“读取数字引脚P0”指令，并拖到脚本区。  STEP2：“运算符”模块中的“ = ”可以判断按钮是否被按下，如果按钮值为“1”成立，说明按钮被按下，否则，按钮没有被按下。将“数字读取引脚P0”嵌套在等式中  STEP3：条件判断——怎样判断按钮是否按下？在“控制”模块中找到“如果那么执行，否则执行”指令。拖入脚本区的循环模块中。  STEP4：将等式左右的条件嵌套入“如果那么执行，否则执行”指令中。  STEP5：“microbit”模块中找到“设置数字引脚P0 输出 低电平”指令，将指令修改成“设置数字引脚P1 输出 高电平”，放在“那么执行”下面，当按钮按下之后，就会执行这个指令让小灯亮起来。 将“设置数字引脚P1 输出 低电平”放在“否则执行”下面，当松开按钮的时候，外接LED小灯熄灭。  任务二：旋钮控制LED灯 实现功能 当旋钮旋至较大值时，micro:bit控制外接小灯越亮；当旋钮旋至较小值时，micro:bit控制外接小灯越暗。旋钮的旋转值不同，对应的小灯亮度不同，旋转时，灯的亮度连续变化。 硬件连接把任务一按钮台灯中使用的按钮模块换为旋钮模块。  通过读取旋钮的值，来决定LED灯的亮度。旋钮的值为模拟值，取值范围在0-1023之间，将其值映射为LED灯对应的亮度值。 STEP1：旋钮连接板子的P0号引脚，单击“microbit”模块，选择“读取模拟引脚P0”指令，并拖到脚本区。  STEP2：LED灯的亮度由P0对应的旋钮值决定，将P0的值赋值给P1，可以控制LED灯的改变。Microbit板的读取模拟引脚（旋钮）的值范围是0-1023，但是设置输出模拟（LED灯）的范围是0-255，旋钮的参数范围远远超过了输出范围，那该怎么办？ 其实只要把读取的数值除以4，就可以保证LED灯的参数不会超过255啦。 将“运算符”模块中的“ / (除号)”拖入脚本区，“读取模拟引脚P0”放在“ / (除号)”左侧，右侧填入数字4。  STEP3：将“microbit”模块中的“设置模拟引脚P0 输出 ”拖入脚本区的“循环执行”中，将P0改为P1。将“读取模拟引脚P0”和““设置模拟引脚P1输出/ 4 ” 两个指令嵌套在一起。  能力提升 利用家里的一些纸盒、纸杯、彩纸等，制作出精致的小灯外形，让它成为你自己的独一无二的作品。 更多课程，欢迎点击以下链接 入门课程 进阶课程 |
