micro:bit造物粒子（基于Mind+）06— 电子蜡烛
2018-06-202.6万
AI 快速预览详细
本文介绍了如何使用micro:bit和声音传感器制作一个电子蜡烛。所需元件包括micro:bit主控板、扩展板、LED灯模块和声音传感器模块。通过编程，可以实现当声音强度达到一定阈值时，LED灯熄灭的效果。这个项目不仅有趣，还能帮助孩子们理解编程和环保的概念。
|

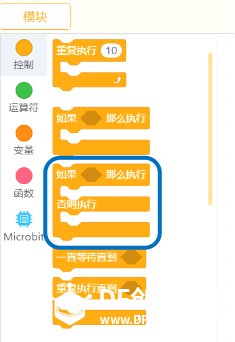

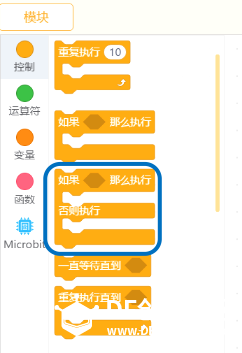

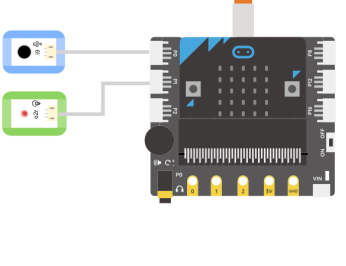

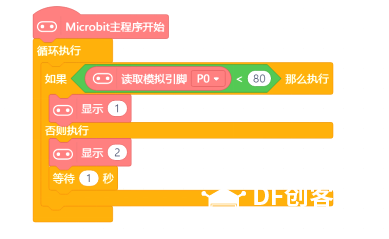

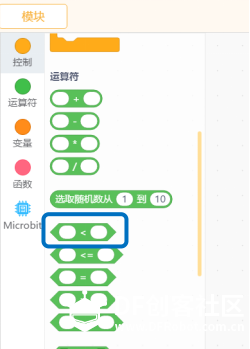

micro:bit造物粒子（基于Mind+）06— 电子蜡烛 麦克的故事 经历了一番太空历险之后，麦克和他的小伙伴终于有惊无险地回到了地球。 有一天，麦克看见新闻上关于温室效应的报道：人类的很多活动都可能造成碳排放，比如普通百姓简单的烧火做饭都能造成碳排放，很多物体被火烧后的废气都会产生碳排放。麦克深受启发要从小事做起减少碳排放，保护环境。 转眼间到了麦克生日这天，麦克突发奇想：能不能来做一个电子蜡烛，既特别还能保护环境呢？想着，麦克就开始倒腾起来：做一个能用声音吹灭的电子蜡烛。 所需元件 1× micro:bit主控板  1× micro:bit扩展板  1× LED灯模块  1× 声音传感器模块  能够通过它来感知外界声音的强弱，编写代码能实现由声音强弱控制LED小灯的亮灭。 1× MicroUSB 连接线  当声音强度模拟值小于80的时候，板载小灯显示数字“1”，表示声音较小，强度为1级；否则，声音强度模拟值大于80的时候，板载小灯显示数字“2”，表示声音较大，强度为2级。 【小知识】 想一想，是不是有点像我们之前做过的按钮风扇呢？在这里我们将再次用到如果...则...(否则）...的条件判断语句。 硬件连接 把声音传感器模块接到扩展板P0号接口上；把LED灯模块接到扩展板P1号接口上。  要想制作电子蜡烛，首先要认识声音传感器。我们可以将声音传感器与micro:bit板连接，通过microbit扩展的“显示”来观察声音强弱程度。 STEP1：单击指令区最下面的“micro:bit”，将“控制”代码模块中的条件语句“如果--否则”拖动至脚本区，将“运算符”中的“<”拖动至脚本区。条件语句代码模块的功能在于设定触发显示板载数字的条件，如果满足右边逻辑判断语句。则执行在“如果”右侧的代码语句，反之，如果不满足逻辑判断语句，则执行的是在“否则”右侧的代码。   STEP2：指令区的"读取模拟引脚P0" 能够读取P0引脚连接的声音传感器的模拟信号数值，模拟数值范围在0—1023之间。  STEP3：设定“声音强度探测”的实现程序。 逻辑指令中的“<”可以判断声音强度的模拟值是否达到设定的标准。 如下图，表示模拟读取引脚P0的数值“<80”成立的时候，即声音强度为1级的时候，板载小灯显示数字“1”，否则，模拟读取引脚P0的数值“>=80”时，声音强度为2级，板载小灯显示数字“2”。在“否则”代码之后，可以增加“等待1秒”，防止数字闪烁。  对着声音传感器说话或者吹气，看你的板载LED点阵会不会显示相应的数字。 如果你已经很用力说话或吹气了却还是不能显示相应的数字，该怎么调节临界值80这个强度呢？改为更大还是更小？ 任务二：电子蜡烛实现功能 当在Mind+软件上编写程序后，烧录至micro：bit小板子，通过声音传感器控制LED小灯的亮灭，就像过生日的时候吹蜡烛一样，对着声音传感器吹气，当声音达到一定强度的时候，比如之前设定的2级强度时，小灯就熄灭。 编写程序STEP1：编程过程中，通过设置micro：bit的P0引脚值（连接声音传感器的引脚）来控制小灯的亮暗。 当声音达到设定的强度的时候，小灯熄灭；反之，当声音未达到设定强度时候，小灯保持亮起的状态。将如图所示的判断语句代码模块指令拖动入“循环执行”中。  STEP2：没有吹气时，小灯呈现亮的状态；吹气时，小灯呈现灭的状态。当小灯呈现亮的状态时，应向当前引脚输出“高电平”；当小灯呈现灭的状态时，应向当前引脚输出“低电平”。使用“设置数字引脚P0输出”这个模块，由于当前小灯连接的是P1引脚，将P0修改为P1，拖至脚本区。  STEP3：设定“电子蜡烛”的实现程序。 当声音传感器模拟值小于设定值80的时候，小灯保持亮起的状态，反之，轻轻一吹，声音强度大于80时，小灯将保持2秒的熄灭状态。  更多课程，欢迎点击以下链接 入门课程 进阶课程 |
