micro:bit造物粒子（基于Mind+）09— 炫彩灯带
2018-07-132.9万
AI 快速预览详细
本文介绍了如何使用micro:bit和Mind+软件，通过连接彩虹灯带和声音传感器，实现炫彩灯带的七彩灯效和声音控制功能。首先，通过扩展灯带的指令库，设置灯带引脚、灯珠数目及颜色模式，实现七彩灯效。接着，通过编写程序，控制灯带依次点亮，并通过声音传感器实现声音控制功能。整个过程适合8-12岁的孩子进行编程入门和STEM教育。
|

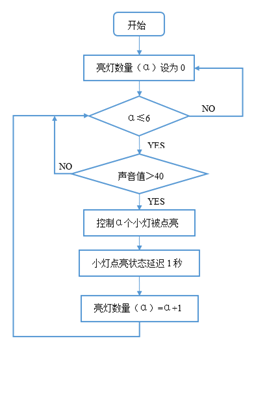

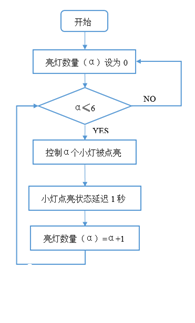

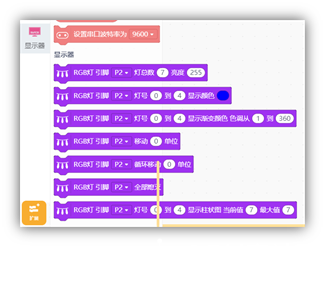

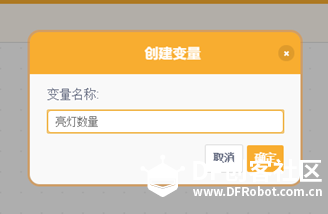

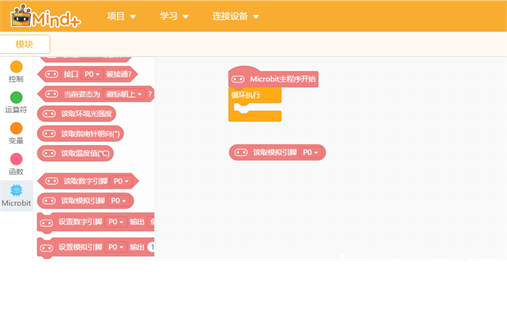

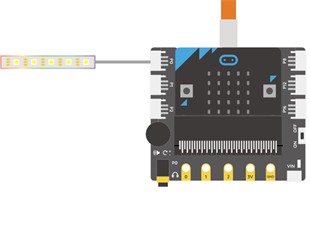

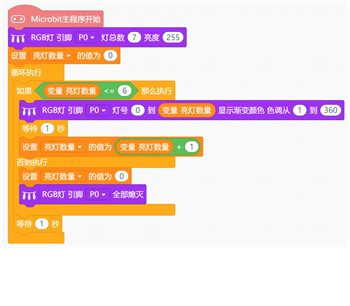

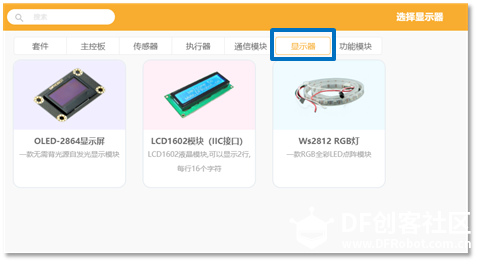

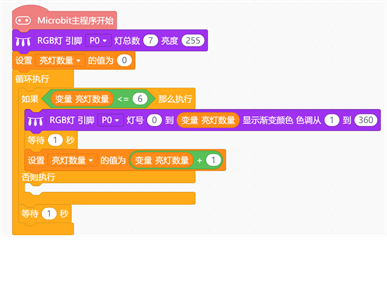

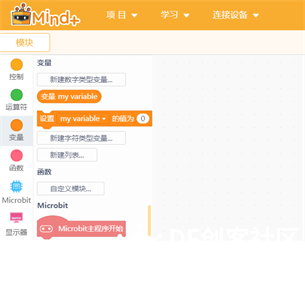

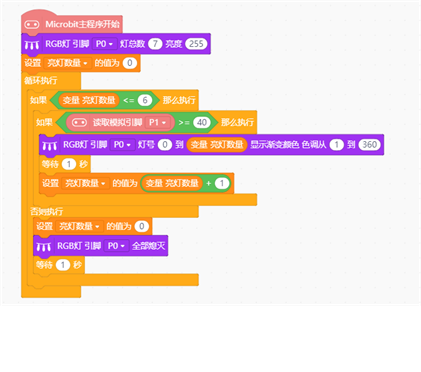

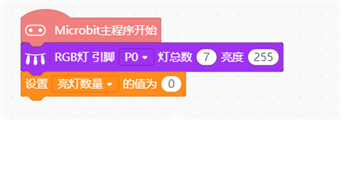

麦克的故事 上节课结束之后麦克做出了音乐盒，能发出美妙的音乐又怎么能没有酷炫的外形呢，比如说有这样的：  今天，麦克要给音乐盒增添一些色彩了，让micro:bit音乐盒变得好看起来。快来和小米老师一起动手吧... 所需元件1×micro:bit主控板  1× micro:bit扩展板  1× 彩虹灯带  彩虹灯带可以通过调节色彩调出不同颜色的灯效 1× 声音传感器模块  1× MicroUSB 连接线  任务一：点亮彩虹灯带 实现功能 通过编写程序，将程序上传至板子后，可以控制将彩虹灯带点亮并呈现七彩的效果。 硬件连接将彩虹灯带接在扩展板的P0号接口。  STEP1：扩展灯带的指令库。 使用灯带需要调用“扩展”功能中的“显示器”模块，选中“Ws2812 RGB灯”  STEP2：灯带常用指令 在指令区左侧点击“显示器”模块，所有灯带指令就会显示出来。  在使用彩虹灯带的过程中，首先选定灯带连接micro:bit的引脚、灯带灯珠的数目及颜色模式，需要调用的指令如下： 要确定灯珠使用个数和亮度，需要调用的指令是： （其中亮度最高是255，灯总数是实际灯带的灯珠总个数）  确定彩虹灯色调范围，需要调用的指令是： （灯号0代表第一个灯，色调表示360种不同的颜色）  STEP3：灯带连接引脚为P0，包含7个灯珠，设置彩虹灯效色彩范围1-360（红色--绿色--蓝色），彩灯呈现七彩效果。调整参数后，最终程序。   任务二：依次点亮彩虹灯带 实现功能 通过编写程序，将程序上传至板子后，可以控制彩虹灯带的灯珠每隔一秒点亮一盏，呈现炫彩灯效。 编写程序 STEP1：控制彩虹灯带的灯珠每隔一秒点亮一盏 需要运用可以存放变量的指令，每次来控制小灯被点亮的具体数目，需要调用指令的流程为：变量----“新建数字类型变量”，任意设定变量名称（如：亮灯数量），再单击确定。  STEP2：初始化小灯的引脚和总灯数，并设置亮度。“亮灯数量”（也可以简称为“a”）最初设定变量的初值为0（0号灯即为第一个灯珠）。  STEP3：增加“循环执行”与条件判断不等式“ <= ”,等式两边分别填上变量“亮灯数量”和判断值“6”  STEP4：当“点亮小灯数”（a）<=6时，可以点亮a+1个小灯，延迟1 s，之后让小灯数增加1，流程图如下。  STEP5：将点亮小灯数“a”最初设置为0，点亮小灯变量“a”<=6时，因为起始值是0，此时实际控制点亮小灯数为a+1，并延迟1s，接着将点亮小灯数增加1，流程为：变量---以1为幅度更改点亮小灯数。  STEP6：如此循环。直到变量“亮灯数量”大于6，在“否则执行”指令下，将变量“亮灯数量”的变量值设置成0，并且让所有小灯熄灭。  任务三：声音控制彩虹灯带 实现功能 最初灯带为熄灭状态，当发出声音时，点亮一盏灯珠，当没有声音时，灯带保持点亮部分小灯状态。 编写程序STEP1：这个任务需要运用到声音传感器，当发出声音时，声音传感器可以检测到，可以控制灯带点亮灯珠。之前章节学过声音传感器的用法，我们再来巩固一下调用方法。 调用指令的流程为：micro:bit----模拟读取引脚（P0），将P0修改为P1。 STEP2：声音传感器连接板子的P1号引脚，单击“micro:bit”模块，选择“读取模拟引脚P0”指令，并拖到脚本区。  STEP3：当声音传感器检测到声音>40且实际点亮灯的数量不超过7盏时，控制灯带点亮一盏灯珠，之后持续不断检测声音是否超过40。 流程图：  STEP4：最终程序。  更多课程，欢迎点击以下链接 入门课程 进阶课程 |
