micro:bit造物粒子（基于Mind+）11— DJ演奏台
2018-07-311.9万
AI 快速预览详细
本项目介绍了如何使用micro:bit主控板、BOSON扩展板、旋钮模块和彩虹灯带制作一个DJ演奏台。通过调整旋钮的角度，可以实现音乐演奏，并配合灯带的效果。适合零基础新手，激发孩子的创造力。
|

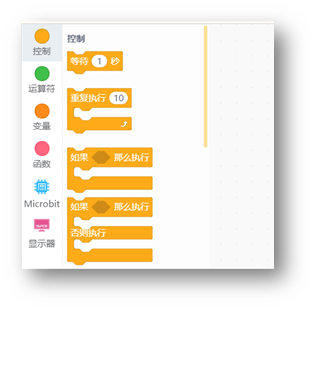

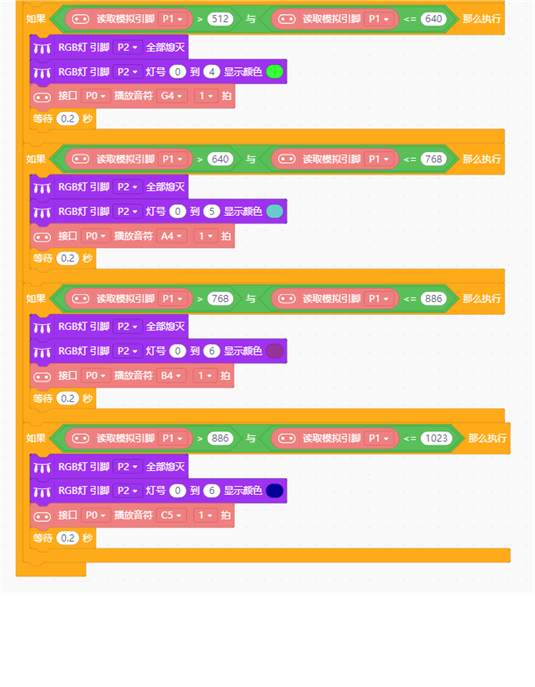

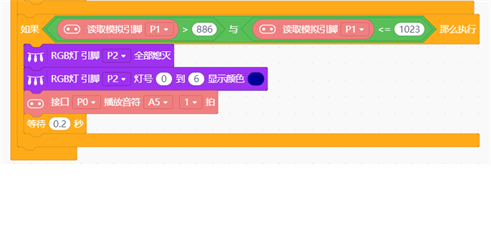

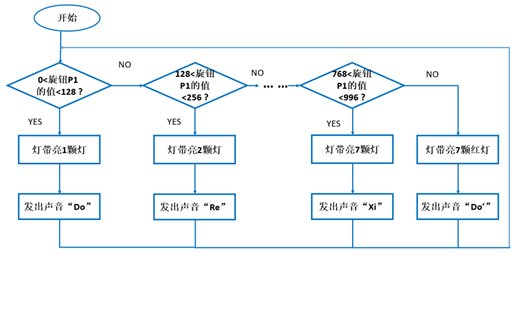

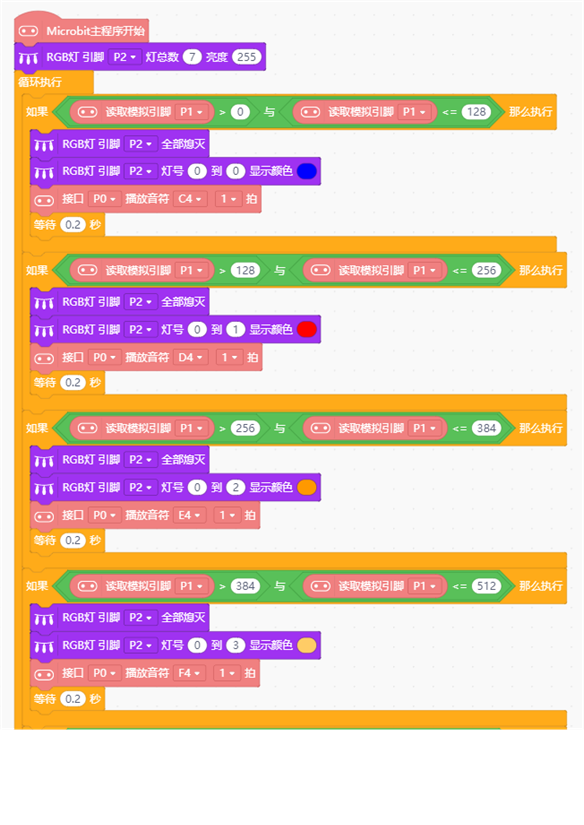

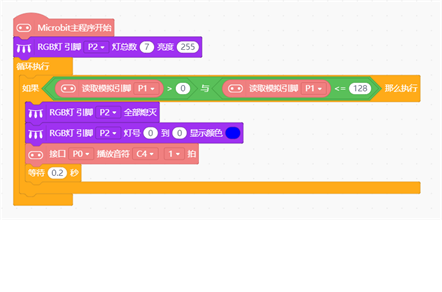

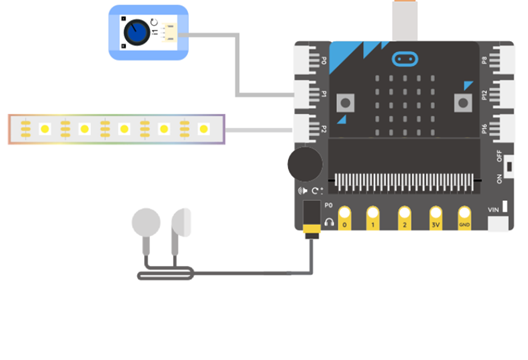

麦克的故事 马上要到圣诞节了，“要在圣诞晚会上表演个什么节目呢？”麦克很苦恼。如果能够像一个DJ一样在舞台上演奏，那一定很棒吧。   麦克决定用micro:bit与BOSON做个可以像DJ一样演奏台的装置，一起来认识一下神奇的micro:bit与BOSON吧。 所需元件1×micro:bit主控板  1×micro:bit扩展板  1× 彩虹灯带  1× 旋钮模块  1× MicroUSB 连接线  当用手调整旋钮的转动角度时，实现音乐演奏，同时配合灯带的效果实现。 当用手拨动旋钮时，对应的P1号引脚读出的模拟值在0~1023范围变化，分隔成8个小范围，对应音乐中的一个八度“Do~Do’”，对应灯带上个数的变化。  将旋钮模块接在扩展板的P1号接口； 将彩虹灯带接在扩展板的P2号接口。  STEP1：DJ演奏台的实现逻辑图。  STEP2：逻辑模块“if”的编辑，逻辑模块可以进行以下编辑操作。  STEP3：判断旋钮输入（P1）的值的范围，对应灯带与音效。以下是第1个区域的控制程序。  STEP4：由于只有7颗灯，在第8个区域中，可以通过不同的灯带表现形式来表达“Do”。  STEP5：最终程序。   为了可以方便进行演奏，需要给DJ演奏台做一个便于操作的外观。 1. 给旋钮做个手柄，方便进行操作  1. 将旋钮固定好之后，将每个音的范围标注出来。  把micro:bit主板的5×5LED点阵也利用起来，当演奏出不同的音节时，对应显示该音节。尝试一下制作一下吧！ 更多课程，欢迎点击以下链接 入门课程 进阶课程 |
