桌上彩虹是一个使用Tinkercad建模和Arduino UNO控制的多彩灯光项目。硬件清单包括旋转编码开关、红外距离传感器和环形12颗粒全彩灯。通过旋转拨盘可以改变灯光颜色，手势可以调节亮度。项目中遇到的主要问题是红外传感器读数不稳定，通过更换电源解决了这个问题。程序设计中的难点包括过滤旋转编码器的错误信息和实现流畅的颜色变化。这个项目适合零基础新手和STEM教育，能够激发创造力和动手能力。
|

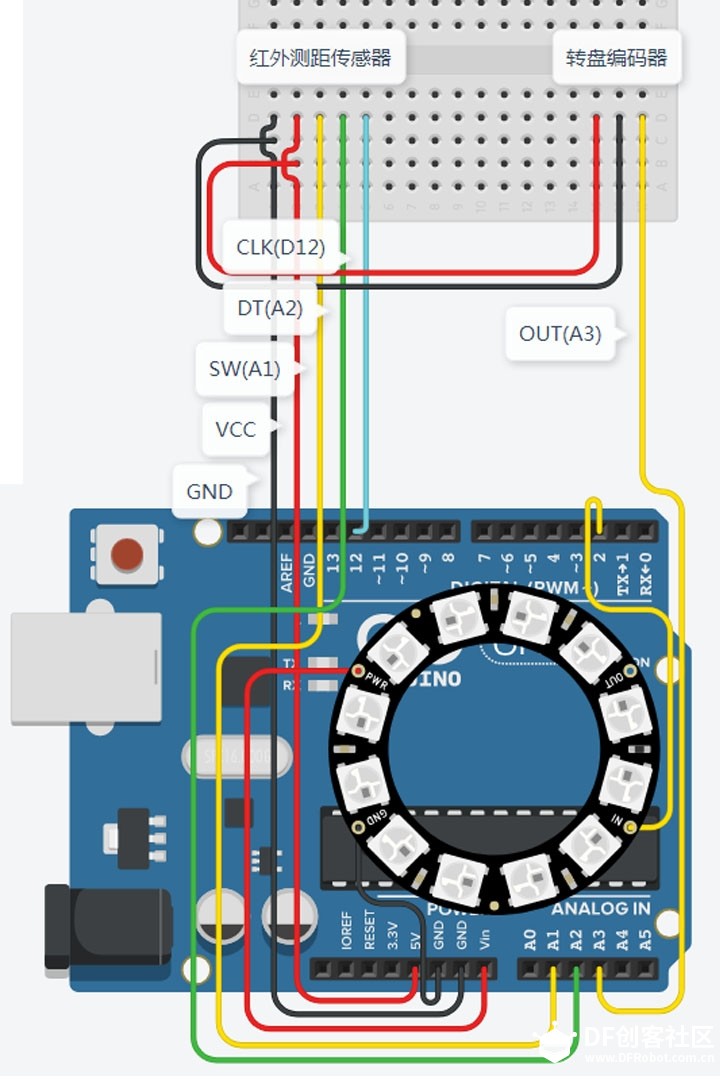

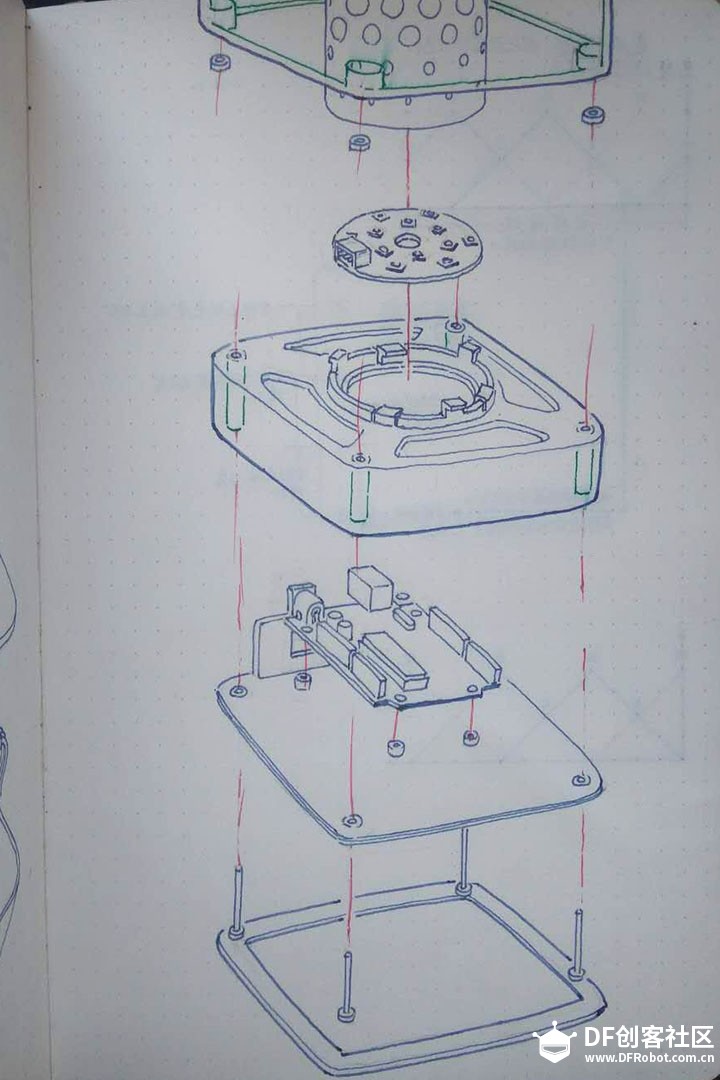

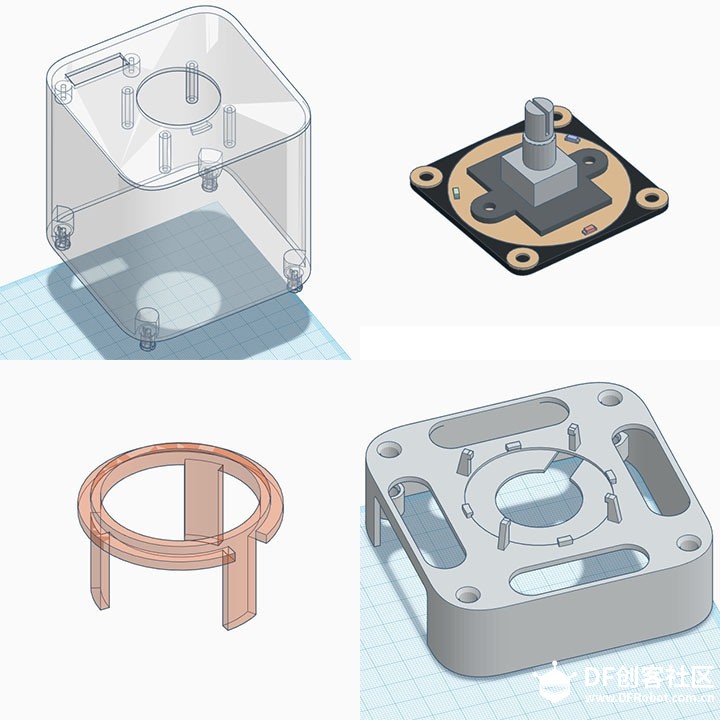

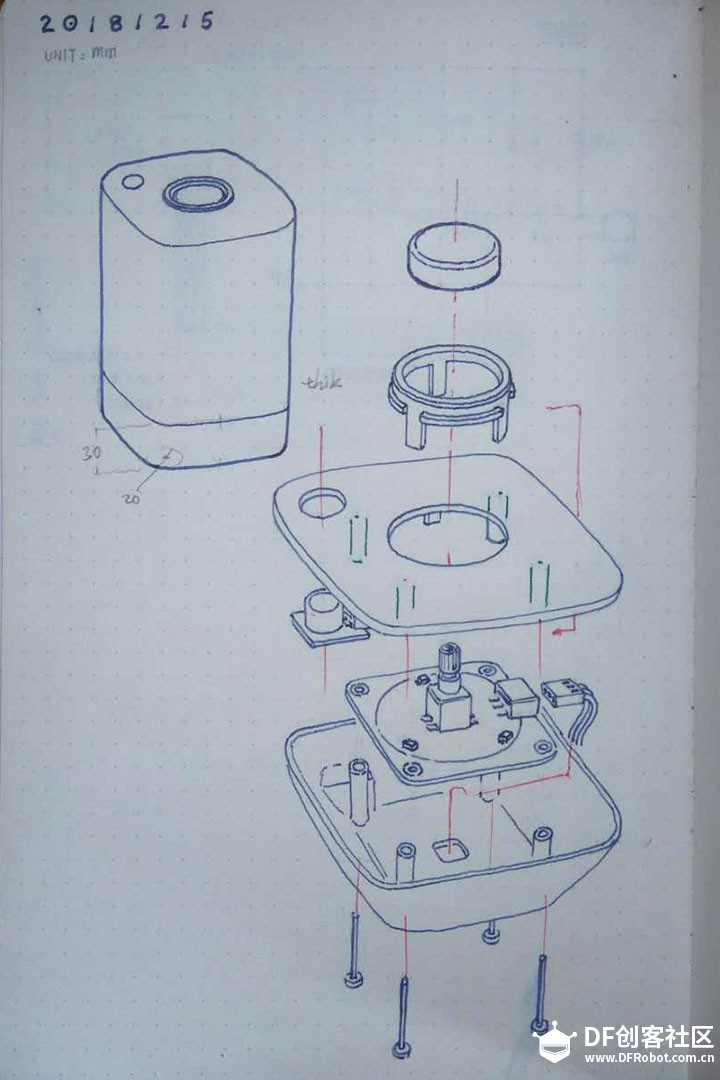

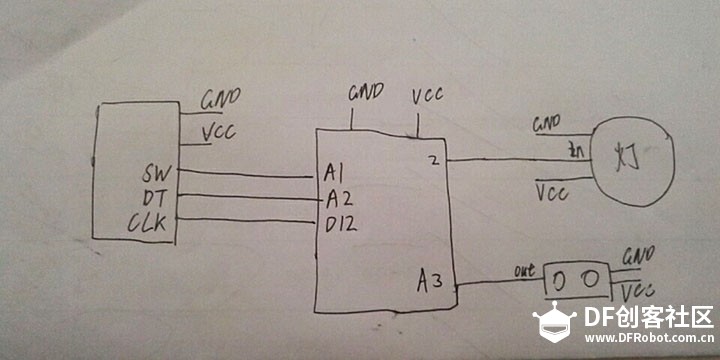

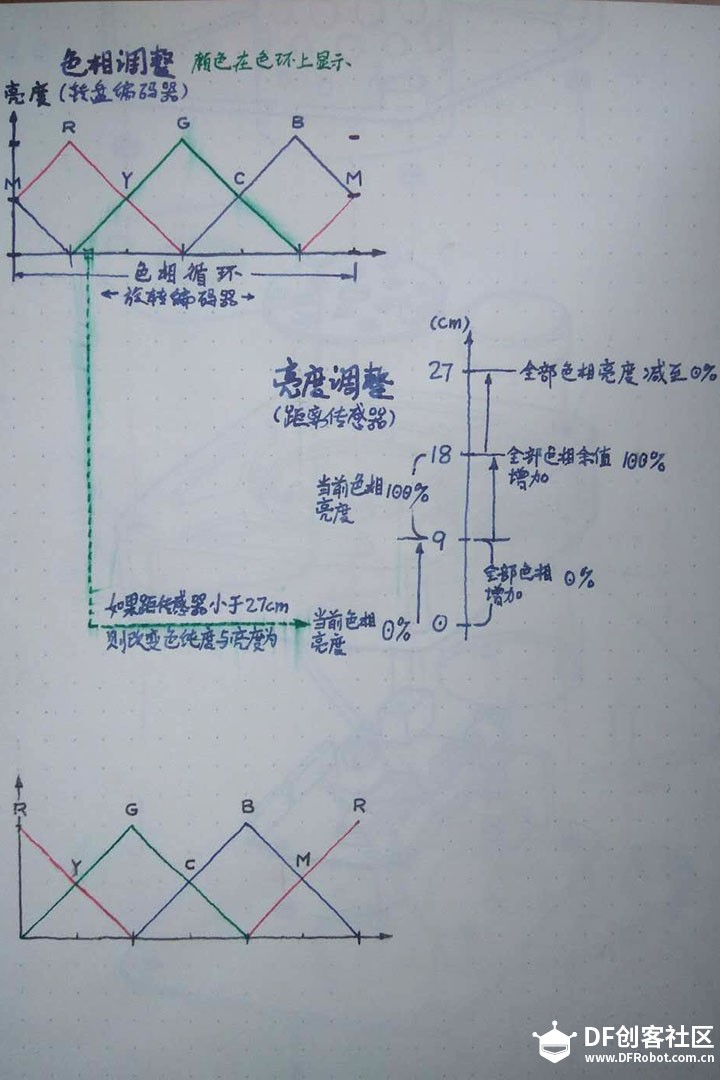

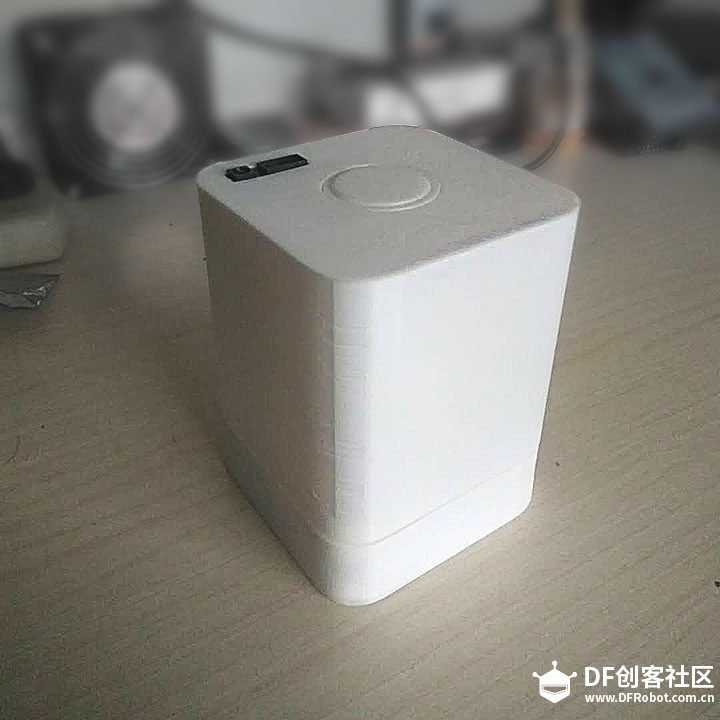

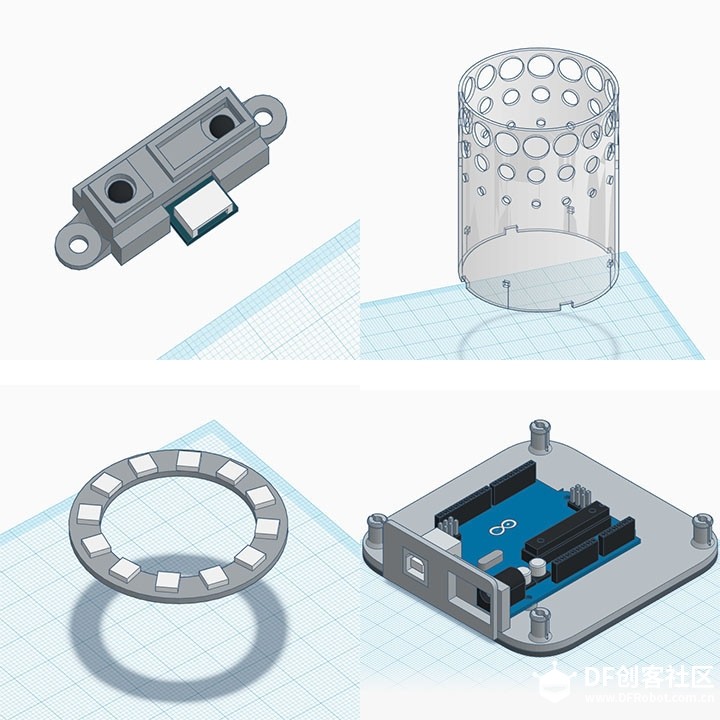

桌上彩虹（使用tinkercad创作） 将各种颜色的灯光出色的表达出来，给你想要的各种色彩，轻轻触动让室内色彩千变万化，多种颜色随意切换，还可以调节亮度，梦幻的颜色如此真实。这件作品的名字叫做 桌上彩虹。 旋转拨盘即可改变这盏灯的颜色，做个手势改变它的亮度。  这个项目由我和朋友两人利用业余时间共同完成完成的。 我负责产品的造型和结构设计，程序部分交给了我的朋友（我仅会套用简单的命令，稍微复杂就不知咋写了）。陌生的传感器也无意中增加了项目的难度，电源的电流不够大让红外传感器的读数飘忽不定，直到无意中更换了电源才勉强解决。想做出好用的项目还有好多问题需要解决。 建模：刘铭 电气与程序设计：金煜人  朋友画的原理图  功能设计，道理讲得通但码出程序超难T-T   最初的设计稿，建模过程改动很大。  用tinkercaad画出的布线设计，十二个灯珠吃电很多，改用Vin脚供电了。 关于程序设计的建议 其实程序主要有2个难点 一个是旋转编码器，理论上很简单，时间测试时发现需要过滤掉错误的信息。我初步测试完成后还发了个帖子，记录了一下心得。 亮度就是按比例减小RGB的值 第二个难点就是灯的颜色变化怎么流畅，通过红、橙、黄、绿、青、蓝、紫的RGB颜色数值变化规律写的 https://www.cnblogs.com/zealot527/p/10184211.html 以下是建模部分 Tinkercad可能是最容上手的CAD工具了（大概是CAD）你能看到的界面上的功能也基本就是是它的全部功能了。界面虽然很简洁但并非只是个简单的玩具，如果你专心的使用它，活用缩放、移动、布尔组合也能做出相当惊艳的作品。配合对齐工具还可以让模型做的相当的精准的。   小贴士：看看灯罩的四个角，Tinkercad的图元中自带紧固插件，有了它，买螺丝的钱可以省了    项目链接 https://www.tinkercad.com/things/bJflBqRHazk- https://www.tinkercad.com/things/aWP6jLuptVm- 项目用到的零件：旋转编码开关、红外距离传感器、环形12颗粒全彩灯、Arduino UNO。 项目链接中已包含示例代码。 写在最后：TvT 如果真的想做出可以和小米叫板的彩灯，推荐使用使用Autodesk旗下的Fusion360和EAGLE！！ |
