让翅膀在指尖上舞动：用铁丝制作在指尖扇动的小机械
2019-02-187011
AI 快速预览详细
这个项目是一个使用2mm钢丝和其他简单材料制作的指尖机械翅膀。通过简单的机械结构，翅膀能够随着手指的弯曲而扇动。制作过程包括制作底座固定架、V型摆动杆、指套和翅膀。整个项目适合零基础新手，可以激发创造力和动手能力。
|

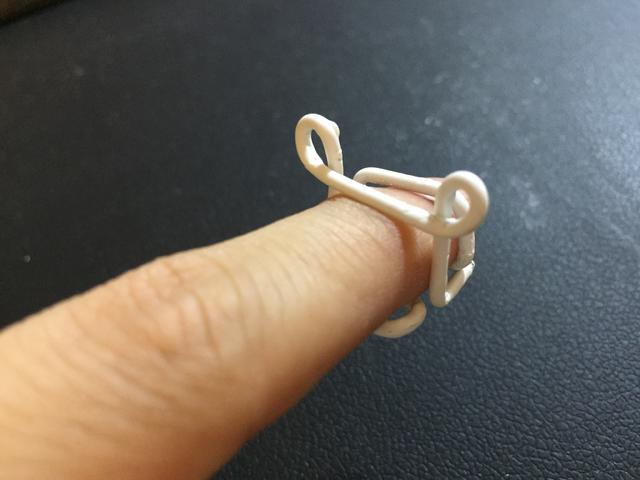

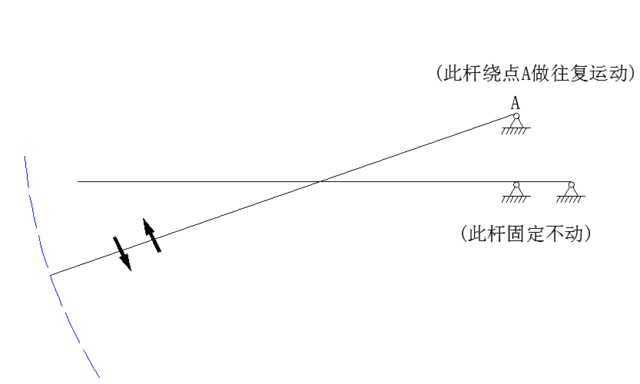

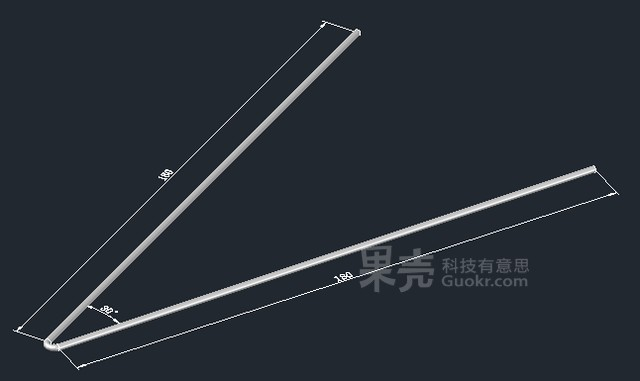

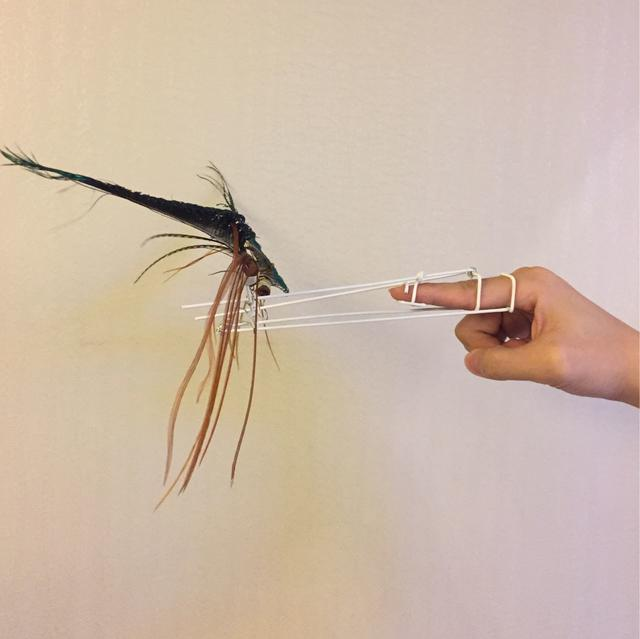

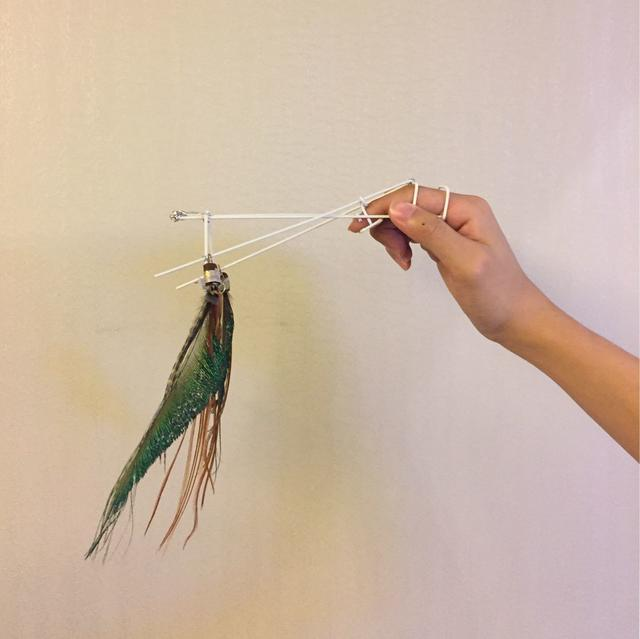

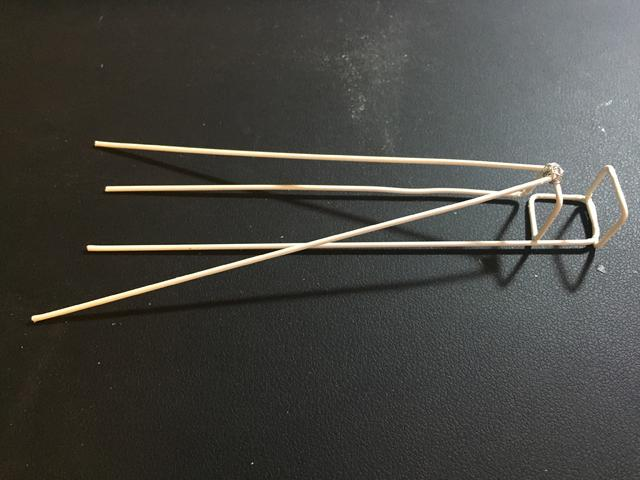

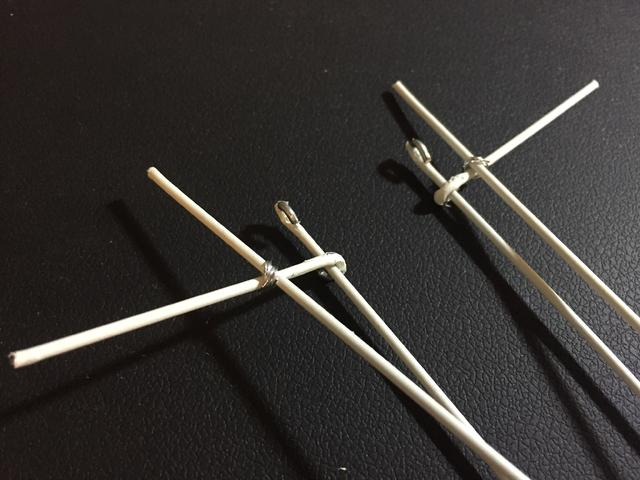

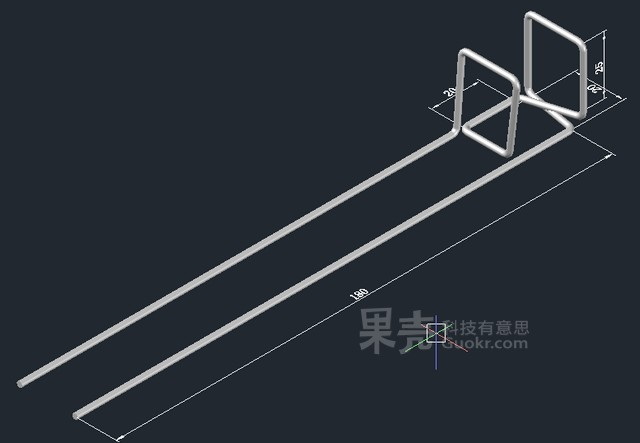

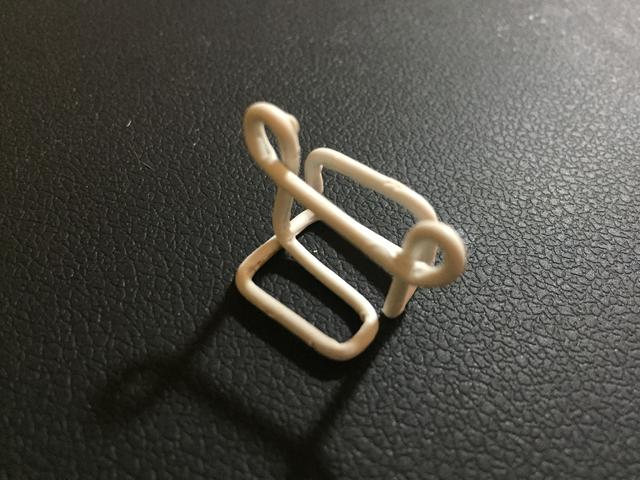

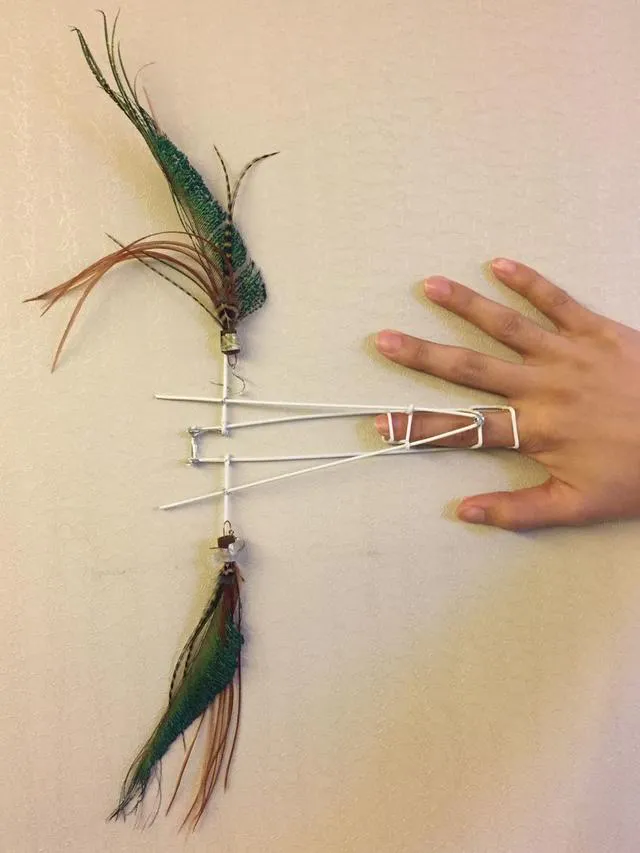

DIYer:Cast 制作时间:30分钟 制作难度：无 GEEK指数:（机械入门级）  图片来自网络  很久以前就在网上看到过这两张有意思动图，图中的小装置机械结构并不复杂，考虑了下身边有的材料以及制作的精细程度，我决定做一下第二个结构。 首先分析一下机械结构，这是一个非常简单的拍击动作。 准备工作 先看下受力简图   食指弯曲前  食指弯曲前俯视图  食指弯曲后 结构非常简单，食指前部弯曲产生的力，使上面的摆动杆件绕着A点旋转做往复运动。往复弯曲食指时，固定杆不动，摆动杆朝着墙内外摆动，横杆便相对于点B做朝着墙内外往复的摆动。 结构讲解完毕，现在开始把它做出来吧！ 材料 2mm粗细的钢丝1m左右 橡皮筋4根 硬纸片两张 水笔芯2根 工具 一把尖口钳 一把虎口钳 透明胶 制作 这个机械结构整体可以分为4个部分，之后再组合就可以了。 底座固定架 V型摆动杆 指套 翅膀 制作底座固定架 手掌平放到桌子上，俯视图估算了一下自己的指节宽度差不多是16mm左右，所以按照钢丝结构就大个3-4mm可以了，由于手指弯曲方向，考虑到结构的灵活性，竖直边需要25mm的长度。 钢丝各段长度如下：180—20—25—20—25—20—20—20—25—20—25—160mm  底座固定架弯折示意图  制作V型摆动杆 V型摆动杆弯折示意图 按照示意图用工具弯折好摆动杆和固定杆后，用细铁丝如下图联结起来。  制作指套 指套的作用就是使摆动杆能够随着手指的弯曲而上下摆动，所以只要能满足牢固的戴在食指的第二指节上就行了。 弯折钢丝的过程请务必使用两把钳子，不要用手啊！看起来很柔软的钢丝，一不小心很容易划伤自己的！DIYer把把都是血泪…TAT。  用一段钢丝，先绕两个小圆孔，方便后面摆动杆通过，然后再分别扭到前后绕两圈，方便让食指套上去固定住。重点在有两个孔洞，其他看大家的自由发挥。  尝试带上指套，能固定在第一指节上就好了。 接下来一步非常重要，要先把V字摆动杆通过指套上的圆孔，接下来再去做后面的翅膀，因为后面要捆扎了。 制作翅膀 翅膀的制作，相当于是一个「翅根」加上一个「羽翼」，「翅根」的这个连杆分别和摆动杆与固定杆联结，就像下图一样，连杆的一头完全挂到固定杆上，连杆和摆动杆的交叉处就用细铁丝固定一下，不要固定的太紧，这里是为了能转动，所以松懈一些就好。我们最后再确定怎么摆动最合适。  “翅根”连杆固定好以后，尝试扑闪两下，觉得ok的话，就可以找「翅膀」，用胶带纸或者双面胶缠到“翅中”连杆上就好。 我是从女友的羽毛耳环那儿借了两根羽毛，其他找到羽毛的方法可以是猫咪玩具，可以是鸡毛掸子，最不济就用服装的吊牌吧…大家可以发挥想象力，做出更好看的翅膀~ 组合整个结构 直接上图：  固定长度可以自由调节，长度越长翅膀扇动幅度越大。（由于这是一个比较柔性的机械结构，所以摆动杆穿过固定架就可以了，不需要做到完全对称的弯折。） 最后，要用细铁丝把固定杆的头部联结一下，连杆的头部到固定杆头部的距离也可以用细铁丝固定一下哦, 这样能让整个小机械更稳定。 作者：Cast 来源：果壳 |
