在Mind+中，使用TM1650四位数码管非常方便。

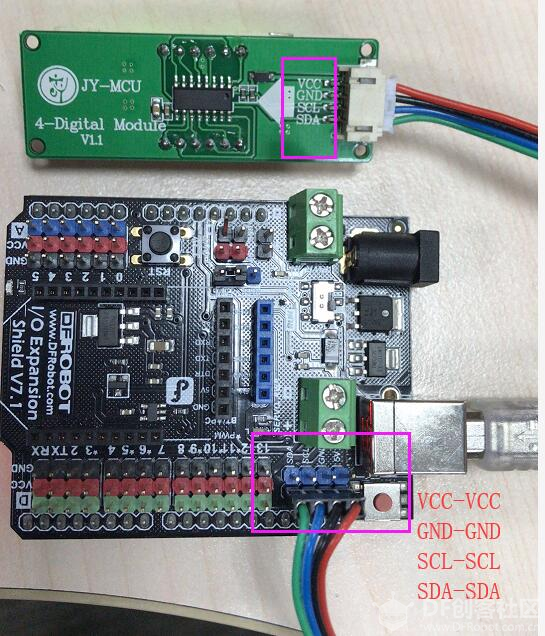

接线：
TM1650是IIC通讯的，因此四根线连接板子对应的即可。
注意数码管的驱动芯片多种多样，请确认你使用的板子的产品介绍上是使用TM1650驱动的。
[Mind+]TM1650四位数码管如何使用？图1

编程：
1、准备好Mind+V1.5.0以上版本
2、以Arduino为例（microbit及掌控板也可以使用），上传模式中打开“扩展”，加载arduino uno板，再次打开扩展库，选择”显示器“中的”TM1650四位数码管“。
[Mind+]TM1650四位数码管如何使用？图2

3、进行编程，开关显示屏，显示字符，控制小数点即可
[Mind+]TM1650四位数码管如何使用？图3

效果：
