钥匙忘带提醒器
2019-05-202.7万
精华项目
AI 快速预览详细

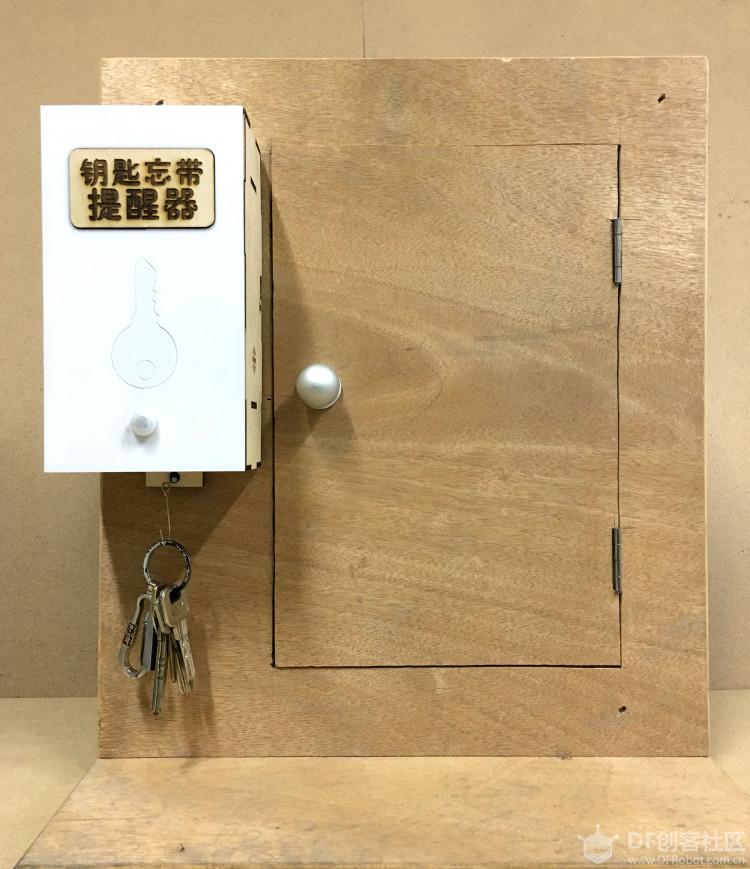

钥匙忘带提醒器是一个基于Arduino UNO的智能家居项目，通过避障传感器、人体红外传感器和语音播放模块，实现对用户进出家门时是否携带钥匙的提醒。该项目包括设计外观结构件并进行激光切割、组装外观结构、设计制作挂钥匙结构、安装LED灯和各种传感器，并编写控制程序。最终效果是当用户进出家门时，系统会根据情况发出语音及灯光提醒，确保用户不会忘记带钥匙。
 【视频演示】 【制作背景】 在日常生活中，人们上班、上学、外出有时不小心把带房门钥匙而无法开门，或开门后钥匙随手乱放，要用到时又找不到，这是一件很麻烦的事情，既影响正常的工作和生活，又会造成一定的经济损失。于是我设计了一个钥匙忘带智能提醒器，它会根据不同的情况对我们进行语音及灯光提醒。 【功能描述】 打开电源开关，指示灯会闪烁三下，提示电源已打开。如果我们从外面回家打开房门时，避障传感器检测到开门了，人体红外传感器马上去检测有没有人，如果从外面进来，里面没有人，面板上的指示灯就会闪烁，再由触碰开关检测是否挂有钥匙，如果没有，语音播放模块就会播放叫我们把钥匙挂在提醒器的语音提醒。钥匙挂上后指示灯就亮黄色提醒及时关门，把门关上，灯就灭了。如果挂有钥匙，提醒器就不会发出语音提醒了。 假如，我们要外出从里面打开房门时，同样道理，避障传感器检测到开门了，人体红外传感器马上去检测有人，指示灯也会闪烁，而触碰开关检测到有钥匙，喇叭就会播放叫我们记得要带钥匙的语音。如果没挂有钥匙，就不会播放提醒的语音了。 【硬件清单】

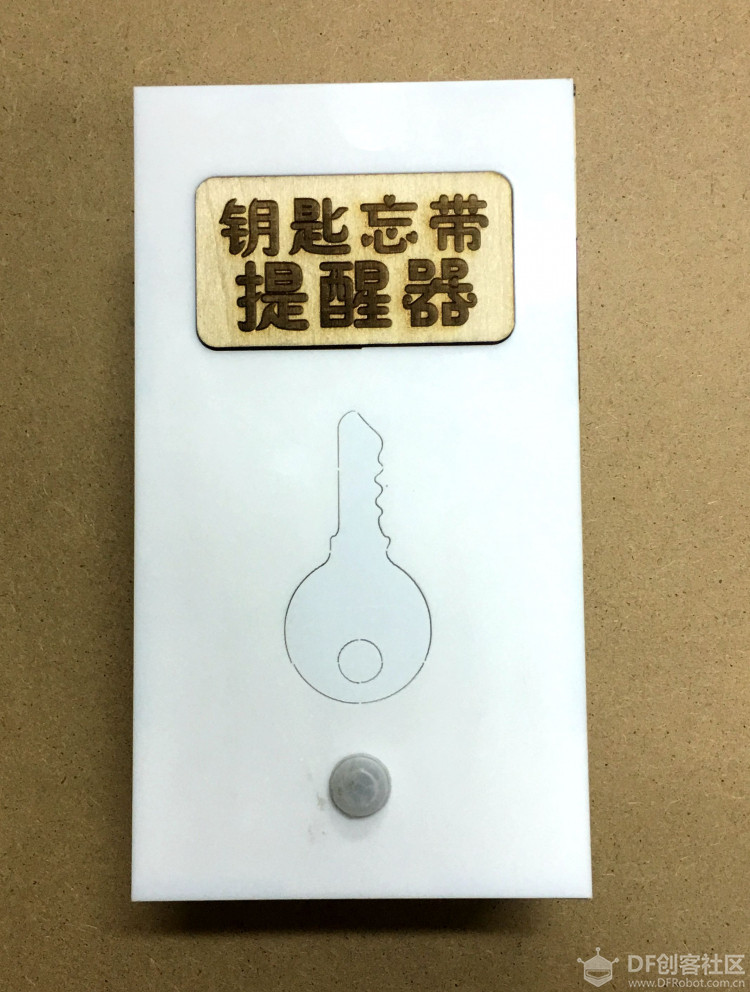

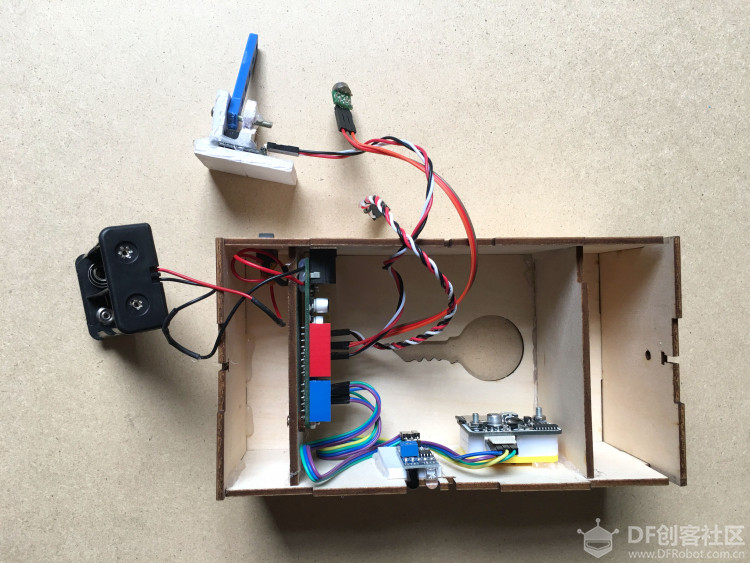

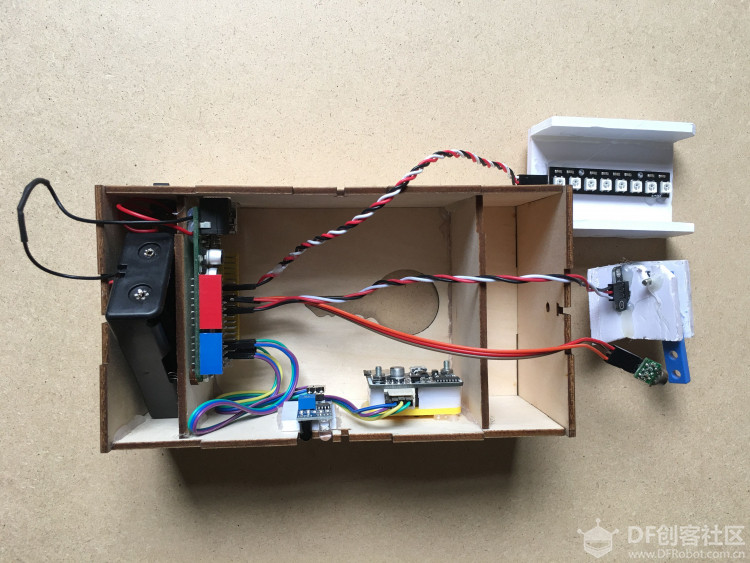

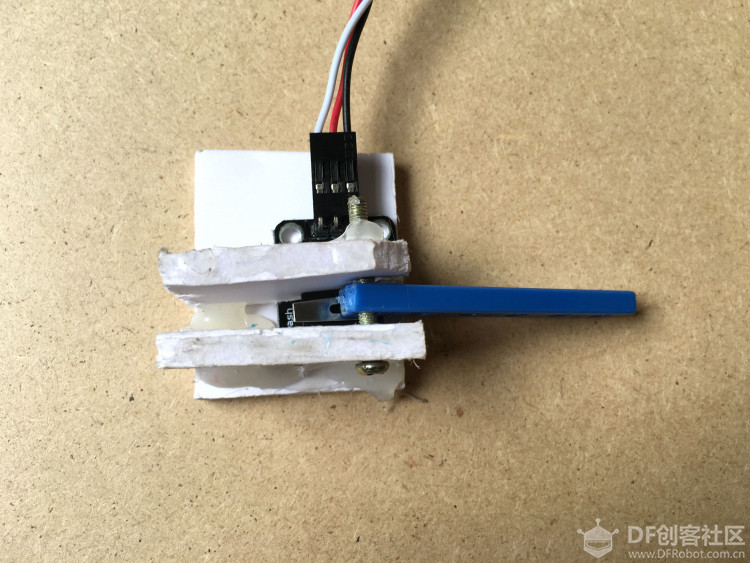

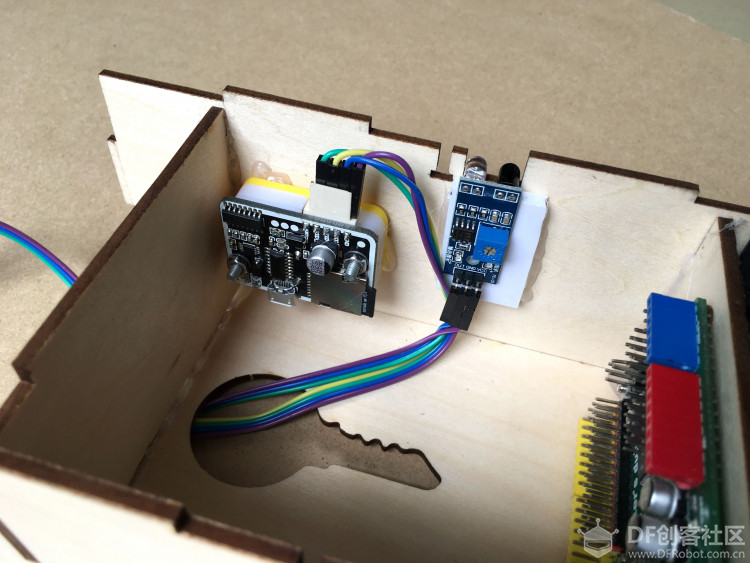

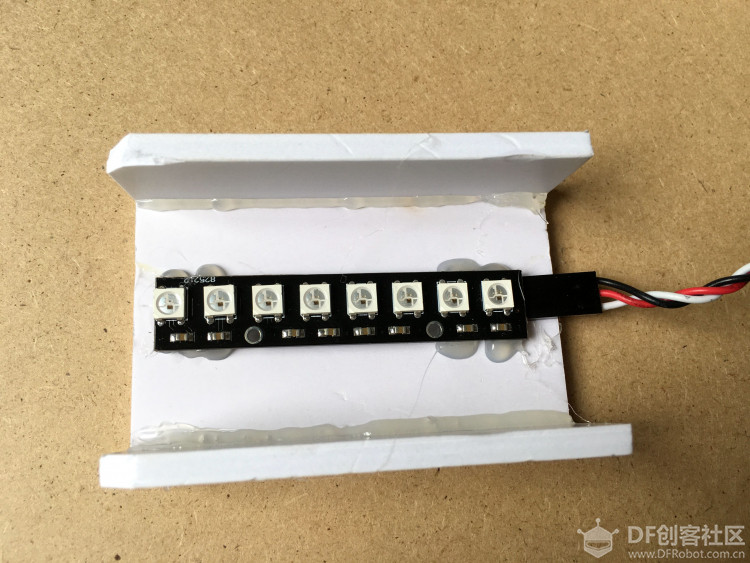

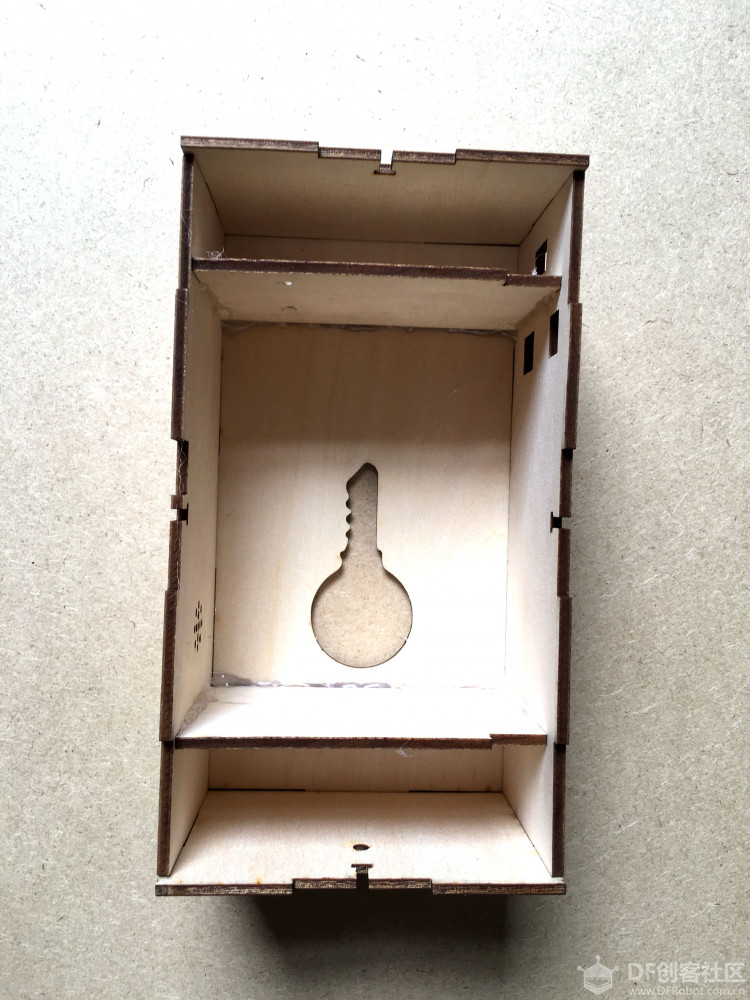

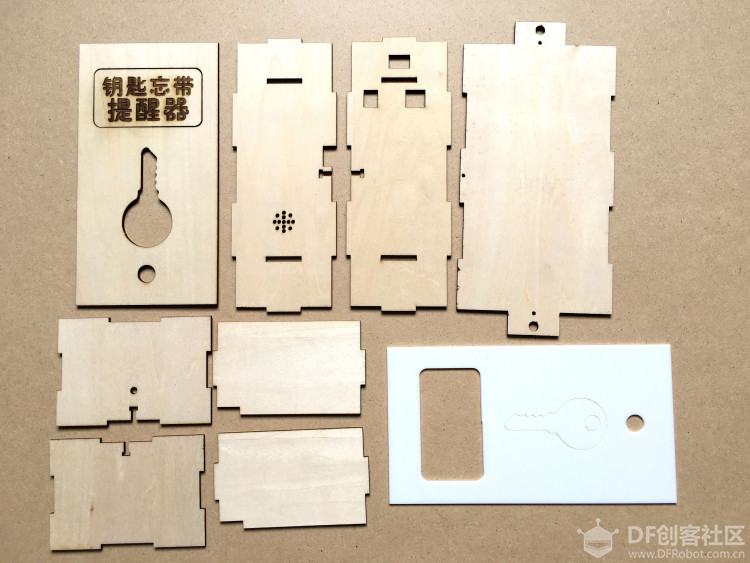

【制作过程】 1、设计外观结构件并进行激光切割 为了使外观更加好看，外观我采用椴木板，先在电脑上设计图纸并用激光切割机进行切割。  2、组装外观结构 组装时我用热熔胶对连接部分加以巩固。  3、设计制作挂钥匙结构。 主要实现当挂上钥匙时，触碰开关打开，当取下钥匙时，触碰开关关闭。  4、安装LED灯、避障模块、人体红外模块及语音播放模块等，并与Arduino主控板连好线路 语音播放模块与LED灯主要是提醒我们进出门时挂、取钥匙，红外避障模块主要检测门有没有打开，人体红外模块主要判断是人是进门还是出门。       5、最后装上后盖和亚克力面板。  6、录制提示语音及测试语音播放模块 为了提醒我们进出门别忘记挂、取钥匙，我分别录制了两段语音，把它拷贝到microsd卡中，然后把卡插到语音播放模块中进行测试。 7、编写程序 安装好各硬件部分，接下来就是开始编写控制程序，编写好程序后，把程序上传到ARDUINO控制板上。  作者其它帖子 ◆ 小尚，别跟丢了！——自动跟随的麦克纳姆轮小车 https://mc.dfrobot.com.cn/thread-296803-1-1.html ◆ 来吧！一起动手制作一台架子鼓 https://mc.dfrobot.com.cn/thread-289948-1-1.html ◆ 炫彩电子钢琴的设计与制作 https://mc.dfrobot.com.cn/thread-280116-1-1.html ◆ [micro:bit×OBLOQ物联网挑战赛第三轮] 坐姿矫正仪 https://mc.dfrobot.com.cn/thread-269139-1-1.html ◆ 【挑战2】基于物联网的智能闸道、人数统计与安全预警系统 https://mc.dfrobot.com.cn/thread-268643-1-1.html ◆ 物联网比赛第一关：远程监测温度和亮度 https://mc.dfrobot.com.cn/thread-268162-1-1.html ◆ 来来来，让我们一起来打地鼠! https://mc.dfrobot.com.cn/thread-268413-1-1.html |
