激光打靶器是一个基于Arduino UNO R3的项目，通过光敏传感器检测激光射中靶心，舵机控制靶子倒下，数码管显示击中时间。硬件清单包括Arduino UNO R3、舵机、光敏传感器等。通过这个项目，孩子们可以在实践中提升射击技能，感受成为神枪手的乐趣。

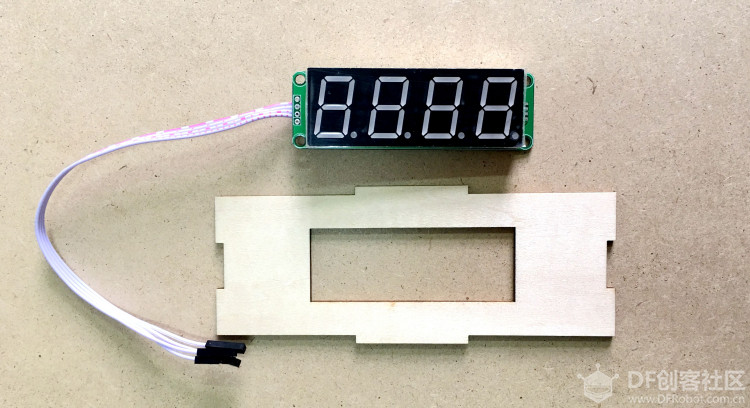

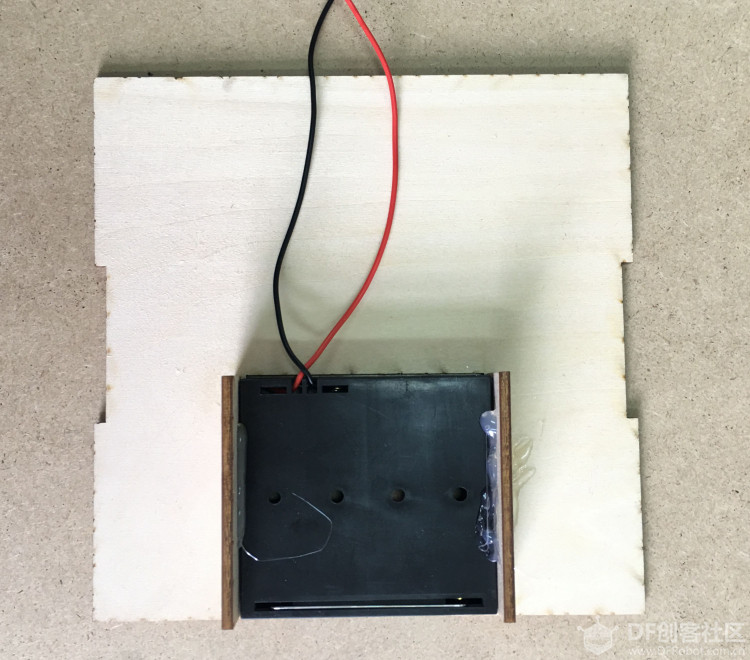

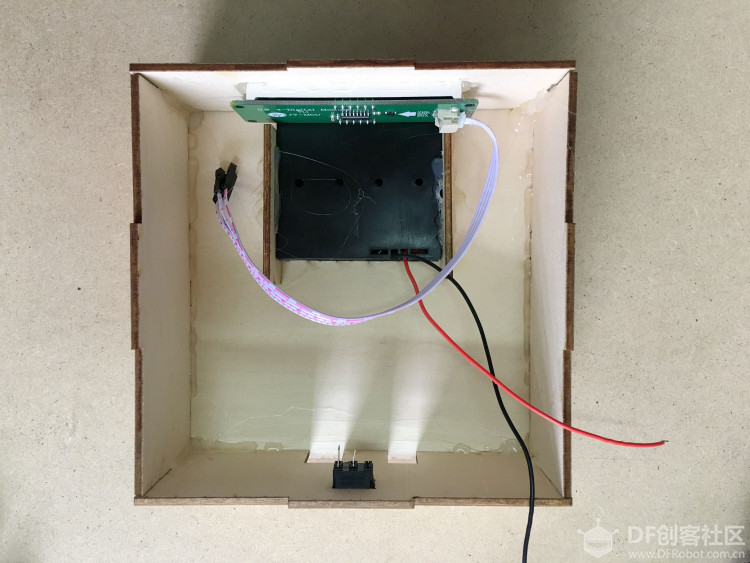

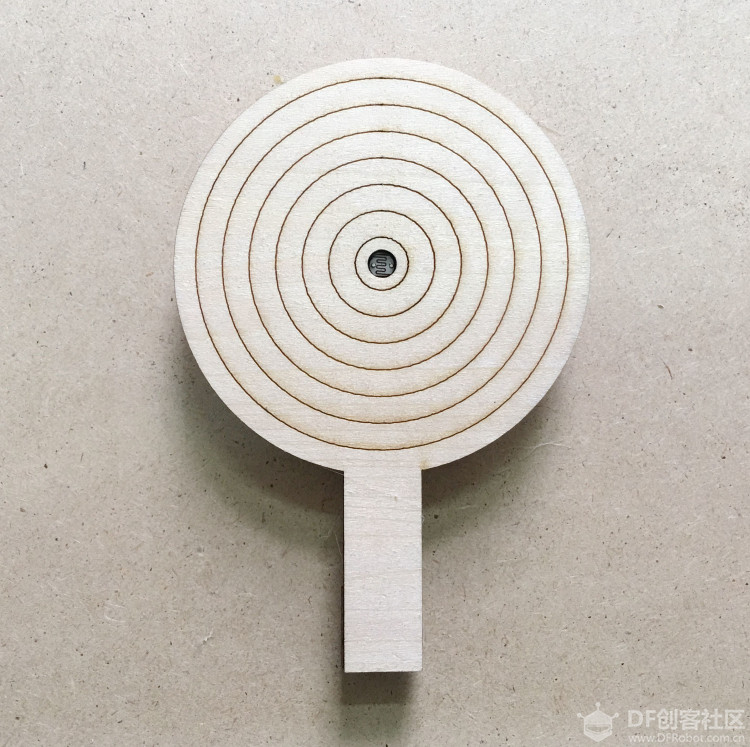

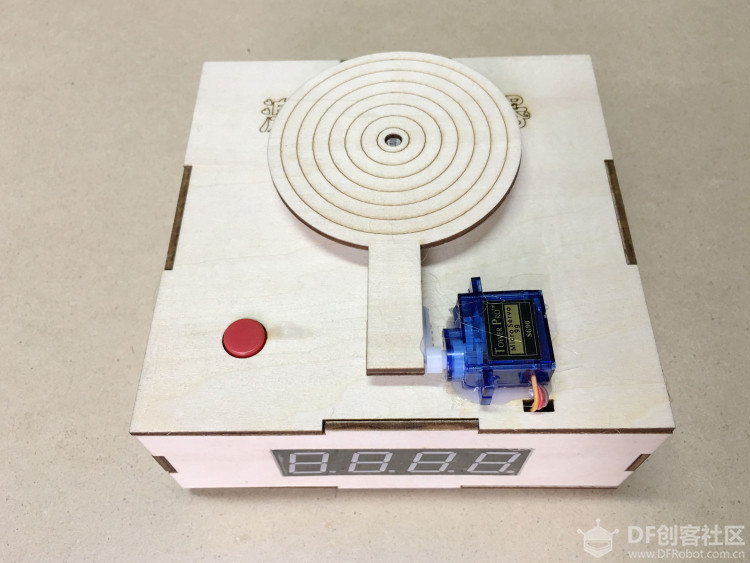

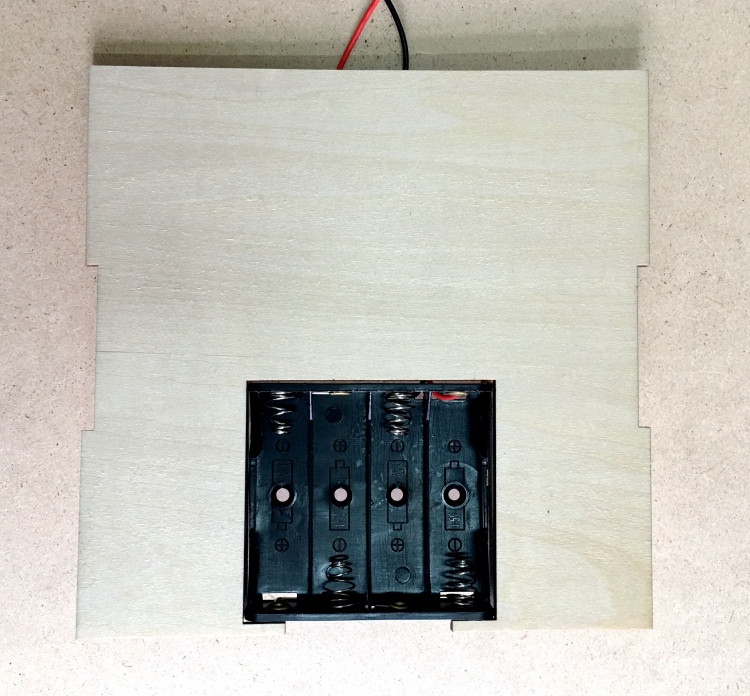

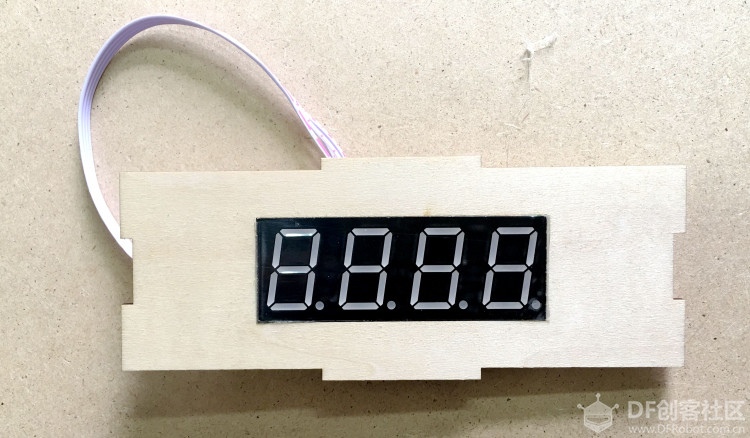

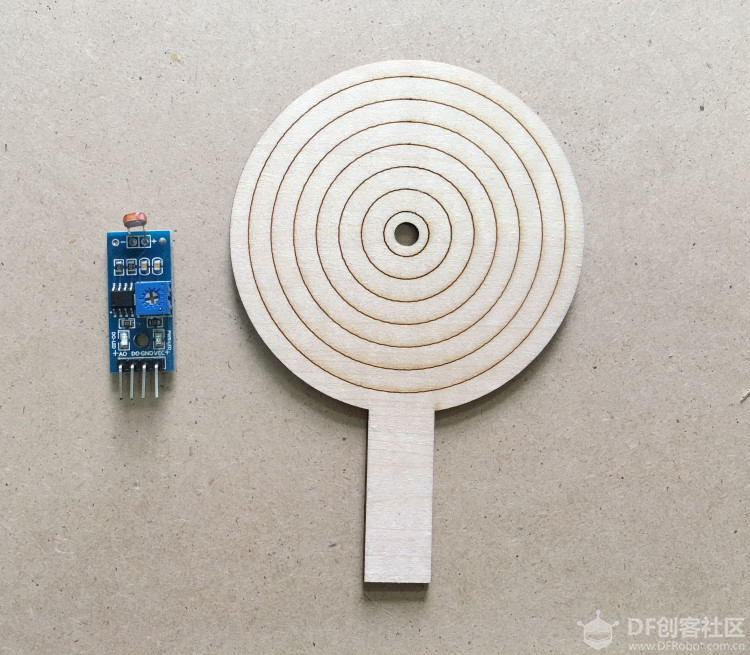

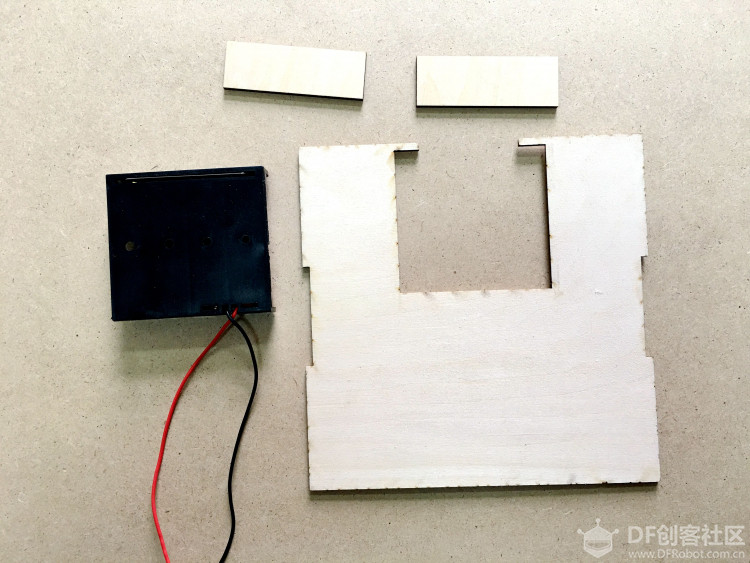

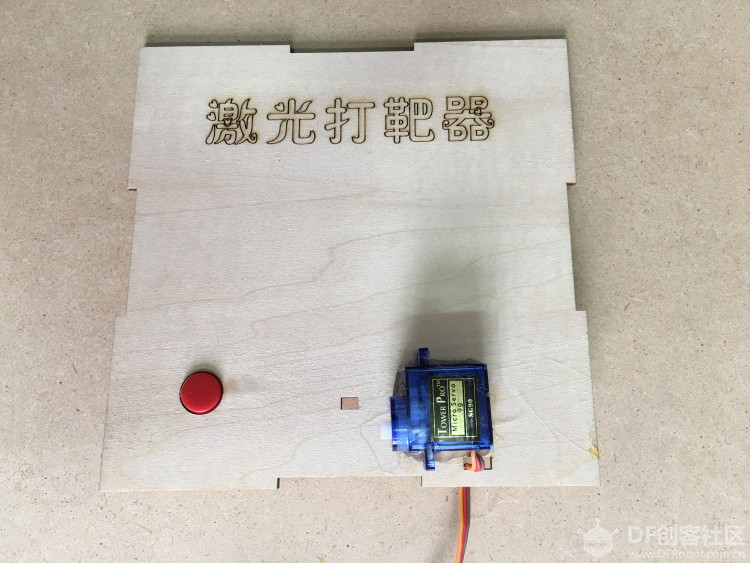

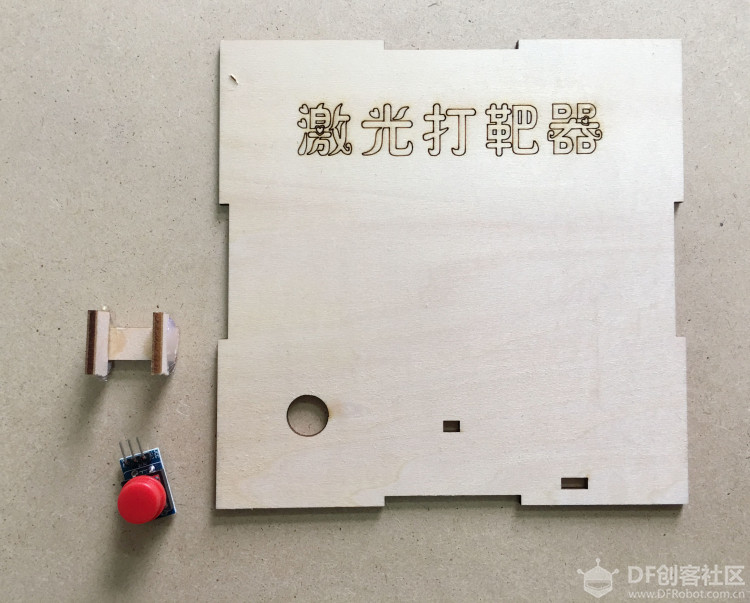

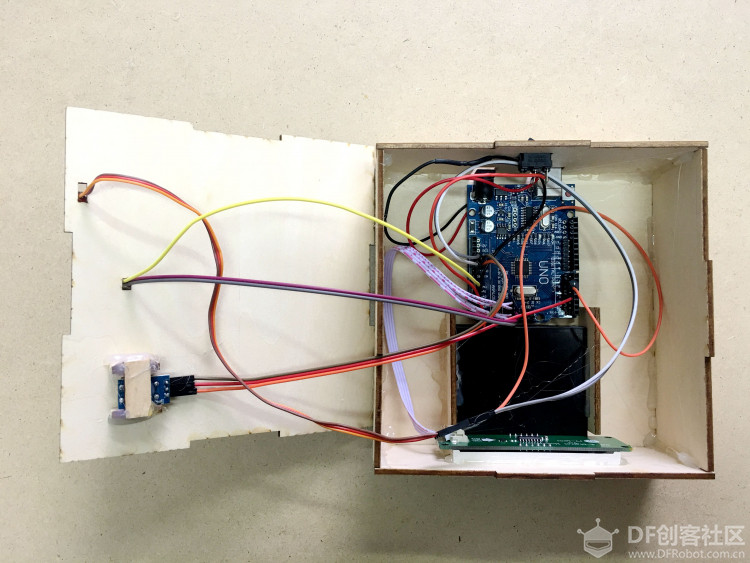

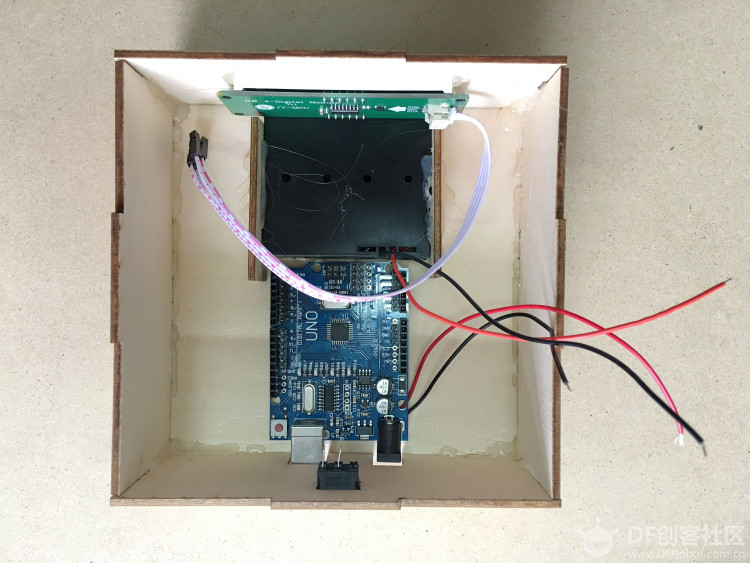

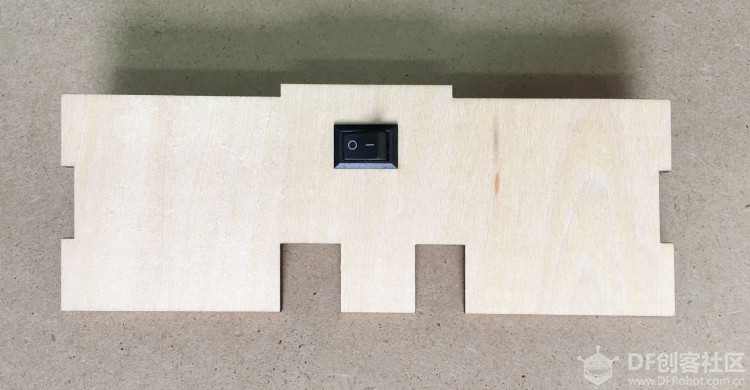

 【视频演示】 “日落西山红霞飞，战士打靶把营归把营归，……毛主席听了心欢喜，夸咱们歌儿唱的好，夸咱们枪法数第一……”这首《打靶归来》相信大家都比较熟悉。手枪是男孩子的最爱，他们个个都想成为神枪手，要想成为神枪手并不容易，要经过长时间的刻苦训练才能有望成为一名神枪手，来吧！让我们一起做一个激光打靶练习机器，通过我们的不断练习，真正成为一名名副其实的神枪手。 【工作原理】 我们用激光笔来代替手枪，用光敏传感器来检测是否射中靶心，当光敏传感器检测到激光射中它时，就把相应的值告诉主控板，主控板然后发出指令让靶子倒下，表明射中了靶心。靶子是用舵机来控制的，当射中靶心时，舵机转运一定的角度让靶子倒下，按一下按钮，就让靶子再次竖起，重新开始。为了比较枪手的击靶水平，我们可以通过从开始到击中靶心所花费的时间来判断，当按下按钮时开始计时，时间在数码管上显示出来，击中靶心后，马上停止计时，这时候数码管上显示的时间就是这次打靶成功所让花的时间。我们可以通过比较各自的时间判断射击水平。 【硬件清单】 Aduino UNO R3 1 舵机 1 数码管 1 光敏传感器 1 按键 1 电池盒 1 杜邦线 若干 激光切割件 1 【结构设计】 1、激光切割件设计 我们先利用软件在电脑中设计出激光打靶器的外壳，并用激光切割机切割了椴木板外壳。（黑色的为切透，红色的为划线）  2、把电池盒安装在底板上，用热熔胶固定，如下图：    3、把数码管安装到其中一个侧面板上，用热熔胶固定，如下图：   4、把开关安装到另一侧面板上，并用热熔胶把底板和侧面板固定好，如下图：   5、把Aduino主控板固定在底板上，如下图：  6、把按钮和舵机安装在面板的相应位置，如下图：   7、把光敏传感器安装在靶子的背面靶心位置，如下图：   8、把各个传感器用杜邦线与Aduino主控板相连接，对应连接针脚如下： 按钮→D3 光敏传感器→A0 舵机→D5 数码管→2IC  9、把按钮和舵机安装在面板的相应位置，如下图：  【程序编写】  作者其它帖子 ◆ 小尚，别跟丢了！——自动跟随的麦克纳姆轮小车 https://mc.dfrobot.com.cn/thread-296803-1-1.html ◆ 来吧！一起动手制作一台架子鼓 https://mc.dfrobot.com.cn/thread-289948-1-1.html ◆ 炫彩电子钢琴的设计与制作 https://mc.dfrobot.com.cn/thread-280116-1-1.html ◆ [micro:bit×OBLOQ物联网挑战赛第三轮] 坐姿矫正仪 https://mc.dfrobot.com.cn/thread-269139-1-1.html ◆ 【挑战2】基于物联网的智能闸道、人数统计与安全预警系统 https://mc.dfrobot.com.cn/thread-268643-1-1.html ◆ 物联网比赛第一关：远程监测温度和亮度 https://mc.dfrobot.com.cn/thread-268162-1-1.html ◆ 来来来，让我们一起来打地鼠! https://mc.dfrobot.com.cn/thread-268413-1-1.html |
