【3D打印】12V直流电机调速器外壳

2021-11-036013

justsoso_sl

UID: 10399

7文章

0粉丝

10获取喜欢

精华项目

AI 快速预览详细

本文介绍了如何通过3D打印为12V直流电机调速器设计一个外壳。调速器支持12V-40V输入电压，功率范围0.01-400W，具备过压保护功能。外壳设计要求包括包裹电子元器件以避免短路和烫手，预留散热孔方便散热，并裸露接线柱方便接线。文章提供了详细的3D建模步骤和装配视频，适合DIY项目和小型自动化设备制作者。

直流电机调速器

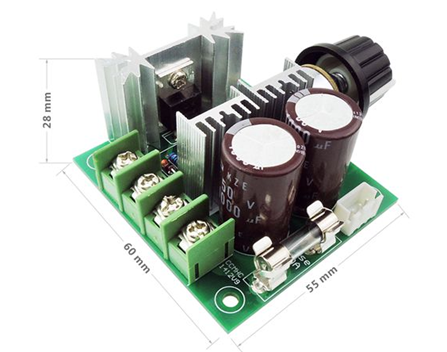

【3D打印】12V直流电机调速器外壳图1

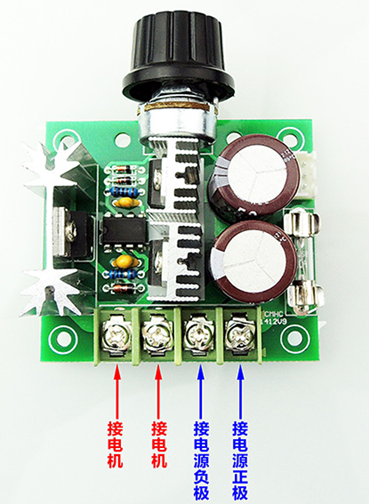

【3D打印】12V直流电机调速器外壳图2

一、技术参数：

· 输入电压：DC 12V-40V

· 功率：0.01-400W

· 电流：额定电流8A，大通过电流10A，静态电流0.02A（待机状态）

· 频率：13khz

· PWM脉宽调速范围：10%-100%

· 配10A保险丝，带电源反接、控制电压过压保护功能

· 配高品质电位器

· 如需正反转功能，客户可自行外接正反开关。

二、产品规格：

· 尺寸：60*55*28mm，四定位孔距板边沿5mm，定位孔直径3.2mm。

· 重量：69g

· 板载10A保险丝，保险丝为5*20mm标准尺寸

三、注意事项：

· 直流电源正负端子勿反接，否则调速器可能损坏。

· 电机可以不分正负，当运行方向与期望不一致时，可以通过调整线序来改变方向。

· 调整电位器旋钮能改变调速器输出占空比，电机转速改变。

电位器可以拆掉换成外置连线式。

四、设计目标：

3D打印调速器外壳

要求：

1、包裹电子元器件，避免短路、烫手

2、预留散热孔，方便散热

3、裸露接线柱，方便接线

五、3D建模：

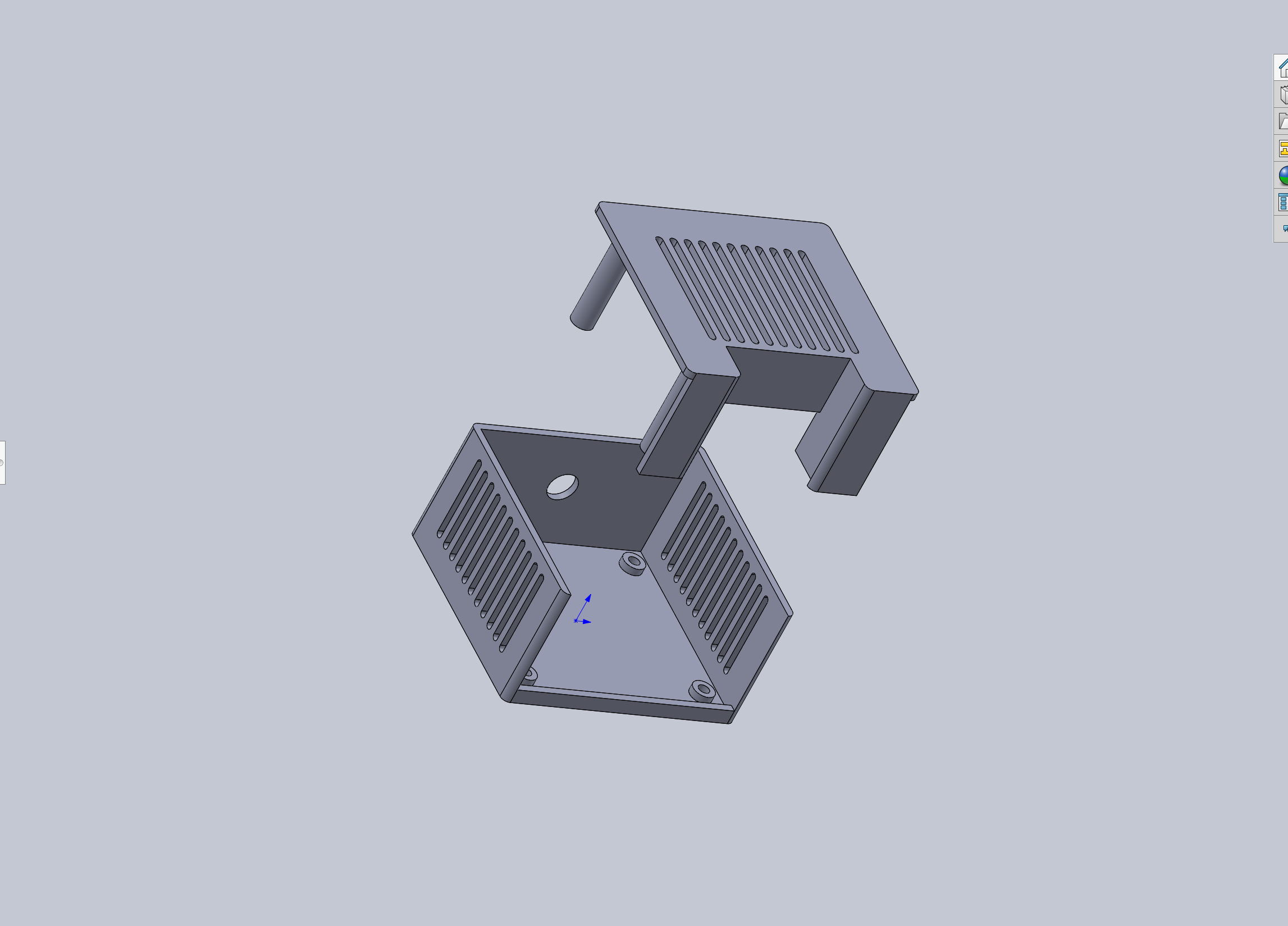

【3D打印】12V直流电机调速器外壳图3

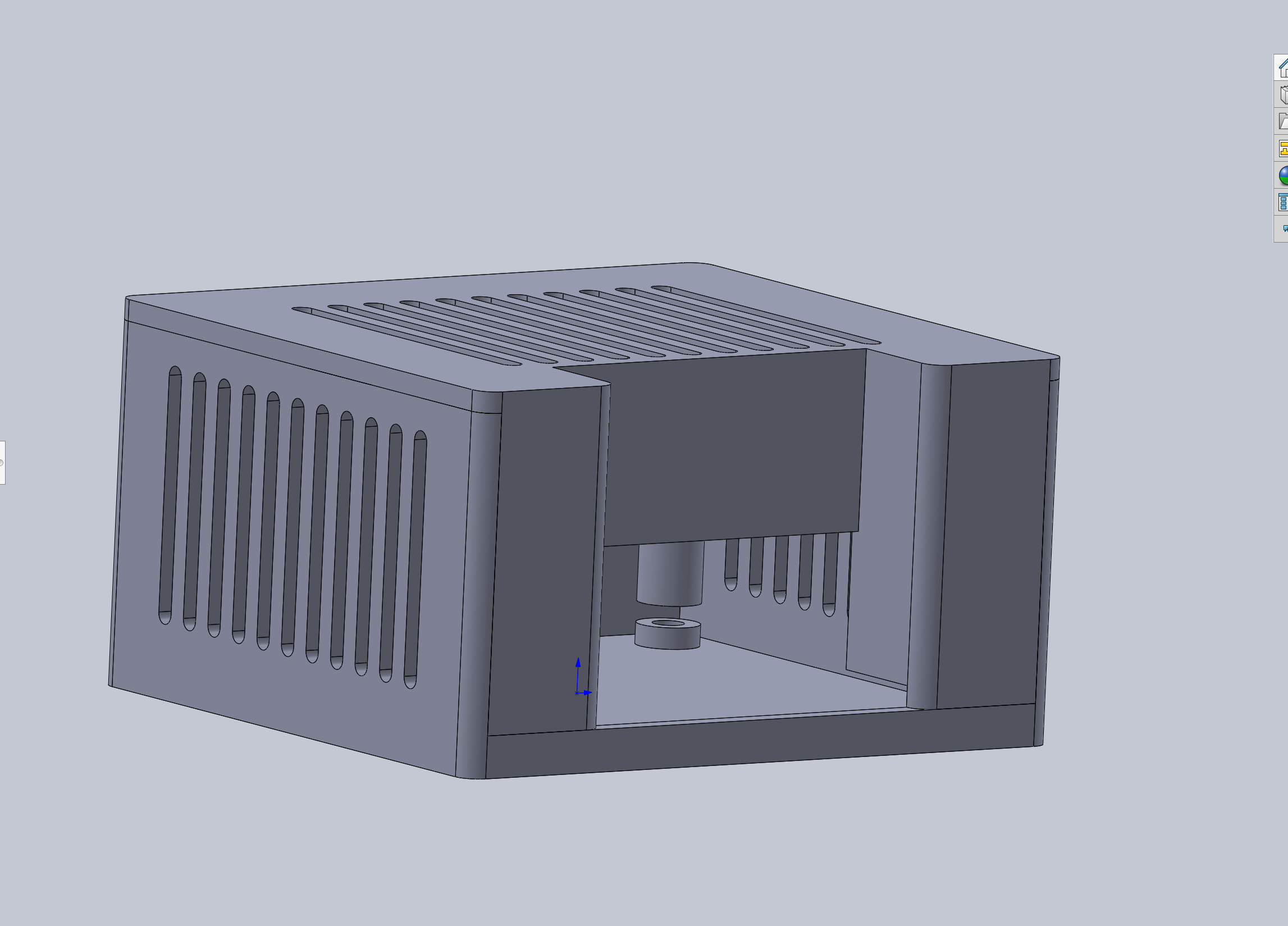

【3D打印】12V直流电机调速器外壳图4

六、打印、装配

【3D打印】12V直流电机调速器外壳图6

【3D打印】12V直流电机调速器外壳图7

【3D打印】12V直流电机调速器外壳图8

装配视频地址：

七、3D图纸下载

【3D打印】12V直流电机调速器外壳图4

【3D打印】12V直流电机调速器外壳图8

【3D打印】12V直流电机调速器外壳图8

通过solidworks 2018创建。

3D打印, 直流电机, 调速器
