【花雕动手做】看见声音，基于Arduino系列音乐可视器（8）

实验的视频记录之二
优酷：
B站：https://www.bilibili.com/video/B ... 87403d97f8d3cc0b7e5
[media=x,500,375]https://www.bilibili.com/video/BV1e44y1S7gi/?vd_source=98c6b1fc23b2787403d97f8d3cc0b7e5[/media]

实验的视频记录
优酷：https://v.youku.com/v_show/id_XNTkyNjUyOTU0NA==.html?spm=a2hcb.playlsit.page.1
B站：https://www.bilibili.com/video/BV1iP4y1Q7o9/?vd_source=98c6b1fc23b2787403d97f8d3cc0b7e5
[media=x,500,375]https://www.bilibili.com/video/BV1iP4y1Q7o9/?vd_source=98c6b1fc23b2787403d97f8d3cc0b7e5[/media]

现在，在 setup（） 函数中，以 9600 的波特率初始化串行监视器以进行调试。另外，使用 disp.begin（） 函数初始化点阵显示。
[code]

void setup()

{

disp.begin();

Serial.begin(9600);

}

[/code]
现在，在循环函数中，我们将使用 for 循环通过 Arduino nano 的 A7 引脚采集 64 个麦克风读数样本，并存储到我们之前定义的“realComponent”数组中。
[code]

for (int i=0; i<64; i++)

{

realComponent[i] = analogRead(A7)/sensitivity;

imagComponent[i] = 0;

}

[/code]
从麦克风获得 64 个频谱值后，我们通过 FFT 算法将它们传递，以计算实部和虚部信号的 64 个频谱分量。然后在接下来的几行中，我们通过了这些阅读 FFT。ComplexToMagnitude（） 函数用于计算 64 个光谱分量的星等。
[code]

FFT.Windowing(realComponent, 64, FFT_WIN_TYP_HAMMING, FFT_FORWARD);

FFT.Compute(realComponent, imagComponent, 64, FFT_FORWARD);

FFT.ComplexToMagnitude(realComponent, imagComponent, 64);

[/code]
现在，在接下来的几行中，我们使用 for 循环来控制 LED 矩阵的所有 32 列。在此循环中，我们首先将这些读数转换为已知范围，然后使用 map 函数将这些读数映射到 0 到 8 的范围。零表示该特定列的所有 LED 都将低电平，反之亦然。
[code]

for(int i=0; i<32; i++)

{

realComponent[i] = constrain(realComponent[i],0,80);

realComponent[i] = map(realComponent[i],0,80,0,8);

index = realComponent[i];

value = spectralHeight[index];

c = 31 - i;

disp.setColumn(c, value);

}

[/code]

程序说明：
安装所有必需的库后，通过包含库来启动代码。ArduinoFFT库用于将输入模拟信号转换为频谱。MD_MAX72xx库用于控制显示并在显示器上绘制音频频谱。而SPI库用于在Arduino和点阵显示器之间建立SPI通信。
[code][/code]
接下来，使用函数 MD_MAX72XX （） 为MD_MAX72XX创建一个实例。此功能需要三个参数，第一个是硬件类型，第二个是CS引脚，第三个是连接设备的最大数量。另外，使用 arduinoFFT（） 函数为 arduinoFFT 创建一个实例。
[code][/code]
然后在下一行中，定义两个新数组来存储频谱的实部和虚部的 64 位频谱分量。
[code][/code]

【花雕动手做】看见声音，基于Arduino系列音乐可视器（1）---LED节奏灯
https://mc.dfrobot.com.cn/thread-311167-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（2）---OLED频谱灯
https://mc.dfrobot.com.cn/thread-311174-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（3）---RGB律动灯
https://mc.dfrobot.com.cn/thread-311183-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（4）---WS2812条灯
https://mc.dfrobot.com.cn/thread-311190-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（5）---WS2812柱跳灯
https://mc.dfrobot.com.cn/thread-311192-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（6）---点阵频谱灯
https://mc.dfrobot.com.cn/thread-311201-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（7）---大方格频谱灯
https://mc.dfrobot.com.cn/thread-311364-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（8）---四位32段点阵屏
https://mc.dfrobot.com.cn/thread-311490-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（9）---X Music Spectrum
https://mc.dfrobot.com.cn/thread-311627-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（10）---WS2812硬板屏
https://mc.dfrobot.com.cn/thread-311641-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（11）---WS2812幻彩灯带
https://mc.dfrobot.com.cn/thread-313648-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（12）---米管快速节奏灯
https://mc.dfrobot.com.cn/thread-313708-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（13）---有机棒立柱灯
https://mc.dfrobot.com.cn/thread-313723-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（14）---水杯水瓶灯
https://mc.dfrobot.com.cn/thread-313803-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（15）--横排LED方管灯
https://mc.dfrobot.com.cn/thread-313811-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（16）--热干胶棒棒灯
https://mc.dfrobot.com.cn/thread-313844-1-1.html
【花雕动手做】有趣好玩音乐可视化系列（17）--光导纤维灯
https://mc.dfrobot.com.cn/thread-313867-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（18）--LED平面板灯
https://mc.dfrobot.com.cn/thread-313951-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（19）--通体光纤灯
https://mc.dfrobot.com.cn/thread-313962-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（20）--首饰盒镜子灯
https://mc.dfrobot.com.cn/thread-313969-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（21）--CD 光盘灯
https://mc.dfrobot.com.cn/thread-313984-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（22）--LED无限魔方
https://mc.dfrobot.com.cn/thread-313994-1-1.html
【花雕动手做】有趣好玩的音乐可视化（23）--3合1闪点光纤
https://mc.dfrobot.com.cn/thread-314168-1-1.html
【花雕动手做】有趣好玩的音乐可视化（24）--无限LED镜子灯
https://mc.dfrobot.com.cn/thread-314180-1-1.html
【花雕动手做】有趣好玩音乐可视化（25）--水龙卷旋涡灯
https://mc.dfrobot.com.cn/thread-314231-1-1.html
【花雕动手做】有趣好玩音乐可视化系列（26）--LED 超立方体
https://mc.dfrobot.com.cn/thread-314244-1-1.html
【花雕动手做】有趣好玩的音乐可视化（27）--磁搅LED水旋灯
https://mc.dfrobot.com.cn/thread-314273-1-1.html

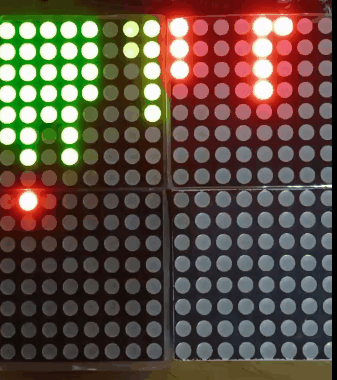

实验场景动态图

【花雕动手做】有趣好玩的音乐可视化系列小项目
项目之四：FFT算法的双点阵屏的动态频谱仪
实验视频剪辑
https://v.youku.com/v_show/id_XNTgyMjEwNjcwMA==.html?spm=a2hcb.playlsit.page.1
[media=x,500,375]https://v.youku.com/v_show/id_XNTgyMjEwNjcwMA==.html?spm=a2hcb.playlsit.page.1[/media]

[backcolor=rgb(255, 255, 255)][font="] 实验场景动态图 [/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]
[/font][/backcolor]

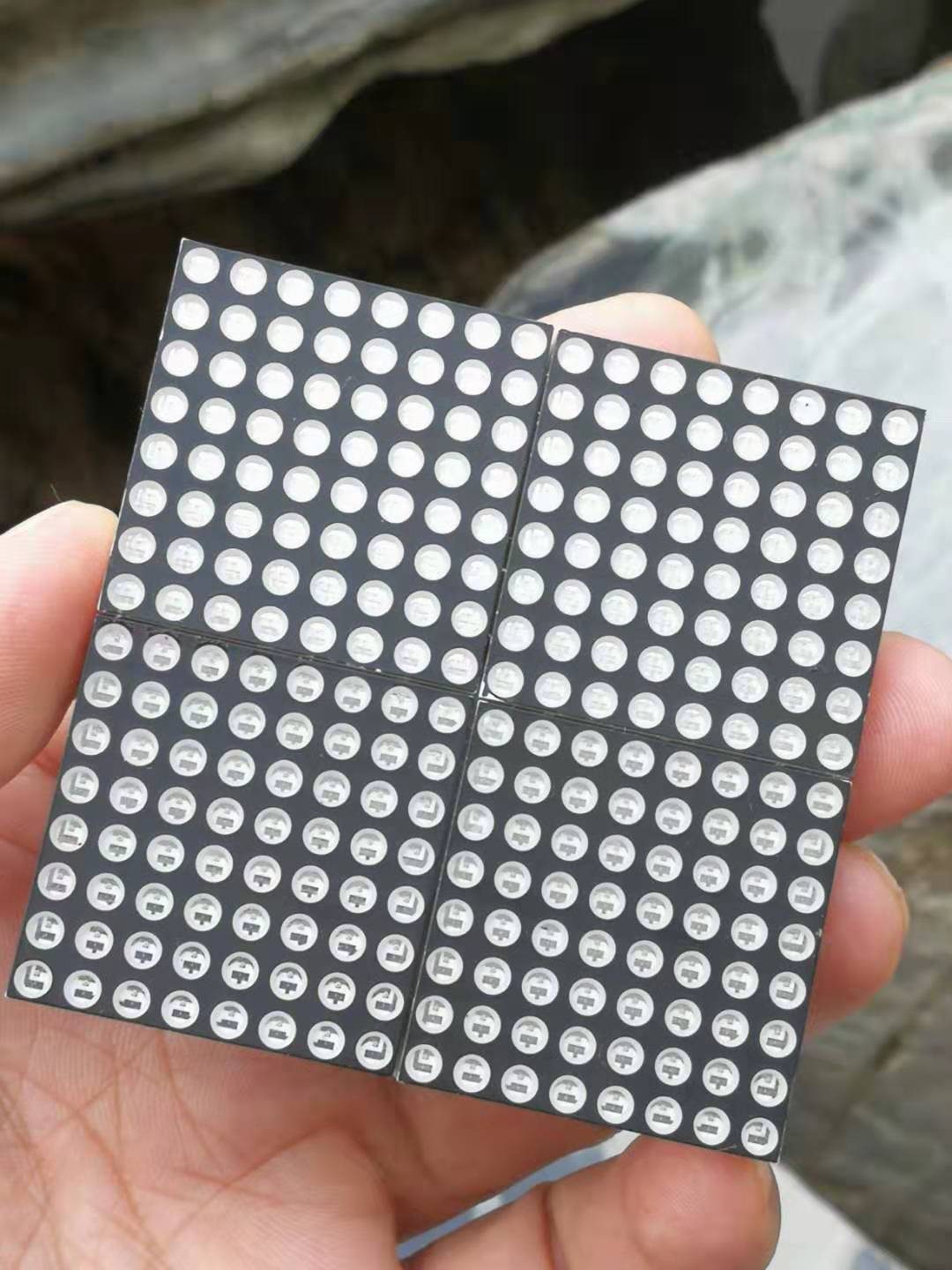

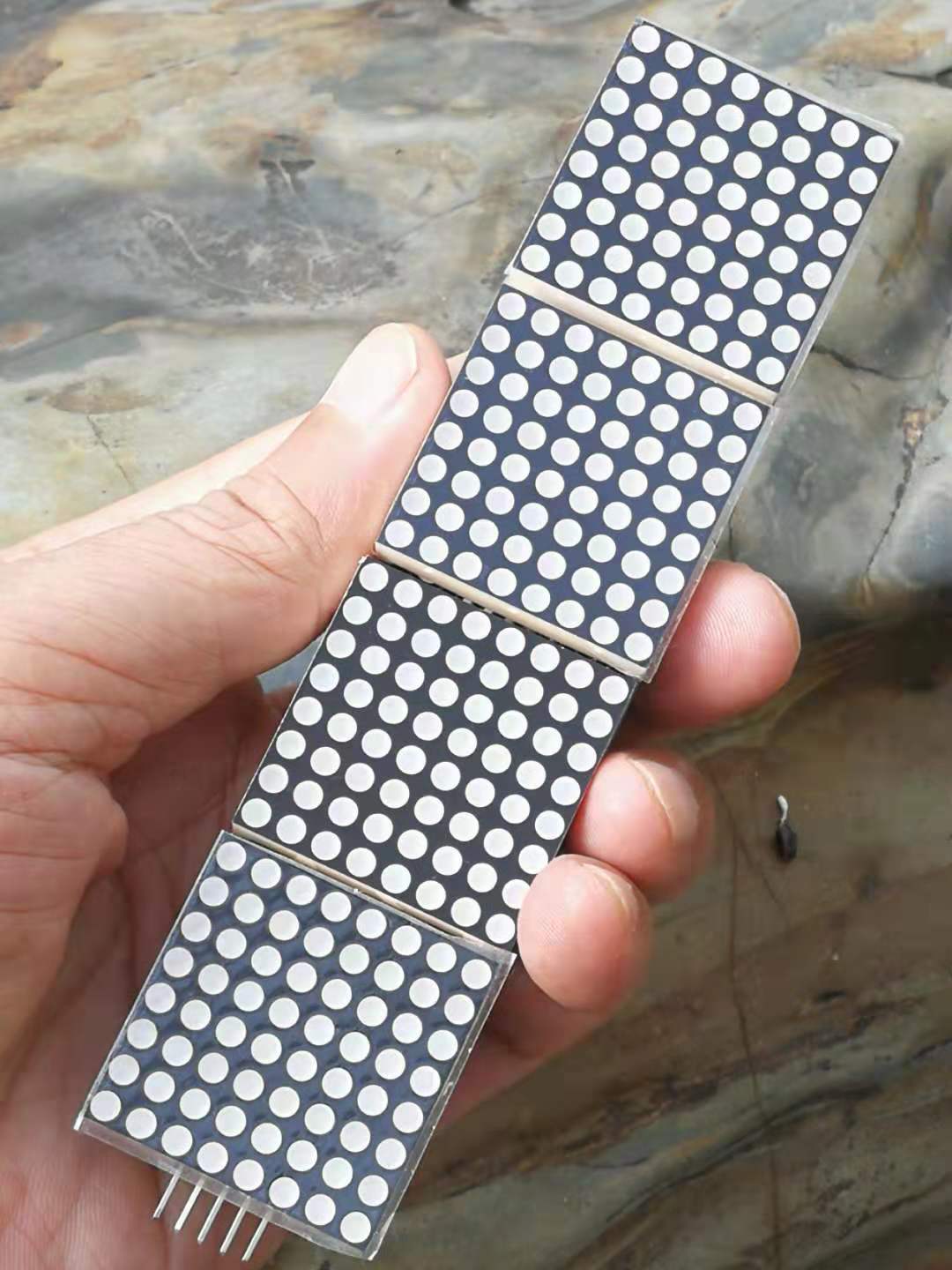

【花雕动手做】有趣好玩的音乐可视化系列小项目（08）---四位32段点阵屏
项目之三：红绿色32段级联频谱点阵屏灯（FFT算法）
实验视频剪辑 2
https://v.youku.com/v_show/id_XNTgyMTc1NTk2OA==.html?spm=a2hcb.playlsit.page.1
[media=x,500,375]https://v.youku.com/v_show/id_XNTgyMTc1NTk2OA==.html?spm=a2hcb.playlsit.page.1[/media]

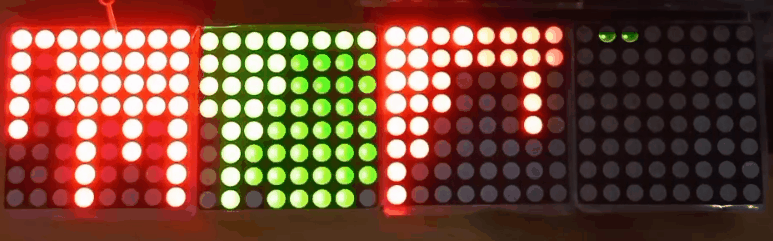

实验场景动态图

【花雕动手做】有趣好玩的音乐可视化系列小项目（08）---四位32段点阵屏
项目之三：红绿色32段级联频谱点阵屏灯（FFT算法）
实验视频剪辑 1
https://v.youku.com/v_show/id_XNTgyMjA0Mjg0NA==.html?spm=a2hcb.playlsit.page.3
[media=x,500,375]https://v.youku.com/v_show/id_XNTgyMjA0Mjg0NA==.html[/media]

【花雕动手做】有趣好玩的音乐可视化系列小项目（08）---四位32段点阵屏
项目之三：红绿色32段级联频谱点阵屏灯（FFT算法）
实验开源代码
[code]/*
【花雕动手做】有趣好玩的音乐可视化系列小项目（08）---四位32段点阵屏
项目之三：红绿色32段级联频谱点阵屏灯（FFT算法）
接脚连线：MAX9814 接A0
MAX7219 UNO
VCC →→→→→ 5V
GND →→→→→ GND
DIN →→→→→ D11（数据，数据接收引脚）
CS →→→→→ D10（负载，命令接收引脚）
CLK →→→→→ D13（时钟，时钟引脚）
*/
#include
#include
#include
MD_MAX72XX disp = MD_MAX72XX(MD_MAX72XX::FC16_HW, 10, 1);
arduinoFFT FFT = arduinoFFT();
double realComponent[64];
double imagComponent[64];
int spectralHeight[] = {0b00000000, 0b10000000, 0b11000000,
0b11100000, 0b11110000, 0b11111000,
0b11111100, 0b11111110, 0b11111111
};
int index, c, value;
void setup()
{
disp.begin();
Serial.begin(9600);
}
void loop()
{
int sensitivity = map(analogRead(A0), 0, 1023, 50, 100);
Serial.println (analogRead(A0));
for (int i = 0; i < 64; i++)
{
realComponent[i] = analogRead(A7) / sensitivity;
imagComponent[i] = 0;
}
FFT.Windowing(realComponent, 64, FFT_WIN_TYP_HAMMING, FFT_FORWARD);
FFT.Compute(realComponent, imagComponent, 64, FFT_FORWARD);
FFT.ComplexToMagnitude(realComponent, imagComponent, 64);
for (int i = 0; i < 32; i++)
{
realComponent[i] = constrain(realComponent[i], 0, 80);
realComponent[i] = map(realComponent[i], 0, 80, 0, 8);
index = realComponent[i];
value = spectralHeight[index];
c = 31 - i;
disp.setColumn(c, value);
}
}[/code]

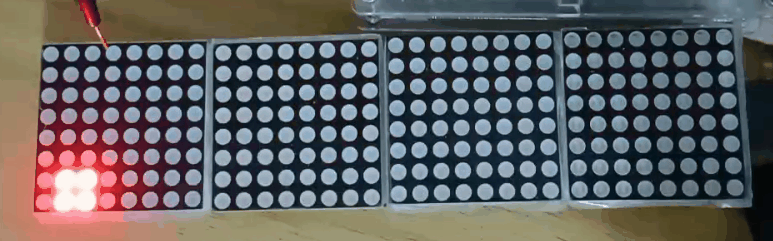

[backcolor=rgb(255, 255, 255)][font="] 实验场景动态图 8 [/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]
[/font][/backcolor]

【花雕动手做】有趣好玩的音乐可视化系列小项目（08）---四位32段点阵屏
项目之二：多档arduinoFFT浮点32段频谱仪
实验视频剪辑 8
https://v.youku.com/v_show/id_XNTgyMjA0MTM2MA==.html?spm=a2hcb.playlsit.page.1
[media=x,500,375]https://v.youku.com/v_show/id_XNTgyMjA0MTM2MA==.html?spm=a2hcb.playlsit.page.1[/media]

[backcolor=rgb(255, 255, 255)][font="] 实验场景动态图7 [/font][/backcolor][font=Microsoft YaHei, SimHei, Verdana, Arial, sans-serif]
[/font]

[font=Microsoft YaHei, SimHei, Verdana, Arial, sans-serif]
[/font]
[backcolor=rgb(255, 255, 255)][font="]
[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]
[/font][/backcolor]

【花雕动手做】有趣好玩的音乐可视化系列小项目（08）---四位32段点阵屏
项目之二：多档arduinoFFT浮点32段频谱仪
实验视频剪辑 7
https://v.youku.com/v_show/id_XNTgyMjA0MTI1Mg==.html?spm=a2hcb.playlsit.page.1
[media=x,500,375]https://v.youku.com/v_show/id_XNTgyMjA0MTI1Mg==.html[/media]

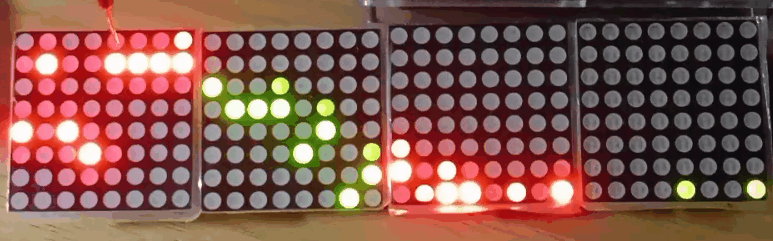

实验场景动态图

[font="] 【花雕动手做】有趣好玩的音乐可视化系列小项目（08）---四位32段点阵屏[/font][font="] 项目之二：多档arduinoFFT浮点32段频谱仪[/font]
[font="] 实验视频剪辑 6[/font]
[font="]https://v.youku.com/v_show/id_XNTgyMTY3NTQwNA==.html?spm=a2hcb.playlsit.page.1[/font]
[font="][media=x,500,375]https://v.youku.com/v_show/id_XNTgyMTY3NTQwNA==.html[/media][/font]

实验场景动态图

【花雕动手做】有趣好玩的音乐可视化系列小项目（08）---四位32段点阵屏
项目之二：多档arduinoFFT浮点32段频谱仪
实验视频剪辑 5
https://v.youku.com/v_show/id_XN ... hcb.playlsit.page.5
[media=x,500,375]https://v.youku.com/v_show/id_XNTgyMTM5MTA1Mg==.html?spm=a2hcb.playlsit.page.5[/media]
