2014SHAKE型格与DFRobot联手推出SHAKE BOX跳动的心

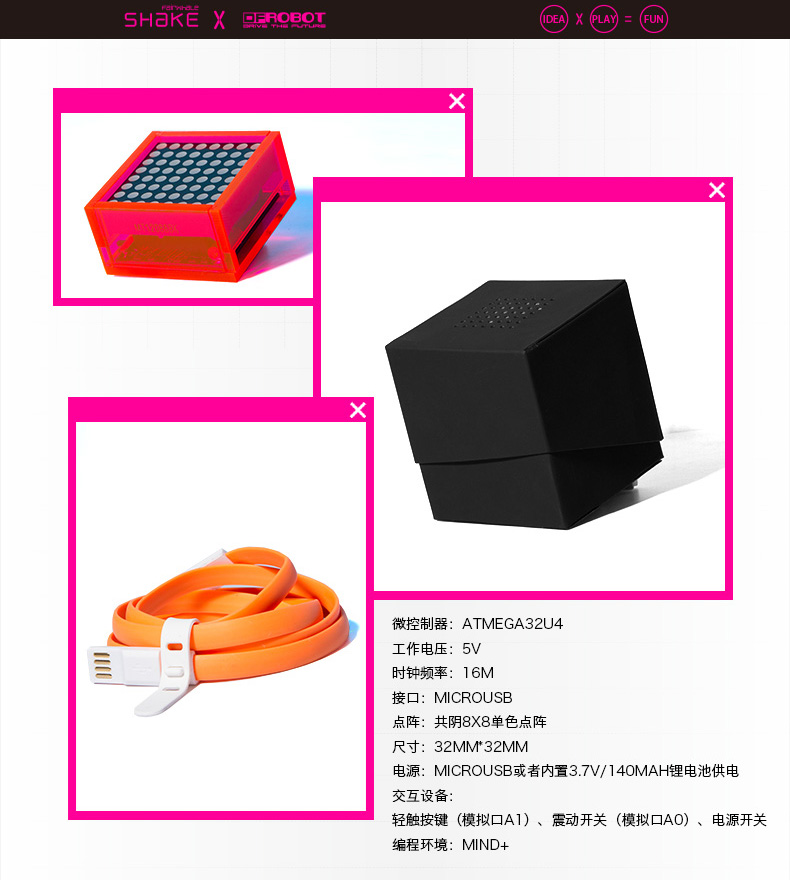

每当遇到喜欢的姑娘，总不知如何表达？2014SHAKE和DFRobo为你特别设计一款跳动的电子心脏。采用ATmega32U4芯片，高度集成8X8点阵，配合Mind+图形编程软件，模拟心脏跳动频率。特别设计别针功能，你可以自由安排，在衣服，背包上。

更有开放编程功能，加入你想象设计，制造惊喜内容。使用一次充电，跳动时间4小时，足够一场约会。

这些现在看来都不是问题，不是吗？

=============================== 工程师介绍跳动电子心技术介绍 ==============================

跳动电子心产品主要由显示模组（红色共阴8×8点阵）、主控模组（单片机ATmega32U4）、充放电管理模组（自适应充电电路、自适应稳压电路）、控制模组（轻触按键、震动传感器、电源开关）、电源模组（锂电池）等构成，产品具有体积小、元件紧凑、布局合理等优点。

核心主控模组是ATmega32U4，自带USB接口，可直接连接PC机端口的USB接口下载程序，不再需要价格昂贵、体积较大的USB转串口芯片。ATmega32U4采用先进技术制造，功耗低、抗干扰强、极高的运行速度，端口带负载能力强，不再需要驱动芯片，因此跳动电子心模块的元件数量较少、电路精简，但性能更稳定，元件少使得出故障的概率大大降低。

用户只需插上USB，电池会被自动充电，充满自停，内置两种不同的充电状态指示灯，红色表示正在充电，绿色表示充电完成，充电状态一目了然。智能化的自适应的充电电路，用户无须担心电池是否过充、欠充等问题，充电智能化管理。

当拔下USB连接线时，此时只需打开电源开关，电子心模块就可正常工作。依靠内部智能化的自适应稳压电路，使得供给控制器的电源始终稳定在一个合适的值，同时稳压电路启动电压低，能充分利用内置锂电池的电能。锂电池内置欠压保护电路，因此不必担心电池过放电引起膨胀等一系列危险现象。

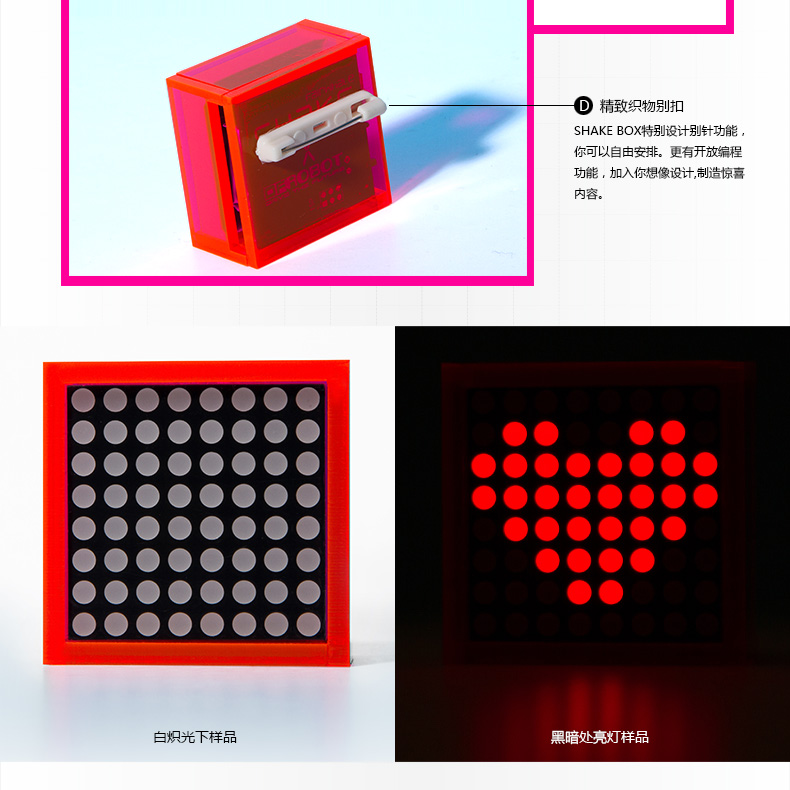

显示模组是单色共阴8×8点阵为用户显示生动形象的图案。采用点扫描法的软件设计思想，使得图案亮度均匀，美丽动人。

控制模组负责交互的有震动传感器和轻触按键。震动传感器可以检测用户甩电子心的动作，从而在点阵上放出特殊的图案。短按和长按轻触按键分别有不同的效果，非常适合向TA表达特殊的意思。

软件的平台基于现在最流行的Mind+，这是一款简单形象的图形编程软件，简单明了，很快就能上手，不再需要掌握复杂的代码和程序编写思想，让用户从编程中解放了出来。用户只需根据自己的创意，在软件中画出自己喜欢的图案，然后下载好程序就可以了。下载程序也非常简单，只需用USB连接线连接到PC机，然后用Mind+下载，可谓一键下载，非常方便。

电路板的制造工艺先进，根据出口品质制造。采用先进的镀金工艺，不易氧化，机器焊接元件，触点可靠美观，使得整块电路板的质量很好。元件都是正规厂家供货，确保了元件的品质，保证了电子心模块的整体品质。每一块电子心模块都经过严格的出厂检验，也经过电子工程师亲手测试，确保了每一块电子心模块在用户手中都能正常使用。
