钉钉:有个软件名叫钉钉,直播上课我很震惊。评论一看都是好评,应用商店只有一星。在家学习再也不愁,但我不能关摄像头。老师提问我就装卡,再也不能愉快玩耍。 ![](https://ae01.alicdn.com/kf/Ucb9eb6809f6546f89f2e6813a448b71aT.jpg) 今天给大家带来一款狂拽炫酷屌炸天的手办,啊不,一款物联网警报装置。这款警报装置,内置人体红外感应传感器,用ESP32-E搭配钉钉进行远程信息传输。有了它,当家中无人却检测到有人闯入时,装置会立即触发蜂鸣器劝退小偷,随即会发送警报信息到手机钉钉群,你可以邀请你们小区的物业保安进群,当装置报警时,物业保安将小偷立即拿下,减少你的损失。![钉钉智能双色大炮——ESP32-E+人体红外传感器图27](https://mc.dfrobot.com.cn/data/attachment/forum/202105/24/135824zukrt61rjy6fgygg.jpg)
来吧,展示:
一.准备材料
![钉钉智能双色大炮——ESP32-E+人体红外传感器图24](https://mc.dfrobot.com.cn/data/attachment/forum/202105/24/132816ez6yyqumy1ufx45f.jpg)
二.组装大炮
图1.大炮的3D模型 红外探测应用模型文件.zip
![钉钉智能双色大炮——ESP32-E+人体红外传感器图28](https://mc.dfrobot.com.cn/data/attachment/forum/202105/24/140713fwwznbnambdlwgvi.png)
图2.双色大炮内部视图
![钉钉智能双色大炮——ESP32-E+人体红外传感器图25](https://mc.dfrobot.com.cn/data/attachment/forum/202105/24/132928xi5bbzbriuq5ubu6.jpg)
图3.双色大炮元器件组装完成图
![钉钉智能双色大炮——ESP32-E+人体红外传感器图26](https://mc.dfrobot.com.cn/data/attachment/forum/202105/24/135216r63lr9rla42dk5ka.jpg)
图4.打开你的手机进入热点配置(AP频段必须为2.4GHZ)
![](https://ae01.alicdn.com/kf/U6fd572ae940f45d3993145643c5618d4n.jpg)
三.阿里云IOT平台
3.1 注册并登录阿里云
图5.点击阿里云IOT进入首页:
![钉钉智能双色大炮——ESP32-E+人体红外传感器图19](https://mc.dfrobot.com.cn/data/attachment/forum/202105/13/105849v8koo36qz00sqbiu.png)
图6.选择支付宝快捷注册或账号注册界面
![钉钉智能双色大炮——ESP32-E+人体红外传感器图20](https://mc.dfrobot.com.cn/data/attachment/forum/202105/13/110125my3b64bmmbsxdb3d.png)
3.2 开通物联网服务
图7.点击物联网应用
![钉钉智能双色大炮——ESP32-E+人体红外传感器图21](https://mc.dfrobot.com.cn/data/attachment/forum/202105/13/110409ajktucjjhpczpvhn.png)
图8.点击立即开通
![钉钉智能双色大炮——ESP32-E+人体红外传感器图18](https://mc.dfrobot.com.cn/data/attachment/forum/202105/13/105052ln44fqf006z76f7r.png)
3.3 创建项目
图9.新建一个项目
![钉钉智能双色大炮——ESP32-E+人体红外传感器图1](https://mc.dfrobot.com.cn/data/attachment/forum/202105/13/143308rt44tn9w889cttyt.gif)
图10.新建一个产品,定义产品功能定义,发布上线
![钉钉智能双色大炮——ESP32-E+人体红外传感器图2](https://mc.dfrobot.com.cn/data/attachment/forum/202105/13/144655mkirj4jvqjhrhhdi.gif)
图11.为产品添加设备
![钉钉智能双色大炮——ESP32-E+人体红外传感器图3](https://mc.dfrobot.com.cn/data/attachment/forum/202105/14/085942w6sadezsyasm6c58.gif)
图12.查看重要的产品三连 这三个信息都是非常重要的 等下代码里面要用到
![](https://ae01.alicdn.com/kf/Uc333b7fe6c57452989ae49ca8946cf90D.jpg)
图13.在产品信息里面查看post请求 等下代码里面要用到
![钉钉智能双色大炮——ESP32-E+人体红外传感器图22](https://mc.dfrobot.com.cn/data/attachment/forum/202105/13/110822g9bxw9kd9obqdvbz.png)
3.4 创建业务逻辑

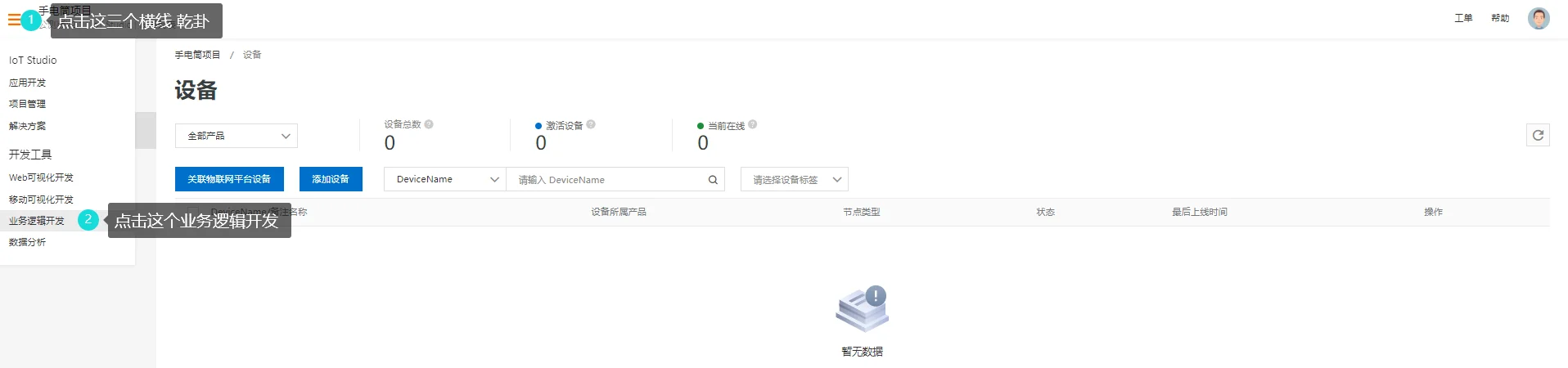

图14.点击进入业务逻辑开发
![](https://ae01.alicdn.com/kf/U59df00d716084c5ea8d0c10259436844J.jpg)
图15.创建你的业务逻辑名称并进入
![](https://ae01.alicdn.com/kf/Ubed41d70c3f8466aa2ab942c42f14a13Z.jpg)
图16.进入业务逻辑编辑页面 选择两个如图设备到中央
![](https://ae01.alicdn.com/kf/Uec78c67c4c454809bac66f905273017aS.jpg)
图17设置设备触发的选项
![钉钉智能双色大炮——ESP32-E+人体红外传感器图23](https://mc.dfrobot.com.cn/data/attachment/forum/202105/14/085548uj8z8pj808khfka6.gif)
图18.万恶之源钉钉,我相信大家都有吧,没有的去问小学生,让他发给你。没有人能比小学生更懂它。
![](https://ae01.alicdn.com/kf/U31263c9b407847ccb5c58b3e52c0df62n.jpg)
图19.拥有一个属于自己的钉钉机器人 你可以让多人都能接收到你钉钉机器人发的信息 。复制钉钉机器人的Webhook
![钉钉智能双色大炮——ESP32-E+人体红外传感器图4](https://mc.dfrobot.com.cn/data/attachment/forum/202105/11/161728ln2l8qc2lvn1nlqn.gif)
图20.设置钉钉机器人选项,用刚才复制的Webhook,在依次选择,部署,启动,发布
![钉钉智能双色大炮——ESP32-E+人体红外传感器图5](https://mc.dfrobot.com.cn/data/attachment/forum/202105/14/091255c7hzwppw0kr0u3re.gif)
四.烧录程序
4.1 Arduino IDE 编译环境配置
配置URL网址到Arduino IDE 打开Arduino IDE,点击File->Preferences,如下图所示:
图21.在新打开的界面中,点击如下图红色圆圈中的按钮
![钉钉智能双色大炮——ESP32-E+人体红外传感器图7](https://mc.dfrobot.com.cn/data/attachment/forum/202105/11/162752wgq395opu3qb5jad.png)
图22.将如下链接地址复制到新弹出的对话框中:
- http://download.dfrobot.top/FireBeetle/package_DFRobot_index.json
复制代码
![钉钉智能双色大炮——ESP32-E+人体红外传感器图8](https://mc.dfrobot.com.cn/data/attachment/forum/202105/11/162938uywf3f8xv0rhuaeh.png)
图23.点击OK
![钉钉智能双色大炮——ESP32-E+人体红外传感器图9](https://mc.dfrobot.com.cn/data/attachment/forum/202105/11/163113g7uih6upiq1u1pmd.png)
4.3更新板卡
图24.打开Tools->Board:->Boards Manager...
![钉钉智能双色大炮——ESP32-E+人体红外传感器图10](https://mc.dfrobot.com.cn/data/attachment/forum/202105/11/163210ja5f5rhfmmdhmbem.png)
图25.Boards Manager会自动更新板卡,如下图所示:
![钉钉智能双色大炮——ESP32-E+人体红外传感器图11](https://mc.dfrobot.com.cn/data/attachment/forum/202105/11/163307bia6e1ya61c6aciy.png)
图26.更新完成后,会在列表中看到FireBeetle-ESP32主板(现已更新至0.0.8版本),点击安装:
![钉钉智能双色大炮——ESP32-E+人体红外传感器图12](https://mc.dfrobot.com.cn/data/attachment/forum/202105/11/163421lwzkpp4wemkfpu8p.png)
图27.安装完成后,列表会显示已经安装FireBeetle-ESP32主板
![钉钉智能双色大炮——ESP32-E+人体红外传感器图13](https://mc.dfrobot.com.cn/data/attachment/forum/202105/11/163455eb0lulll5hbb9ubr.png)
4.4 下载库文件
该例程需要使用该例程需要下载ArduinoJson库
图28.进入加载库文件
![钉钉智能双色大炮——ESP32-E+人体红外传感器图14](https://mc.dfrobot.com.cn/data/attachment/forum/202105/11/163531pppfxx2lj2r27mm2.png)
图29.下载ArduinoJosn5版本 如果网络不好 下面提供了压缩包内含有ArduinoJosn5库文件
![钉钉智能双色大炮——ESP32-E+人体红外传感器图15](https://mc.dfrobot.com.cn/data/attachment/forum/202105/11/163559l7qtwkrqricztme9.png)
安装DFRobot_Aliyun库文件和pubsubclient库文件解压后把库文件 库文件及样例代码.rar拖入arduino—libraries文件目录下。如何安装库文件?
4.2 代码烧录
来吧,展示!- #include <WiFi.h>
- #include <PubSubClient.h>
- #include <ArduinoJson.h>
- #include "DFRobot_Aliyun.h"
-
- #define MOTION_SENSOR_PIN D3 //人体红外传感器接入D3引脚
- #define LED_PIN D9 //LED_PIN灯接入D9引脚
- #define BUZZER_PIN D6 //蜂鸣器接入D6引脚
-
- bool sensorSign = false;//判断人体红外传感器标记的
- uint16_t sensorState = 0;//人体红外传感器状态变量1为有人 0为无人
-
- /*配置WIFI名和密码*/
- const char * WIFI_SSID = "zjf";//输入自己家的wifi及密码
- const char * WIFI_PASSWORD = "123456789.";
-
- /*配置设备证书信息*/
- String ProductKey = "a16seZxWRxD";
- String ClientId = "12345";//这个不用管
- String DeviceName = "flash";
- String DeviceSecret = "5ae31a7b63ec3c3a5660c8d39f160918";
-
- /*配置域名和端口号*/
- String ALIYUN_SERVER = "iot-as-mqtt.cn-shanghai.aliyuncs.com";
- uint16_t PORT = 1883;
-
- /*需要操作的产品标识符*/
- String Identifier = "123456";
-
- /*需要上报的TOPIC*/
- const char * pubTopic = "/sys/a16seZxWRxD/flash/thing/event/property/post";//******post
-
- DFRobot_Aliyun myAliyun;
- WiFiClient espClient;
- PubSubClient client(espClient);
-
-
- void connectWiFi(){
- Serial.print("Connecting to ");
- Serial.println(WIFI_SSID);
- WiFi.begin(WIFI_SSID,WIFI_PASSWORD);
- while(WiFi.status() != WL_CONNECTED){
- delay(500);
- Serial.print(".");
- }
- Serial.println();
- Serial.println("WiFi connected");
- Serial.print("IP Adderss: ");
- Serial.println(WiFi.localIP());
- }
-
- void callback(char * topic, byte * payload, unsigned int len){
- Serial.print("Recevice [");
- Serial.print(topic);
- Serial.print("] ");
- for (int i = 0; i < len; i++){
- Serial.print((char)payload[i]);
- }
- Serial.println();
- }
-
- void ConnectAliyun(){
- while(!client.connected()){
- Serial.print("Attempting MQTT connection...");
- /*根据自动计算的用户名和密码连接到Alinyun的设备,不需要更改*/
- if(client.connect(myAliyun.client_id,myAliyun.username,myAliyun.password)){
- Serial.println("connected");
- }else{
- Serial.print("faiLED_PIN, rc=");
- Serial.print(client.state());
- Serial.println(" try again in 5 seconds");
- delay(5000);
- }
- }
- }
- void setup(){
- Serial.begin(115200);
- pinMode(MOTION_SENSOR_PIN,INPUT);//设置人体红外传感器为输入模式
- pinMode(LED_PIN,OUTPUT);//设置LED灯为输出模式
- pinMode(BUZZER_PIN,OUTPUT);//设置蜂鸣器为输出模式
- /*连接WIFI*/
- connectWiFi();
-
- /*初始化Alinyun的配置,可自动计算用户名和密码*/
- myAliyun.init(ALIYUN_SERVER,ProductKey,ClientId,DeviceName,DeviceSecret);
-
- client.setServer(myAliyun.mqtt_server,PORT);
-
- /*设置回调函数,当收到订阅信息时会执行回调函数*/
- client.setCallback(callback);
-
- /*连接到Aliyun*/
- ConnectAliyun();
- }
-
- void loop(){
- if(!client.connected()){
- ConnectAliyun();
- }
- sensorState =digitalRead(MOTION_SENSOR_PIN);//把人体红外传感器接收到的值赋值给sensorState
- if((sensorState==1)&&(sensorSign==false)){
- /*上报防盗警告*/
- client.publish(pubTopic,("{"id":"+ClientId+","params":{""+Identifier+"":1},"method":"thing.event.property.post"}").c_str());
- digitalWrite(LED_PIN,HIGH);//LED_PIN灯打开
- digitalWrite(BUZZER_PIN,HIGH);//蜂鸣器打开
- delay(3000);//延长3秒
- sensorSign = true;//把传感器标记变为true 防止重复发送信息
- }
- else if((sensorState==0)&&(sensorSign==true)){
- digitalWrite(LED_PIN,LOW);//LED_PIN灯关闭
- digitalWrite(BUZZER_PIN,LOW);//蜂鸣器关闭
- sensorSign = false;//把传感器标记变为false
- }
-
- client.loop();
- }
复制代码
把我的代码变为你的代码,我的就是你的,别说话,吻我。
图30.在产品,设备里面点击相应的信息,并复制下来填进对应的选项中。
![钉钉智能双色大炮——ESP32-E+人体红外传感器图6](https://mc.dfrobot.com.cn/data/attachment/forum/202105/11/162656vakezm682zeewe0w.gif)
一切准备就绪之后就上传程序,上传成功之后就可以看到你的钉钉群消息了。
图31.钉钉机器人报警消息显示
![钉钉智能双色大炮——ESP32-E+人体红外传感器图17](https://mc.dfrobot.com.cn/data/attachment/forum/202105/12/144453nklwb9ky1zrgawzh.png)
好了,这一篇教程下来,你应该已经学会怎样去制作你的双色大炮了吧,闻西。
|
|
|
|
|
|
