本帖最后由 RRoy 于 2022-10-3 18:05 编辑

TFT 触控屏 + ESP8266 制造天气时钟图1

本期我们介绍一款桌面显示屏摆件项目。

使用 ESP8266 和 2.8 英寸触摸屏来制作显示器,通过无线网络从网站 openweathermap.org 上获取本地的天气信息,最后呈现在显示器上。

TFT 触控屏 + ESP8266 制造天气时钟图2

显示内容包括:

1、时间与日期。

2、详细的天气信息,如温度、压力、湿度和降雨量等。

3、未来 7 天天气预测。


组件清单
TFT 触控屏 + ESP8266 制造天气时钟图3
  • Wemos D1 Mini Pro X 1
  • 2.8″ 触屏显示屏 X 1
  • 30 AWG 电线 X 若干
  • USB 数据线 X 1
  • 1.75mm 白色 PLA 3D 打印耗材 X 若干
  • 3D 打印机 X 1
  • 烙铁 X 1
  • 电线钳 X 1
  • 剥线钳 X 1
准备线材并焊接
由于显示屏的外壳比较小巧、空间紧凑,Wemos 板和连接线都需要放置在里面,所以要提前处理好所有的线且要长度合适。最后,我选择 30 AWG 的单股线。
TFT 触控屏 + ESP8266 制造天气时钟图4

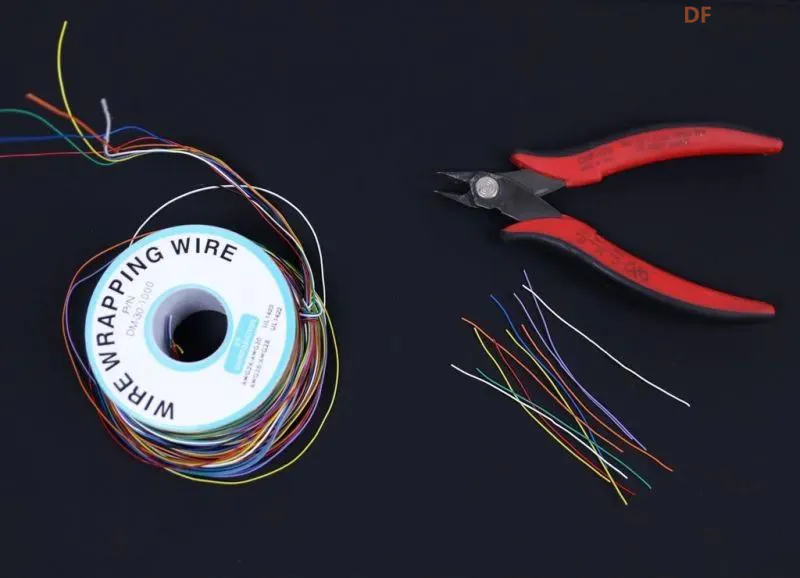

如图所示,使用钳子切割成 14 根等长的电线,然后使用剥线钳剥去电线的绝缘层。

TFT 触控屏 + ESP8266 制造天气时钟图5

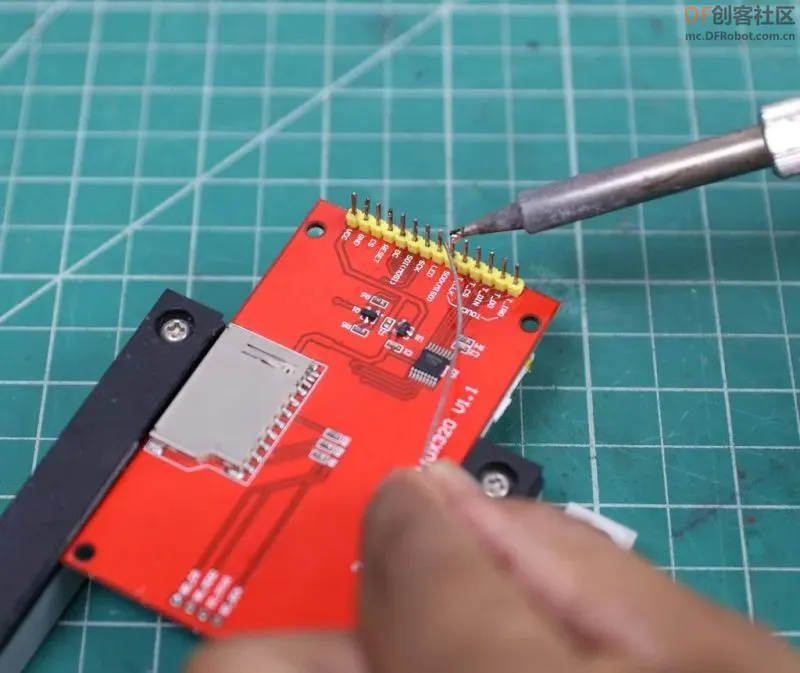

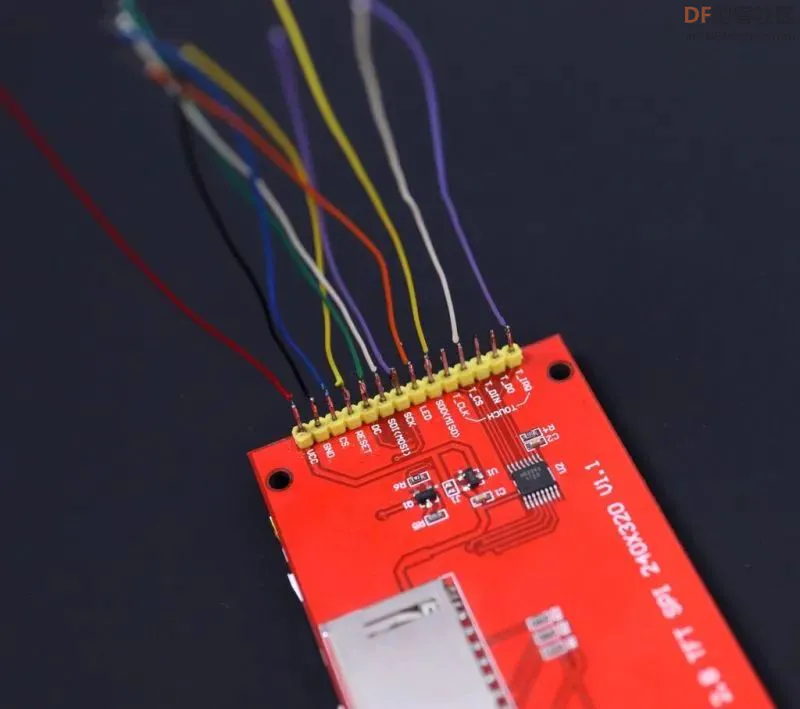

如图所示,TFT 显示器有预留的可焊接的直头排针,可将其安装到面包板或任何其他开发板上。

TFT 触控屏 + ESP8266 制造天气时钟图6

有两种焊接的方式可供参考:
1、将排针从 PCB 上拆下,然后将电线直接焊接上去。
2、直接焊接到排针上。

我更喜欢第二种焊接方式,它会更容易且不需要技巧。在焊接之前,在所有引脚上涂抹少量的助焊剂,然后在烙铁的前端使用少量焊料对排针进行镀锡。

镀锡是非常必需的,因为它可以使焊接过程更容易并且导线和引脚之间更牢固。

TFT 触控屏 + ESP8266 制造天气时钟图7

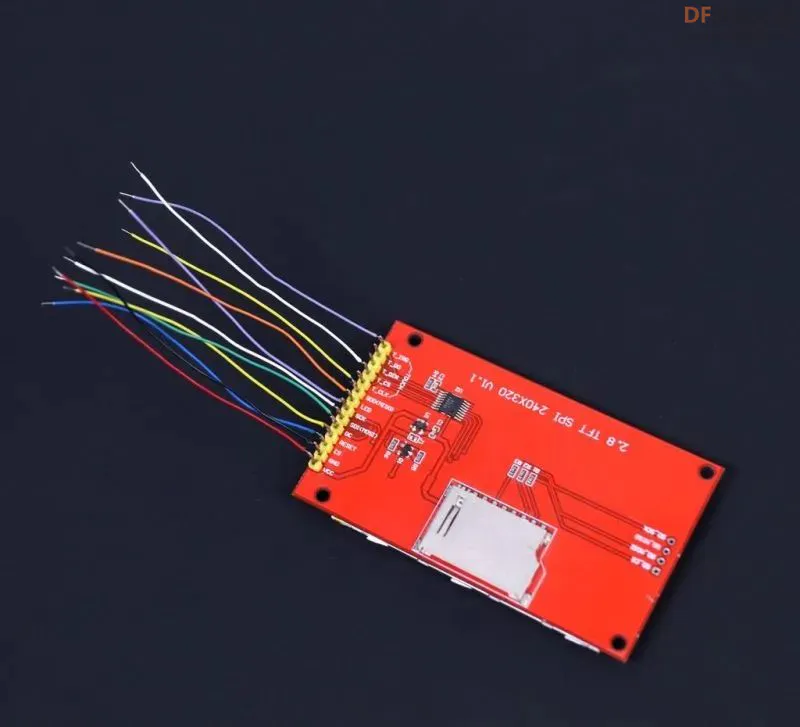

如图所示,将电线焊接到所有引脚。
3D 打印
TFT 触控屏 + ESP8266 制造天气时钟图8

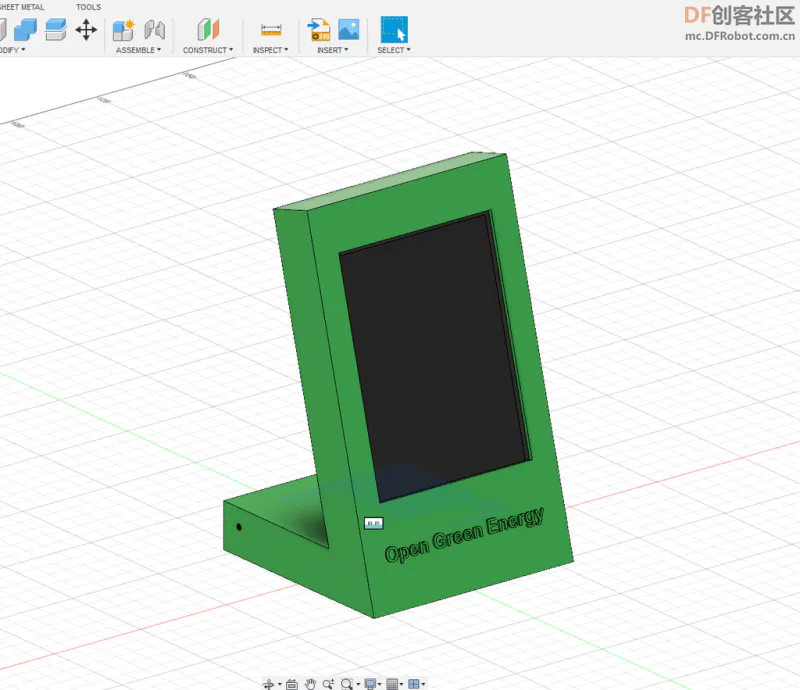

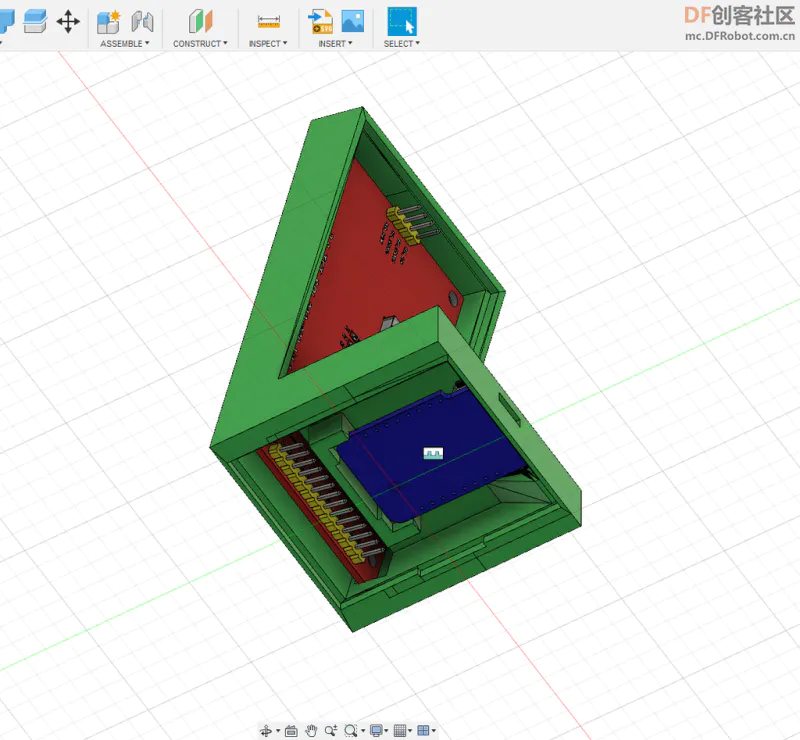

我参考了 Thingiverse 中一个模型,然后在 Autodesk Fusion 360 中修改外壳。所有部件的尺寸均由游标卡尺测量,与设计过程中的尺寸保持一致。

TFT 触控屏 + ESP8266 制造天气时钟图9

TFT 触控屏 + ESP8266 制造天气时钟图10

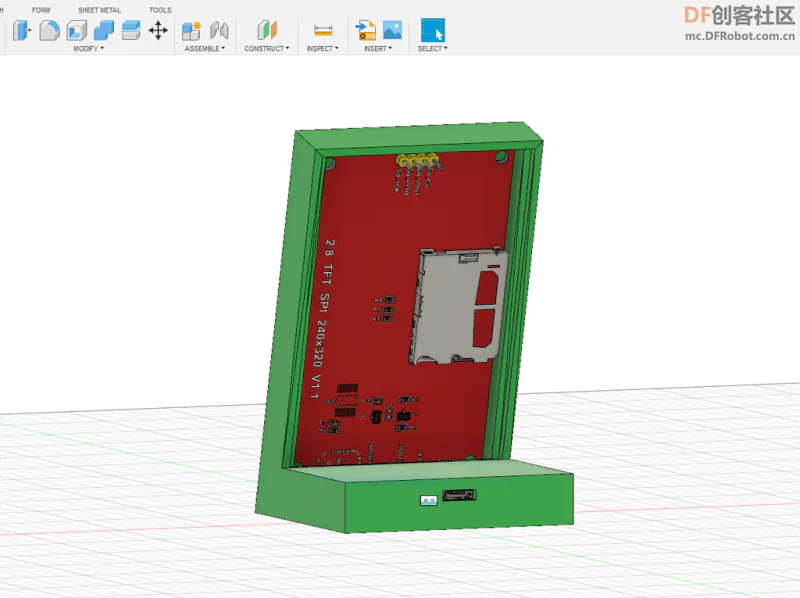

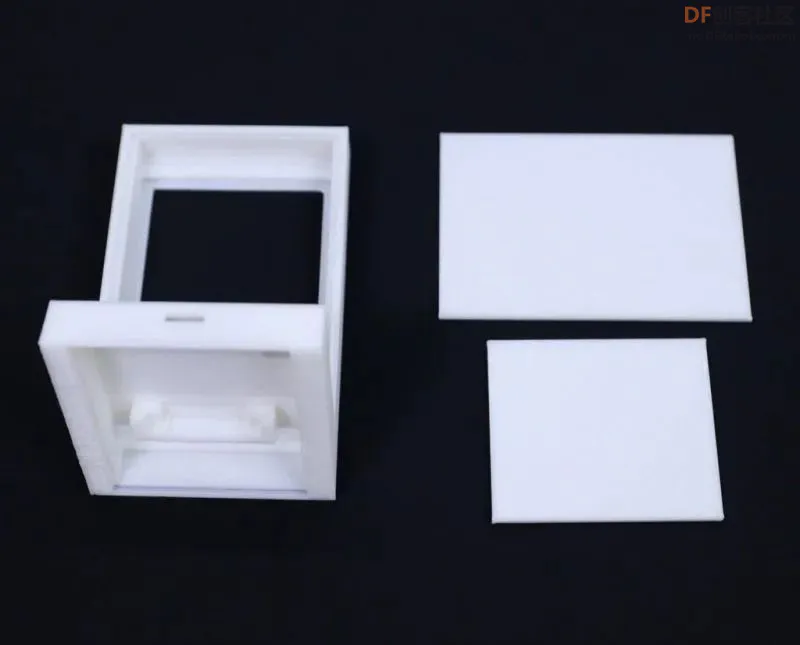

外壳包括以下几个部分:外壳、后盖以及底盖。

3D 打印的设置为:
  • 打印速度:60mm/秒
  • 层高厚度:0.2mm
  • 填充密度:20%
  • 挤出机温度:210℃
  • 床温:60℃

TFT 触控屏 + ESP8266 制造天气时钟图11

3D 打印文件可在文末下载。
安装显示屏
TFT 触控屏 + ESP8266 制造天气时钟图12

TFT 触控屏 + ESP8266 制造天气时钟图13

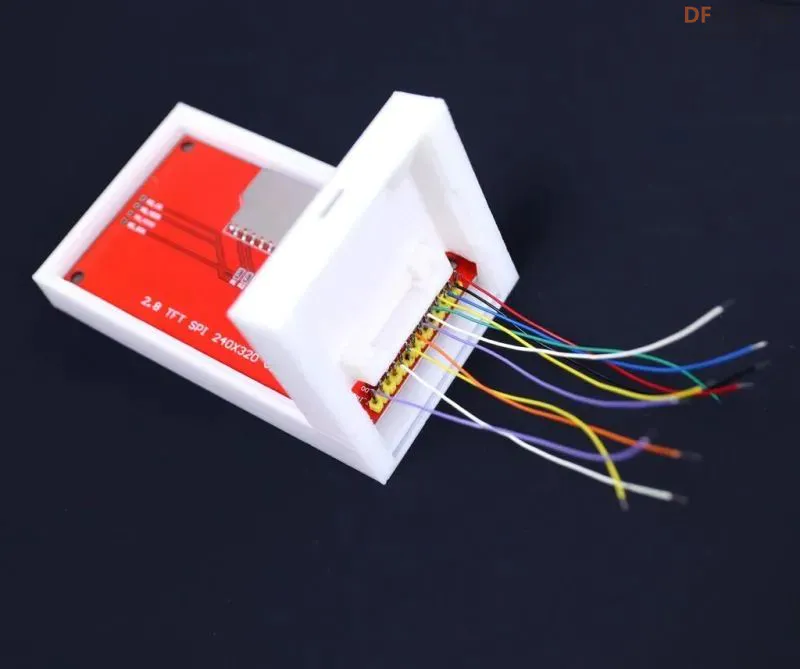

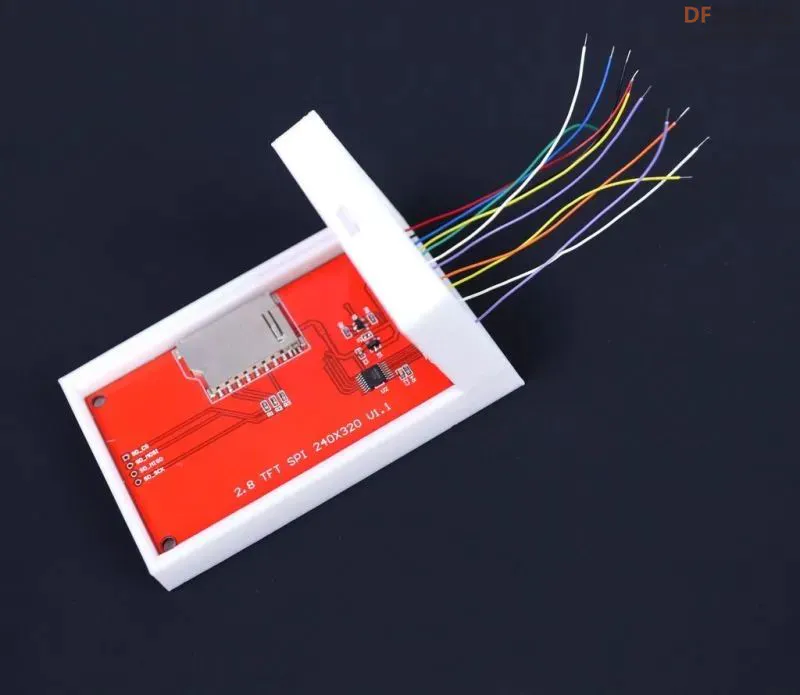

显示器有两种安装方式:
1、将显示屏放置到外壳中后再与 Wemos 板接线。
2、将显示器与 Wemos 板线接好后再安装到外壳中。

TFT 触控屏 + ESP8266 制造天气时钟图14

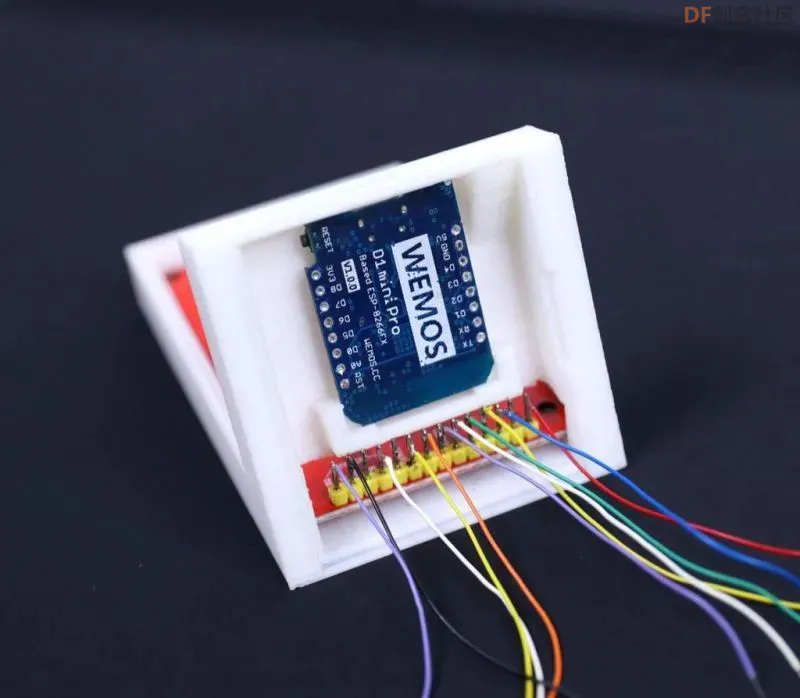

我选择第二种方式安装显示器。

TFT 触控屏 + ESP8266 制造天气时钟图15

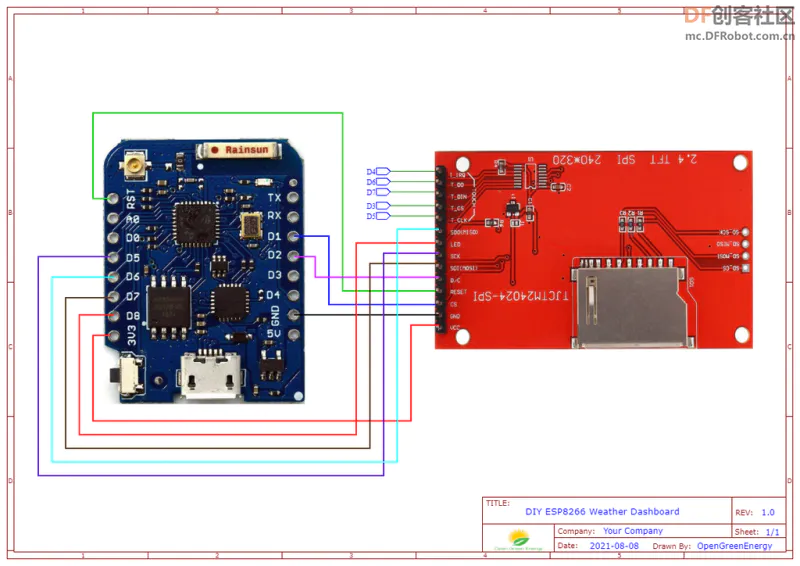

如图所示,按照原理图将 TFT 显示模块 (ILI9341) 的引脚与 Wemos 引脚相连。

TFT 触控屏 + ESP8266 制造天气时钟图16

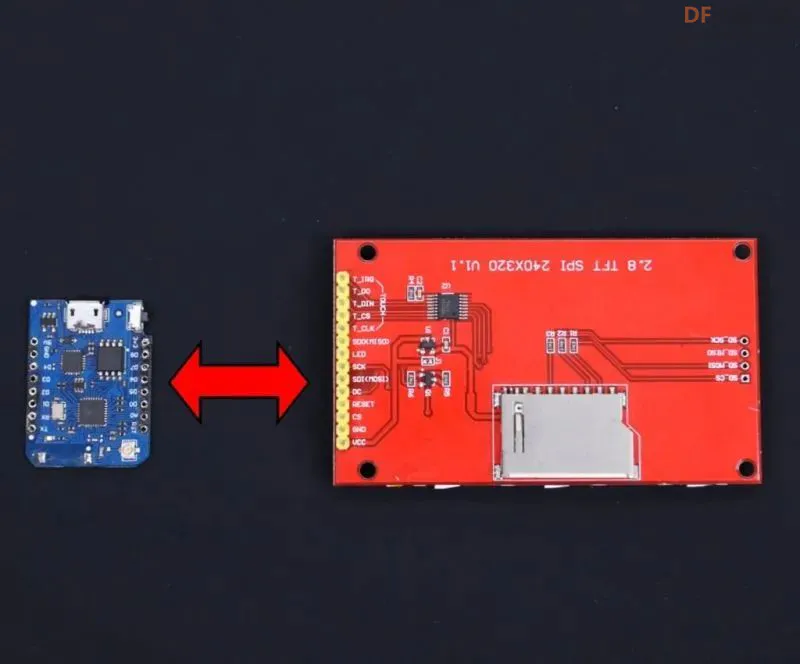

引脚接线方式如下:
  • TFT 显示->Wemos (ESP8266)
  • VIN -> 3.3V
  • GND -> GND
  • CS -> D1
  • RESET -> RST
  • DC -> D2
  • SDI -> D7
  • SCK -> D5
  • LED -> D8
  • SDO -> D6
  • T_CLK -> D5
  • T_CS -> D3
  • T_DIN -> D7
  • T_DO -> D6
  • T_IRQ -> D4

TFT 触控屏 + ESP8266 制造天气时钟图17

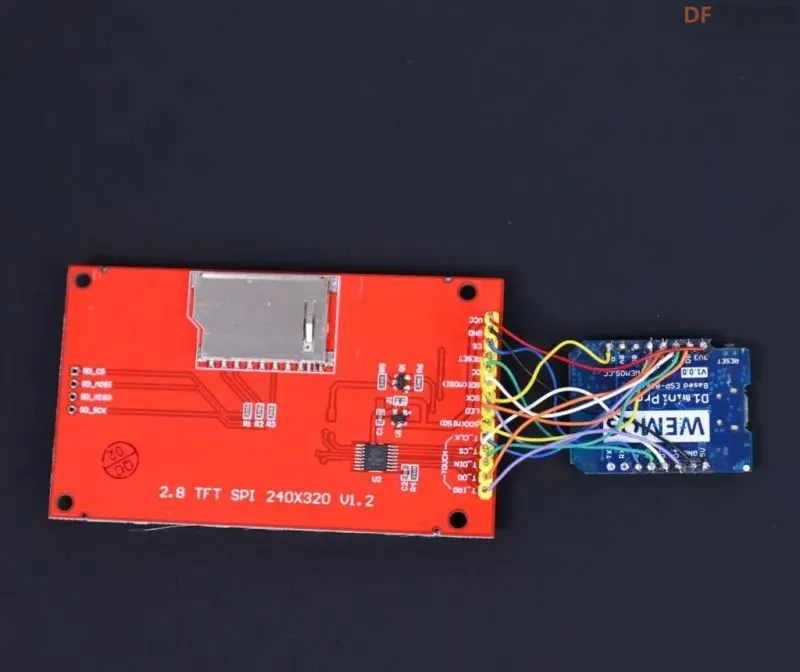

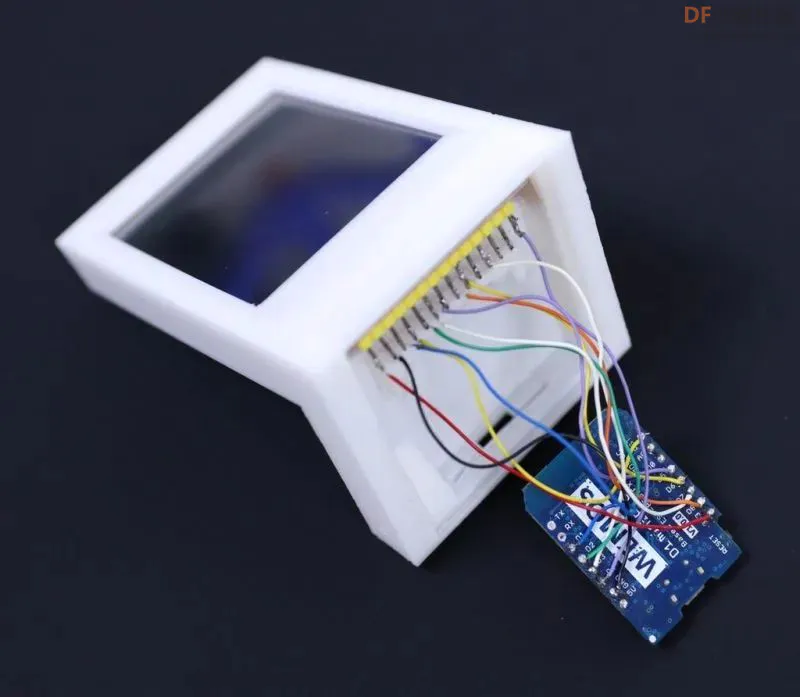

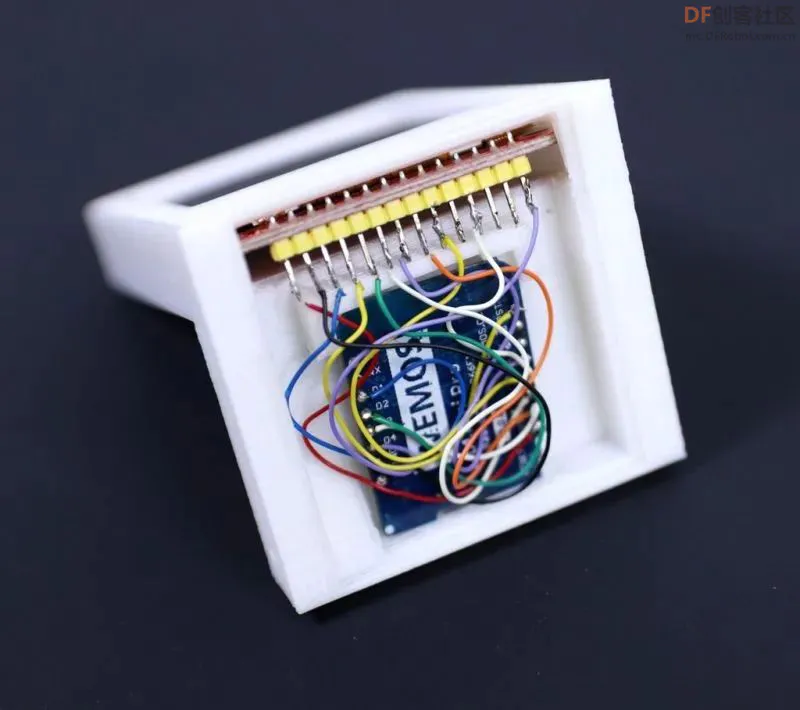

下载原理图,然后打印出来以便焊接时查看,这样会比较节约时间。焊接时要注意引脚焊接正确,错误的焊接会损坏显示模块或 Wemos 板。焊接时要十分的小心。

TFT 触控屏 + ESP8266 制造天气时钟图18

TFT 触控屏 + ESP8266 制造天气时钟图19

原理图可在文末下载。
准备 ESP8266 开发环境
ESP8266 模块中不包含 Arduino IDE,需要先安装。
操作如下:

TFT 触控屏 + ESP8266 制造天气时钟图20

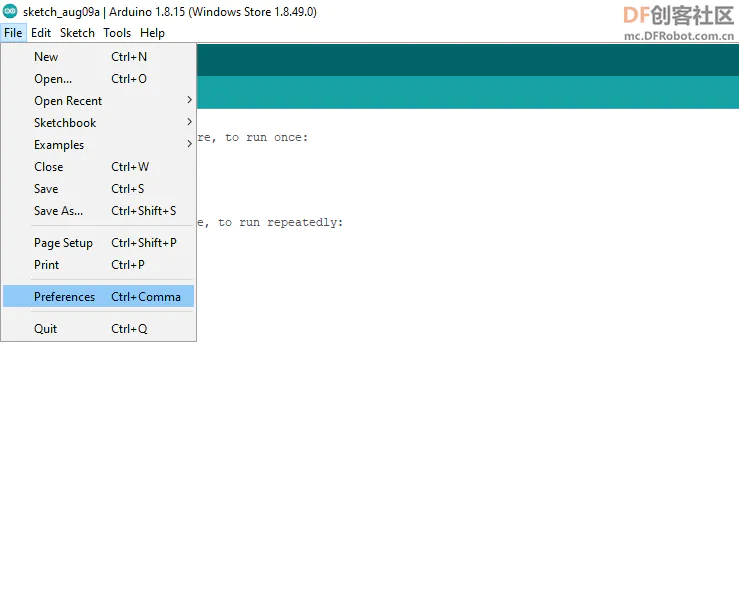

1、启动 Arduino IDE 并打开 Preferences 窗口。

TFT 触控屏 + ESP8266 制造天气时钟图21

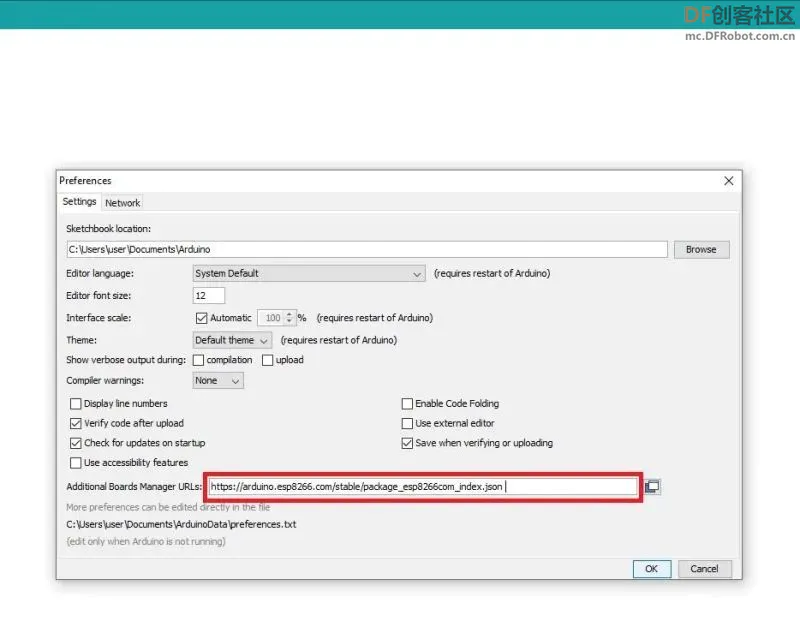

2、在 Arduino IDE 的 File > Preferences > Additional Boards Manager URLs 字段中输入:
https://arduino.esp8266.com/stable/package\_esp8266com\_index.json

TFT 触控屏 + ESP8266 制造天气时钟图22

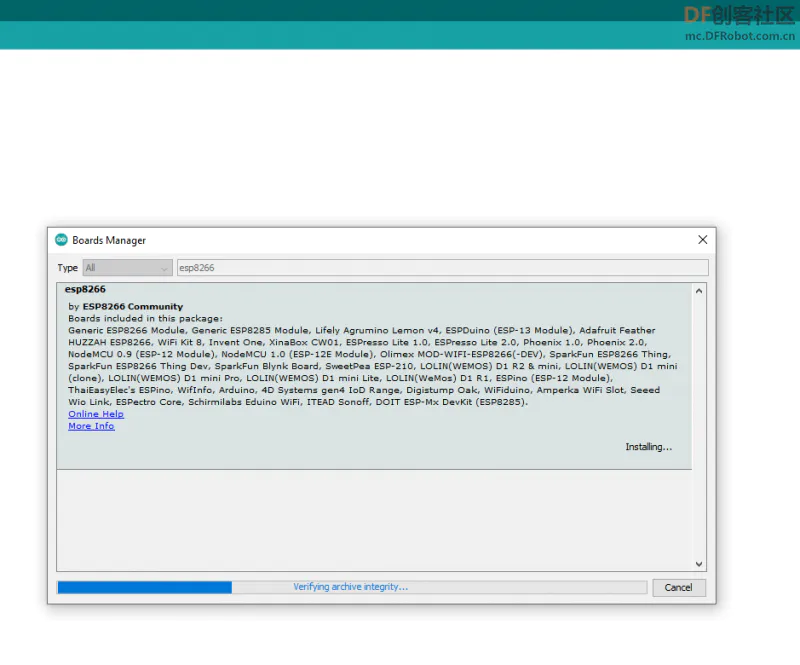

3、使用 OK 按钮关闭窗口。从 Tools > Board menu 中打开开发板管理器,然后选择正确的 ESP8266 开发板。
4、选择 LOLIN(WEMOS) D1 R2 & mini。将 CPU 频率设置为 80MHz,Flash Size 设置为 “`4MB (FS:3MB OTA:~512KB)``”以及 COM 端口。
下载代码和库
Arduino 代码:
https://github.com/ThingPulse/esp8266-weather-station-color

库:

1、Mini Grafx by Daniel Eichhorn

https://github.com/ThingPulse/minigrafx

2、ESP8266 WeatherStation by Daniel Eichhorn

https://github.com/ThingPulse/esp8266-weather-station

3、Json Streaming Parser by Daniel Eichhorn

https://github.com/squix78/json-streaming-parser

4、ThingPulse XPT2046 Touch by ThingPulse

https://github.com/ThingPulse/XPT2046\_Touchscreen#xpt2046-touchscreen-arduino-library

如果如果你已经安装了原始的 XPT2046_Touchscreen,需要先卸载。

下载库后解压缩并在 Arduino Library Manager 中安装,路径为:
Sketch > Include Library > Manage Libraries…
获取 OpenWeatherMap API Key
TFT 触控屏 + ESP8266 制造天气时钟图23

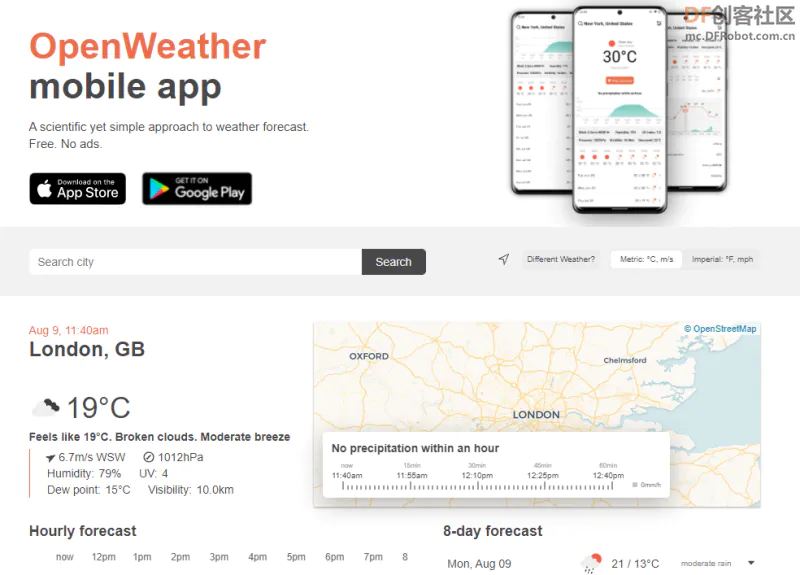

天气数据来自 https://openweathermap.org/price 网站,所以必须获得 OpenWeatherMap API 密钥。

TFT 触控屏 + ESP8266 制造天气时钟图24

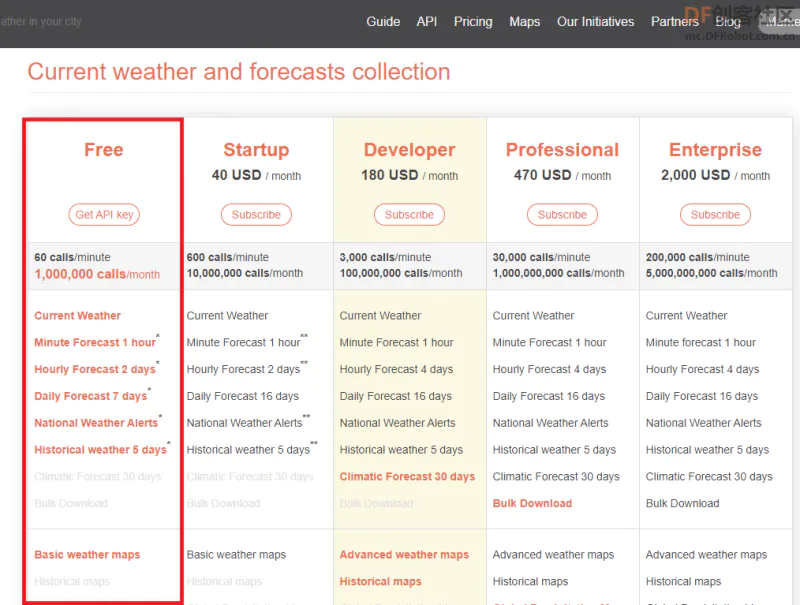

1、选择第一列免费那一栏,限制为每分钟 60cpm。

TFT 触控屏 + ESP8266 制造天气时钟图25

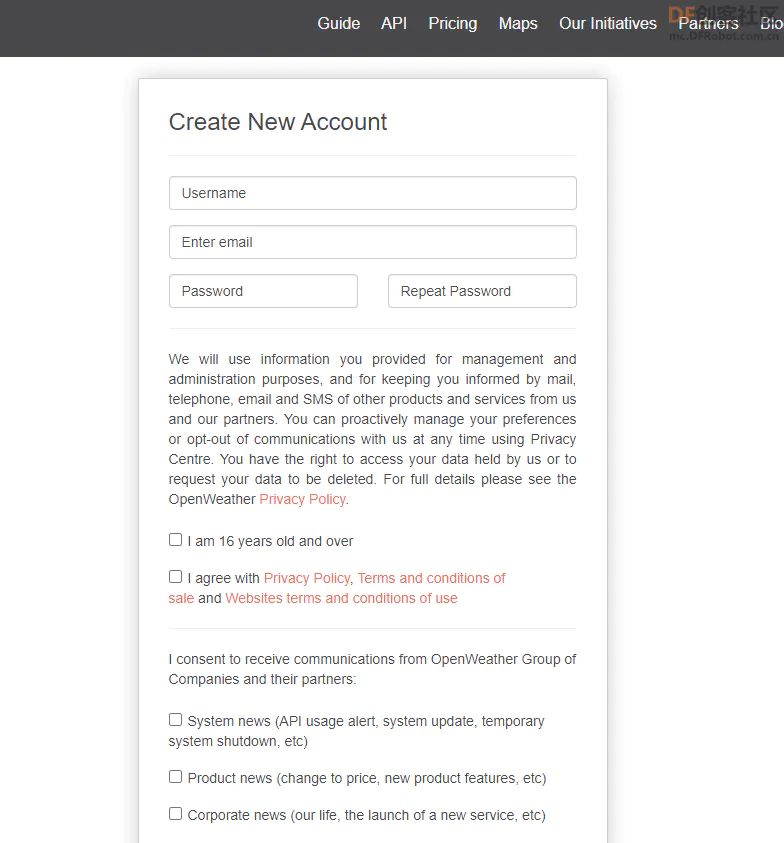

2、点击获取“API 密钥”,然后填写凭据后创建一个新帐户。

3、记下 API 密钥,下一步代码时使用。
上传软件
设置 Arduino IDE 并安装所有库后,将代码上传到 ESP8266 板(Wemos D1 Mini Pro 或其他板)。

TFT 触控屏 + ESP8266 制造天气时钟图26

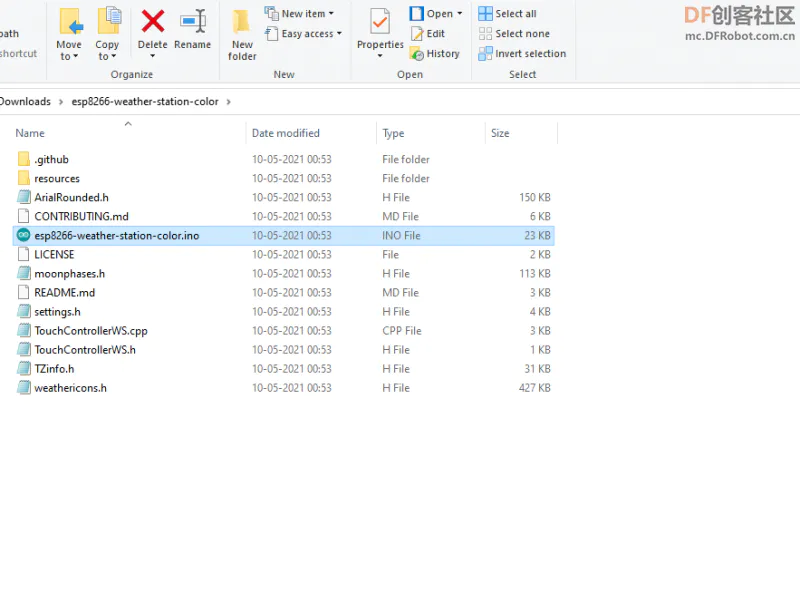

1、解压缩在前面步骤中下载的代码,然后保存,去掉文件夹名称中的 master,命名为 esp8266-weather-station-color。

TFT 触控屏 + ESP8266 制造天气时钟图27

2、打开文件夹并点击 esp8266-weather-station-color.ino。

TFT 触控屏 + ESP8266 制造天气时钟图28

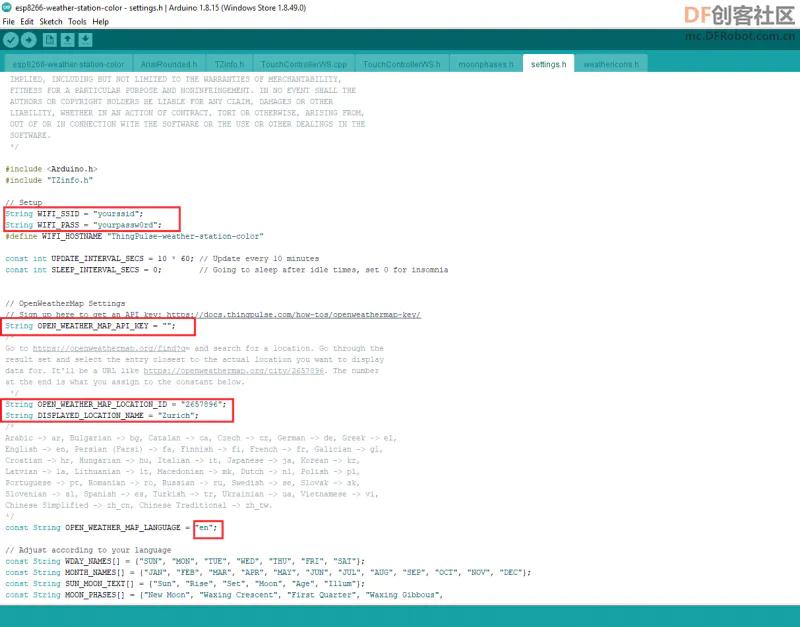

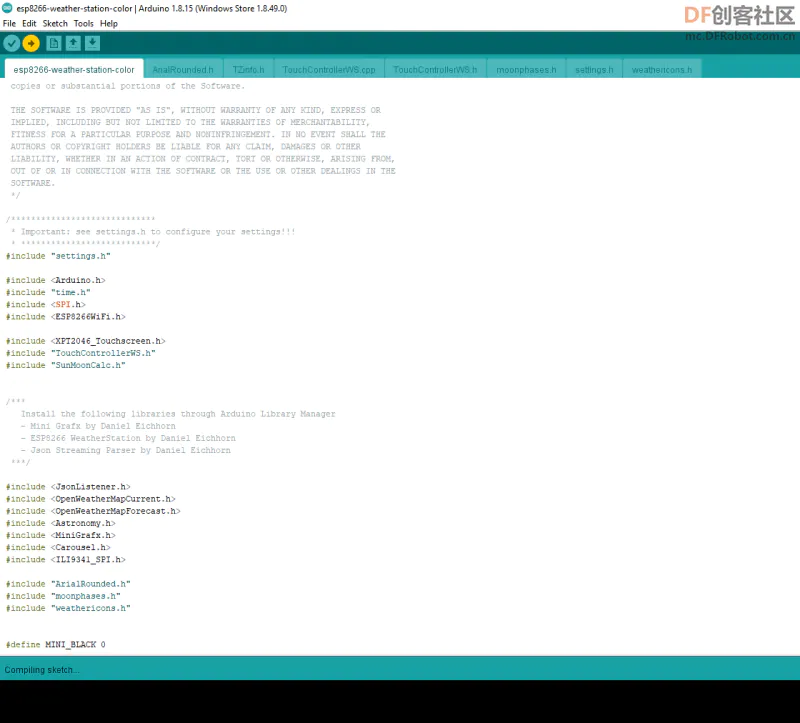

3、在其中一个选项卡中,用 IDE 打开 settings.h。浏览文件并调整两个配置参数。它们都直接记录在文件中。最后设置 OpenWeatherMap API 密钥。
安装外壳
TFT 触控屏 + ESP8266 制造天气时钟图29

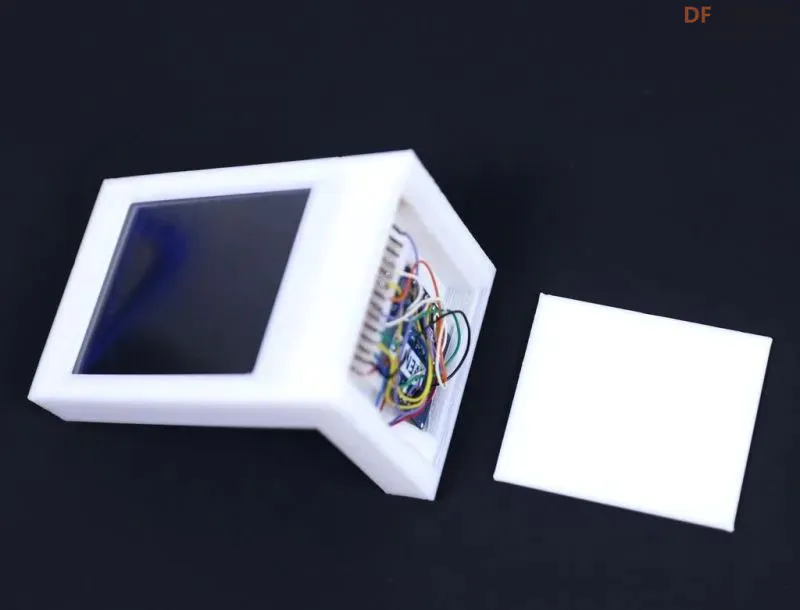

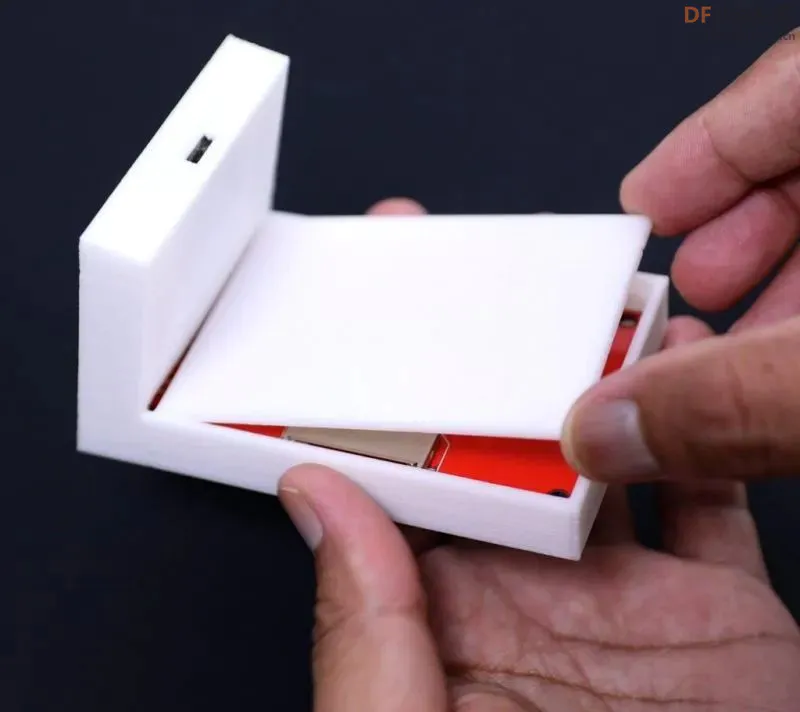

如图所示,安装好显示器和电路板后,将两个盖子固定好。外壳设计的非常紧密,因此不需要任何胶水或螺丝来固定盖子。

TFT 触控屏 + ESP8266 制造天气时钟图30

TFT 触控屏 + ESP8266 制造天气时钟图31

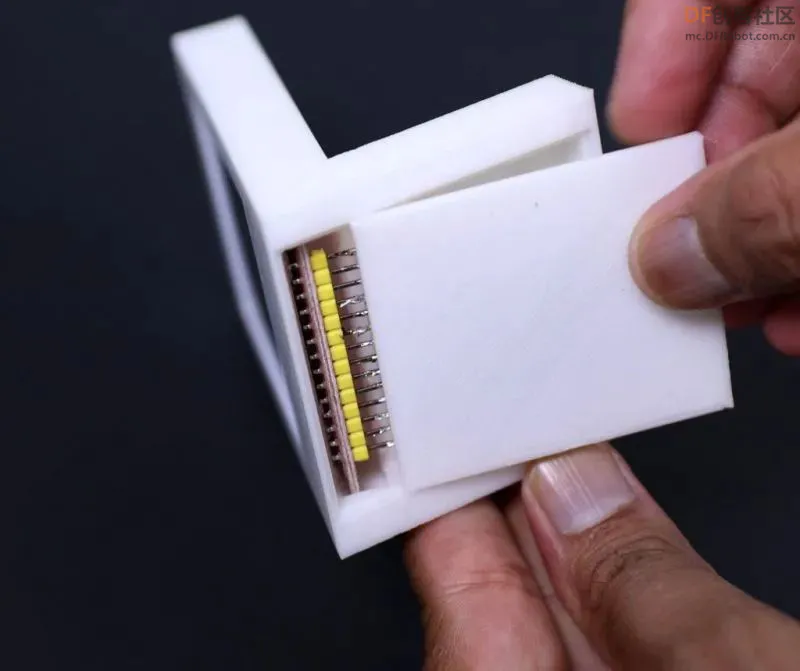

较小的盖子用于底座部分,较大的盖子用于显示器的背面。将盖子与外壳中的插槽对齐,然后将其按压进去即可。
测试
TFT 触控屏 + ESP8266 制造天气时钟图32

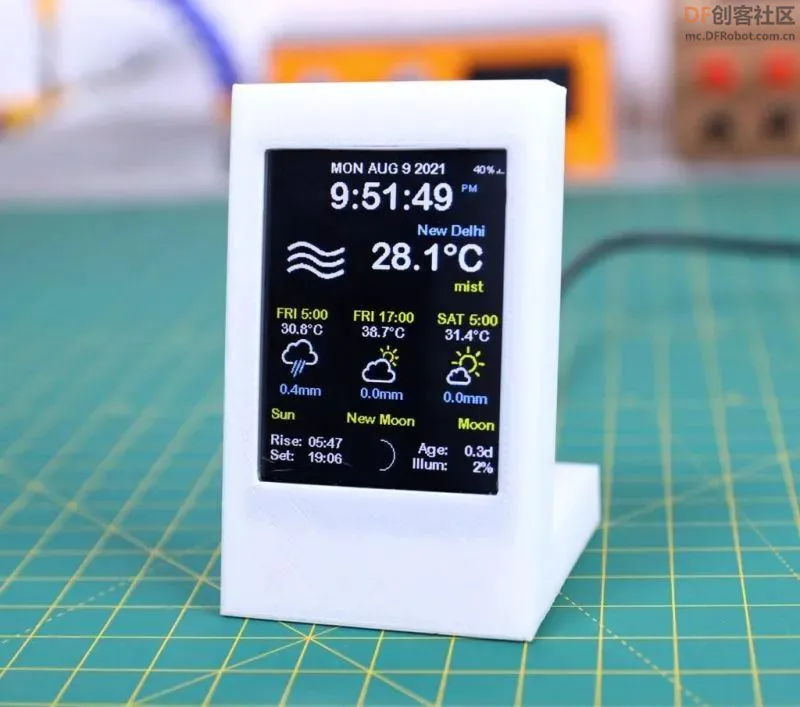

如果你已经成功将代码上传到 ESP8266,可以立即通过搜索 WiFi 网络看到设备。将设备连接到 WiFi 路由器后,它将从网络获取时间和天气数据。

TFT 触控屏 + ESP8266 制造天气时钟图33

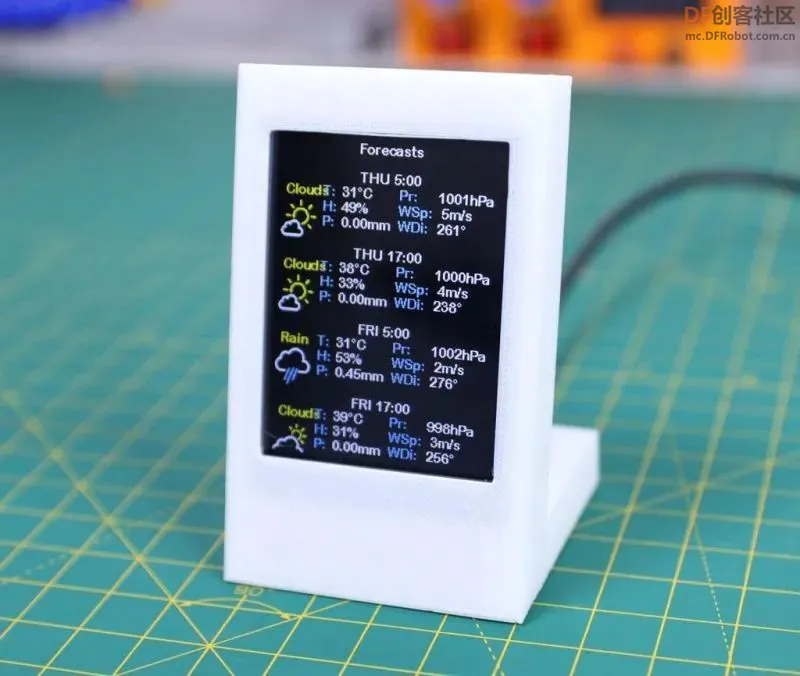

现在你可以在 TFT 显示屏上看到所有天气信息以及其他数据,还可通过触控笔或手指切换来查看不同页面(在之前可能需要校准触摸屏显示功能)。

我对这个小摆件的最终效果非常满意,在任何场合将它送给朋友都是很不错的!

项目所用的代码点击“阅读原文”下载。

原文链接:https://www.instructables.com/ESP8266-Weather-Widget-V20/

原项目作者: opengreenenergy

译文首发:趣无尽
开源项目,转载请务必注明项目出处与原作者信息




手表系列回顾

▼ 用ESP8266做一个高颜值的RGB时钟!


TFT 触控屏 + ESP8266 制造天气时钟图34


点击阅读

▼ 情人节限定,一款高颜值时钟


TFT 触控屏 + ESP8266 制造天气时钟图35


点击阅读

▼ ESPnixie----基于ESP32的辉光钟


TFT 触控屏 + ESP8266 制造天气时钟图36


点击阅读

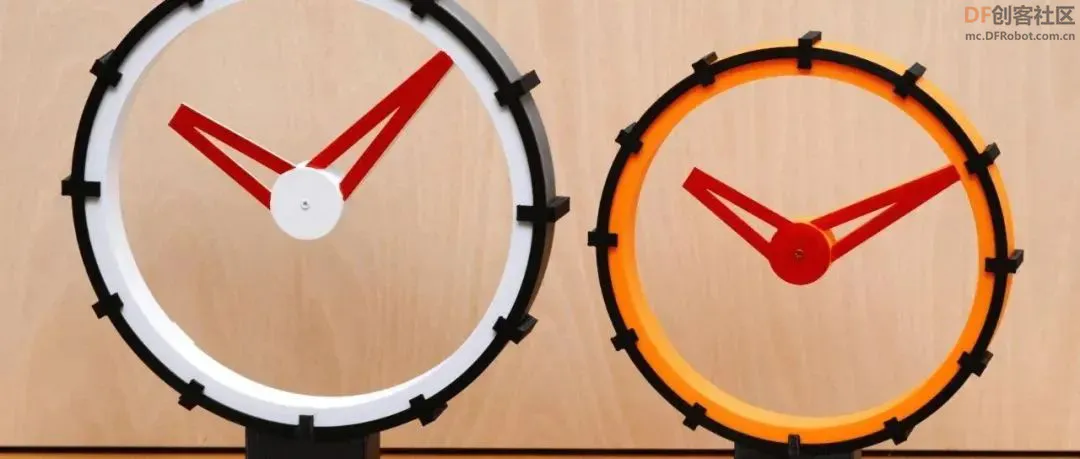

▼ 用Arduino自制一个只有表针,没有表盘的“空心时钟”


TFT 触控屏 + ESP8266 制造天气时钟图37


点击阅读

▼ 复刻卡西欧F-91W!不过,我比较大。


TFT 触控屏 + ESP8266 制造天气时钟图38


点击阅读

Back_Cover.stl

684 Bytes, 下载次数: 54

Base_Cover.stl

684 Bytes, 下载次数: 51

Housing_Body.stl

101.84 KB, 下载次数: 46

Schematic_Weather Display TFT -2.8__2021-08-10.pdf

241.47 KB, 下载次数: 57
