WiFi网络状态监测器项目概述
本项目是一个基于FireBeetle 2 ESP32-C5开发套件和OLED显示屏的WiFi网络状态监测器,实时显示网络连接状态、信号质量、时间信息等,具有多页面显示和动画切换效果。

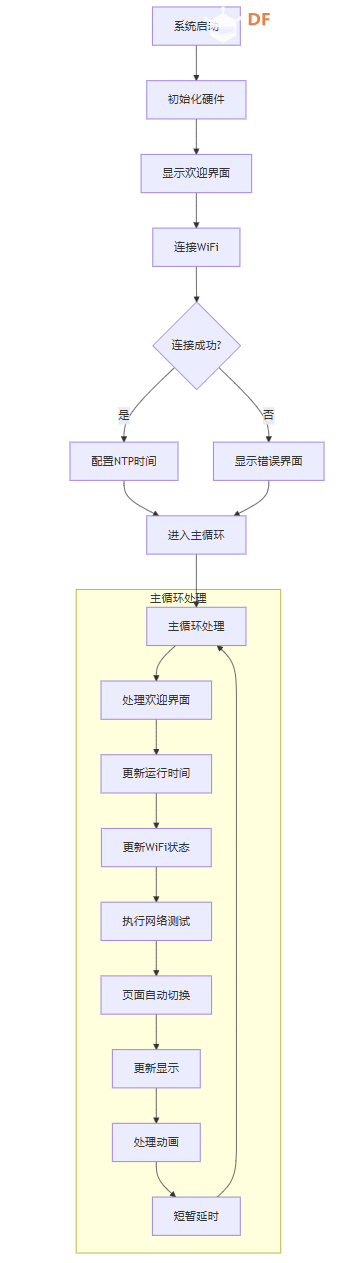

系统整体流程图
![[FireBeetle 2 ESP32-C5]ESP32-C5 WiFi网络状态监测器图1](https://mc.dfrobot.com.cn/data/attachment/forum/202510/03/180816dtd6zt66zfpnggvt.png)
流程说明系统启动阶段
- 初始化硬件:配置OLED显示屏引脚和通信参数,设置串口通信
- 显示欢迎界面:展示设备名称、版本信息,建立品牌认知
- 连接WiFi:尝试连接到预设的WiFi网络,包含超时处理机制
连接结果处理
- 连接成功:配置NTP时间服务,确保时间同步准确
- 连接失败:显示错误提示,但系统继续运行以便后续重连
主循环处理核心
- 非阻塞设计:所有任务基于时间间隔执行,避免单个任务阻塞系统
- 模块化处理:各功能模块独立运行,通过标志位协调
- 状态驱动更新:只有状态变化时才触发显示更新,优化性能

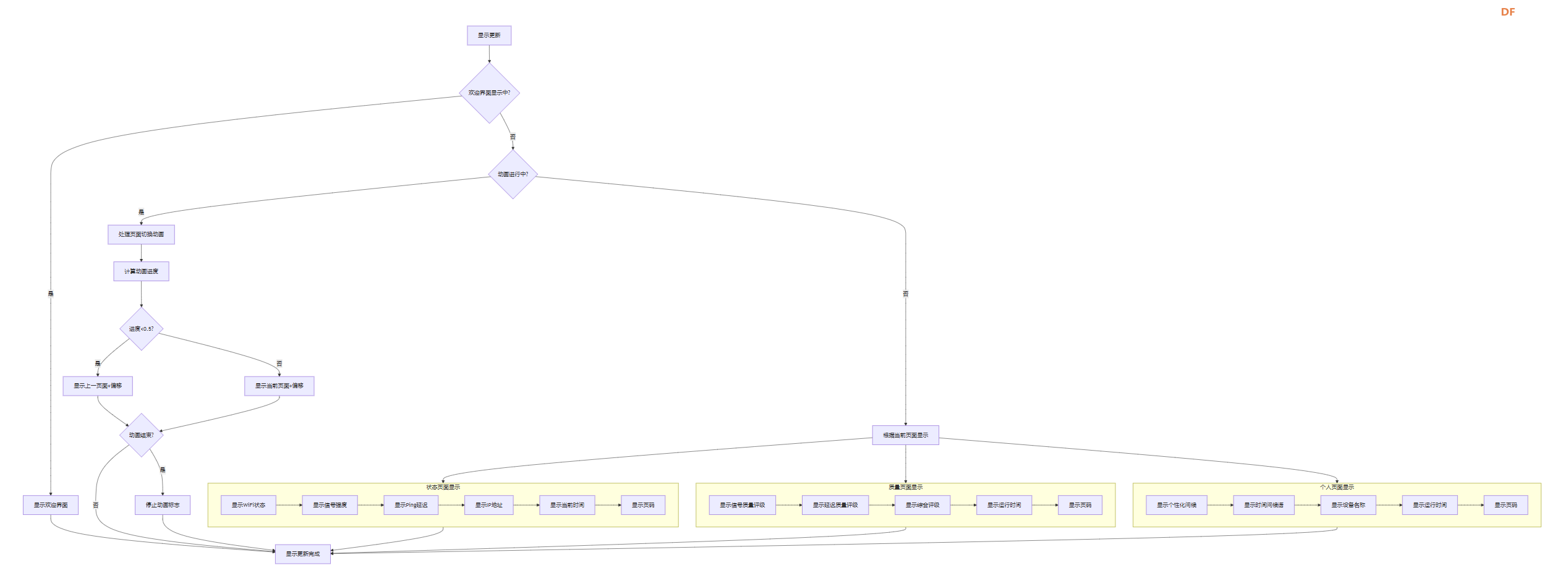

详细功能流程图说明
项目结构
WiFi_Monitor/
├── WiFi_Monitor.ino # 主程序文件
├── WiFiConnection.h # WiFi连接管理模块
├── DisplayManager.h # 显示控制模块
├── NetworkTest.h # 网络测试模块
├── TimeManager.h # 时间管理模块
├── Configuration.h # 配置参数模块
└── README.md # 项目说明文档

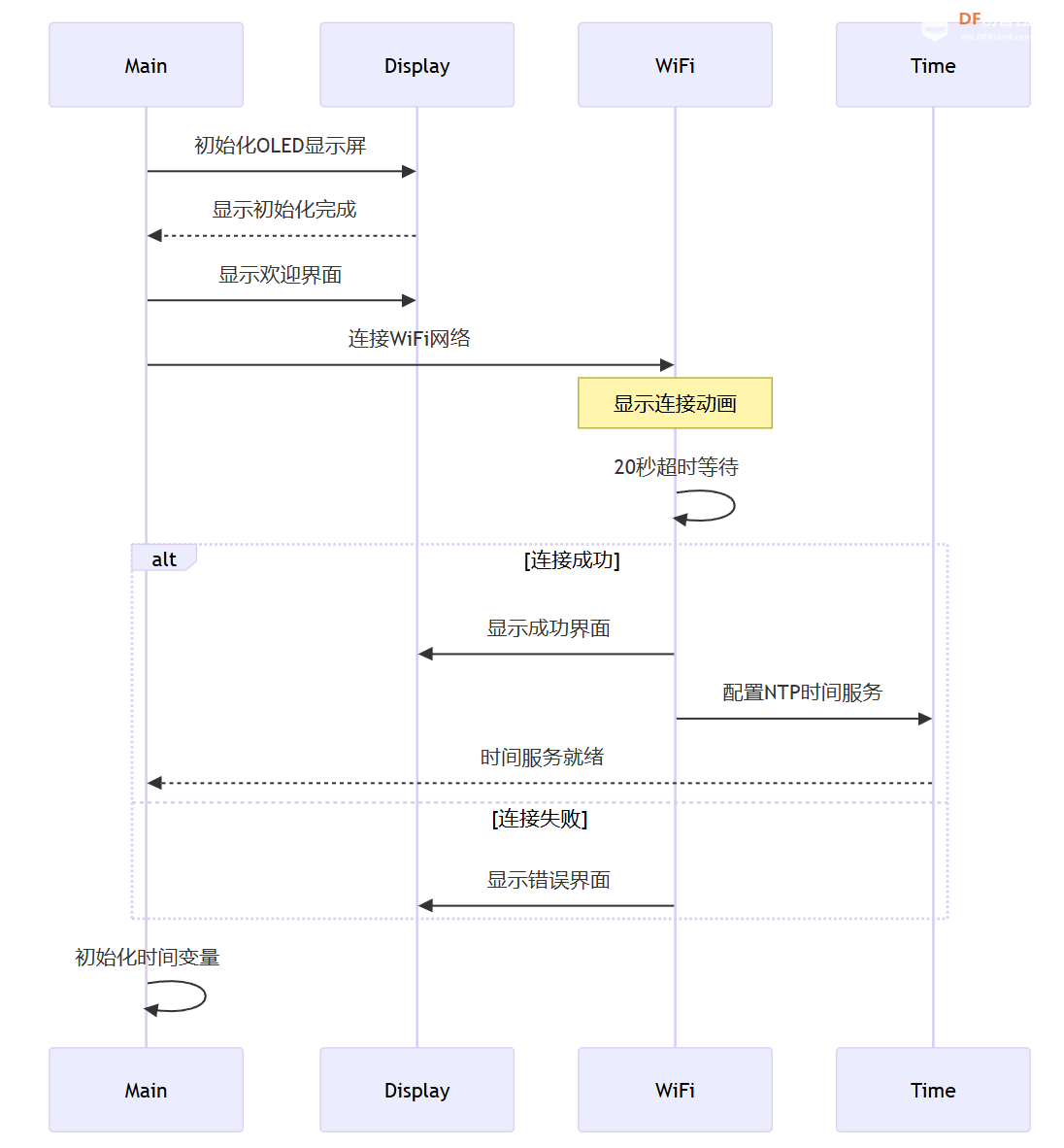

系统初始化流程
![[FireBeetle 2 ESP32-C5]ESP32-C5 WiFi网络状态监测器图7](https://mc.dfrobot.com.cn/data/attachment/forum/202510/03/180858f090x01o0tfva11h.png)
功能模块详细说明
1. 配置参数模块 (Configuration.h)
- /**
- * 系统配置参数定义
- * 包含WiFi配置、设备个性化设置、时间配置等常量
- */
-
- // WiFi网络配置
- const char* WIFI_SSID = "WiFi名称"; // 替换为您的WiFi名称
- const char* WIFI_PWD = "WiFi密码"; // 替换为您的WiFi密码
-
- // 设备个性化设置
- const char* DEVICE_NAME = "Moone Monitor";
- const char* OWNER_NAME = "Moone";
-
- // NTP时间服务器配置
- const char* ntpServer = "pool.ntp.org";
- const long gmtOffset_sec = 8 * 3600; // UTC+8 北京时间
- const int daylightOffset_sec = 0;
-
- // 硬件引脚配置
- #define I2C_SDA 9
- #define I2C_SCL 10
-
- // 时间间隔配置(毫秒)
- const unsigned long PING_INTERVAL = 8000; // Ping测试间隔
- const unsigned long WIFI_UPDATE_INTERVAL = 2000; // WiFi状态更新间隔
- const unsigned long DISPLAY_UPDATE_INTERVAL = 500; // 显示更新间隔
- const unsigned long PAGE_CHANGE_INTERVAL = 8000; // 页面切换间隔
- const unsigned long WELCOME_DURATION = 3000; // 欢迎界面显示时长
- const unsigned long UPTIME_UPDATE_INTERVAL = 1000; // 运行时间更新间隔
复制代码
2. WiFi连接管理模块 (WiFiConnection.h)
- /**
- * WiFi连接管理模块
- * 负责WiFi连接、状态监测和重连管理
- */
-
- class WiFiConnectionManager {
- private:
- // 网络状态变量
- int wifiRSSI = 0; // WiFi信号强度
- String ipAddress = "No IP"; // IP地址
- bool wifiConnected = false; // 连接状态标志
-
- // 时间管理
- unsigned long lastWiFiUpdate = 0; // 上次WiFi状态更新时间
-
- public:
- /**
- * 连接到WiFi网络
- * 显示连接过程动画,支持超时处理
- */
- void connectToWiFi() {
- displayConnectingScreen(0);
- WiFi.begin(WIFI_SSID, WIFI_PWD);
-
- unsigned long startTime = millis();
- int dotCount = 0;
-
- // 20秒连接超时
- while (WiFi.status() != WL_CONNECTED && millis() - startTime < 20000) {
- delay(300);
- dotCount = (dotCount + 1) % 4;
- displayConnectingScreen(dotCount);
- }
-
- if (WiFi.status() == WL_CONNECTED) {
- onWiFiConnected();
- } else {
- onWiFiFailed();
- }
- }
-
- /**
- * WiFi连接成功处理
- * 更新状态变量并显示成功界面
- */
- void onWiFiConnected() {
- wifiConnected = true;
- ipAddress = WiFi.localIP().toString();
- wifiRSSI = WiFi.RSSI();
-
- displaySuccessScreen();
- Serial.println("WiFi Connected - IP: " + ipAddress);
- }
-
- /**
- * WiFi连接失败处理
- * 显示错误界面并设置连接状态为false
- */
- void onWiFiFailed() {
- wifiConnected = false;
- displayErrorScreen();
- Serial.println("WiFi Connection Failed");
- }
-
- /**
- * 更新WiFi连接状态
- * 定期检查连接状态,处理断开重连情况
- */
- void updateWiFiStatus() {
- bool previousStatus = wifiConnected;
- wifiConnected = (WiFi.status() == WL_CONNECTED);
-
- if (wifiConnected) {
- // 更新信号强度(变化超过2dBm才更新)
- int newRSSI = WiFi.RSSI();
- if (abs(newRSSI - wifiRSSI) > 2) {
- wifiRSSI = newRSSI;
- displayNeedsUpdate = true;
- }
- ipAddress = WiFi.localIP().toString();
-
- // WiFi重连处理
- if (!previousStatus) {
- Serial.println("WiFi Reconnected");
- displayNeedsUpdate = true;
- }
- } else if (previousStatus) {
- // WiFi断开处理
- Serial.println("WiFi Disconnected");
- displayNeedsUpdate = true;
- }
- }
-
- // Getter方法
- bool isConnected() { return wifiConnected; }
- int getRSSI() { return wifiRSSI; }
- String getIP() { return ipAddress; }
- };
复制代码

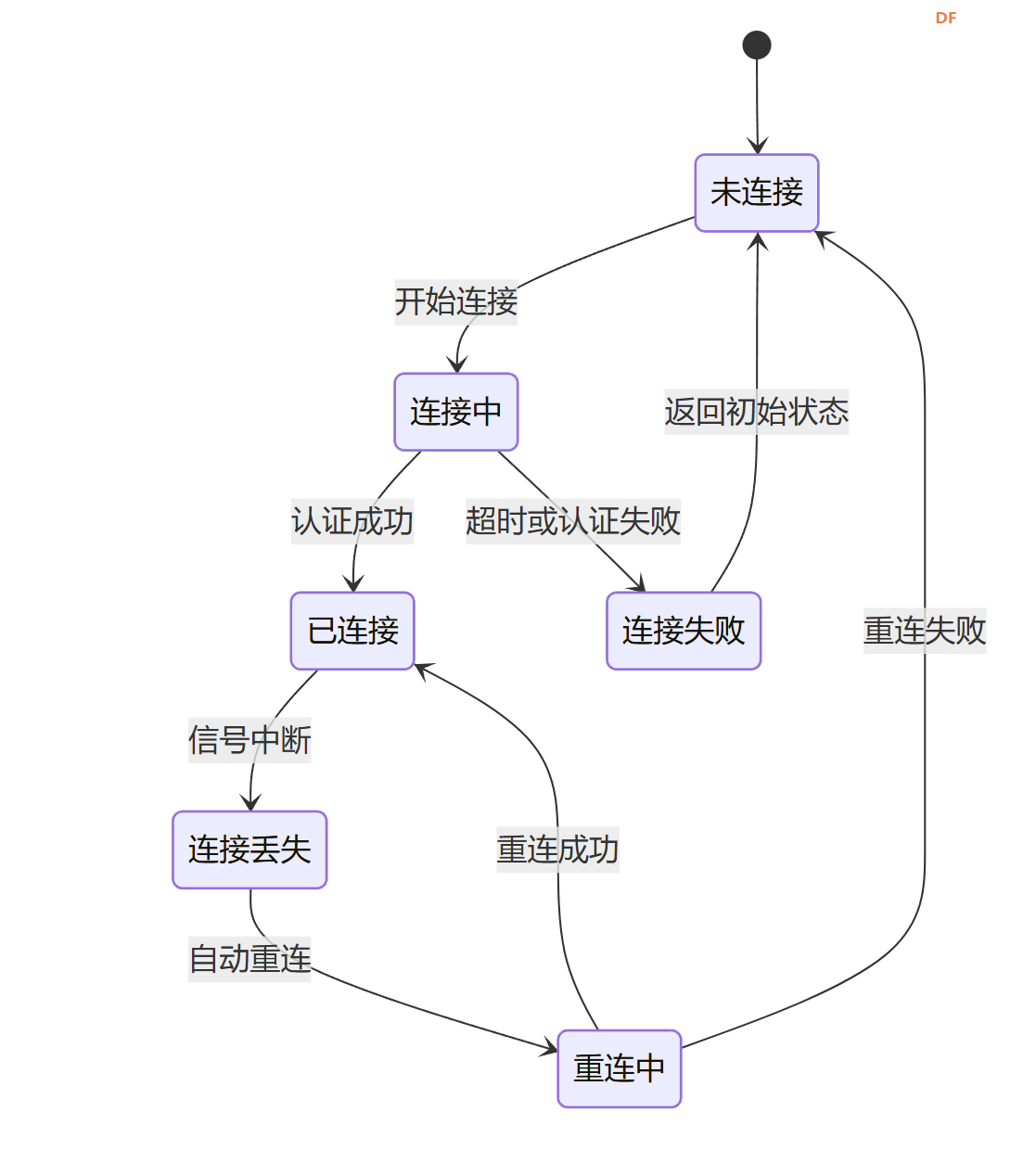

WiFi状态转换说明
![[FireBeetle 2 ESP32-C5]ESP32-C5 WiFi网络状态监测器图6](https://mc.dfrobot.com.cn/data/attachment/forum/202510/03/180858lrr6b5fxrf6axat5.png)
连接生命周期
- 完整状态机:覆盖从初始到连接的完整流程
- 异常处理:处理各种连接失败场景
- 自动恢复:连接断开后自动尝试重连
状态持久性
- 状态记忆:系统记住当前连接状态
- 条件执行:基于连接状态决定功能可用性
- 用户反馈:每个状态变化都有相应的用户提示
这个详细的流程图说明文档完整地解释了WiFi网络状态监测器的程序架构、设计理念和实现细节,为后续的维护、扩展和故障排查提供了完整的技术参考。

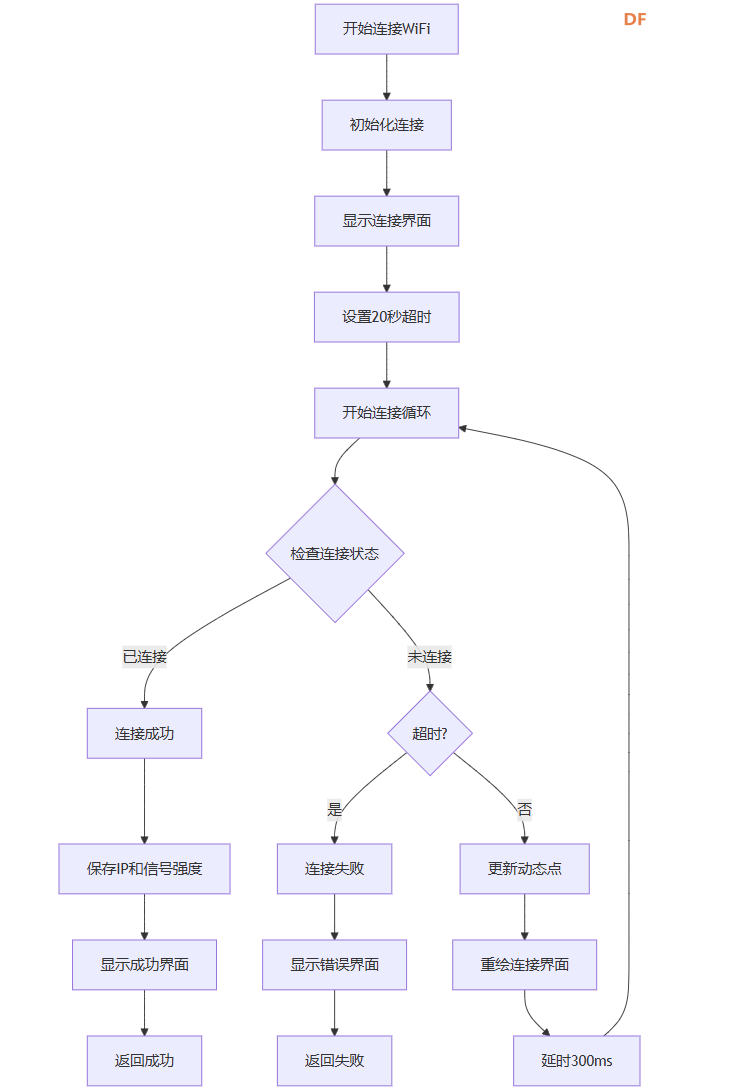

WiFi连接管理流程说明
流程图概述
![[FireBeetle 2 ESP32-C5]ESP32-C5 WiFi网络状态监测器图4](https://mc.dfrobot.com.cn/data/attachment/forum/202510/03/180857fdlognuidwp5twnt.png)
连接过程设计说明用户反馈优化
- 动态指示:通过动态点动画显示连接进行中状态
- 进度感知:每300ms更新一次界面,让用户感知系统运行
- 明确结果:成功或失败都有明确的视觉反馈
超时管理策略
- 合理超时:20秒超时时间平衡了连接成功率和用户体验
- ** graceful失败**:连接失败后系统继续运行,支持后续手动恢复
信息记录
- 关键数据保存:连接成功后立即保存IP地址和信号强度
- 状态同步:确保显示数据与实际连接状态一致
3. 显示控制模块 (DisplayManager.h)
- /**
- * 显示控制模块
- * 管理OLED显示屏的所有绘制操作和页面管理
- */
-
- class DisplayManager {
- private:
- U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2;
-
- // 显示状态
- int displayPage = 0; // 当前显示页面
- bool displayNeedsUpdate = true; // 显示更新标志
- bool showWelcome = true; // 欢迎界面显示标志
-
- // 动画状态
- bool isAnimating = false;
- int previousPage = 0;
- unsigned long animationStartTime = 0;
-
- public:
- DisplayManager() : u8g2(U8G2_R0, 10, 9, U8X8_PIN_NONE) {}
-
- /**
- * 初始化OLED显示屏
- * 设置字体、颜色等基础参数
- */
- void begin() {
- u8g2.begin();
- u8g2.setFont(u8g2_font_6x10_tf);
- u8g2.setFontRefHeightExtendedText();
- u8g2.setDrawColor(1);
- u8g2.setFontPosTop();
- u8g2.setFontDirection(0);
- Serial.println("OLED Display Initialized");
- }
-
- /**
- * 显示欢迎界面
- * 设备启动时显示设备名称和版本信息
- */
- void showWelcomeScreen() {
- u8g2.firstPage();
- do {
- u8g2.setFont(u8g2_font_7x14_tf);
- u8g2.drawStr(15, 10, DEVICE_NAME);
-
- u8g2.setFont(u8g2_font_6x10_tf);
- u8g2.drawStr(25, 30, "Initializing...");
- u8g2.drawStr(20, 45, "WiFi Monitor v2.0");
- } while (u8g2.nextPage());
- }
-
- /**
- * 显示WiFi连接过程界面
- * 带动态点动画显示连接状态
- */
- void displayConnectingScreen(int dotCount) {
- u8g2.firstPage();
- do {
- u8g2.drawStr(20, 15, "Connecting WiFi");
-
- // 动态点动画
- char dots[5] = "...";
- dots[dotCount] = '\0';
- u8g2.drawStr(55, 35, dots);
- u8g2.drawStr(25, 50, "Please wait");
- } while (u8g2.nextPage());
- }
-
- /**
- * 显示连接成功界面
- * 显示IP地址和信号强度
- */
- void displaySuccessScreen() {
- u8g2.firstPage();
- do {
- u8g2.drawStr(40, 15, "Connected!");
-
- String shortIP = getShortIP(ipAddress);
- u8g2.drawStr(10, 35, shortIP.c_str());
-
- char signalStr[15];
- snprintf(signalStr, sizeof(signalStr), "%d dBm", wifiRSSI);
- u8g2.drawStr(45, 50, signalStr);
- } while (u8g2.nextPage());
- }
-
- /**
- * 显示状态页面
- * 包含WiFi状态、信号强度、Ping延迟、IP地址和时间
- */
- void displayStatusPage() {
- u8g2.firstPage();
- do {
- char wifiStatus[20];
- snprintf(wifiStatus, sizeof(wifiStatus), "WiFi:%s",
- wifiConnected ? "ON" : "OFF");
-
- char signalStr[15];
- snprintf(signalStr, sizeof(signalStr), "Sig:%ddBm", wifiRSSI);
-
- char pingStr[15];
- snprintf(pingStr, sizeof(pingStr), "Ping:%s",
- pingTime > 0 ? String(pingTime) + "ms" : "--ms");
-
- String shortIP = getShortIP(ipAddress);
- String currentTime = getCurrentTime();
-
- // 紧凑的5行布局
- u8g2.setCursor(0, 2);
- u8g2.print(wifiStatus);
- u8g2.setCursor(64, 2);
- u8g2.print(signalStr);
-
- u8g2.setCursor(0, 14);
- u8g2.print(pingStr);
-
- u8g2.setCursor(0, 26);
- u8g2.print(shortIP.c_str());
-
- u8g2.setCursor(0, 38);
- u8g2.print("Time:");
- u8g2.setCursor(30, 38);
- u8g2.print(currentTime.c_str());
-
- u8g2.setCursor(0, 50);
- u8g2.print("Page 1/3");
- } while (u8g2.nextPage());
- }
-
- /**
- * 处理页面切换动画
- * 实现平滑的页面切换效果
- */
- void handleAnimation() {
- unsigned long elapsed = millis() - animationStartTime;
- float progress = (float)elapsed / 400;
-
- if (progress > 1.0) {
- isAnimating = false;
- return;
- }
-
- int offset = (progress < 0.5) ?
- (int)(64 * (0.5 - progress) * 2) :
- (int)(64 * (progress - 0.5) * 2);
-
- u8g2.firstPage();
- do {
- if (progress < 0.5) {
- displayPageContent(previousPage, 0, offset);
- } else {
- displayPageContent(displayPage, 0, offset - 64);
- }
- } while (u8g2.nextPage());
- }
-
- // 其他显示相关方法...
- };
复制代码
显示页面管理流程说明
流程图概述
![[FireBeetle 2 ESP32-C5]ESP32-C5 WiFi网络状态监测器图2](https://mc.dfrobot.com.cn/data/attachment/forum/202510/03/180857o57eoc15o11kku5z.png)
显示系统架构说明优先级管理
- 欢迎界面优先:系统启动时优先显示欢迎界面
- 动画优先:页面切换动画期间暂停常规内容更新
- 状态驱动:根据系统状态选择显示内容
页面切换动画
- 平滑过渡:400ms动画时长提供舒适的视觉体验
- 双向滑动:前半段移出旧页面,后半段移入新页面
- 精确控制:基于时间进度的精确动画控制
三页面内容设计
- 状态页面:核心网络参数实时监控
- 质量页面:网络质量分析和评级
- 个人页面:个性化信息和设备状态
布局优化
- 5行紧凑布局:充分利用128x64像素显示区域
- 信息分层:重要信息突出显示,次要信息适当位置
- 一致性设计:各页面保持统一的布局风格
4. 网络测试模块 (NetworkTest.h)
- /**
- * 网络测试模块
- * 负责网络连通性测试和延迟测量
- */
-
- class NetworkTestManager {
- private:
- int pingTime = 0; // Ping延迟时间
- unsigned long lastPingTime = 0; // 上次Ping测试时间
-
- public:
- /**
- * 异步执行Ping测试
- * 测试多个服务器的连通性,取最快响应时间
- */
- void performPingTestAsync() {
- HTTPClient http;
-
- // 测试服务器列表
- const char* servers[] = {
- "http://www.bing.com",
- "http://www.qq.com",
- "http://www.baidu.com"
- };
-
- bool success = false;
-
- // 尝试多个服务器,直到成功或全部失败
- for (int i = 0; i < 3 && !success; i++) {
- http.begin(servers[i]);
- http.setTimeout(2000); // 2秒超时
-
- unsigned long startTime = millis();
- int httpCode = http.GET();
- unsigned long responseTime = millis() - startTime;
-
- if (httpCode > 0) {
- updatePingTime(responseTime);
- success = true;
- }
-
- http.end();
- if (!success && i < 2) delay(100); // 服务器间短暂延迟
- }
-
- if (!success) {
- pingTime = -1; // 测试失败
- displayNeedsUpdate = true;
- }
- }
-
- /**
- * 更新Ping时间
- * 只有变化超过10ms才触发显示更新
- */
- void updatePingTime(unsigned long responseTime) {
- int newPingTime = responseTime;
- if (abs(newPingTime - pingTime) > 10) {
- pingTime = newPingTime;
- displayNeedsUpdate = true;
- }
- }
-
- /**
- * 获取网络质量评级
- * 基于信号强度和延迟的综合评价
- */
- String getOverallRating() {
- if (!wifiConnected) return "Offline";
-
- int score = 0;
-
- // 信号强度评分
- if (wifiRSSI >= -55) score += 2;
- else if (wifiRSSI >= -65) score += 1;
-
- // 延迟评分
- if (pingTime > 0 && pingTime < 100) score += 2;
- else if (pingTime > 0 && pingTime < 200) score += 1;
-
- // 综合评级
- if (score >= 4) return "Excel";
- else if (score >= 3) return "Good";
- else if (score >= 2) return "Fair";
- else return "Poor";
- }
-
- // Getter方法
- int getPingTime() { return pingTime; }
- };
复制代码

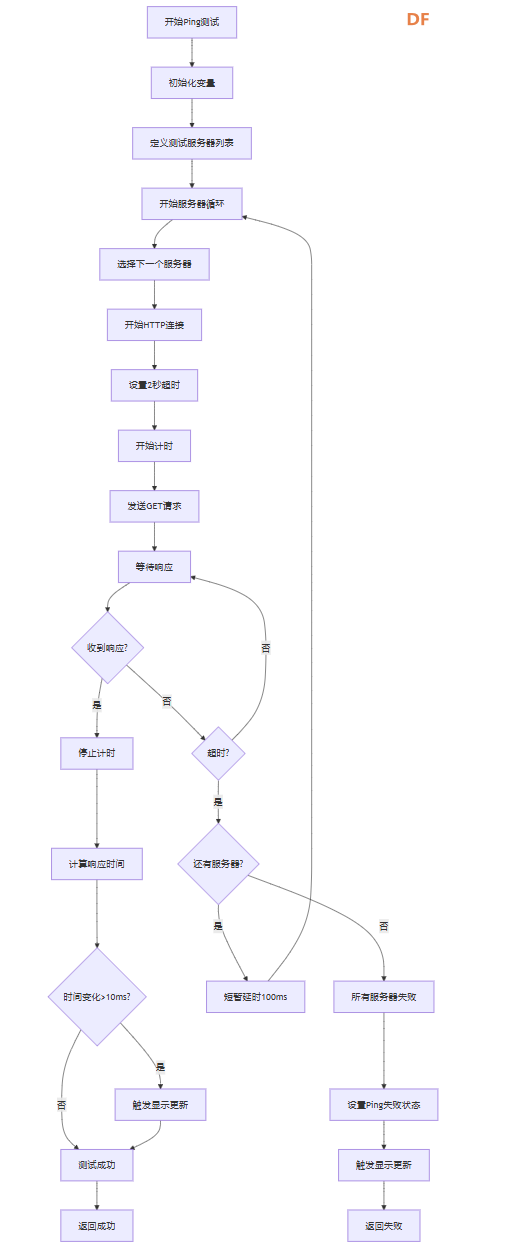

网络测试流程说明
流程图概述
![[FireBeetle 2 ESP32-C5]ESP32-C5 WiFi网络状态监测器图5](https://mc.dfrobot.com.cn/data/attachment/forum/202510/03/180858rspqztitip5esstp.png)
网络测试策略说明多服务器容错机制
- 服务器多样性:选择不同服务商的服务器提高测试可靠性
- 顺序测试:依次测试直到成功,避免不必要的并行请求
- 智能切换:当前服务器失败后自动切换到下一个
性能优化设计
- 合理超时:2秒超时平衡了响应速度和成功率
- 变化检测:只有显著变化(>10ms)才触发显示更新
- 服务器间延时:100ms间隔避免请求过于密集
用户体验考虑
- 快速失败:单个服务器快速超时,整体测试时间可控
- 明确状态:成功和失败都有明确的状态标识
- 渐进式反馈:通过显示更新向用户反馈测试结果
5. 时间管理模块 (TimeManager.h)
复制代码 时间管理流程说明
流程图概述

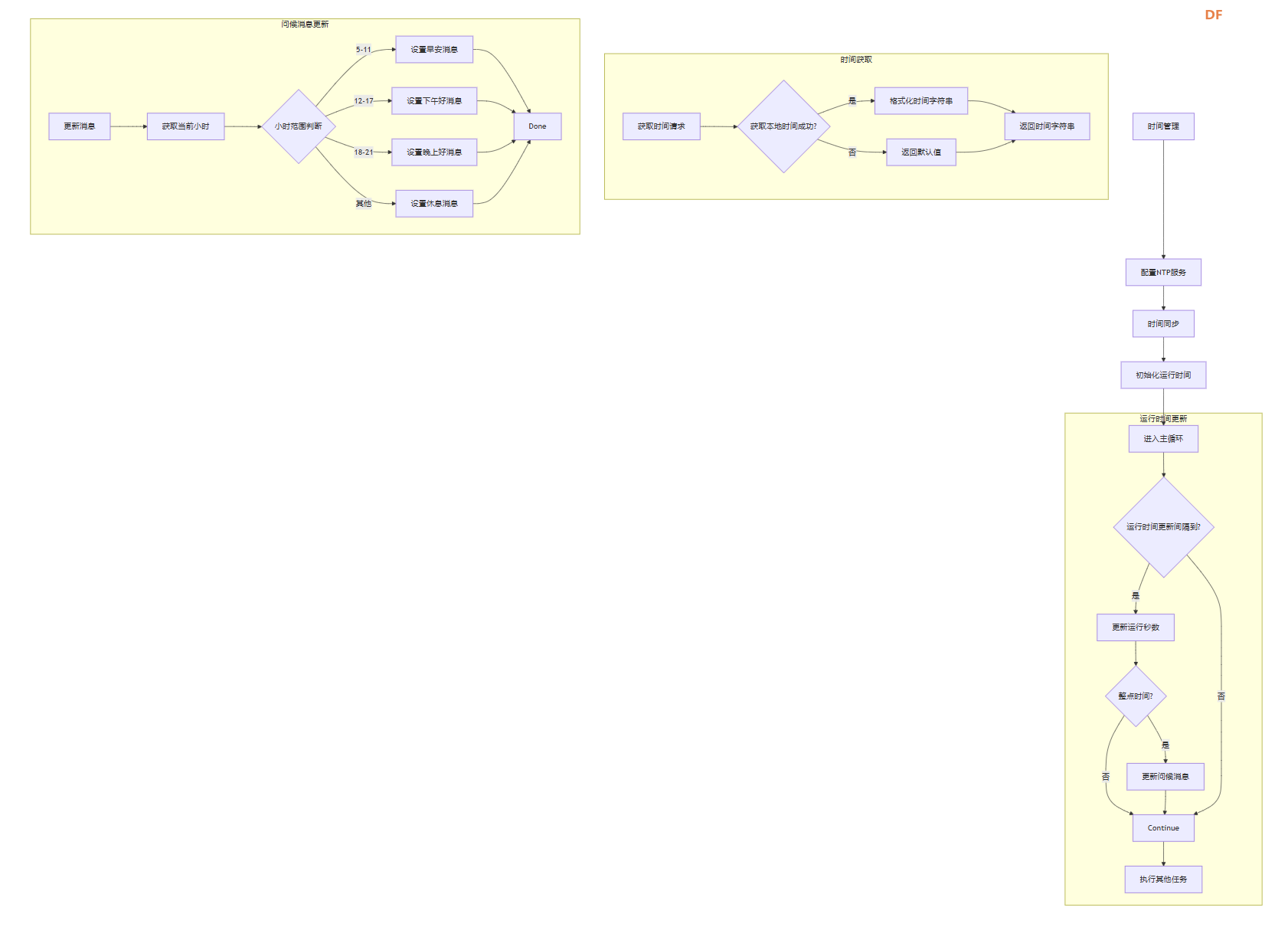

![[FireBeetle 2 ESP32-C5]ESP32-C5 WiFi网络状态监测器图3](https://mc.dfrobot.com.cn/data/attachment/forum/202510/03/180857m8xmtg8htjegnegg.png)
时间系统设计说明NTP时间同步
- 自动配置:WiFi连接成功后自动配置时间服务
- 时区支持:支持UTC+8北京时间配置
- 容错处理:时间获取失败时提供默认值显示
运行时间统计
- 精确计时:基于millis()的精确运行时间计算
- 友好显示:自动在小时和分钟格式间切换
- 低开销:每秒更新一次,性能开销极小
智能问候系统
- 时间段划分:按早晨、下午、晚上、深夜四个时段
- 个性化消息:每个时段提供相应的问候语
- 自动更新:每小时检查更新,确保问候语及时性
错误处理机制
- 优雅降级:NTP服务不可用时显示默认时间
- 状态保持:运行时间统计不受网络状态影响
- 用户透明:时间显示异常时用户仍可获取基本功能
6. 主程序模块 (WiFi_Monitor.ino)
复制代码 硬件要求
- FireBeetle 2 ESP32-C5开发套件
- 0.96寸OLED显示屏(SSD1306,128x64)
- WiFi网络接入
使用说明
- 修改Configuration.h中的WiFi配置
- 根据需要调整设备个性化设置
- 上传程序到FireBeetle 2 ESP32-C5开发套件
- 设备将自动连接WiFi并开始监测

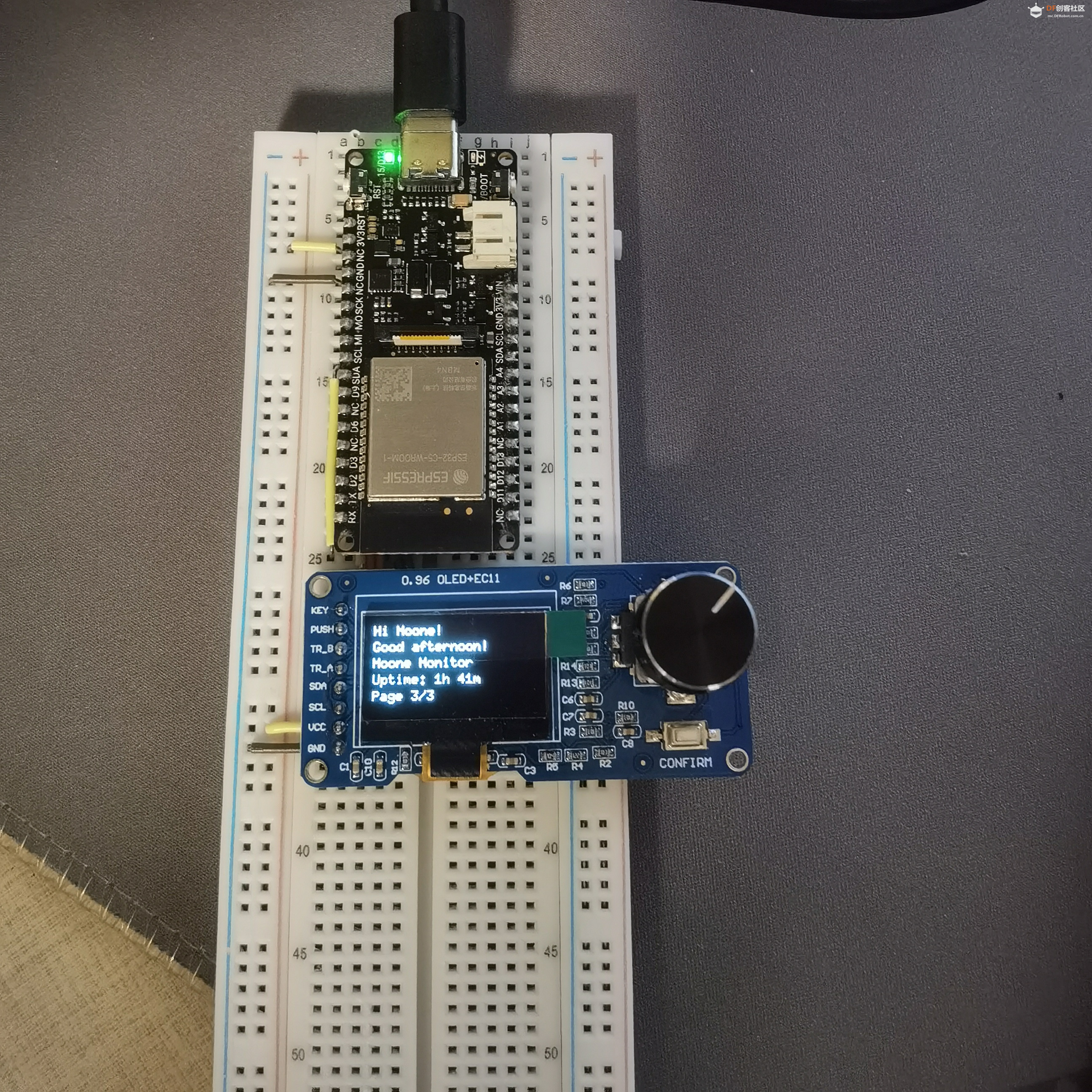

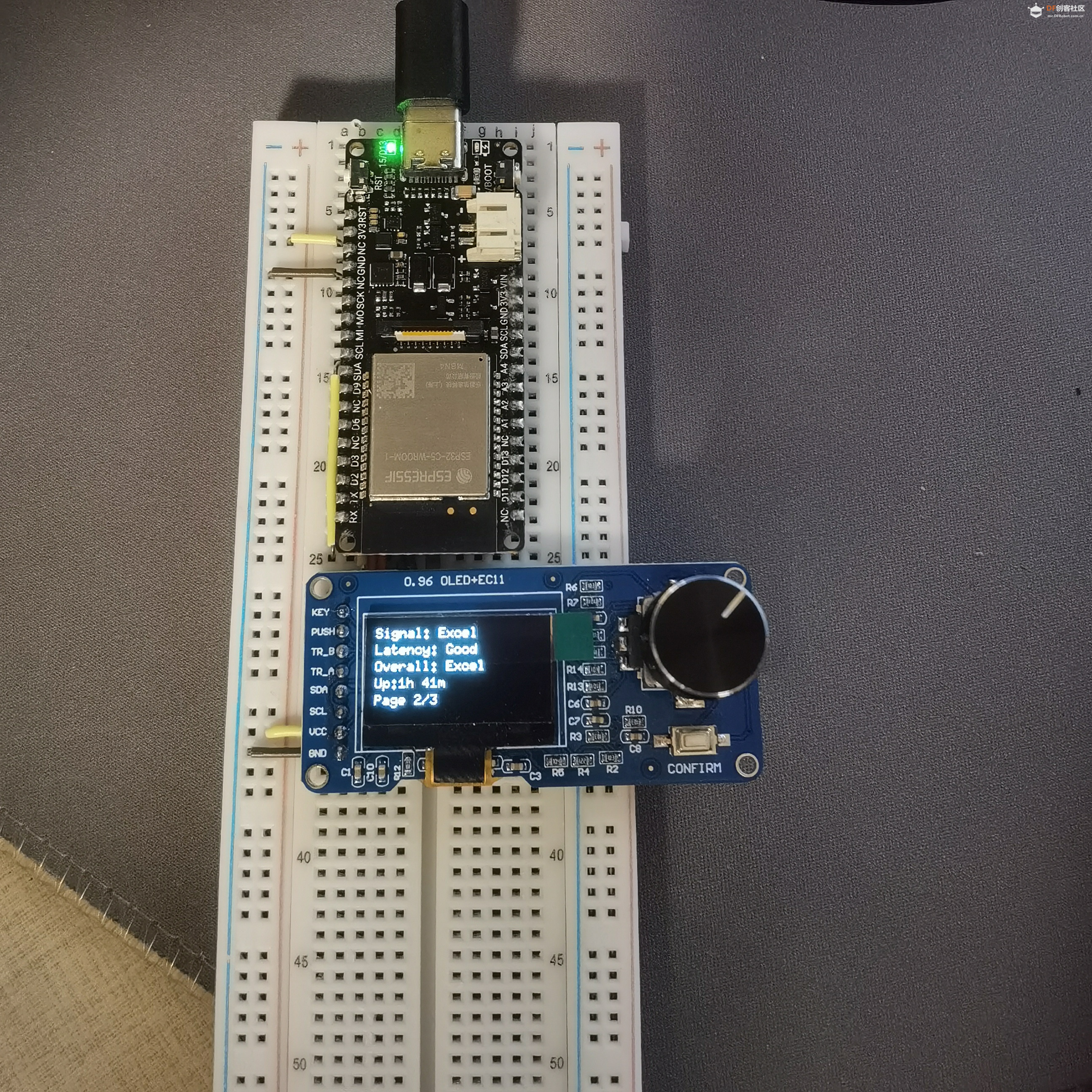

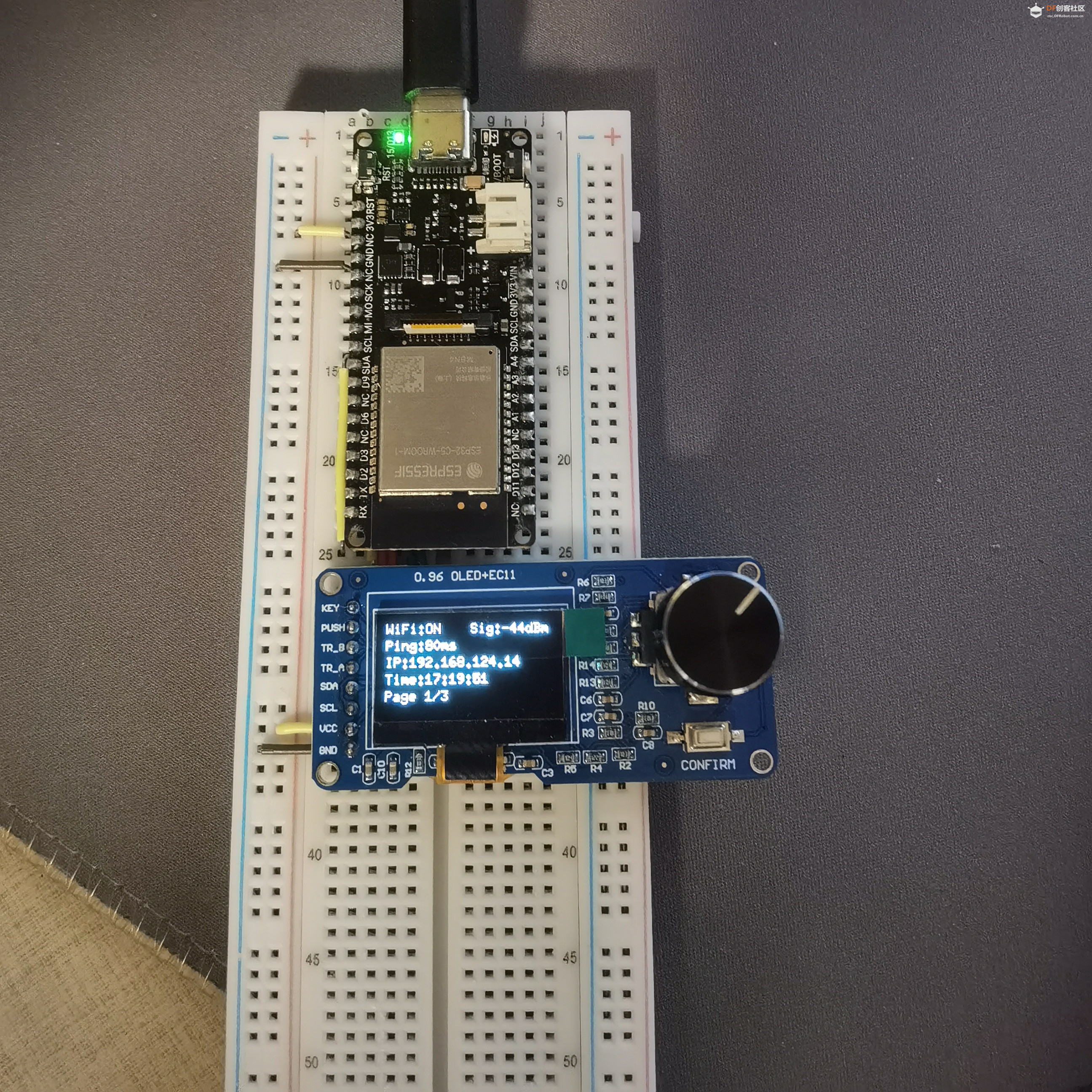

实物照片
![[FireBeetle 2 ESP32-C5]ESP32-C5 WiFi网络状态监测器图8](https://mc.dfrobot.com.cn/data/attachment/forum/202510/03/182634hes6dgy942jqng6k.jpg)
![[FireBeetle 2 ESP32-C5]ESP32-C5 WiFi网络状态监测器图9](https://mc.dfrobot.com.cn/data/attachment/forum/202510/03/182634qmpxtzfsxcwprfpn.jpg)
![[FireBeetle 2 ESP32-C5]ESP32-C5 WiFi网络状态监测器图10](https://mc.dfrobot.com.cn/data/attachment/forum/202510/03/182634actaup2aiieaeacp.jpg)
|
