一、项目背景1.1 问题提出

在日常体育课及课后跑步训练中，我们发现一个普遍但容易被忽视的问题：学生在操场绕圈跑时，很难准确记住自己跑了多少圈。

通过对本校高一年级一个班级共42名学生的问卷调查显示：

85% 的学生表示“经常忘记圈数”
62% 的学生曾因记错圈数而提前停止或超额训练
在800米/1000米测试中，超过30% 的学生需要老师或同学人工报圈

1.2 原因分析

进一步分析原因：

跑步时注意力集中于呼吸与节奏，无暇记忆圈数
操场无电子显示设备
人工报圈干扰注意力且不精确

1.3 现有方案局限

该问题直接影响训练计划的执行效率，也降低了跑步的专注体验。这不是一个“记性差”的问题，而是一个缺少低成本、易部署的辅助工具的问题。

传统红外对射方案仅能“计数”，无法感知速度与运动状态。而毫米波雷达技术可非接触式检测目标速度、运动/静止状态，非常适合跑道场景。

二、项目目的2.1 核心目标

本项目拟采用 C4002 毫米波雷达模块，结合物联网平台，构建一个智能圈速与状态监测系统，解决学生跑步记圈难的问题。

2.2 具体功能

C4002这款毫米波雷达模块可以检测范围内：单一目标运动速度，目标距离，目标方向（靠近/远离雷达，并不能检测目标方位角度等数据），目标状态（无目标/静态存在/动态存在）信息。并且需要注意，该模块检测范围内出现多个目标会导致检测数据不准确。其详细信息可以参考如下链接。

https://www.dfrobot.com.cn/goods-4302.html

https://wiki.dfrobot.com.cn/SKU_SEN0691_C4002%20mmWave%20Motion%20and%20Static%20Presence%20Module

在本项目中，我需要实现如下具体功能：

功能模块	描述
圈数计数	自动检测并记录学生经过检测点的次数
速度检测	实时检测瞬时速度，计算圈平均速度
状态识别	识别奔跑、减速、停止、空闲四种状态
数据展示	通过大屏幕和手机APP实时显示数据
云端记录	通过MQTT上传数据至云平台

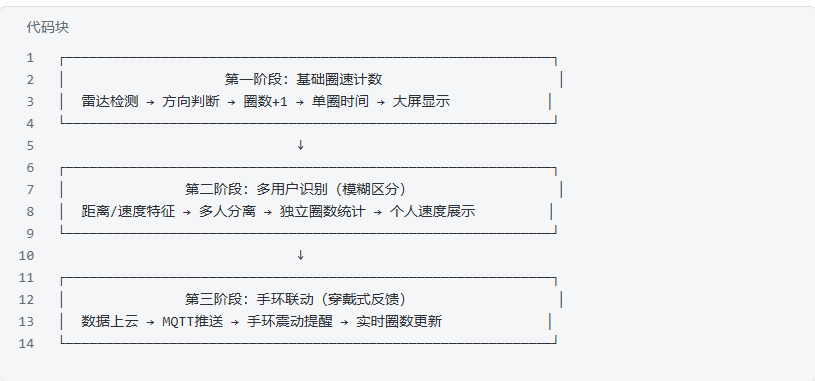

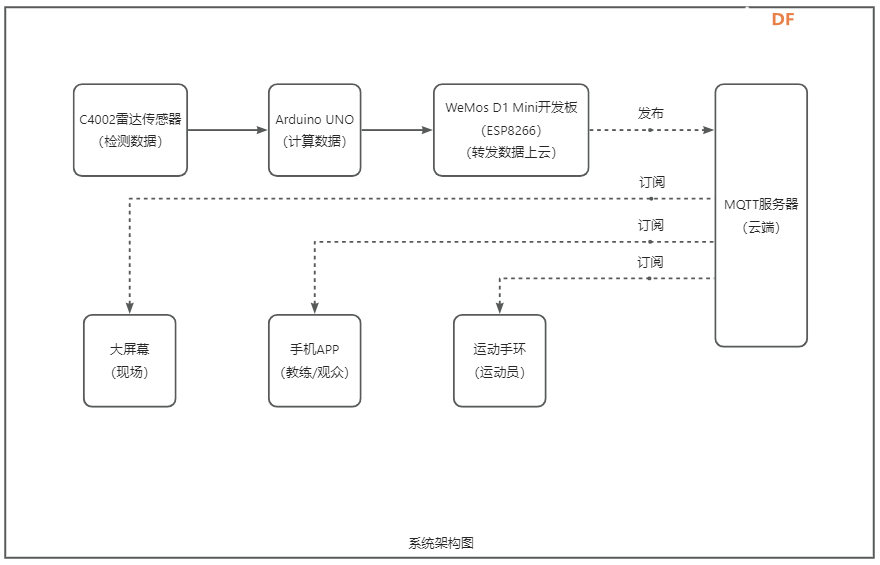

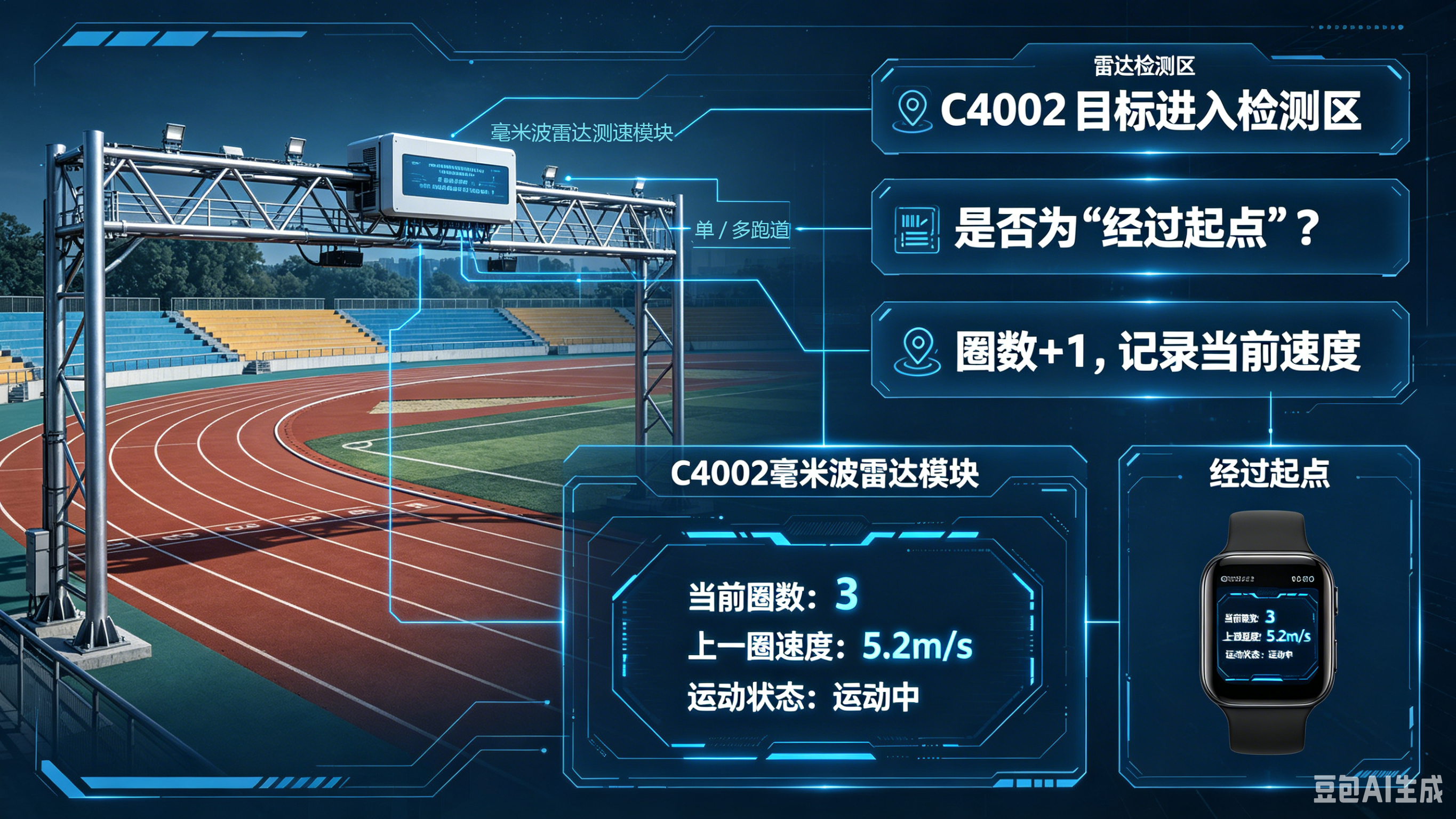

三、设计思路3.1 整体架构该项目组成由下图所示，在操场部署该系统后，ESP8266开发板会将Arduino传来的雷达数据通过WIFI上传到云端MQTT服务器进行信息发布。同时，在操场的运动大屏等设备通过网络连接到云端服务器，并成功订阅该系统的话题后即可实时接收运动员通过雷达检测点时的数据信息，实现多端共享数据的功能。

3.2 技术选型

层级	选型	理由
感知层	C4002 毫米波雷达	可检测速度、方向、运动状态，非接触式
计算层	Arduino UNO	稳定可靠，库支持完善
通信层	WeMos D1 Mini (ESP8266)	WiFi功能，支持MQTT协议
云平台	MQTT + EMQX	轻量级物联网协议，适合实时传输
应用层	App Inventor	快速开发，适合展示数据

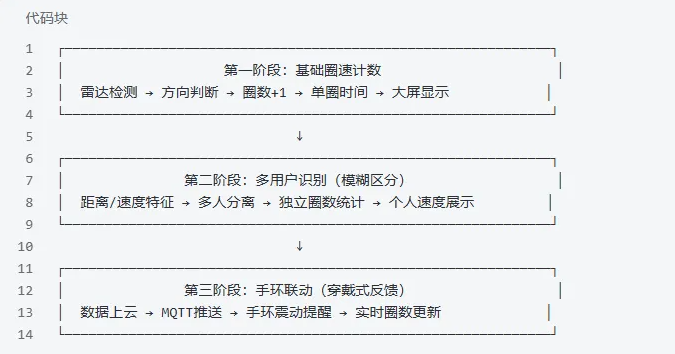

3.3 通信数据流设计雷达原始数据 → UNO处理计算 → JSON格式化 → ESP8266转发 → MQTT服务器 → APP/大屏数据格式示例：圈速数据：{"l":1,"t":65.44,"as":6.11,"is":5.80,"bl":65.44,"bi":5.80}实时数据：{"s":1,"cs":5.20,"ls":5.84,"l":3,"bl":65.20,"bi":6.35}3.4 核心算法思路 C4002毫米波雷达智能圈速与状态监测系统项目实战...图3

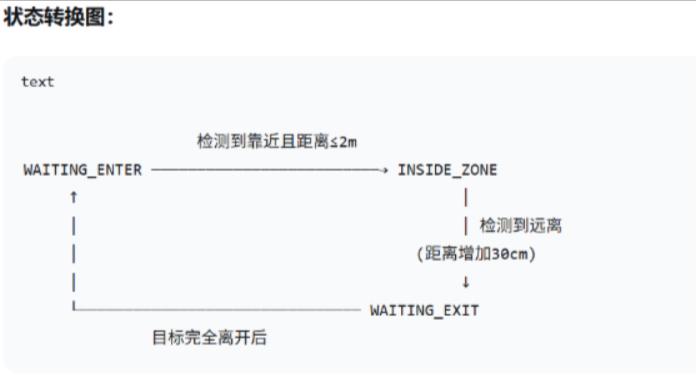

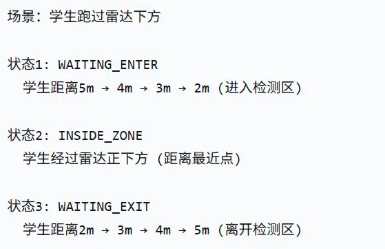

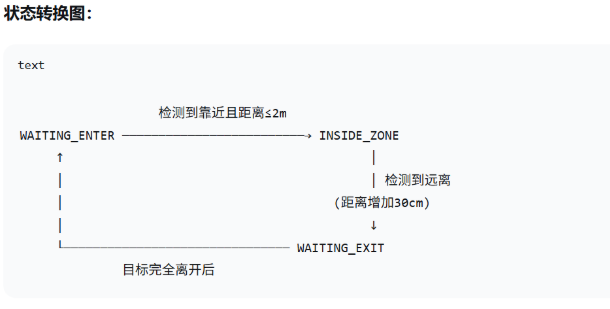

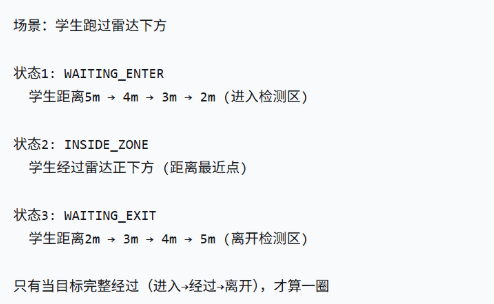

状态机定义（触发状态 + 运动状态）

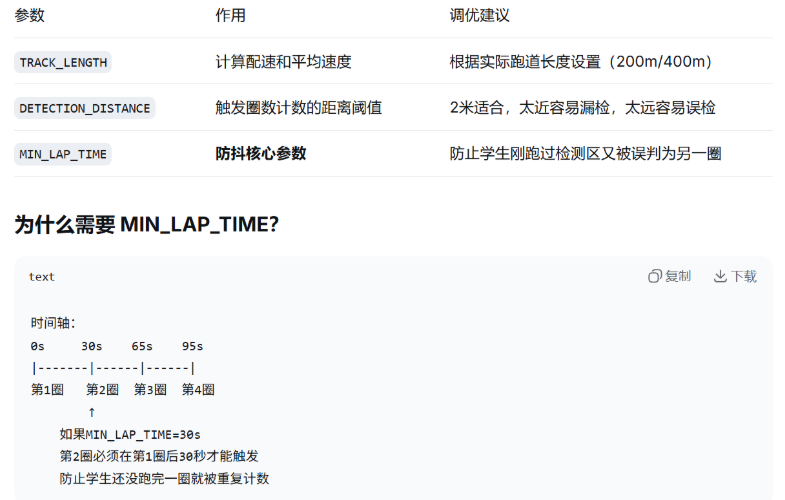

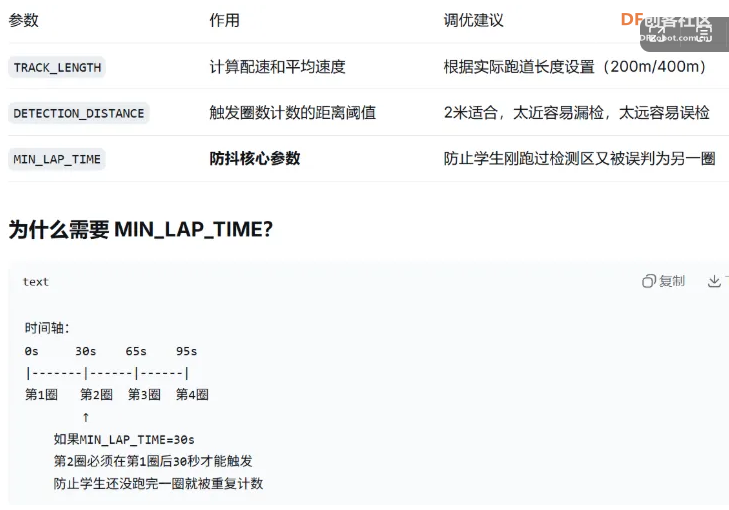

核心算法（状态机 + 圈数判断参数）

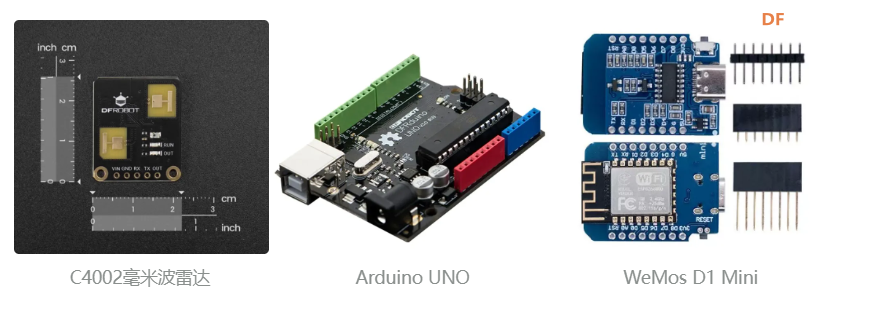

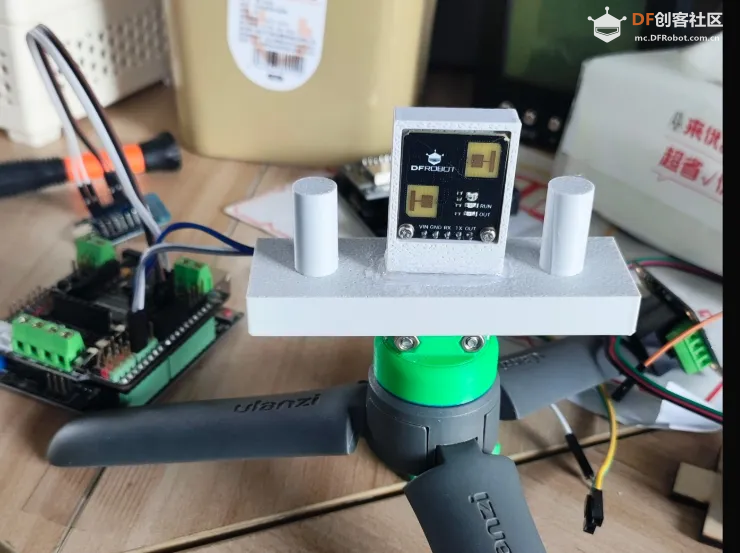

四、设计步骤4.1 硬件设计与接线4.1.1 硬件清单

设备名称	型号	数量	用途
毫米波雷达	DFRobot C4002	1	检测速度、距离、方向
主控板	Arduino UNO	1	圈数计算、状态识别
WiFi模块	WeMos D1 Mini	1	MQTT数据转发
电源	5V USB供电	2	供电
连接线	杜邦线	若干	硬件连接

4.1.2 接线方案Arduino UNO 接线：┌─────────────┬──────────────┬─────────────────┐│ Arduino引脚 │ 连接设备 │ 说明 │├─────────────┼──────────────┼─────────────────┤│ D4 (Pin 4) │ C4002 RX │ 雷达接收 ││ D5 (Pin 5) │ C4002 TX │ 雷达发送 ││ D10 (Pin 10)│ ESP8266 D7 │ 发送数据到ESP ││ D11 (Pin 11)│ ESP8266 D6 │ 接收ESP数据 ││ 5V │ C4002 VCC │ 供电 ││ GND │ C4002 GND │ 共地 │└─────────────┴──────────────┴─────────────────┘4.2 软件设计与开发

项目目前并未完全结项，系统仍在测试当中，所以暂未开发操场大屏幕和手环软件程序，仅开发手机APP进行数据调试处理。

4.2.1 Arduino UNO 端代码

核心功能模块：

/* * 完整代码见附件 * [在此插入代码截图或关键代码段] */// 核心数据结构struct LapData { unsigned int lapCount; // 圈数 float lapTime; // 单圈时间 float avgSpeed; // 平均速度 float instantSpeed; // 瞬时速度 float bestLapTime; // 最佳圈速 float bestInstantSpeed; // 最佳瞬时速度};// 状态机设计enum TriggerState { WAITING_ENTER, // 等待进入检测区 INSIDE_ZONE, // 在检测区内 WAITING_EXIT // 等待离开检测区};enum RunState { IDLE = 0, // 空闲(无人) RUNNING = 1, // 奔跑中 SLOWING = 2, // 减速中 STOPPED = 3 // 已停止};4.2.2 ESP8266 端代码

负责透传数据到 MQTT 服务器：

// [在此插入ESP8266代码截图]// MQTT配置const char* mqtt_server = "2*********4.***.***";//修改为你自己的MQTT服务器地址const int mqtt_port = 1883;const char* mqtt_topic = "track/data";// 转发逻辑：接收UNO数据 → 直接发送到MQTT4.2.3 数据格式设计

采用 JSON 格式进行硬件与 APP 之间的通信：

圈速数据（每完成一圈发送）

{ "l": 3, // 圈数 "t": 65.44, // 单圈时间(秒) "as": 6.11, // 平均速度(m/s) "is": 5.80, // 瞬时速度(m/s) "bl": 65.20, // 最佳圈速(秒) "bi": 6.35 // 最佳瞬时速度(m/s)}

实时数据（每秒发送）

{ "s": 1, // 状态码(0-3) "cs": 5.20, // 当前速度(m/s) "ls": 5.84, // 上圈平均速度(m/s) "l": 3, // 已完成圈数 "bl": 65.20, // 最佳圈速(秒) "bi": 6.35 // 最佳瞬时速度(m/s)}4.3 云端平台搭建4.3.1 MQTT 服务器配置# MQTT连接参数服务器地址: 2********4.o**p.**p端口: 1883用户名: client密码: 123456订阅主题: track/#4.3.2 数据流测试

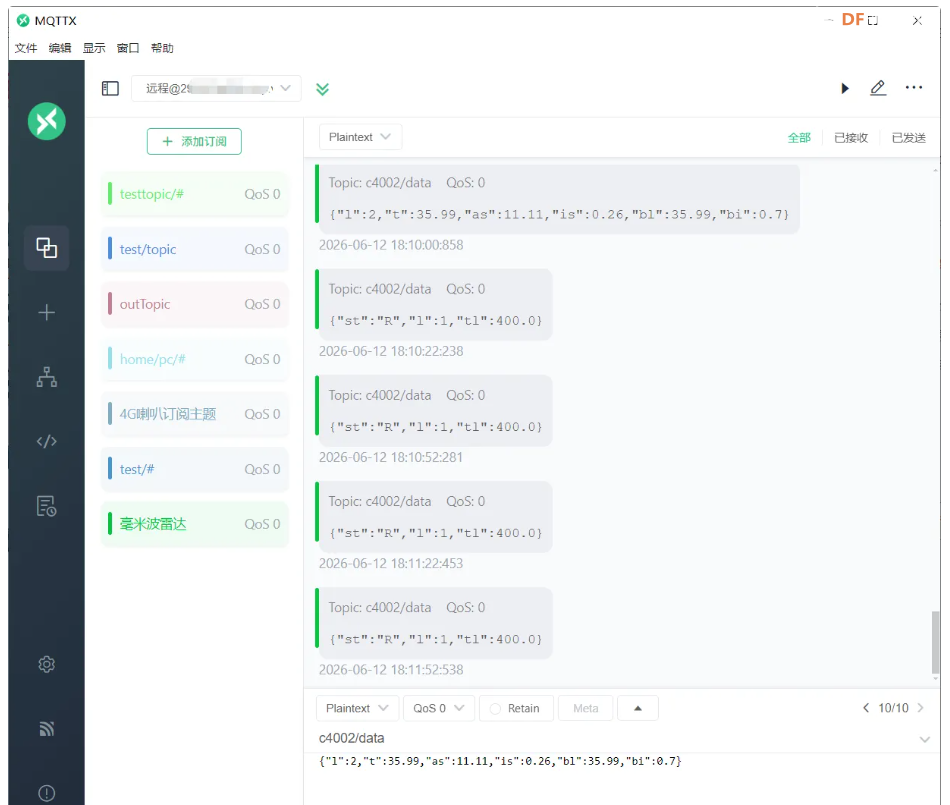

C4002毫米波雷达智能圈速与状态监测系统项目实战...图8

4.4 APP 界面设计（App Inventor）

APP使用APP Inventor平台进行开发，因暂未找到国内好用的免费版镜像站，我使用的是国外官方站进行开发，该站部分地区需要科学上网才能使用，平台地址：https://appinventor.mit.edu/

关于这个的开发教程，可以去B站搜索用户ID：老巫婆的程序世界，关注金从军老师进行学习。

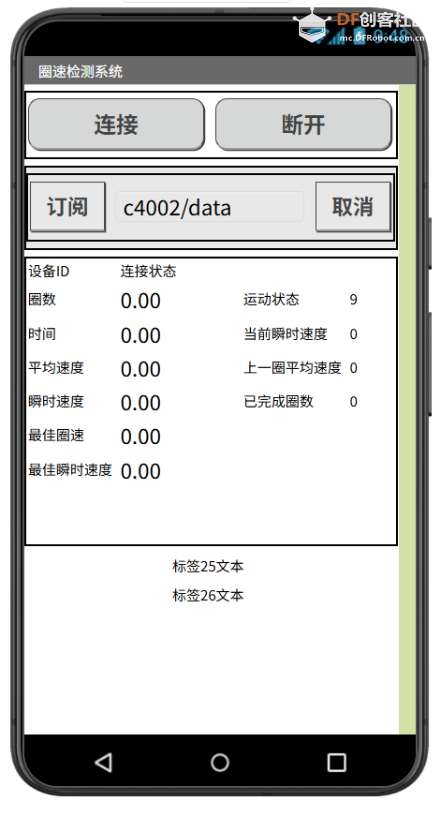

4.4.1 APP界面布局 C4002毫米波雷达智能圈速与状态监测系统项目实战...图9

4.4.2 通信逻辑

使用 MQTT 插件连接云端服务器
订阅c4002/data主题接收数据
解析 JSON 数据并更新界面显示

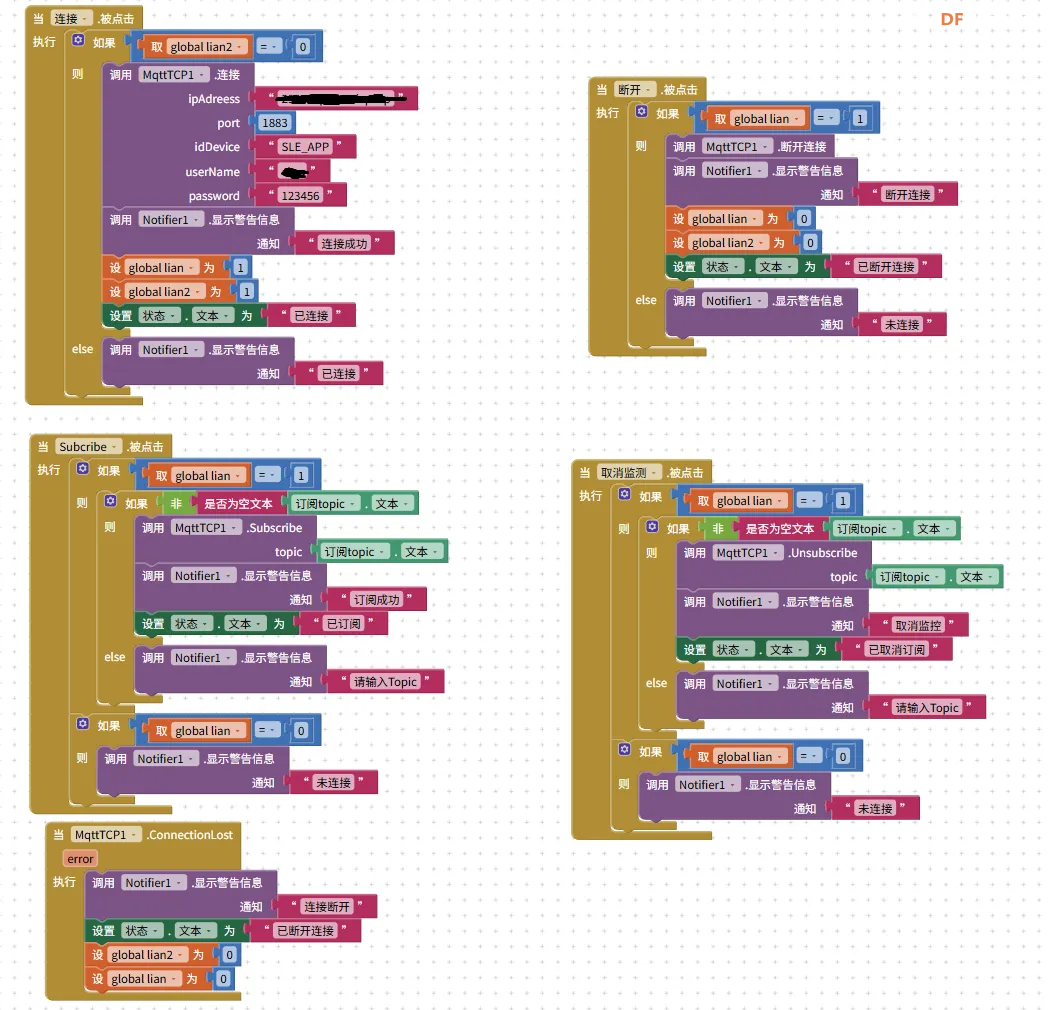

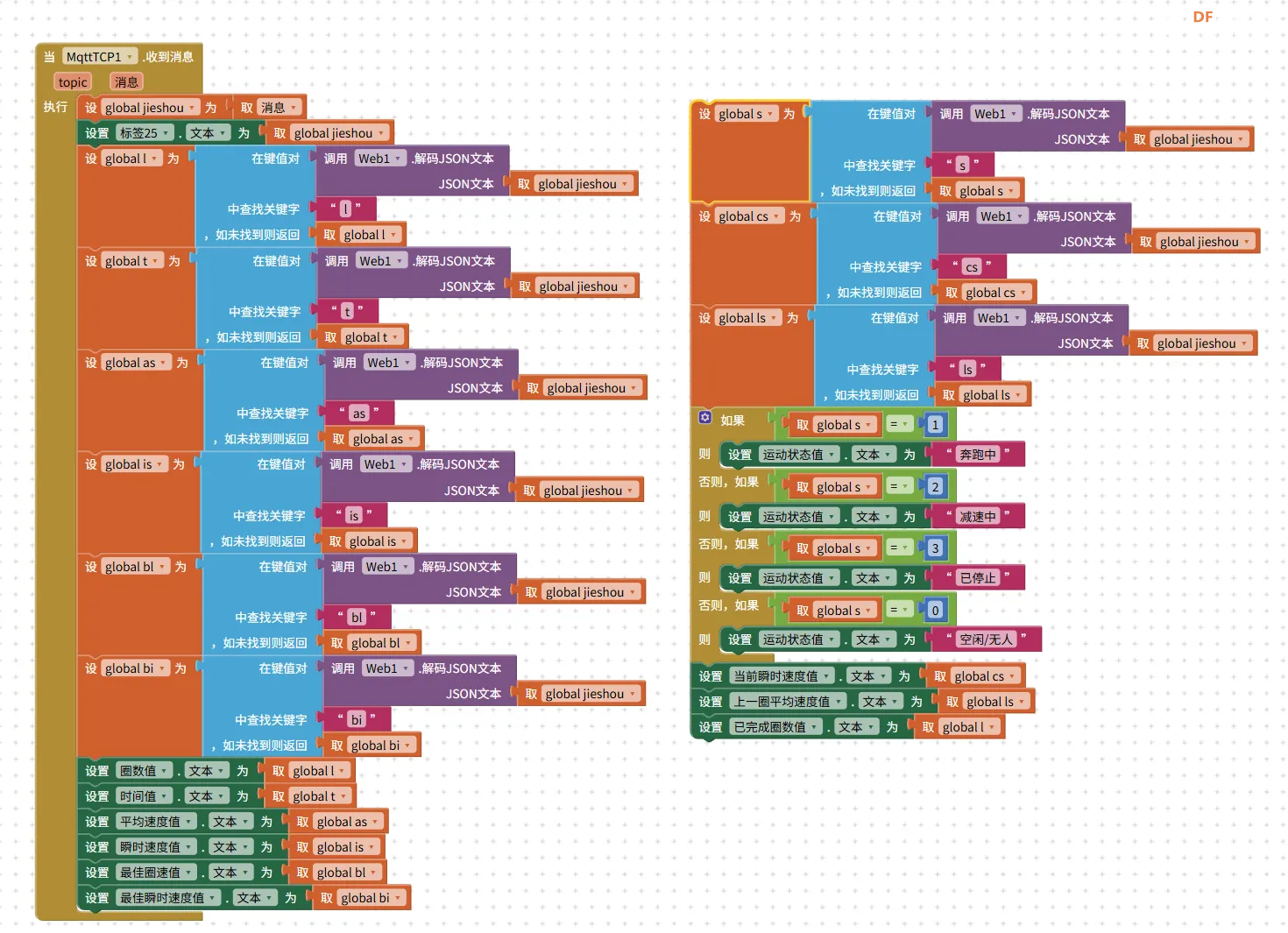

APP关键逻辑代码块如图所示。

五、项目测试

注明：因暂未做多目标区分，于是都按照1人处理数据了，APP界面中的圈数和平均速度，是根据两次触发雷达的时间差与跑道400米相除计算得来的。而我在代码中为了防止两次触发时间过短的情况，我做了时间限制：首次触发雷达计时后30秒内不再计入雷达数据。但当30秒之后，如果雷达再次检测到目标，则会认为你已经跑完1圈了，就会结束计时并计算数据，由于测试环境人实在是太多了，所以该数据并不准确，当个乐子就好。

在下面的测试中，值得关注的数据只需看当前瞬时速度和运动状态即可，当前瞬时速度是你通过雷达时的实时速度，并且程序根据这个速度来进行区分运动状态：当实时速度大于2m/s，系统认为你在”奔跑中“，当你的速度小于2m/s并且仍在继续减小，系统认为你在”减速中“，当你的速度小于2m/s并且多次未有明显变化，系统就会认为你在”已停止“

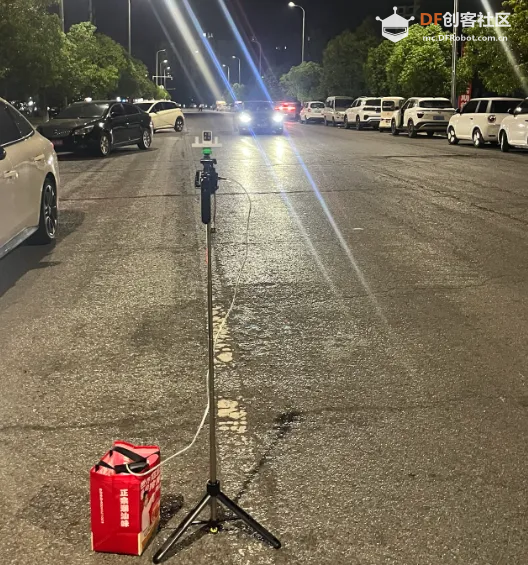

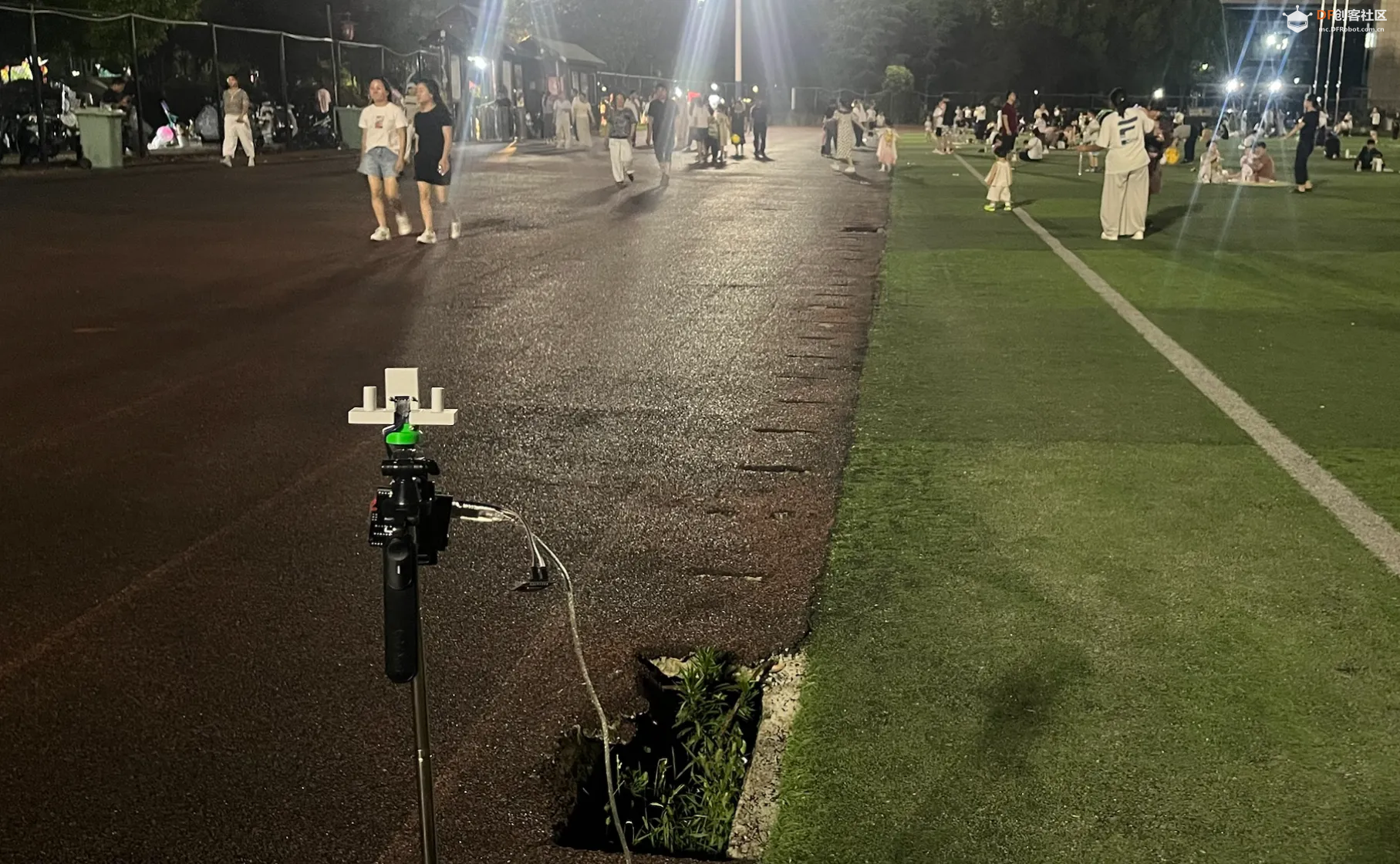

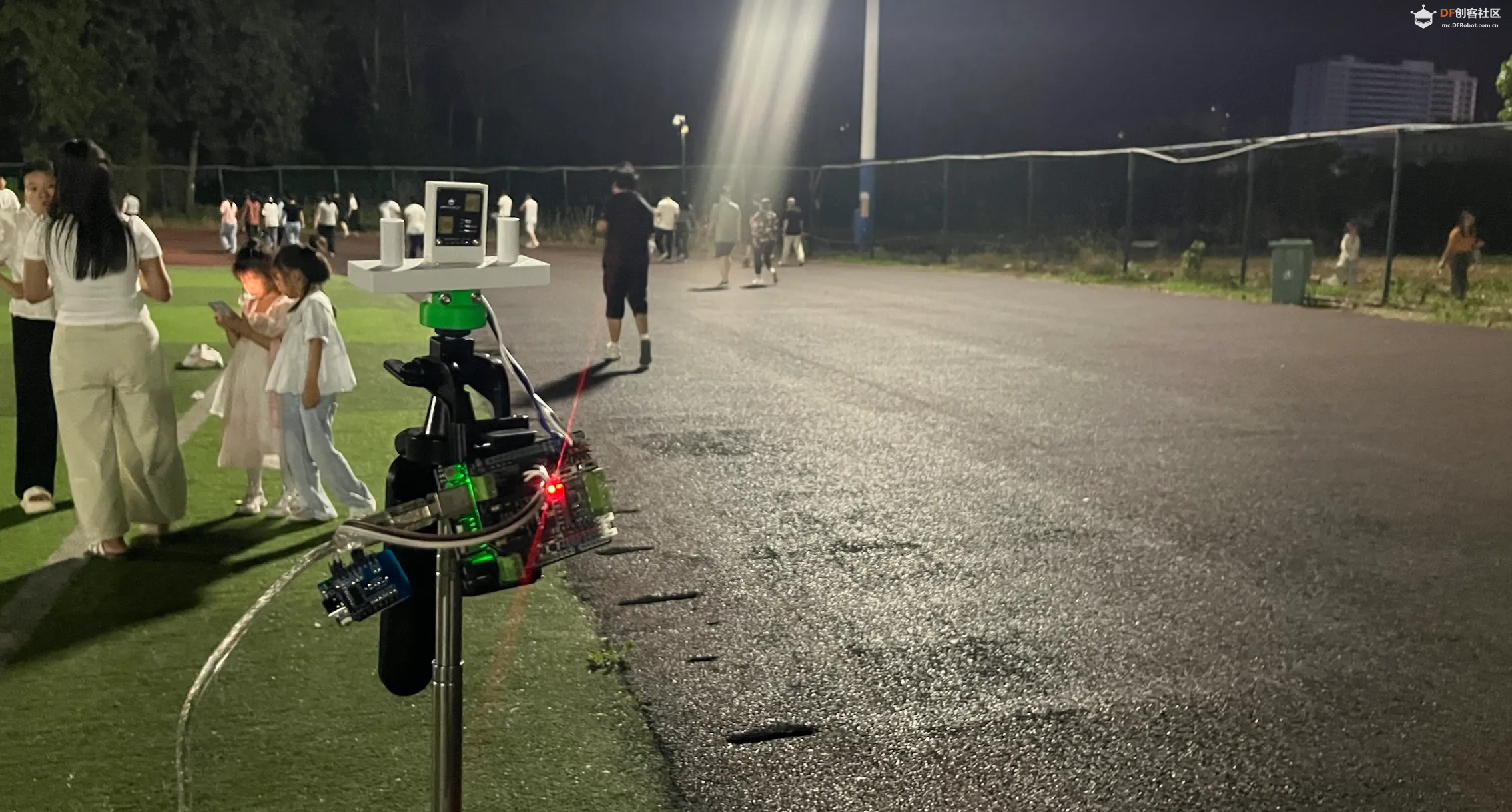

5.1 测试环境

项目	内容
测试地点	县城体育场操场跑道
雷达安装	正对跑道，高度1.5米
检测距离	2-5米
测试人员	1人（单用户模式）（暂未区分多目标，于是都按照1人处理数据了）
跑道长度	程序预设400米

5.2 基础通信功能测试

测试项	预期结果	实际结果	状态
UNO ↔ ESP8266 串口通信	数据正常收发	✅ 通过	正常
ESP8266 ↔ MQTT 连接	连接成功	✅ 通过	正常
APP 订阅 MQTT	接收数据	✅ 通过	正常

5.3 APP 显示测试

测试场景	显示内容	结果
无人时	状态：空闲	✅ 正常
跑步时	状态：奔跑中，显示速度	✅ 正常
完成一圈	圈数更新，显示圈速	✅ 正常
减速时	状态：减速中	✅ 正常

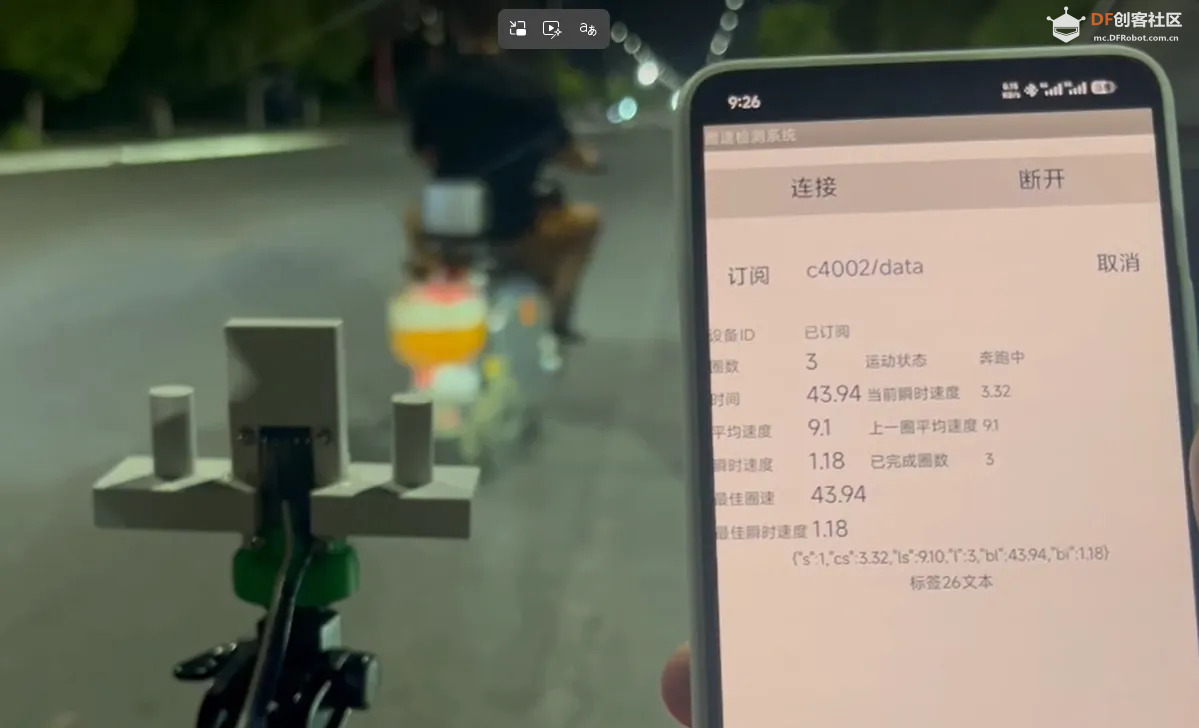

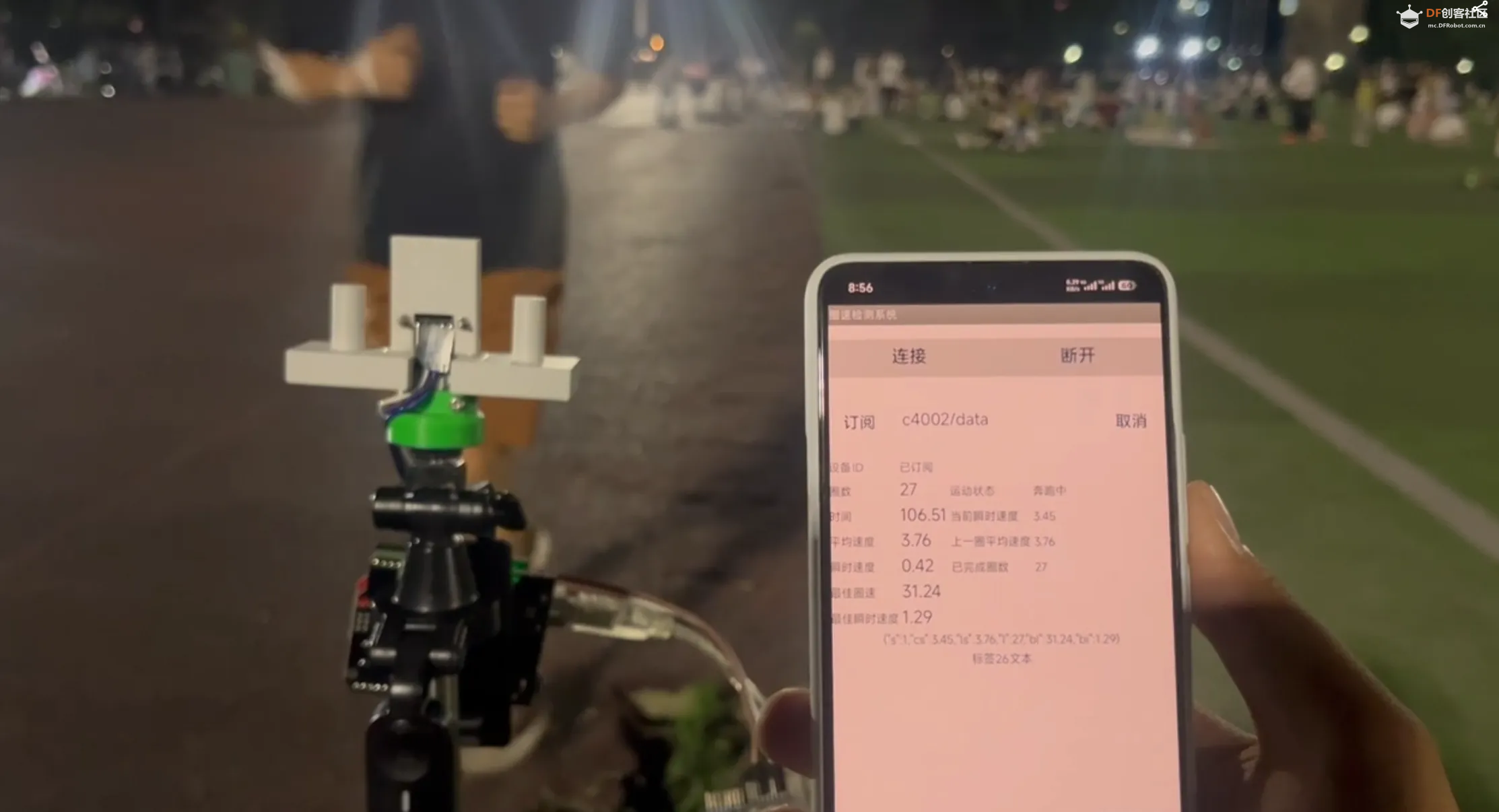

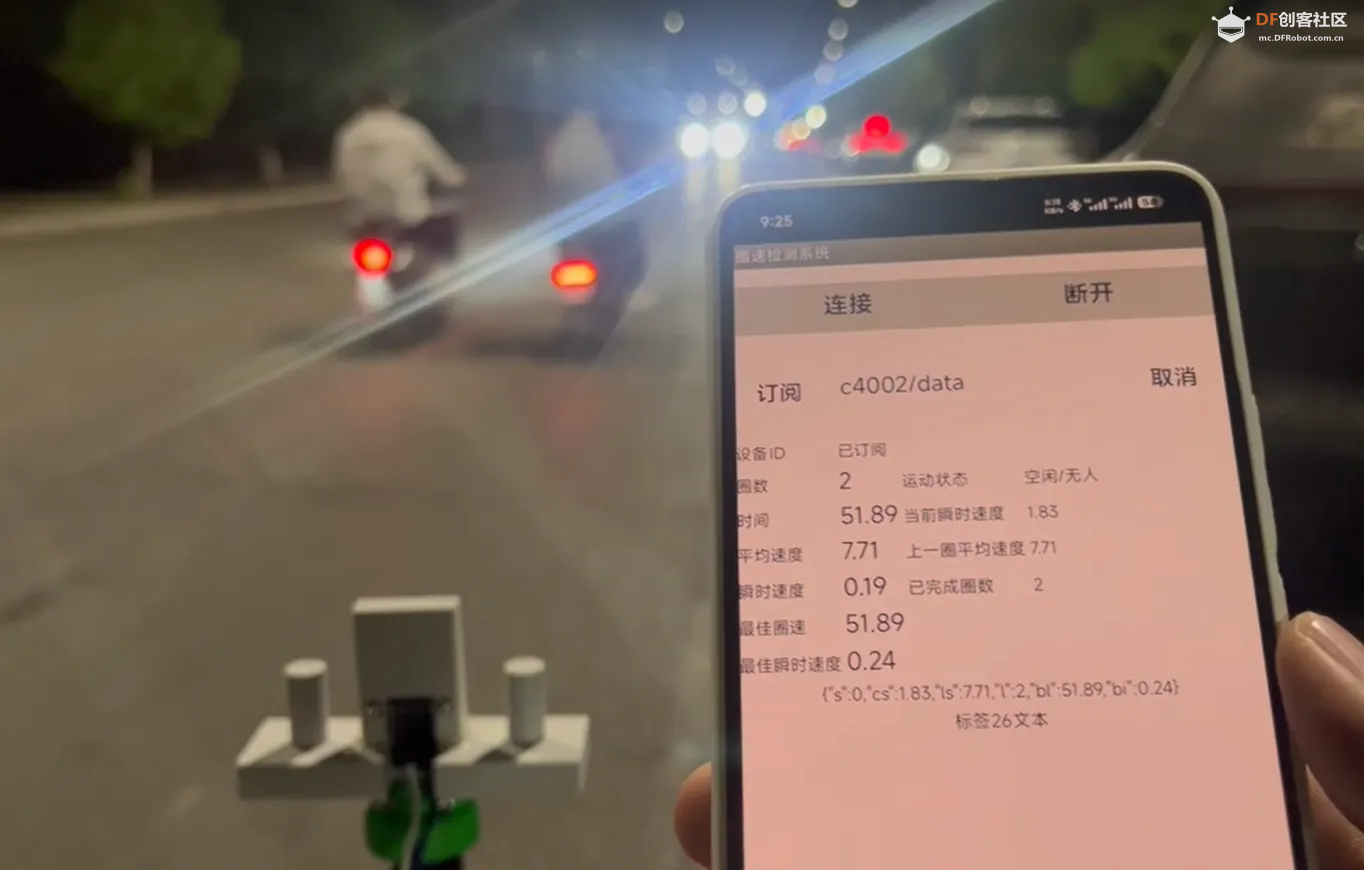

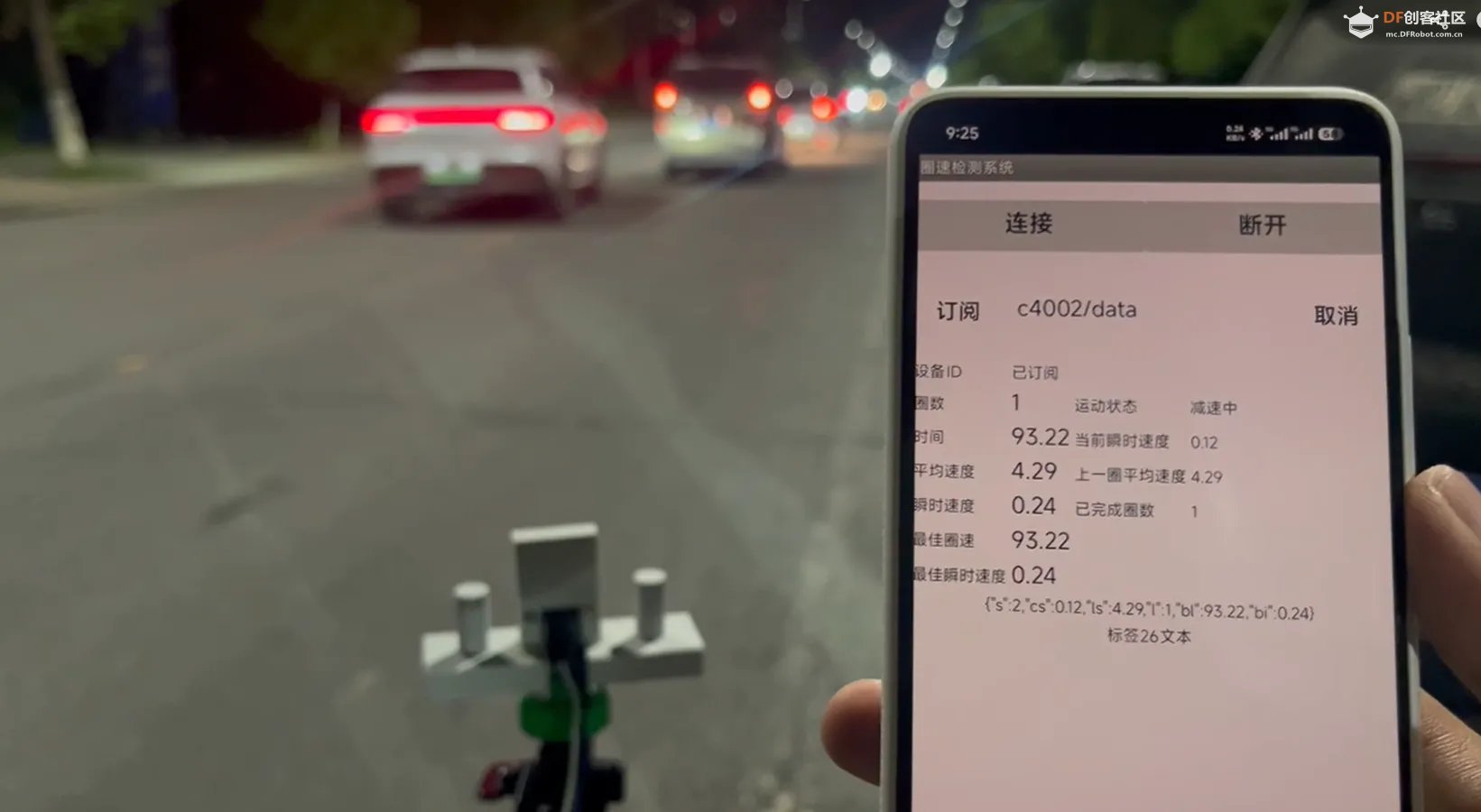

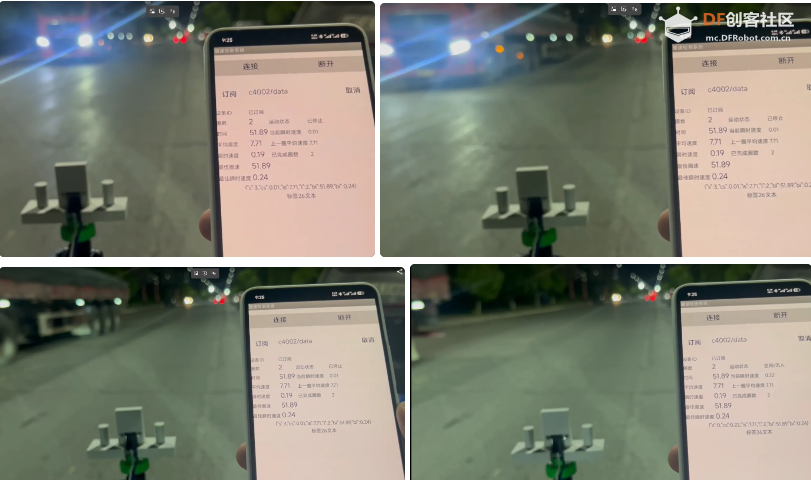

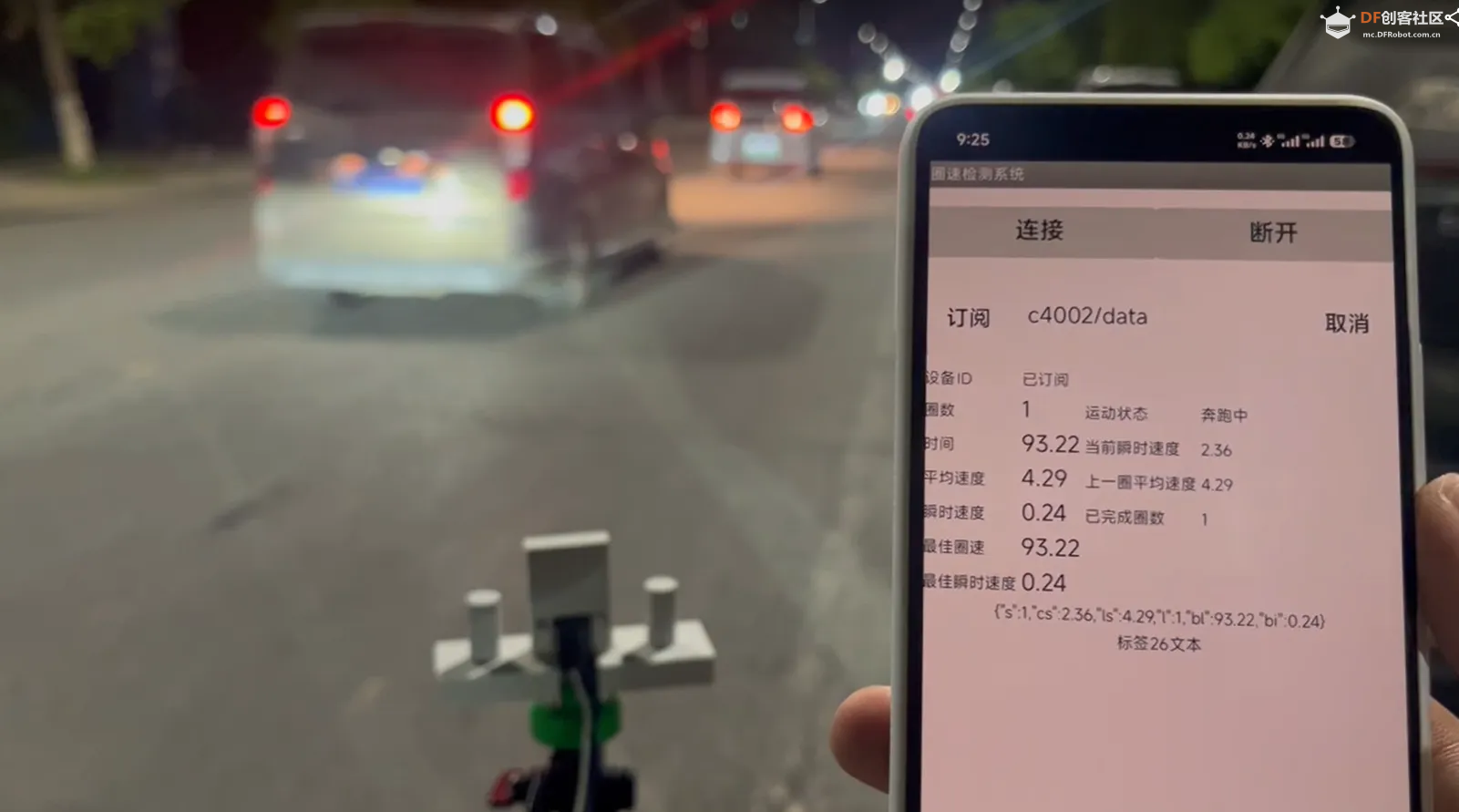

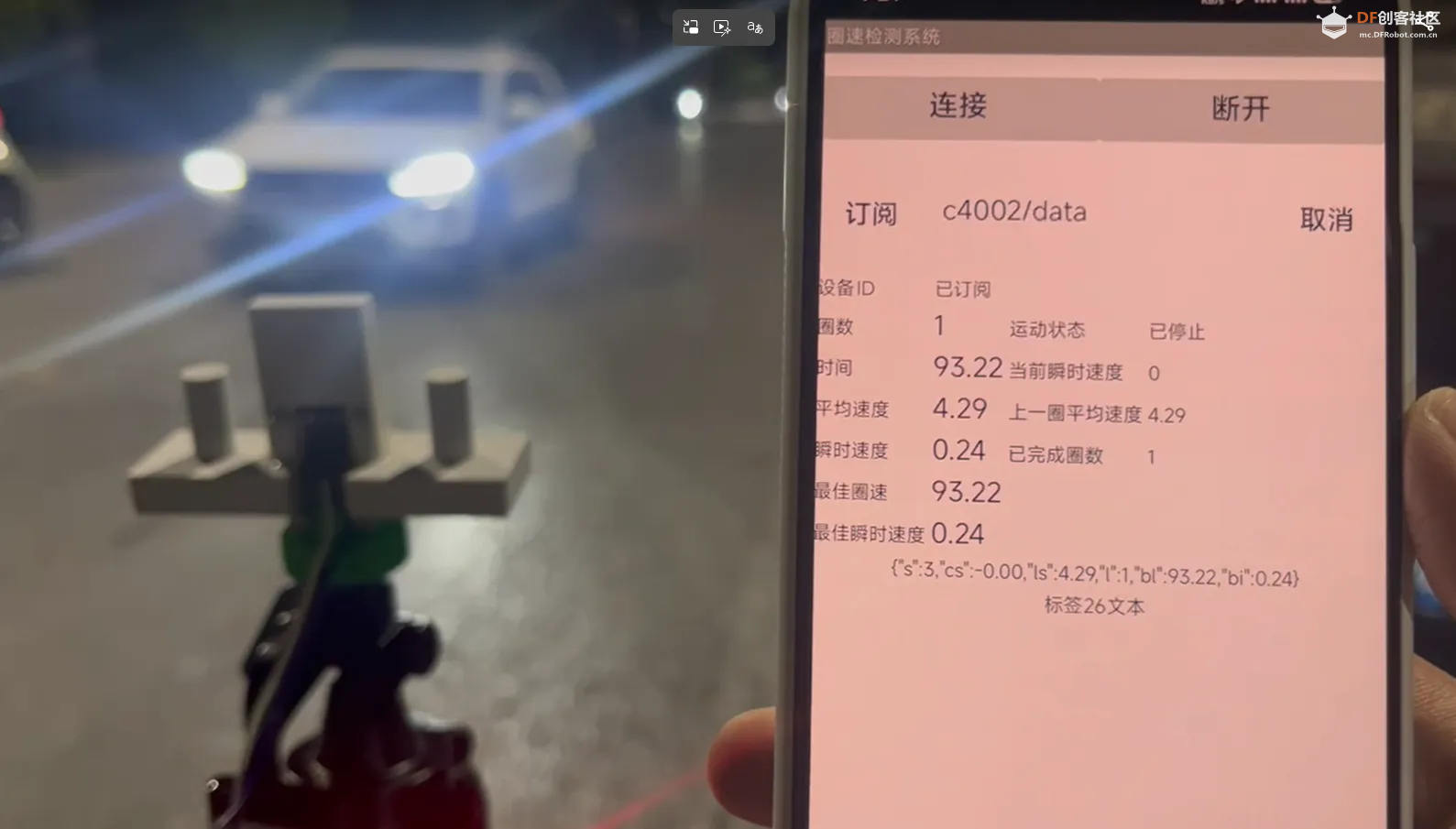

5.4 实地测试结果5.4.1 测试数据记录

圈数和平均速度当个乐子就好。

圈数	时间(秒)	平均速度(m/s)	瞬时速度(m/s)	运动状态
18	35.73	11.19	0.86	已停止

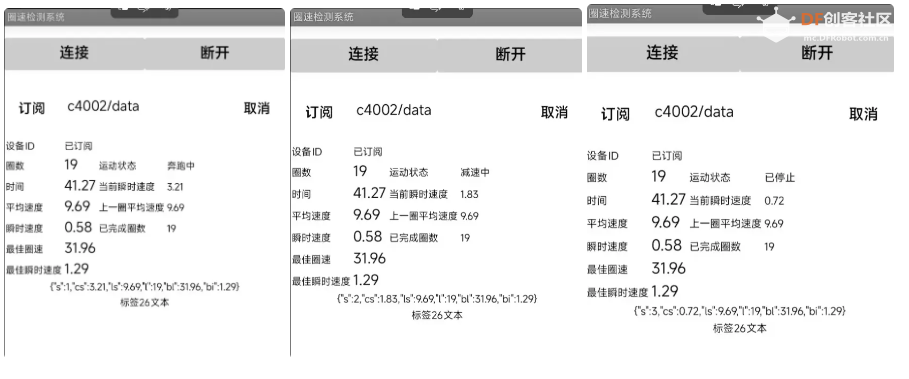

19	41.27	9.69	3.21	奔跑中
20	68.89	5.81	1.49	减速中
21	55.85	7.16	2.08	奔跑中

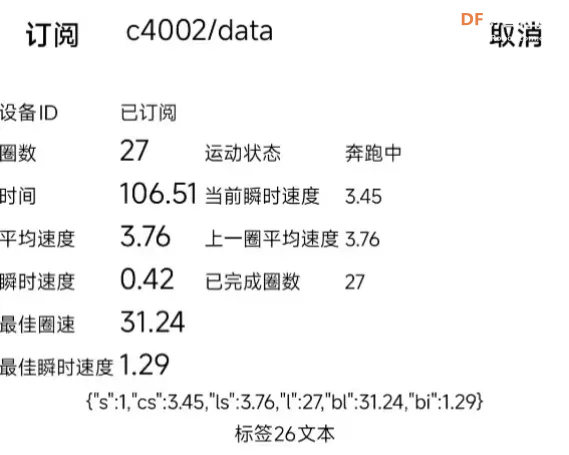

27	106.51	3.76	3.45	奔跑中

5.4.2 测试结论

优点：

✅ 系统能够准确检测目标通过并计数
✅ 速度检测相对准确且有规律，可简单反映实时配速
✅ 数据上传稳定，MQTT通信可靠
✅ APP能够实时显示运动数据

待优化项：

人员密集时数据准确性下降（多人干扰）
瞬时速度检测受安装位置影响
目前仅支持单用户模式
不支持方位角度识别

六、问题与解决方案6.1 已解决的问题

问题	原因	解决方案
JSON数据出现问号	Arduino的snprintf不支持浮点数	改用dtostrf函数
瞬时速度偏小	检测点位置问题	调整雷达安装角度
通信不稳定	波特率不一致	统一使用115200

6.2 待优化问题

问题	优先级	计划解决方案
多人同时检测不准确	高	增加距离门分析或改用4D雷达
瞬时速度需要优化	中	记录检测区内最大速度
多用户身份识别	低	增加RFID或蓝牙模块
