[对决赛] 基于edison的自动抓取机器人

[复制链接]
基于edison的动抓取机器人



远程机械臂去抓取物体时,一般情况下我们会人工去控制每一个舵机的转动角度,但是由于视差以及人工操作的不可控性使抓取操作变得不那么简单。在自动抓取机器人中我们通过edison进行图像分析处理,自动调节机械臂与物体之间的相对位置,当图像于抓取位置图像相吻合时,再通过过距离传感器消除视察实现自动抓取。


硬件组成:
1.Intel Edison & Arduino Breakout Kit      ×1
2.Tplinkw703n(刷入openWRT)                    ×1
3.L298N                                                          ×2
4.直流减速电机                                             ×4
5.摄像头                                                        ×1
6.舵机                                                           ×5
第一部分:设置GPIO
GPIO python来驱动GPIO
import mraaprint (mraa.getVersion())
x = mraa.Gpio(13)
x.dir(mraa.DIR_OUT)
x.write(1)

第二部分:封装轮子

  • class Wheel:
  •     pins ={'a':[13,15],'b':[16,18],'c':[19,21],'d':[22,24]}# 这里指定了四个轮子所使用的8个GPIO接口
  •     def __init__(self,name):
  •         self.name = name
  •         self.pin = Wheel.pins[self.name]
  •         GPIO.setmode(GPIO.BOARD)
  •         GPIO.setup(self.pin[0],GPIO.OUT)
  •         GPIO.setup(self.pin[1],GPIO.OUT)
  •         self.stop()
  •     def forward(self):
  •         GPIO.output(self.pin[0],GPIO.HIGH)
  •         GPIO.output(self.pin[1],GPIO.LOW)
  •     def stop(self):
  •         GPIO.output(self.pin[0],False)
  •         GPIO.output(self.pin[1],False)
  •     def back(self):
  •         GPIO.output(self.pin[0],False)
  •         GPIO.output(self.pin[1],True)

  • Wheel('a').forward() #a,b,c,d是四个轮子的名字
通过调用每个Wheel实例,可以对他们自由操作。由于整个车是由四个轮子协同来工作的,我们需要同时来让四个轮子一起工作,对此对这种协同工作进行封装,让我们不必在关心怎样驱动4个轮子就可以前进了:


第三部分: 封装车子

前进、后退、左转、右转,封装一下代码

  • class Car:
  •     wheels=[Wheel('a'),Wheel('b'),Wheel('c'),Wheel('d')]
  •     @staticmethod
  •     def init():
  •         GPIO.setmode(GPIO.BOARD)
  •     @staticmethod
  •     def forward():
  •         for wheel in Car.wheels:
  •             wheel.forward()
  •        @staticmethod
  •     def back():
  •         for wheel in Car.wheels:
  •             wheel.back()
  •     @staticmethod
  •     def left():
  •         Car.wheels[0].forward()
  •         Car.wheels[1].forward()
  •         Car.wheels[3].back()
  •         Car.wheels[2].back()
  •     @staticmethod
  •     def right():
  •         Car.wheels[2].forward()
  •         Car.wheels[3].forward()
  •         Car.wheels[0].back()
  •         Car.wheels[1].back()
  •     @staticmethod
  •     def stop():
  •         Car.wheel[0].stop()
  •         Car.wheel[1].stop()
  •         Car.wheel[3].stop()
  •         Car.wheel[2].stop()


  • 远程遥控小车,因此小车必须提供和外部遥控设备的通信接口:

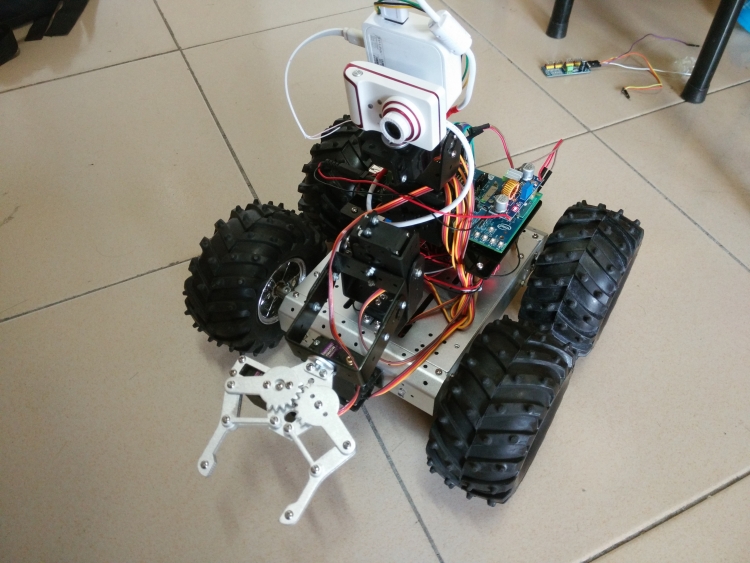

  • IMG_20150908_161053.jpg


第四部分:通信程序

选择了Wifi的方式,所以使用socket作为接口最直接不过了:


  • rom socket import *
  • import sys
  • import time
  • import car
  •
  • commands ={'forward':Car.forward,
  •   'back':Car.back,
  •   'stop':Car.stop,
  •   'left':Car.left,
  •   'right':Car.right
  • }
  •
  • def execute(command):
  •     print command
  •     commands[command]()
  •
  • HOST ='192.168.2.101' #the ip of edison
  • PORT = 8888
  • s= socket(AF_INET, SOCK_STREAM)
  • s.bind((HOST, PORT))
  • s.listen(1)
  • print ('listening on 8888')
  • while 1:
  •     conn, addr = s.accept()
  •     print ('Connected by:', addr)
  •     while 1:
  •             command= conn.recv(1024).replace('\n','')
  •             if not command:break
  •             execute(command)
  •     conn.close()


> sudo python server.py 之后,edison会监听8888端口一旦有消息传递过来,根据命令参数调用相应的方法。小车的服务端接口就相当一个执行者,接受到命令就立刻执行,此次只要可以建立和小车的socket连接,便可以轻松控制。

第五部分: 手机操作小车

通过手机来操作,实际上就通过socket和edison进行通信,当edison处于listening状态,对于手机来说,它要做的最重要的事情就是发送消息到edison,成为一个小车的指挥者:






  • package com.simplexk;
  • import java.io.PrintWriter;
  • import java.net.Socket;
  •
  • public class Commander {
  •     public static String HOST ="192.168.2.101"; //the ip of edison
  •     public static int PORT =9000;
  •     public static void send(Command forward) throws Exception {
  •             Socket socket = new Socket(HOST, PORT);
  •             PrintWriter writer = new PrintWriter(socket.getOutputStream());
  •             writer.println(forward.toString());
  •             writer.flush();
  •             socket.close();
  •     }
  • }

第六摄像头
1:tplinkw703n刷入openwrt进行图像采集
2:通过http://192.168.1.1:8080/?action=stream获取图像
3.703n除作为图像采集外,还作为路由器,将客户端(手机或电脑)与edison链接,通过wifi进行图像传输和控制
4.采集后的图像通过opencv进行识别和处理,作为控制信号。控制机械臂抓取物体。
5.由于采集图像与真实情况存在误差,不能准确的抓取物体,需要在机械臂爪臂上增加距离传感器,与图像识别相结合进行物体的抓取。

第七网页
<html>
<head>
<title>Edison</title>
</head>
<body>
<table width="915" border="1" cellpadding="2">
  <tr>
    <td width="432" height="326"><div align="left"><input type="button" value="   " style="height:80px; width:80px;"  />
        <input type="button" value="Go" style="height:80px; width:80px;"  />
      <input type="button" value="  " style="height:80px; width:80px;"  />
       <input type="button" value=" Servo11 " style="height:80px; width:80px;"  />
      <input type="button" value="Servo12" style="height:80px; width:80px;"  />
      <input type="button" value="Left" style="height:80px; width:80px;"  />
      <input type="button" value="Stop" style="height:80px; width:80px;"  />
      <input type="button" value="Right" style="height:80px; width:80px;"  />
      <input type="button" value=" Servo21 " style="height:80px; width:80px;"  />
      <input type="button" value="Servo22" style="height:80px; width:80px;"  />
      <input type="button" value="  " style="height:80px; width:80px;"  />
      <input type="button" value="Back" style="height:80px; width:80px;"  />
          <input type="button" value="  " style="height:80px; width:80px;"  />
          <input type="button" value=" Servo31 " style="height:80px; width:80px;"  />
          <input type="button" value="Servo32" style="height:80px; width:80px;"  />
          <input type="button" value="Auto" style="height:80px; width:80px;"  />
          <input type="button" value="camera11" style="height:80px; width:80px;"  />
          <input type="button" value="camera12" style="height:80px; width:80px;"  />
          <input type="button" value="  camera21" style="height:80px; width:80px;"  />
           <input type="button" value="camera22" style="height:80px; width:80px;"  />
    </div></td>
    <td width="463"><iframe src="192.168.1.1:8080/?action=stream" width="320" height="240"> </td>
  </tr>
</table>
</body>
</html>
