## Mind+扩展库:16路舵机控制板


## 产品简介


此舵机驱动板使用PCA9685芯片,是16通道12bit PWM舵机驱动,用2个引脚通过I2C就可以驱动16个舵机。不仅如此,你还可以通过级联的方式最多级联62个驱动板,总共可以驱动992个舵机!



- 介绍:本扩展库为**16路舵机控制板**设计,支持 Mind+ 导入库,要求 Mind+ 软件版本为 1.6.2 及以上。

## Mind+图形化编程

1、下载及安装软件。下载地址:http://www.mindplus.cc 详细教程:(https://wiki.dfrobot.com.cn/index.php?title=Mind%2B%E5%9F%BA%E7%A1%80wiki%E6%95%99%E7%A8%8B-%E8%BD%AF%E4%BB%B6%E4%B8%8B%E8%BD%BD%E5%AE%89%E8%A3%85)

2、切换到“上传模式”。 详细教程:(https://wiki.dfrobot.com.cn/index.php?title=Mind%2B%E5%9F%BA%E7%A1%80wiki%E6%95%99%E7%A8%8B-%E4%B8%8A%E4%BC%A0%E6%A8%A1%E5%BC%8F%E7%BC%96%E7%A8%8B%E6%B5%81%E7%A8%8B)

3、“扩展”中选择“主控板”中的“Arduino Uno”。 详细教程:(https://wiki.dfrobot.com.cn/index.php?title=Mind%2B%E5%9F%BA%E7%A1%80wiki%E6%95%99%E7%A8%8B-%E5%8A%A0%E8%BD%BD%E6%89%A9%E5%B1%95%E5%BA%93%E6%B5%81%E7%A8%8B)

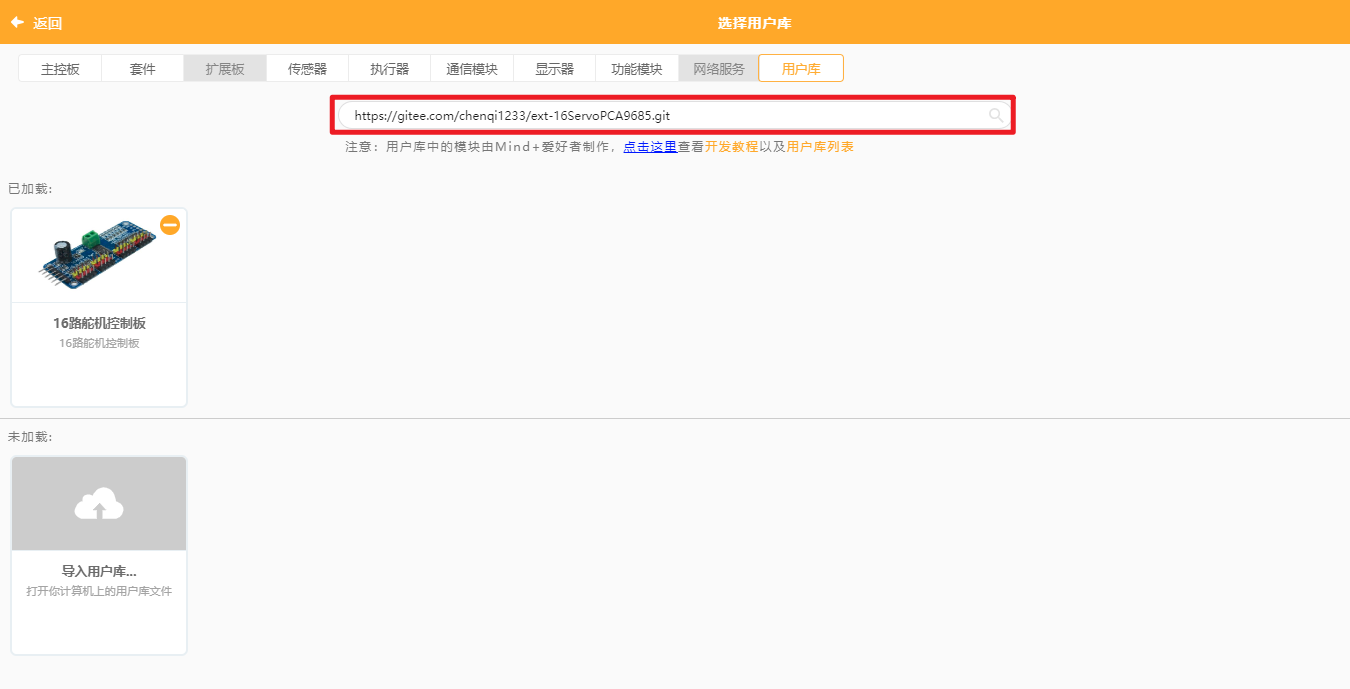

4、“扩展”中选择“用户库”:

- 直接加复制链接,gitee:https://gitee.com/chenqi1233/ext-16ServoPCA9685.git

![](https://img.dfrobot.com.cn/wiki/none/ec506f3b628ec9f2e5c24c5df989840e)


## 积木

**特别注意**

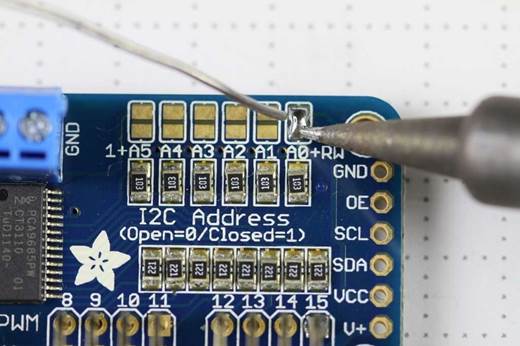

级联的每个驱动板都需要有一个唯一的访问地址。每个驱动板的初始I2C地址是0×40,可以通过右上角的跳线修改I2C地址。用焊锡将一个跳线连上就表示一个二进制数字“1”。

![](https://img.dfrobot.com.cn/wiki/none/cff5ffe689f61de0fecfce77c5ba033c)

Board 0:Address = 0×40 Offset = binary 00000 (默认)

Board 1:Address = 0×41Offset = binary 00001 (如上图,接上A0)

Board 2:Address = 0×42Offset = binary 00010 (接上A1)

Board 3:Address = 0×43Offset = binary 00011 (接上A0和A1)

Board 4:Address = 0×44Offset = binary 00100 (接上A2)

以此类推。。。

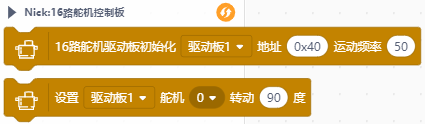

![](https://img.dfrobot.com.cn/wiki/none/c06006d0ce6a761046917bff18515c61)

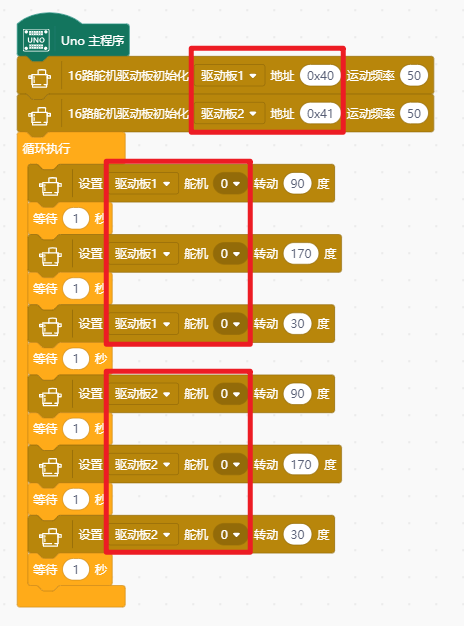

## 示例程序


![](https://img.dfrobot.com.cn/wiki/none/70a6845d41e48841614b1079cc463f46)






## 支持列表

|主板型号|实时模式|ArduinoC|MicroPython|备注|
|-----|-----|:-----:|-----|-----|
|uno| |√| | |
|micro:bit| |√| | |
|mpython| |√| | |
|leonardo| |√| | |
|nano:bit| |√| | |
|mega2560| |√| | |


## 更新日志

V0.0.1 基础功能完成
