【Mind+扩展库发布】：L298N_红色直流电机驱动模块
## Mind+扩展库：L298N_红色直流电机驱动模块## L298N_红色直流电机驱动模块
由于L298N具有更大的电压范围和供电电流，因此，常见的智能小车均以L298N居多。L9110因其体积更小，在一些对体积要求较高无需载重等要求的项目中常常使用它居多。两者在硬件连接上基本差不多，程序也可通用。因此本教程将以红板L298N为例进行介绍。
L298N是一种高电压、大电流电机驱动芯片，最高工作电压可达46V，输出电流大，瞬间峰值可达3A，持续工作电流2A，额定功率25W，内含2个H桥高电压大电流全桥驱动器，可用来驱动直流电机和步进电机等，有两个使能控制端，可驱动1个两相或四相步进电机或者2个直流电机。因此，其实你在学会本教程中利用L298N驱动小车的实例后，也可以试试用类似的方法驱动步进电机了。
## Mind+图形化编程
1、下载及安装软件。下载地址：http://www.mindplus.cc 详细教程：(https://wiki.dfrobot.com.cn/Mindplus_%E5%9F%BA%E7%A1%80wiki%E6%95%99%E7%A8%8B-%E8%BD%AF%E4%BB%B6%E4%B8%8B%E8%BD%BD%E5%AE%89%E8%A3%85)
2、切换到“上传模式”。 详细教程：(https://wiki.dfrobot.com.cn/Mindplus_%E5%9F%BA%E7%A1%80wiki%E6%95%99%E7%A8%8B-%E4%B8%8A%E4%BC%A0%E6%A8%A1%E5%BC%8F%E7%BC%96%E7%A8%8B%E6%B5%81%E7%A8%8B)
3、“扩展”中选择“主控板”中的“Arduino Uno”。 详细教程：(https://wiki.dfrobot.com.cn/Mindplus_%E5%9F%BA%E7%A1%80wiki%E6%95%99%E7%A8%8B-%E5%8A%A0%E8%BD%BD%E6%89%A9%E5%B1%95%E5%BA%93%E6%B5%81%E7%A8%8B)

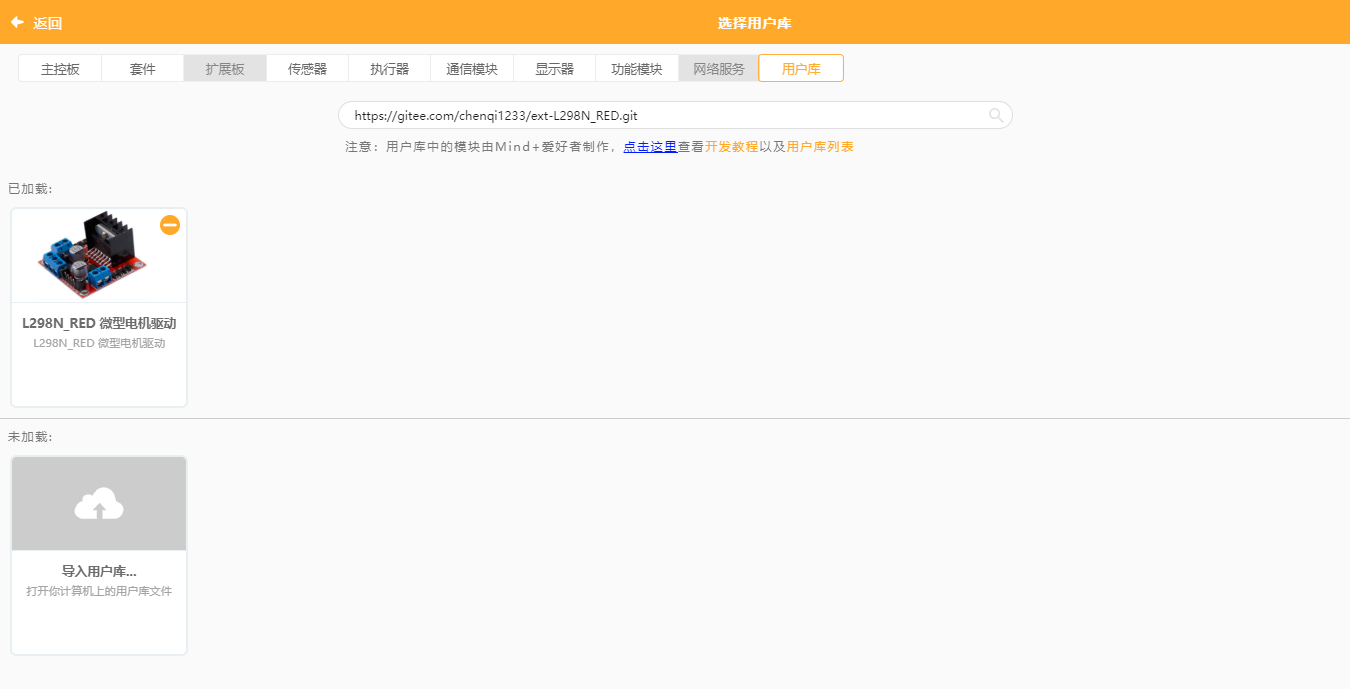

4、“扩展”中选择“用户库”：
- 直接加复制链接，gitee：https://gitee.com/chenqi1233/ext-L298N_RED.git
4、加载成功之后，双击加入，然后进行编程，程序如下图：
5、菜单栏“连接设备”，“上传到设备”
## 特别注意
- 电机扩展板需要外接电源
## 支持列表
|主板型号|实时模式|ArduinoC|MicroPython|备注|
|-----|-----|:-----:|-----|-----|
|uno| |√| | |
|micro:bit| |√| | |
|mpython| |√| | |
|leonardo| |√| | |
|nano:bit| |√| | |
|mega2560| |√| | |
