暖手宝充电管家

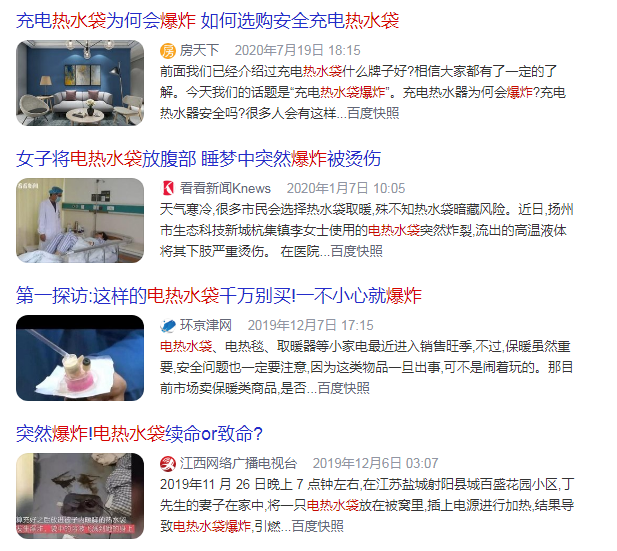

## 【项目介绍】最近突如其来的降温让我们马上从夏天转到冬天。像我这样日常手脚冰冷的人通常要靠电热水袋续命。然而每年都会有电热水袋**的新闻出现。有一些是因为质量问题，有一些是使用不当。比较常见的情况就是一直充电忘记拔掉电源。因此我设计了一款暖手宝充电管家，防止过度充电，时间到了自动断电，消除隐患。
## 【功能介绍】
> 基础功能：快速充电，按A键充电5分钟，时间到自动断电。按B键可以一键停止充电。
>
> 拓展功能：手机App远程控制充电/断电。定时充电，自定义设置充电时间。
## 【作品演示】
https://v.qq.com/x/page/n32082447x6.html
## 【材料清单】
数量 | 器材 | 链接
-------- | -------- | --------
1x|掌控板编程入门学习主控板|[链接](https://www.dfrobot.com.cn/goods-1902.html)
1x|micro:bit掌控I/O扩展板|[链接](https://www.dfrobot.com.cn/goods-1966.html)
1x|Gravity: 简易继电器模块|[链接](https://www.dfrobot.com.cn/goods-2853.html)
## 【制作过程】
### 步骤1 连接设备
设备连接很简单，将简易继电器接到扩展板 P0 引脚，将充电宝接到简易继电器 VIN 接口，VOUT 接口接暖手宝（图中用充电灯代替）。
*注意：掌控板朝向 PYTHON 金手指方向。*
### 步骤2 创建Blynk项目

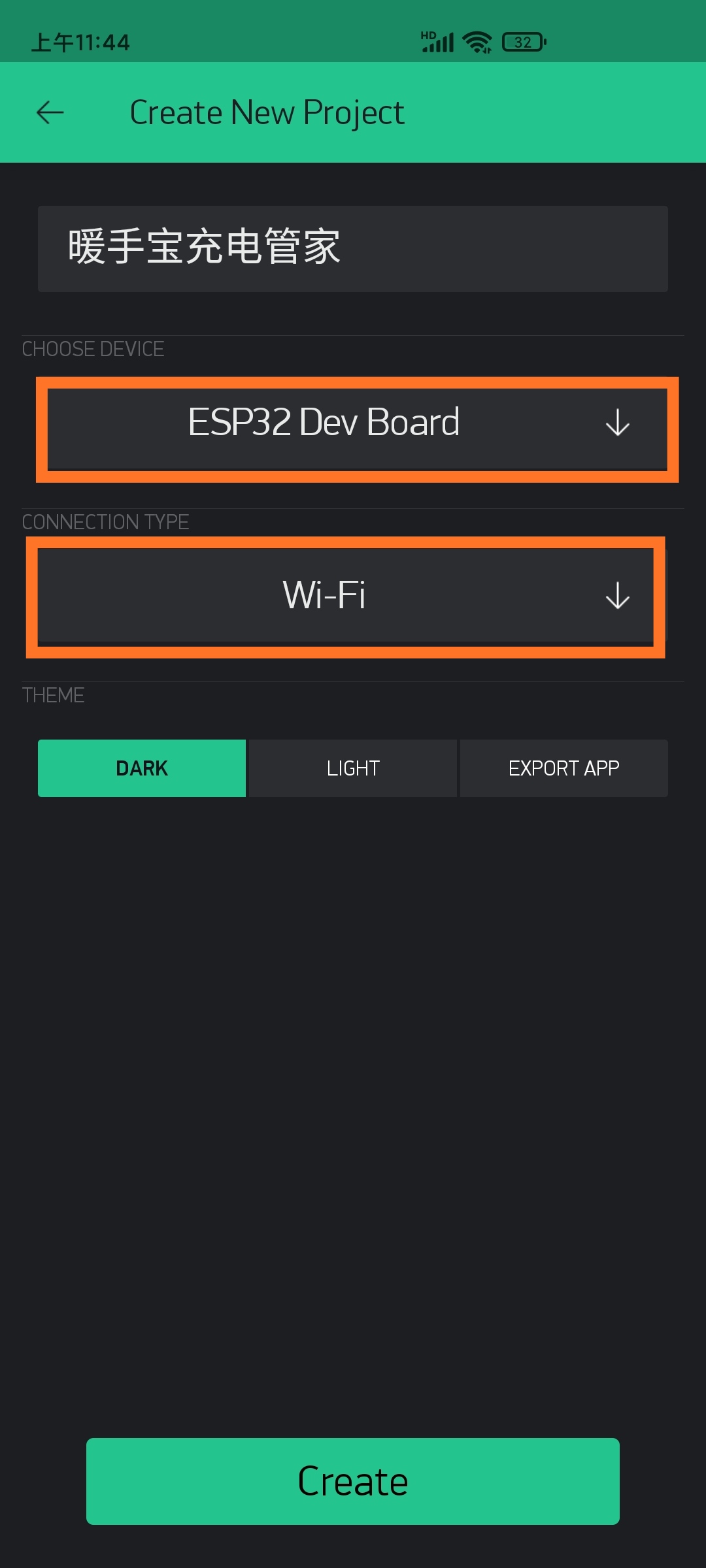

打开 Blynk App，创建一个项目，名叫“暖手宝充电管家”。选择设备为“ESP32 Dev Board”，连接方式选择“Wi-Fi”。

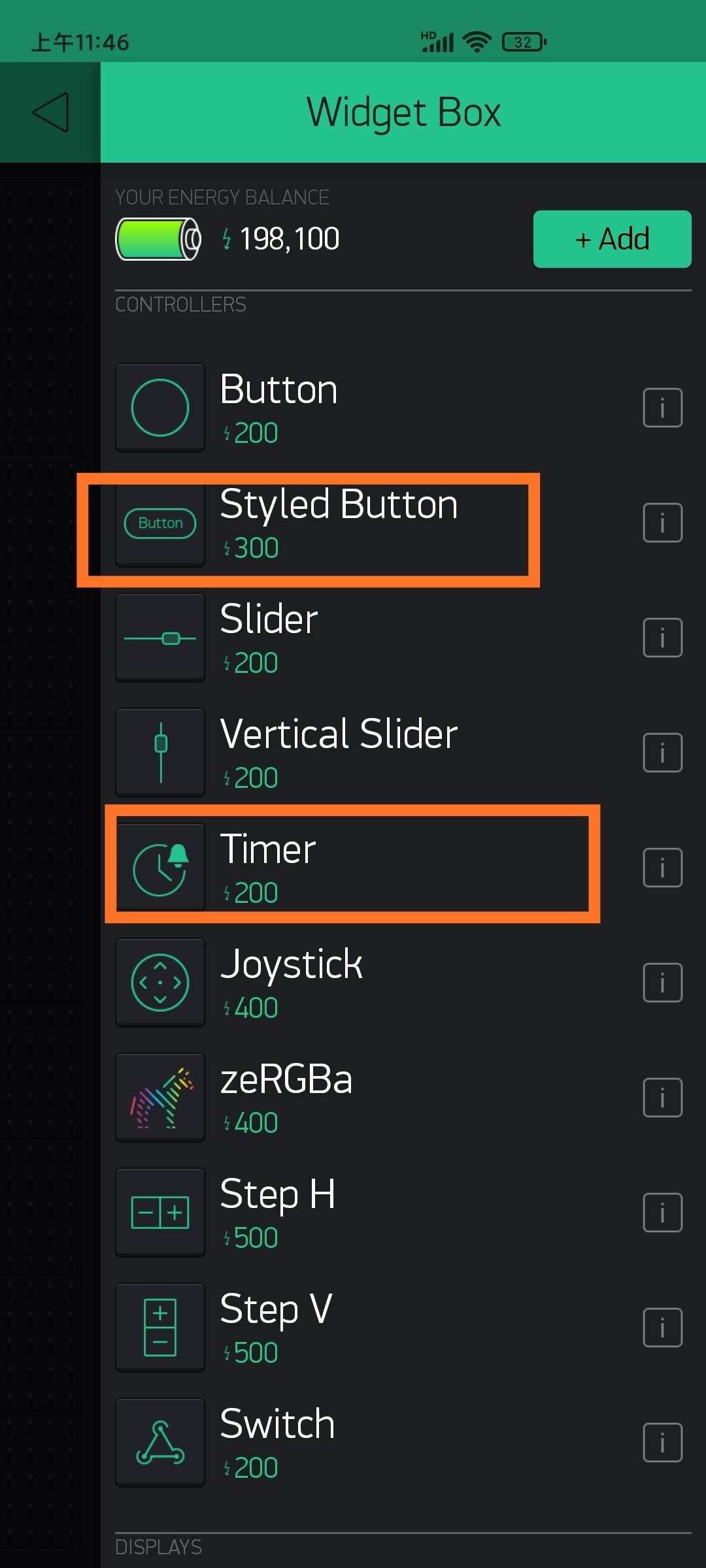

点击项目空白处，在工具箱中选择“Styled Button”和“Timer”。调整为合适大小并放在适当的位置。

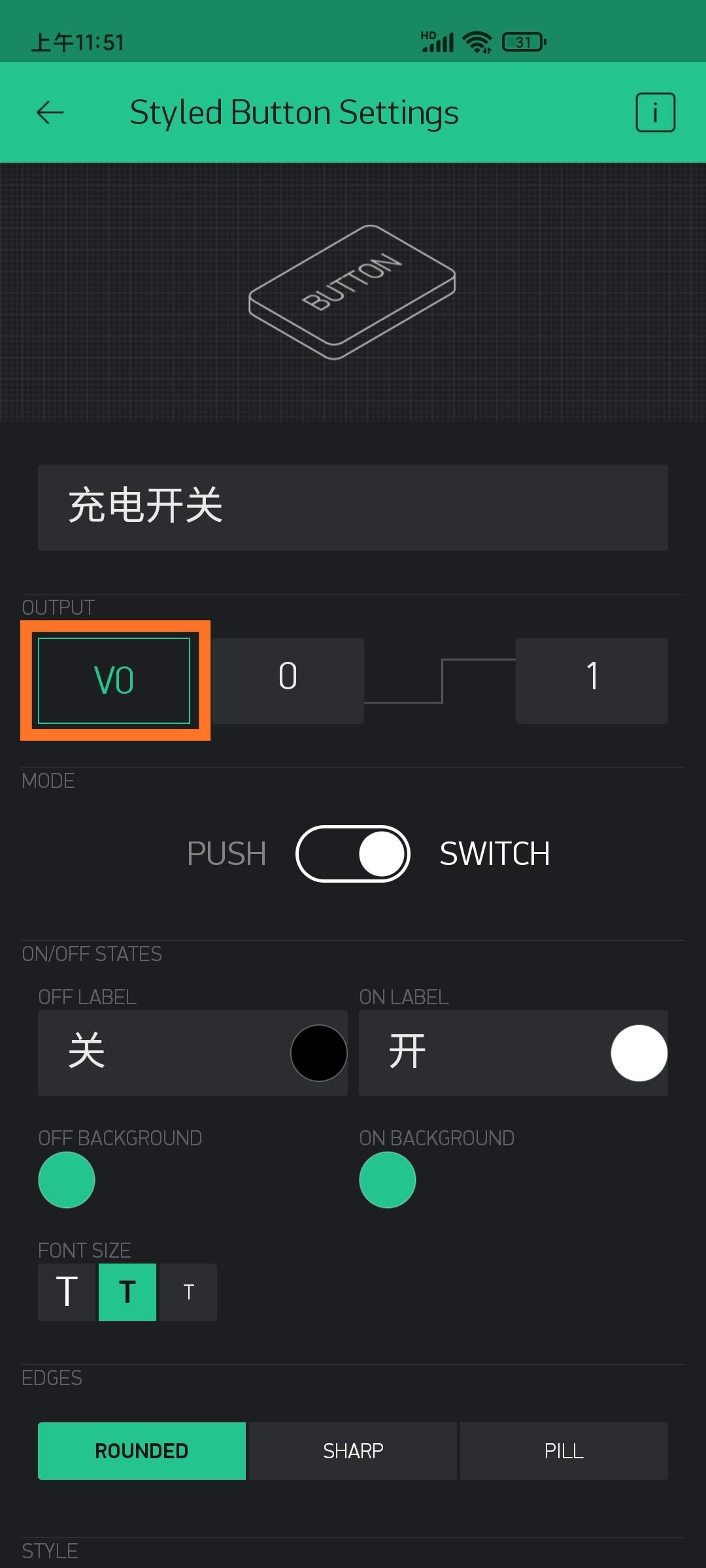

点击按钮，修改名称。选择虚拟引脚 V0 作为输出，并将按钮状态的文字修改为“关”和“开”。

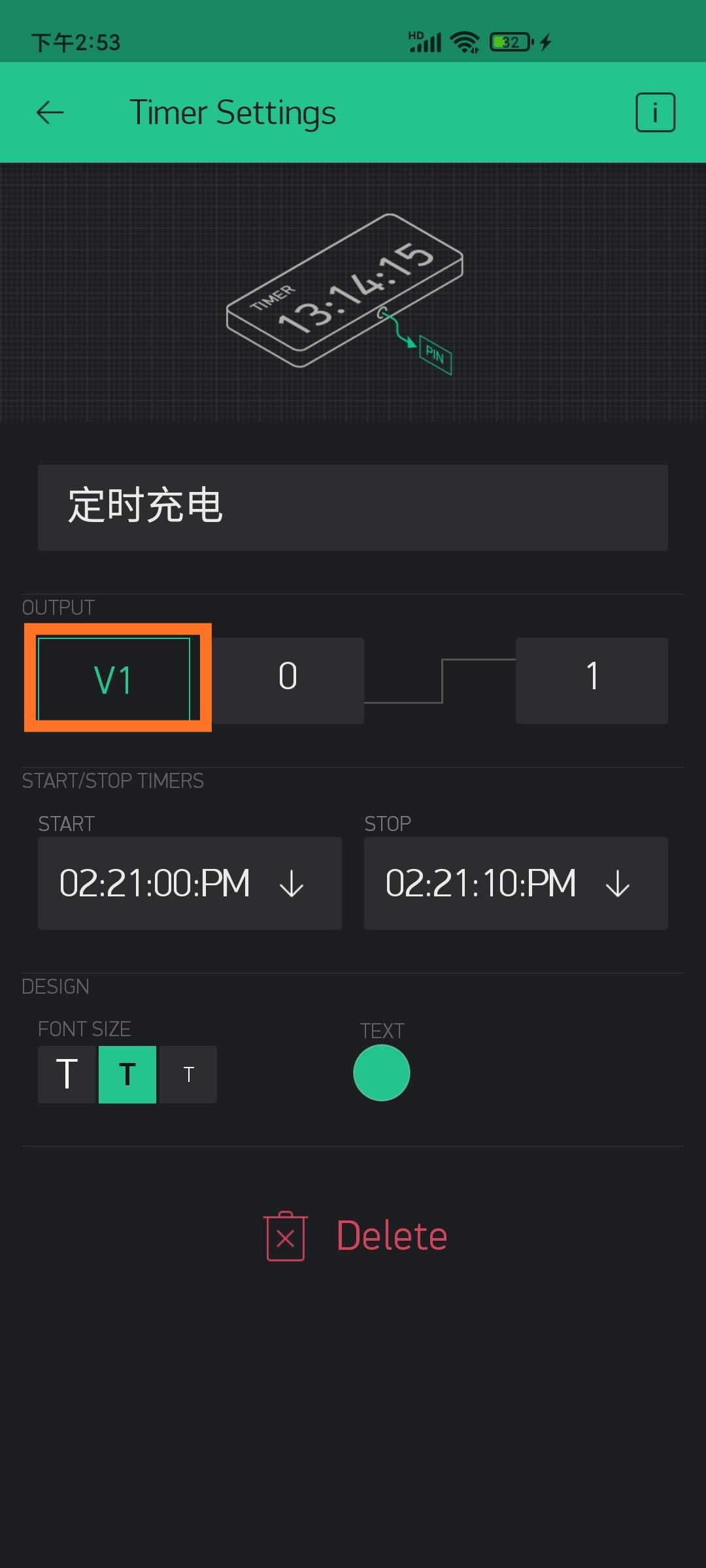

点击计时器，修改名称。选择虚拟引脚 V1 作为输出。
完成后效果如下：
### 步骤3 加载扩展

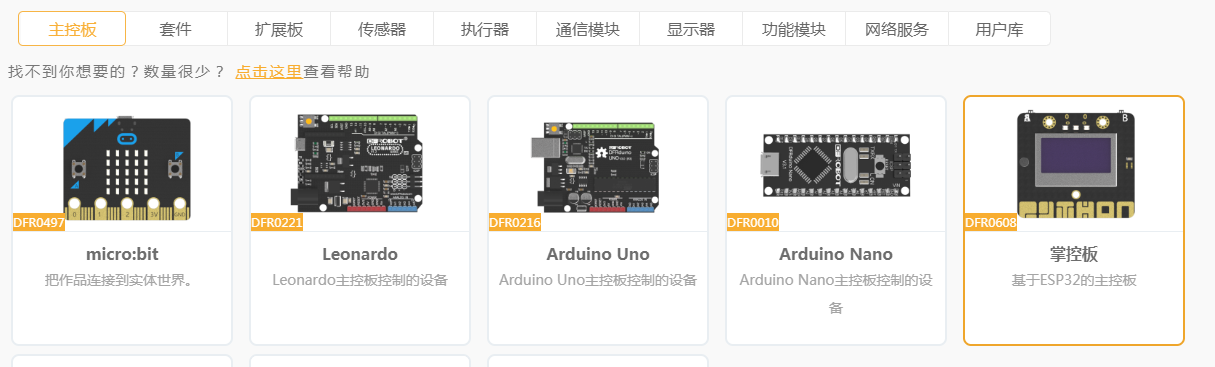

打开 Mind+，切换为“上传模式”，选择“扩展”按钮，添加“掌控板”为主控板。

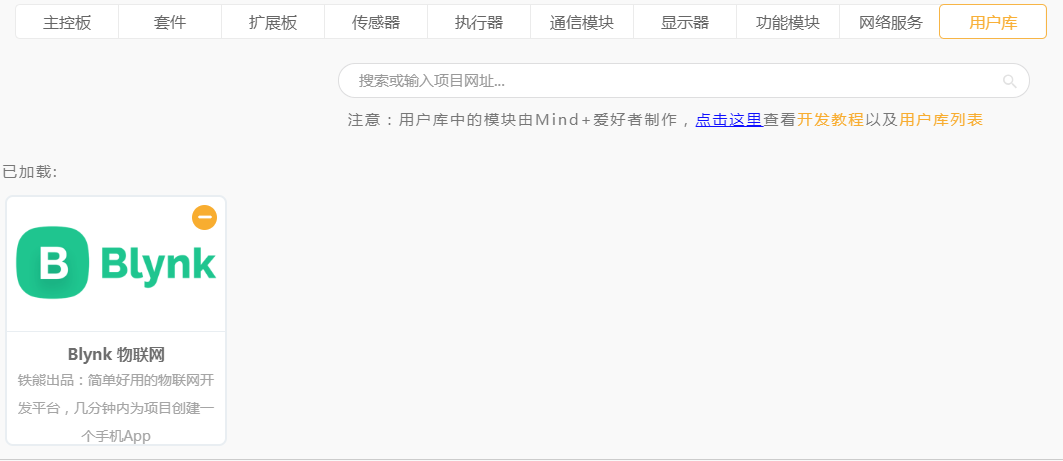

选择“用户库”，搜索“blynk”，加载“Blynk 物联网”用户库。
### 步骤4 编写代码
因为用到了Blynk，所以要先连接网络，输入Blynk的授权码。授权码会发送到你的Blynk账户绑定的邮箱，也可以在Blynk项目页面获取。为了提升用户体验，程序开始的时候在屏幕上显示使用说明。

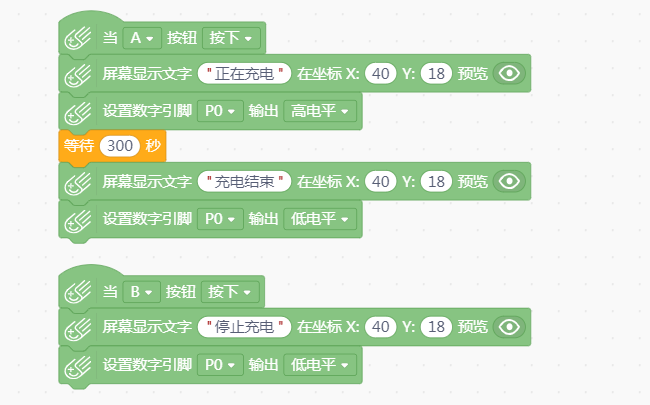

接下来写基础部分代码。这个比较简单，就是按A键充电5分钟后断开。控制继电器开关即可。按B键直接断开继电器，设置低电平。

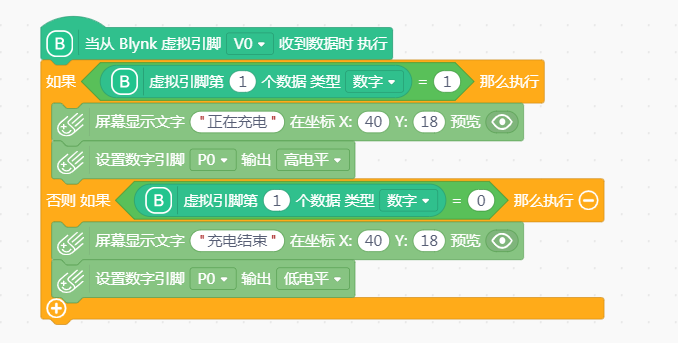

虚拟引脚V0对应的是App上的充电开关。当用户在App上点按开关后，我们需要判断应该打开继电器还是关闭继电器。

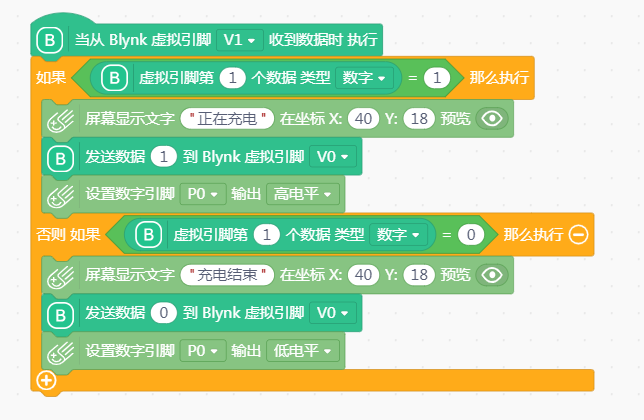

V1虚拟引脚对应的是计时器，也就是定时开关。定时开关会在开始时间打开开关，即由“0”变为“1”，结束时间将“1”变为“0”。这部分代码基本与虚拟引脚V0一致。不同的地方是，我们需要向开关引脚 V0 传送一次数据。如果不发送数据的话，那么充电时开关依旧显示关闭状态，无法与充电状态同步。
### 步骤5 测试运行
将代码上传到掌控板，测试程序是否和预期效果一致。
## 附件
[暖手宝充电管家.sb3](https://makelogimg.dfrobot.com.cn/makelogFile_16066409163422509.3356775677457.sb3)
