本文介绍了通过焊接解决3D打印机温度感应器报警问题的方法。首先，重新插头可以暂时解决问题，但长期来看，热熔胶固定和焊接是更可靠的解决方案。文中详细展示了拆解喷头、焊接传感线的具体步骤，并提供了测试电阻以确保感应器未损坏的方法。最终，通过焊接将传感线固定在PCB上，彻底解决了温度感应器松脱的问题。
|

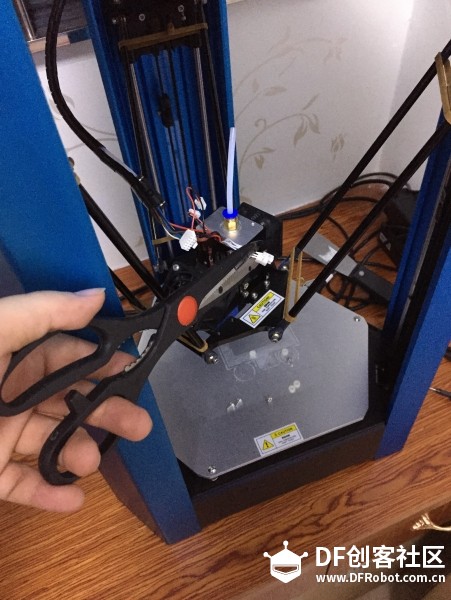

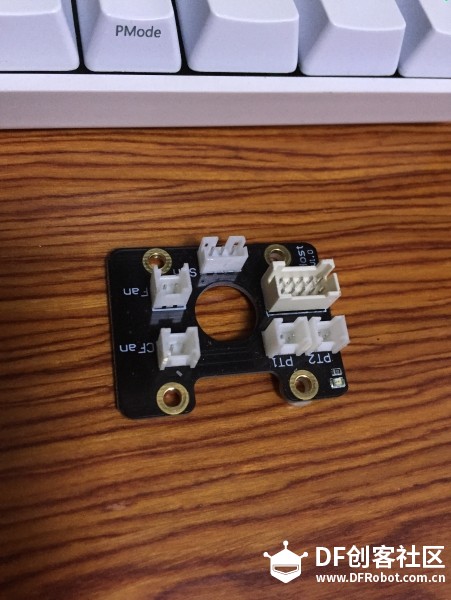

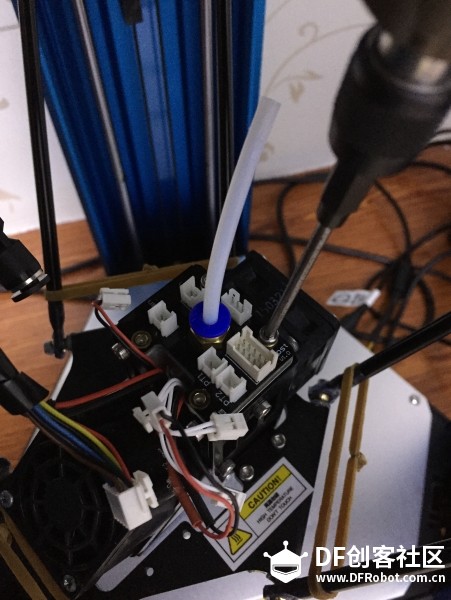

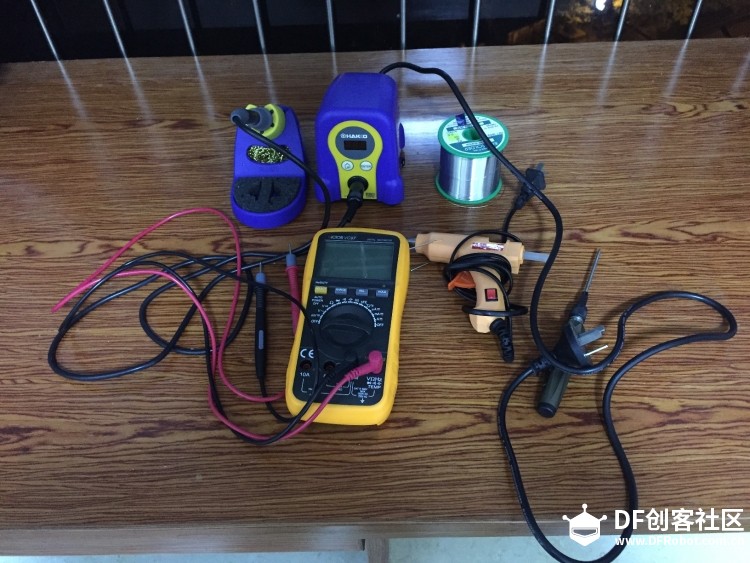

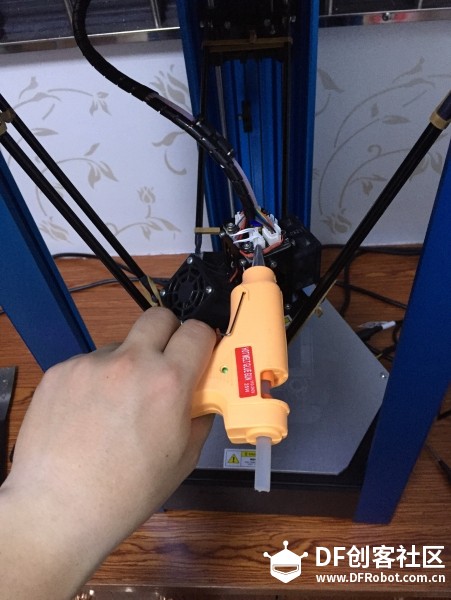

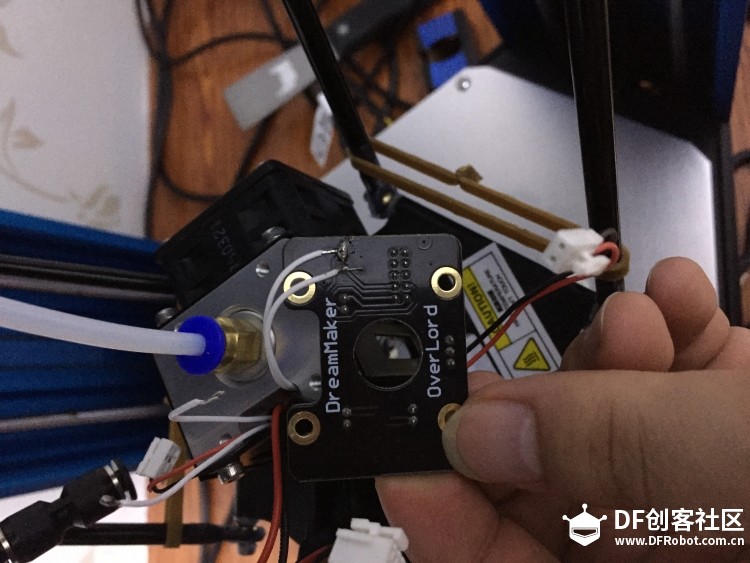

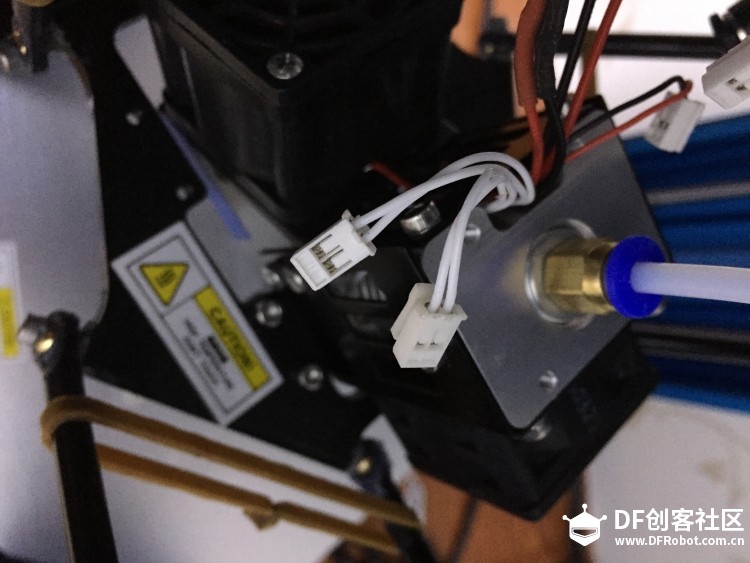

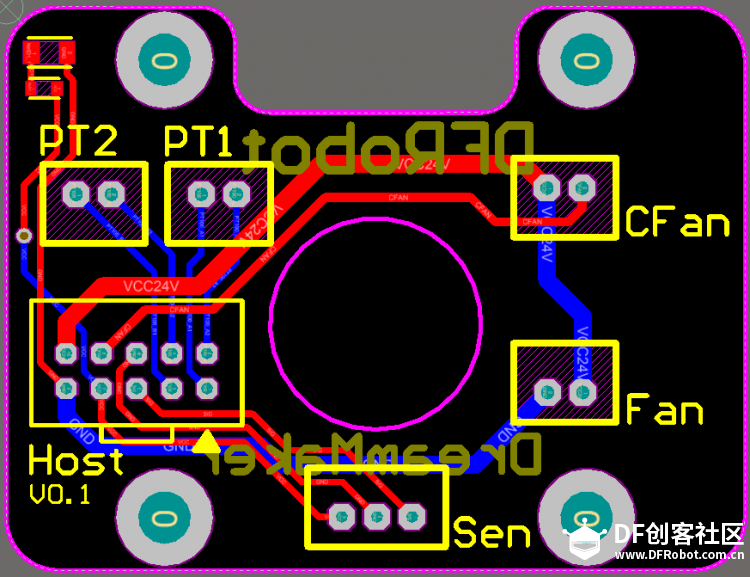

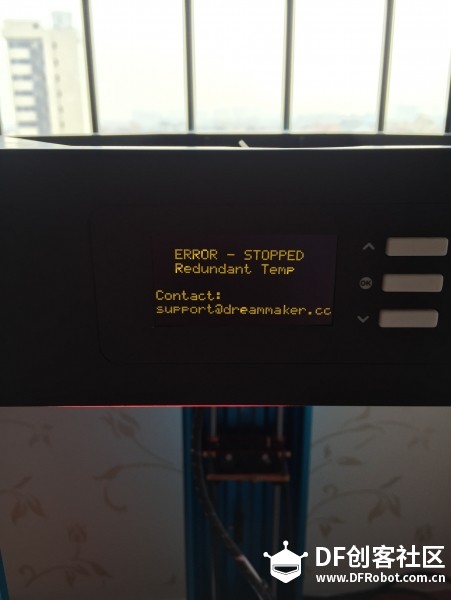

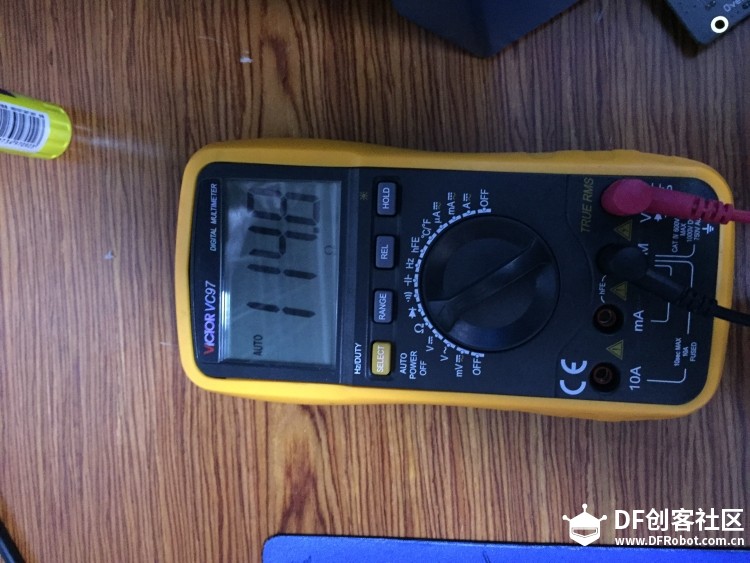

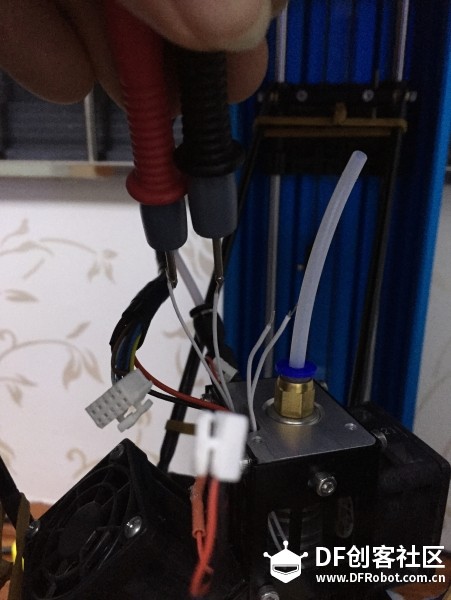

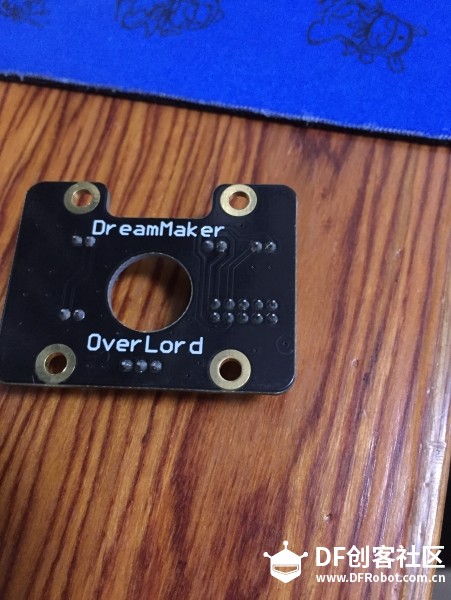

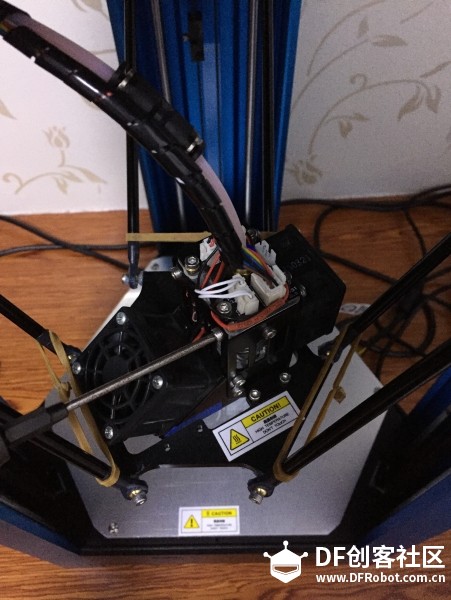

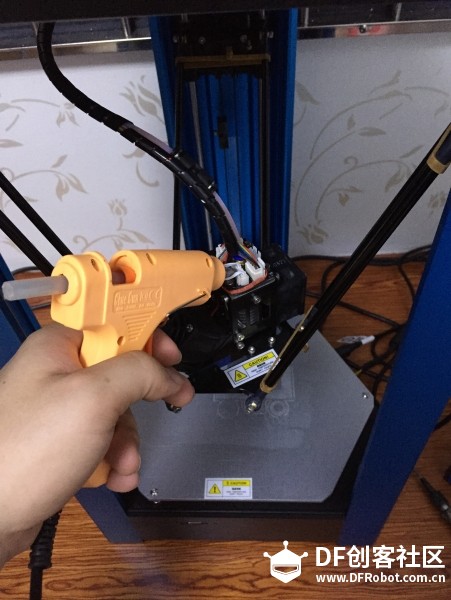

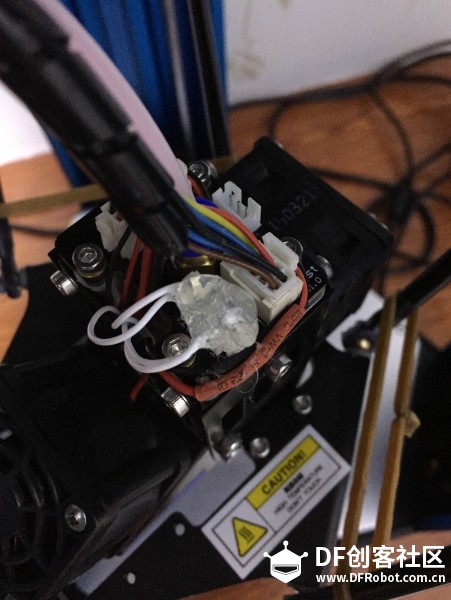

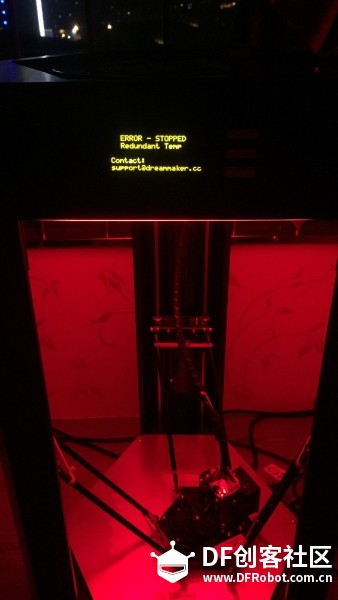

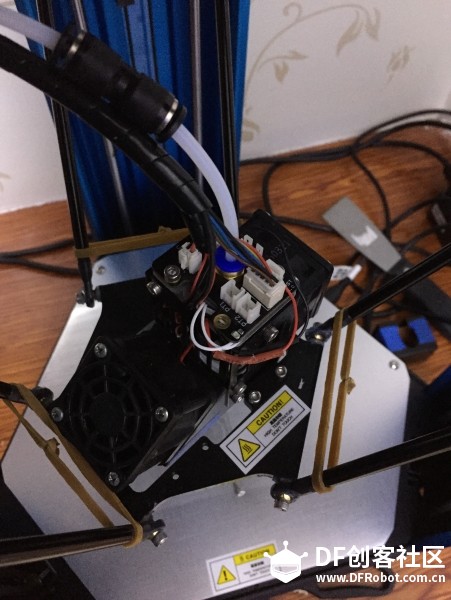

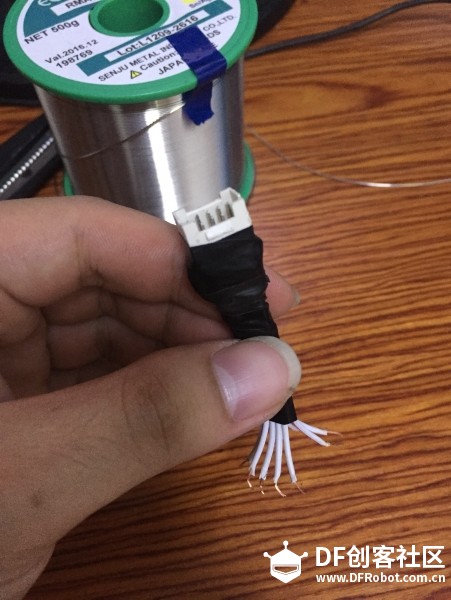

不知近段时间是天气不好还是到了机器的集体生理期，不断有小伙伴报告打印机工作的过程中会出现温度感应器报警。 前几天终于轮到楼主也出现温度感应器报警了。  以为重新把插头插好了就没事，继续打印，谁知刚走开没多久就继续出错。  大师的帖子已经把这个问题说得很清楚，也提供了详细的解决办法，大家有空去看看这个帖子：https://mc.dfrobot.com.cn/thread-12419-1-1.html 我这里也分享一下我自己的一些关于温度感应器报警的解决方法： 温度感应报警 99%以上都是因为喷头长时间的运动导致喷头上感应器插头的变形松脱，一般重新插一下感应器的插头就能解决问题。 但是感应器插头变形了下次还是继续出现机器报警，所以必须要把插头固定好。 首先我们要准备一下工具：如下图这些：  有电烙铁，万用表，热熔胶强，还有附送的螺丝刀 最简单的当然就是直接用热熔胶打满固定 首先我们需要把喷头上的保护罩拆掉，大师的帖子里有更详细的拆解步骤，我这里就不累叙了，大家可以起上面的帖子看看  然后直接把胶打到插头上，打满，等冷却固定好    打完胶还是觉得有点不够稳妥，算了，还是直接把传感线焊接到节点上吧。 把热熔胶拔下来，然后把喷头的PCB拆下来。  拆下来后就能看清楚PCB的正反面   要焊接的就是背面的这④个点，因为感应器不分正负极，所以一组感应器焊在同一组的焊点上就可以了  其实楼主发傻了，因为Overlord选用的线材非常好，实在不好把线的皮拔下，剥线钳剥不了，用火烧也烧不着，费了九牛二虎之力才把线皮剥掉，所以不应该直接把接头剪掉的，而是把金属点留下，把端子直接焊在焊点上   焊接前顺便测一下感应器的电阻，看看有没有把感应器给搞坏了  大概在120欧姆左右  看起来楼主没把东西搞坏，继续焊接  就像上图那样子，把线焊在焊点上 然后把东西按顺序装回去  大功告成！ 看完上面的基本就可以了，下面的有兴趣的可以继续看下去。 楼主是一个喜欢简单暴力的人，为何不把PCB和保护罩都去掉呢，能减轻喷头不少重量，说干就干： 首先研究一下PCB的走线，红色是上面板的电路，蓝色是下面板的电路，看清每个焊点的作用：  按照图上的电路图对应的做了一条接线  对应的把插头线和感应器和风扇接好，然后用绑带绑好  然后把喷头装回去就搞掂  测试一下，工作完全正常，没有出错 广告时间： 验证Cura错误设置是否令喷头超出平台 某品牌的PLA玻璃平台测评 Overlord 维修保养の【更换同步轮篇】 Overlord 维修保养の【挤出机构清理篇】 FDM打印常见问题及其解决办法（未完成） 切片软件Cura使用教程——基础篇 通过焊接解决温度感应器报警问题 overlord标准版动手升级为专业版（官方套件已出） 并联臂连杆免拆快装固定神器(修正版) |
