兼容DFrobot传感器的一块拓展板！含源文件！
2017-07-291.8万
AI 快速预览详细
这款Arduino UNO拓展板兼容DFRobot的绝大部分传感器，板载复位按键和I2C接口，所有引脚均引出。附带万用板，方便DIY电路。提供PCB工程源文件，可以直接发给某宝制作。适合初学者和DIY爱好者。
|

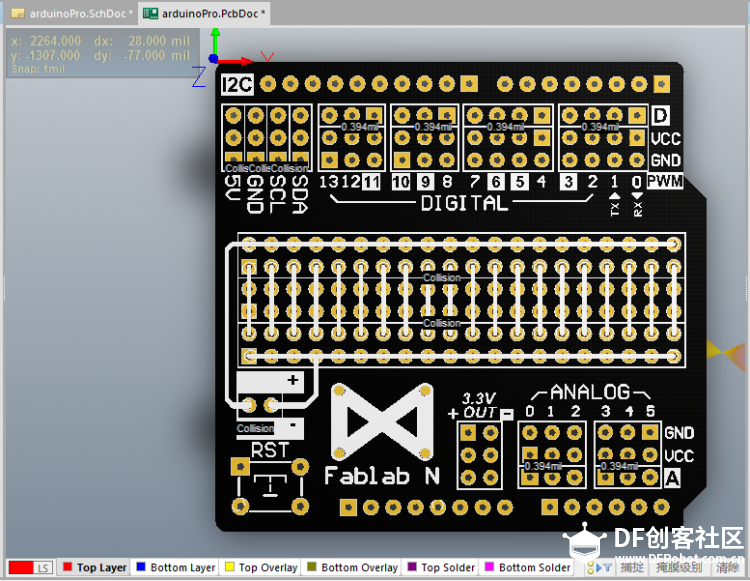

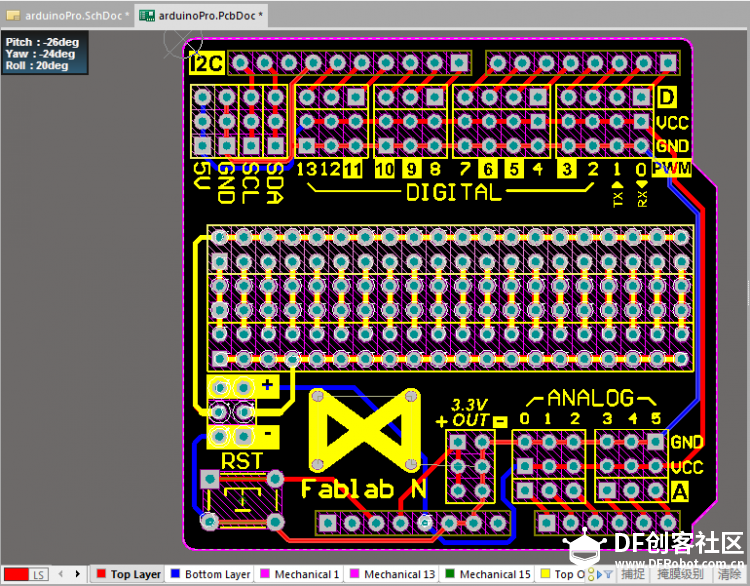

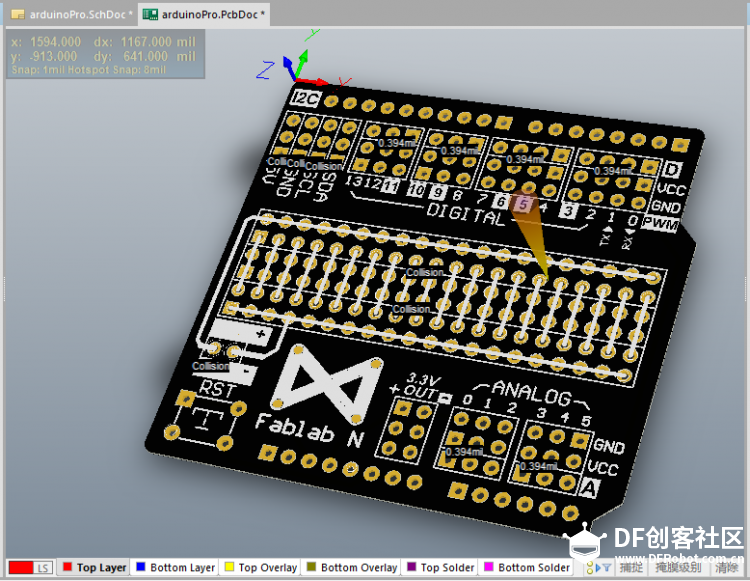

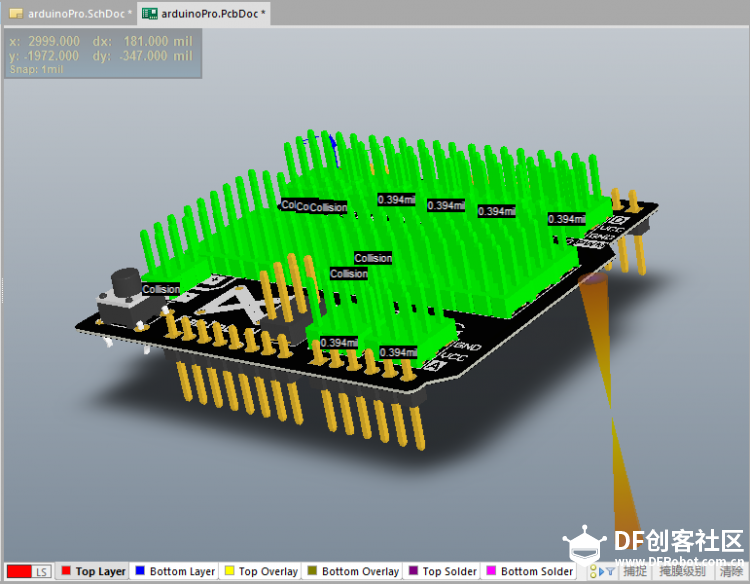

最近一直在做Arduino的项目 顺手画了一块ArduinoUNO的拓展板:$ 板载复位按键 I2C接口 所有引脚均引出（兼容DF的绝大部分传感器 还做了一个可以自己焊接的万用板 方便DIYer只做自己的电路 是不是感觉很方便！！ 资源链接在本帖最下！！ 不多说 先给各位来几张图看看  正反的布线  左下角为两排供电选择插针 用两个跳线帽即可自由切换 3D模式下  参照了市面上大部分拓展板的画风  完美的接口说明~ 是不是很帅~   在这里说明一下 PCB是用Altium Designer (in AD17)画的 在此也附上软件与教学视频 还有关键的PCB工程源文件 各位可以直接把压缩文件发给某宝 某强客服就OK 大约3-4天就可以拿到自己的板子啦~~ 百度云链接： Altium Designer 17.0.6：http://pan.baidu.com/s/1o8ODJIi DY工作室_AltiumDesigner教程：http://pan.baidu.com/s/1miDS468 私藏的元件封装库：http://pan.baidu.com/s/1jH8qGdw 此贴拓展板PCB工程源文件：http://pan.baidu.com/s/1kV0xqNd 与各位分享创客开源的精神 动手造万物，人人皆创客~ Fablab N 南通大学李嘉诚同学 新人发帖，请多关照！！！ -------------------------------------------------------分割线------------------------------------------------------------------ 上边发的图片及工程为未覆铜 方便大家学习布线 附上覆铜以后截图及百度云盘链接：  http://pan.baidu.com/s/1nuB8t77 等待下拨经费下来就去打板~ 持续更新~~ （手动滑稽 |
