micro:bit造物粒子（基于Mind+）03— 闪烁的LED
2018-06-015.2万
AI 快速预览详细
本文介绍了如何使用Mind+编程软件控制micro:bit主控板和扩展板，实现LED灯的闪烁效果。所需元件包括micro:bit主控板、扩展板、LED灯模块和MicroUSB连接线。通过设置数字引脚P1输出高电平和低电平，并结合循环执行模块，可以实现LED灯亮一秒、暗一秒的闪烁效果。这个项目适合8-12岁的孩子进行编程启蒙，激发他们对电子制作的兴趣。
|

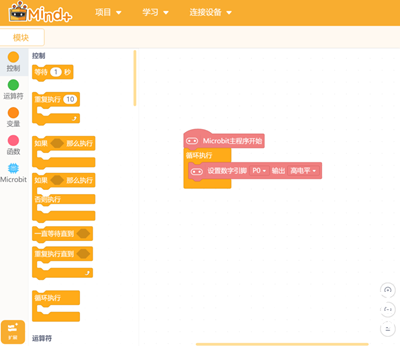

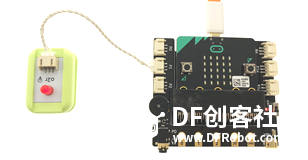

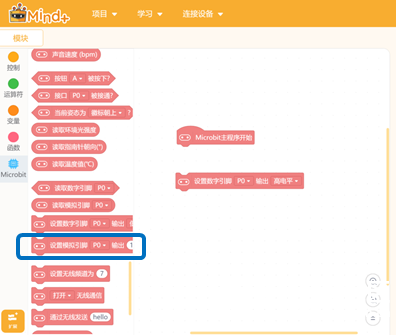

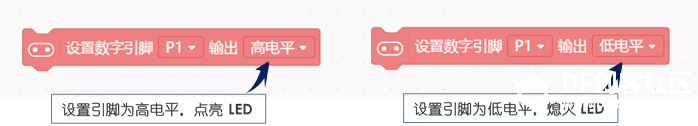

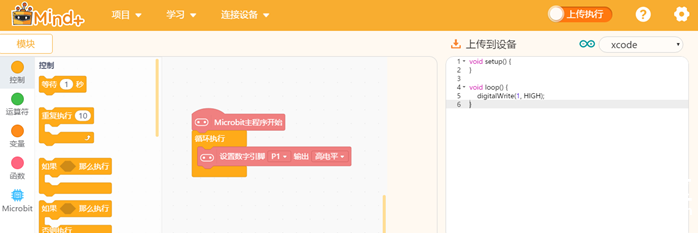

micro:bit造物粒子（基于Mind+）03— 闪烁的LED 麦克的故事 一周的时间很快就过去啦。在周五放学的时候，麦克收到了新朋友micro:bit的邀请去家中做客，micro:bit来自于遥远的DF星球。为了感谢好朋友的盛情邀约，麦克决定在出发前一天做一个小礼物送给micro:bit，到底做什么好呢？麦克不由得纠结了起来...麦克看着大街上五颜六色的小彩灯，心中突然有了灵感。不如就做一个闪闪发光的星星灯吧。一到家麦克就拨通了小米老师的电话开始请教起来。  所需元件 1× micro:bit主控板  1× micro:bit扩展板  1× LED灯模块  1× MicroUSB 连接线  任务一：点亮LED灯 实现功能 当在Mind+编写程序后，烧录至micro:bit小板子，点亮连接在micro:bit小板子上的外接LED灯。 硬件连接 我们需要连接以下部分： micro:bit主控板与micro:bit扩展板连接；  (注意：接下来要学习的项目中都是将micro:bit主控板与扩展板结合在一起使用的，后续这一部分的连接将默认这种连接方式。) LED 灯模块连接到扩展板的P1号接口  编写程序 打开Mind+编程界面。 STEP1：新建项目，并且从左下角扩展中选择Micro：bit主控板，具体操作可参考入门篇““Micro:bit造物粒子（基于Mind+）— 入门篇””的STEP5。 STEP2：硬件连接中运用到了外接LED小灯，编程过程中，通过设置micro:bit的引脚值（连接LED小灯的引脚）来控制小灯的亮暗。控制LED小灯呈现“亮”或“暗”两种状态。 LED小灯在这个实验中属于数字输出，在“Micro:bit”中向下翻动，会出现“设置数字引脚P0 输出 低电平”，将“P0”改成“P1”，将“低电平”改成“高电平”。  STEP3：从“控制”拖出“循环执行”模块，将“设置数字引脚P1 输出 高电平”嵌套进入循环执行中。放在主程序下面。最终程序，下载到micro:bit板子中  实现效果：代码上传成功之后，LED灯保持常亮。  任务二：闪烁LED灯 实现功能 外接LED小灯呈现亮一秒，暗一秒的闪烁效果。 引脚值只有“高电平”和“低电平”两种情况，当为“高电平”时，表示小灯被点亮；当“低电平”时，表示小灯呈现熄灭状  STEP1：新建项目——闪烁LED灯，具体操作可参考入门篇““Micro:bit造物粒子（基于Mind+）— 入门篇””的STEP5。 STEP2：怎么实现闪烁呢，需要让外接LED小灯保持亮的状态1秒，保持熄灭的状态1秒。所以需要在“控制”模块里找到“等待1秒”。  STEP3：将“等待1秒”放到“设置数字引脚P1 输出 高电平”下方，这样就能让LED灯保持亮1秒再执行下一个程序。  STEP4：接下来需要做的是让小灯在熄灭状态下，保持1秒钟。鼠标右击“设置数字引脚P1 输出 高电平”，出现菜单选择“复制”。  STEP5：将复制得到的模块放到“等待1秒”的下方，并且修改“高电平”为“低电平”，让LED灯在熄灭状态下。保持1秒钟。因为是循环执行，所以LED灯闪烁的程序会一直执行下去。  实现效果：代码上传成功之后，LED灯能持续闪烁 能力提升 通过查找资料，了解一下SOS紧急救援信号灯的原理，与同学分享，尝试制作SOS信号灯吧！ 更多课程，欢迎点击以下链接 入门课程 进阶课程 |
