用 Arduino + 点阵模块 DIY 一颗“跳动的心”

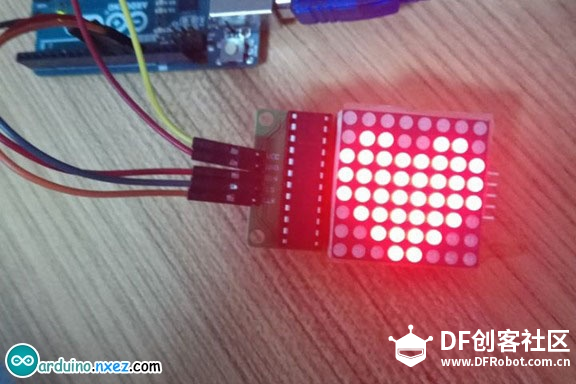

今天我要做一个跳动的心来拯救单身狗，我要拿起它，向心爱的女生表白！这个就是成品图。

VCC — 5V
GND — GND
DIN — D11 (MOSI)
CS — D10 (SS)
CLK — D13 (SCK)

[mw_shl_code=applescript,true]#include <SPI.h>


const byte sprite[2][8] = {

     { 0x00, 0x66, 0xFF, 0xFF, 0xFF, 0x7E, 0x3C, 0x18 },

     { 0x00, 0x00, 0x24, 0x7E, 0x7E, 0x3C, 0x18, 0x00 }

};


const byte DECODEMODE = 0x09;

const byte INTENSITY = 0x0a;

const byte SCANLIMIT = 0x0b;

const byte SHUTDOWN = 0x0c;

const byte DISPLAYTEST = 0x0f;


void max7219(const byte reg, const byte data) {

   digitalWrite(SS, LOW);

   SPI.transfer(reg);

   SPI.transfer(data);

   digitalWrite(SS, HIGH);

}


void setup() {

   SPI.begin();



   max7219(SCANLIMIT, 7);

   max7219(DECODEMODE, 0);

   max7219(INTENSITY, 2);

   max7219(DISPLAYTEST, 0);

   max7219(SHUTDOWN, 1);



   for(byte i=0; i<8; i++) {

     max7219(i+1, 0);

   }

}


void loop() {

   for(byte j=0; j<2; j++) {

     for(byte i=0; i<8; i++) {

       max7219(i+1, sprite[j]);

     }

   delay(500);

   }

}

[/mw_shl_code]
