保险箱
2019-08-261.2万
精华项目
AI 快速预览详细
本文介绍了如何使用micro:bit和多种传感器制作一个可设置和修改密码的保险箱。项目包括设计外壳、组装硬件、连接线路和编写程序。最终效果是一个可以通过输入正确密码打开的保险箱。难度适中，适合8-12岁的孩子进行STEM教育。

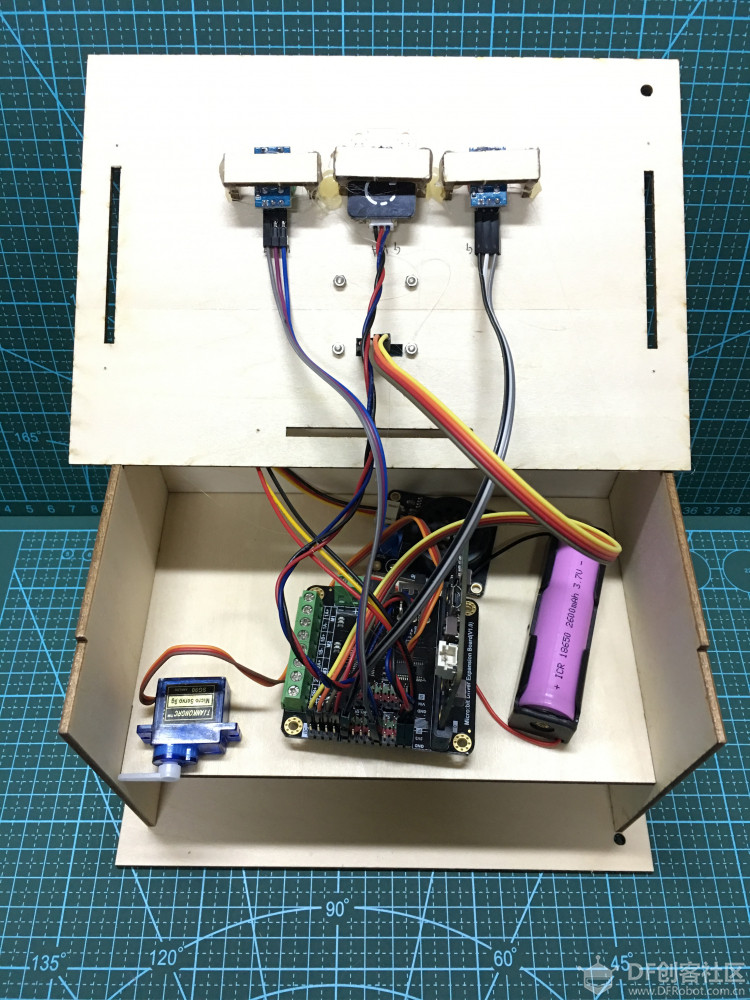

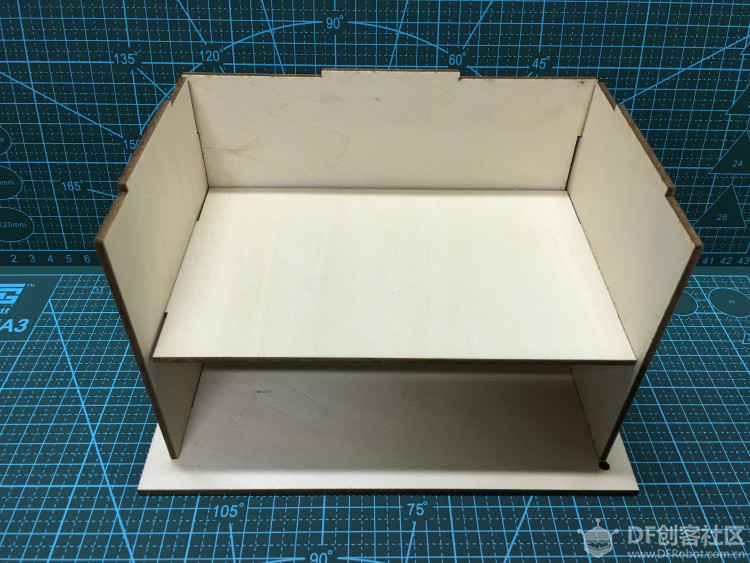

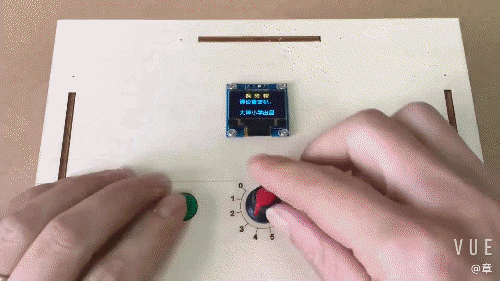

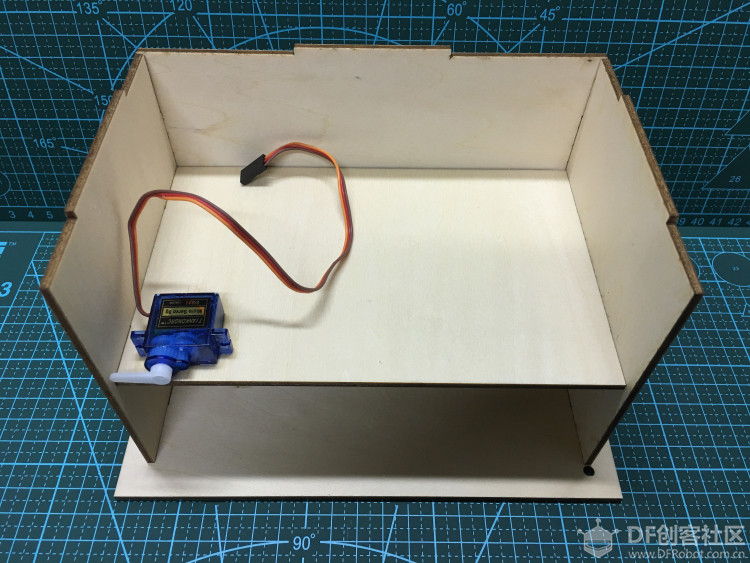

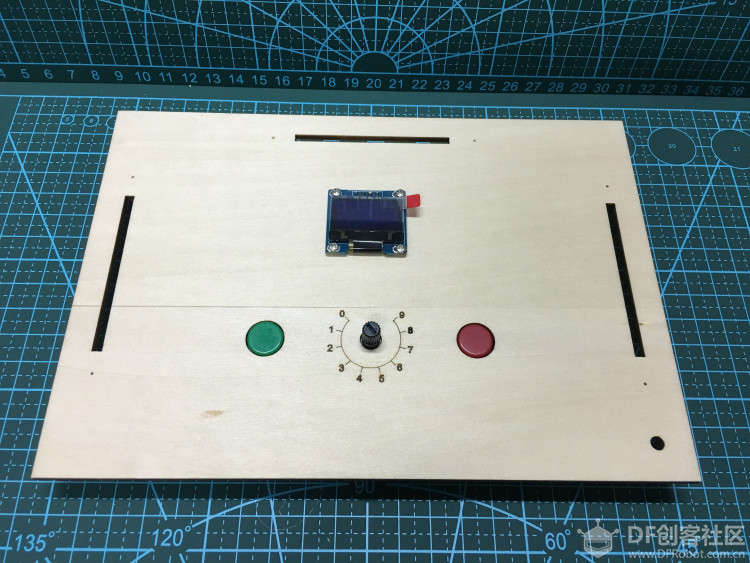

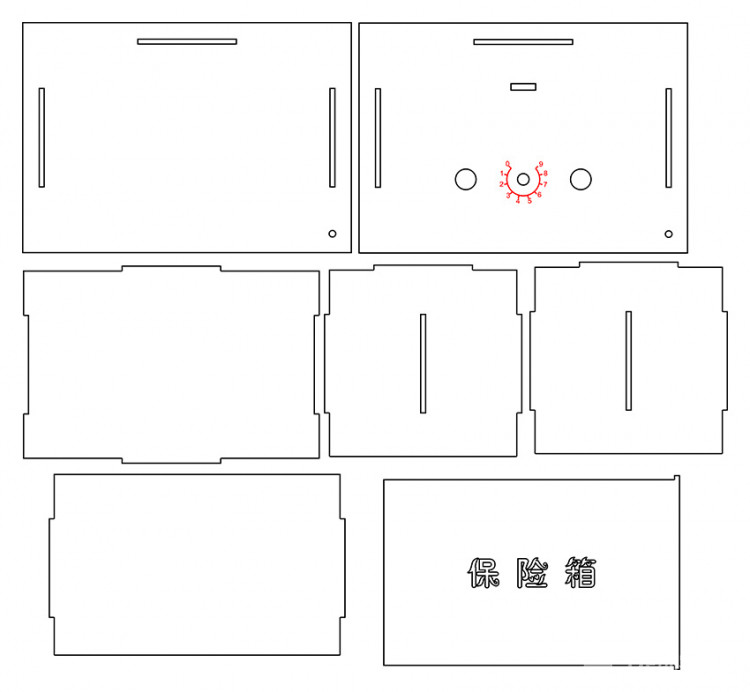

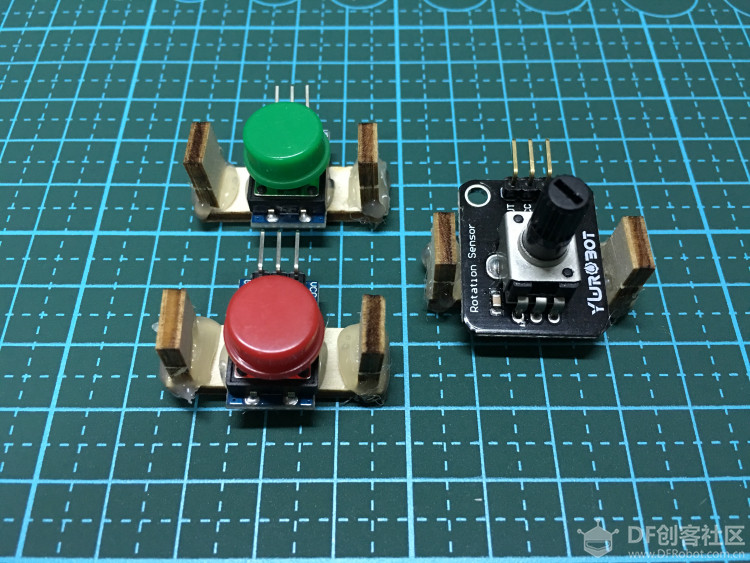

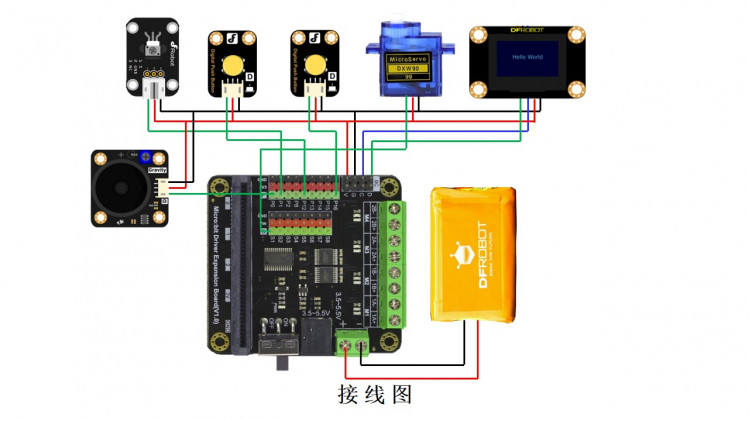

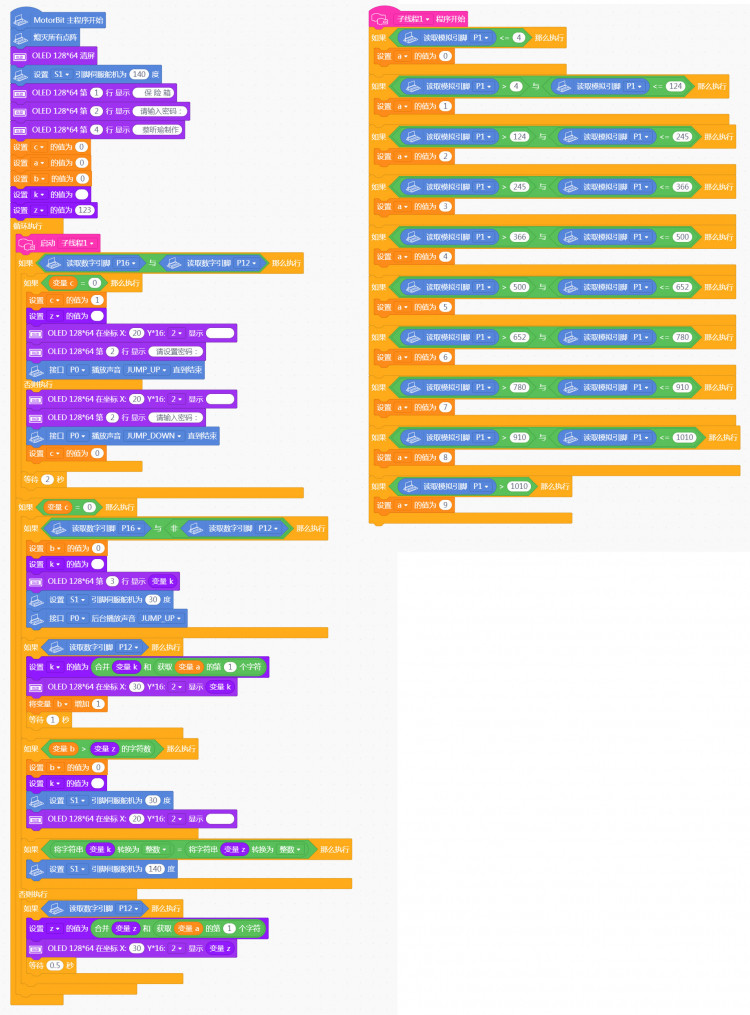

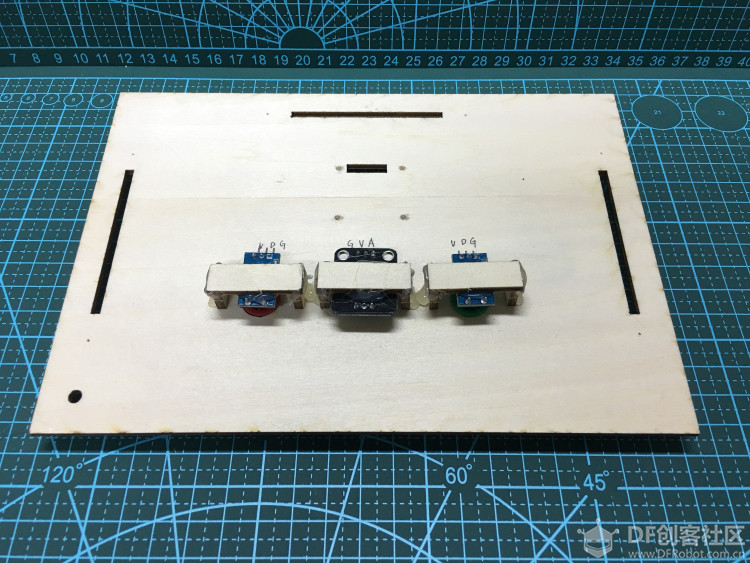

 每一个孩子都有自己的小秘密，如何才能让自己的小秘密不被别人看到，我们可以把自己的小秘密藏在保险箱中，再设置只有自己知道的密码，这样别人就没办法看到了，这次我们就来制作一个可以设置修改密码的保险箱。 【功能描述】 此保险箱通过输入正确的密码来打开，初始密码是123，我们通过旋转角度传感器来选择要输入的数字，通过按绿色的按钮来确定输入，依次输入密码，在输入的过程中OLED显示屏都有相应的提示，如果密码正确的话，门就会打开，关上门后按任意按钮则锁上门。我们也可以自己重新设置密码，且密码的长度没有限制，同时按绿色和红色的按钮后就可以设置密码了，输入密码后再同时按绿色和红色的按钮后就确定下来了，接下来必须输入正确的密码才能打开门。 【硬件清单】 micro:bit电机驱动扩展板 按钮模块 角度传感器 舵机 OLED显示屏 带功放喇叭模块 18650电池及电池盒 杜邦线 电源线 激光切割件 【制作过程】 1、设计制作外壳 我们先利用CorelDRAW 软件在电脑中设计出保险箱的外壳，并用激光切割机切割了椴木板外壳  2、把外观四周三面及底板组装好，并用螺丝或热熔胶固定。  3、把两个按钮和角度传感器固定在面板上。   4、用螺丝把OLED显示屏固定在面板上。  5、把舵机固定在相应的位置。  6、把各个传感器用杜邦线与MICROBIT扩展板相连接，并插上MICROBIT板，接上电池。  7、线路图如下：  8、编写程序进行测试。  9、最后把门和顶板与主体组装好并固定住，这样保险箱就完成了。    作者其它帖子 ◆ 小尚，别跟丢了！——自动跟随的麦克纳姆轮小车 https://mc.dfrobot.com.cn/thread-296803-1-1.html ◆ 来吧！一起动手制作一台架子鼓 https://mc.dfrobot.com.cn/thread-289948-1-1.html ◆ 炫彩电子钢琴的设计与制作 https://mc.dfrobot.com.cn/thread-280116-1-1.html ◆ [micro:bit×OBLOQ物联网挑战赛第三轮] 坐姿矫正仪 https://mc.dfrobot.com.cn/thread-269139-1-1.html ◆ 【挑战2】基于物联网的智能闸道、人数统计与安全预警系统 https://mc.dfrobot.com.cn/thread-268643-1-1.html ◆ 物联网比赛第一关：远程监测温度和亮度 https://mc.dfrobot.com.cn/thread-268162-1-1.html ◆ 来来来，让我们一起来打地鼠! https://mc.dfrobot.com.cn/thread-268413-1-1.html |
