Microbit IOT挑战赛第三季-让麦昆又唱又跳

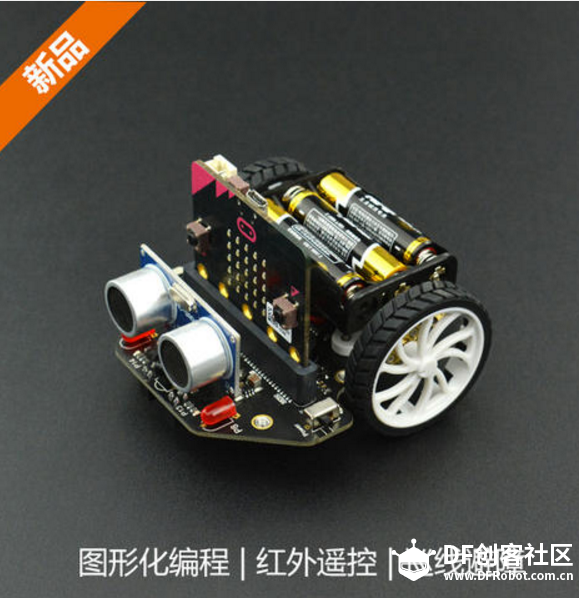

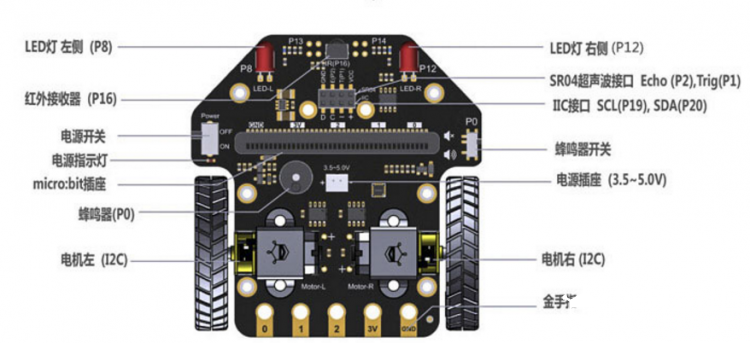

麦昆是个好玩的机器小车,只是突发其想要在加个MP3模块,让它声音更丰富,原版上面有了一个Buzzer,本想把它拆焊,后来想想算了,同时也看到有金手指,虽然不大清楚金手指怎么用,但实在不忍心去破坏原版的结构。于是就想到了一个不破坏原版结构的基础上让麦昆唱歌的方法。

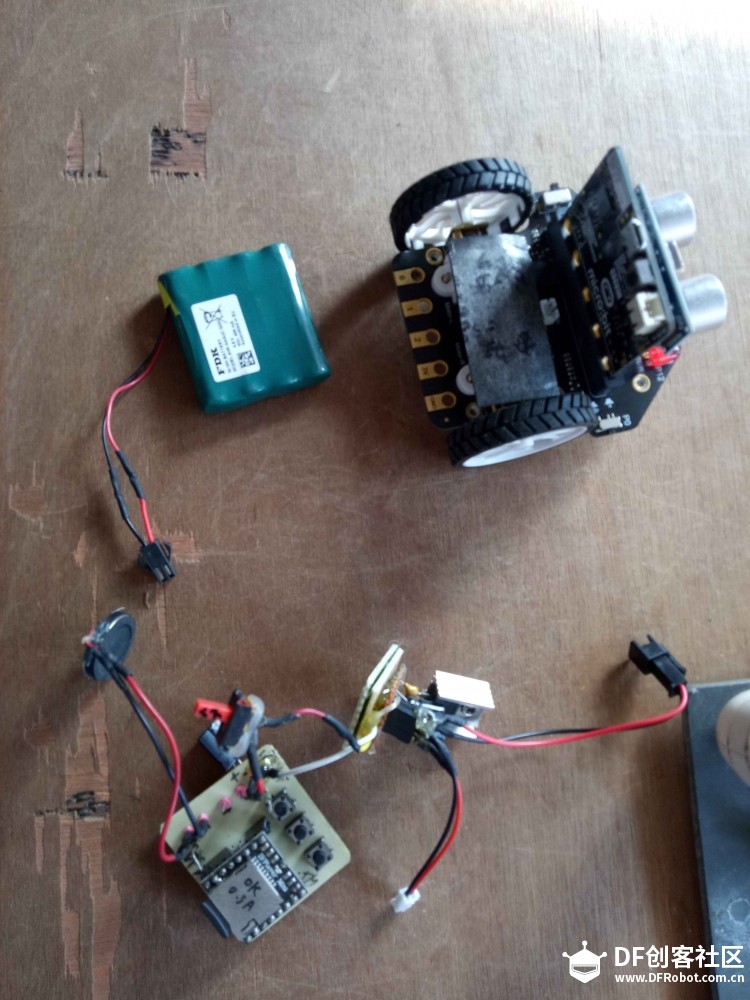

原件清单如上图
这里的电源控制是自制的LM7805模块。因为用了充电电池,这个电池的电流是2.4A
有点大,所以用7805控制一下。

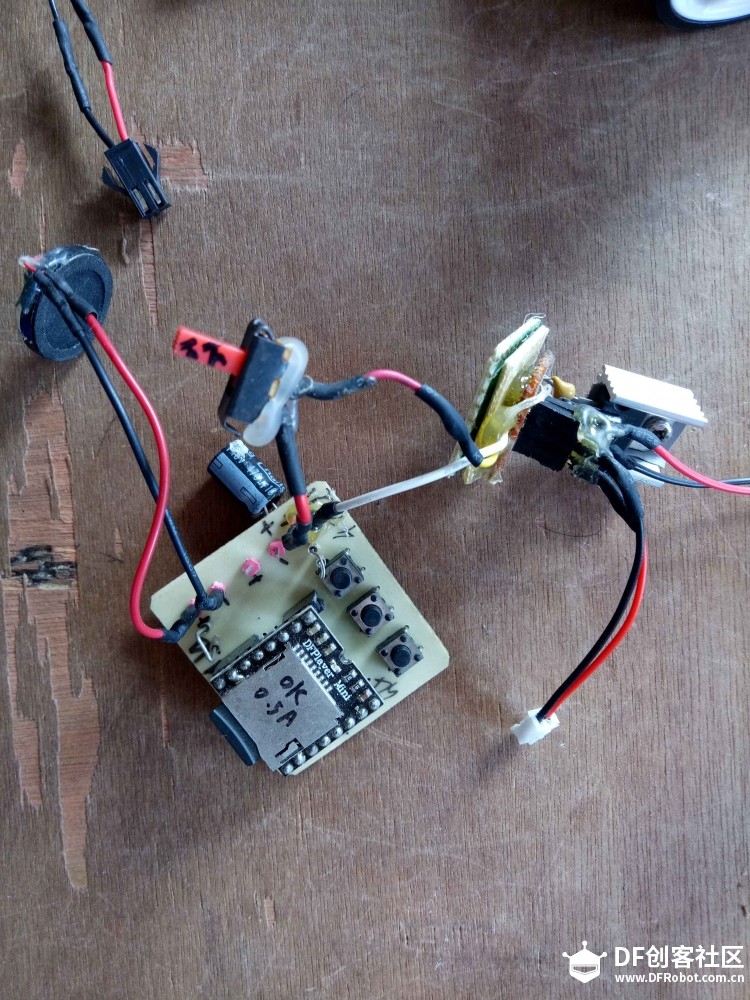

这是制作的MP3模块,用的DFplayer mini的ADkey,不懂的话,
可以参考以下wiki
http://wiki.dfrobot.com.cn/index.php/(SKU:DFR0299)DFPlayer_Mini%E6%A8%A1%E5%9D%97
ref-MP3 无主控连线.png
这个是MP3模块的接线图。上面的按压开关分别控制播放和上下翻曲。
歌曲是mp3格式,放在mp3目录下,歌曲名前,4位必须是000X,例如0001,0002等等。

这个电源管理其实你们用不着,因为我没有买普通的7号电池,所以用了这个
