[项目分享] 魔改DF二哈识图2:开启“见微知著”新视界

[复制链接]
本帖最后由 DI玩 于 2025-10-9 11:45 编辑

魔改DF二哈识图2:开启“见微知著”新视界图1

温馨提示:本文涉及的改装并非DF官方“外挂”方案,仅适合有一定动手能力的玩家体验。改装过程有可能损坏器材,且厂家不会对人为损坏提供保修,动手前请三思。

让人心头长草的镜头

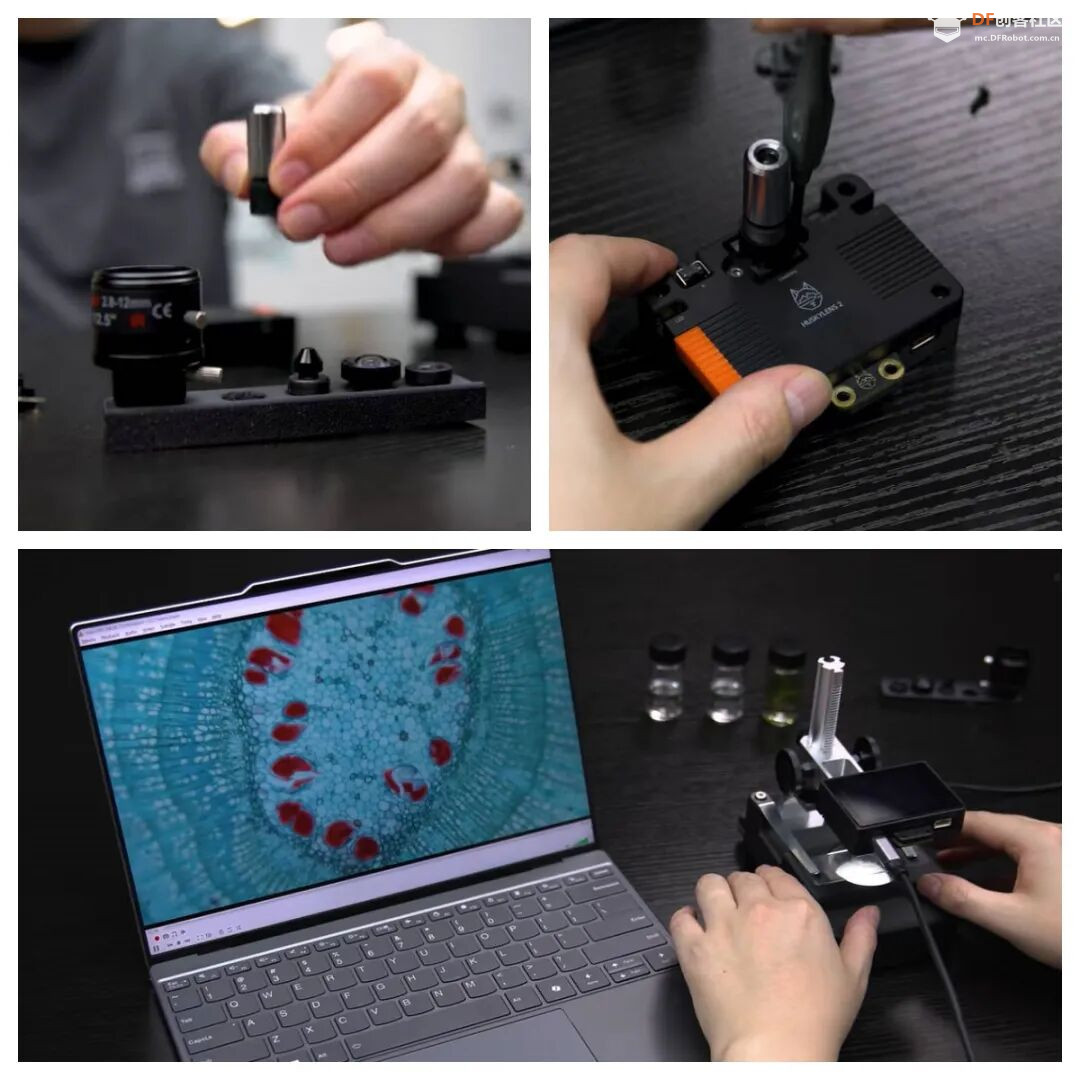

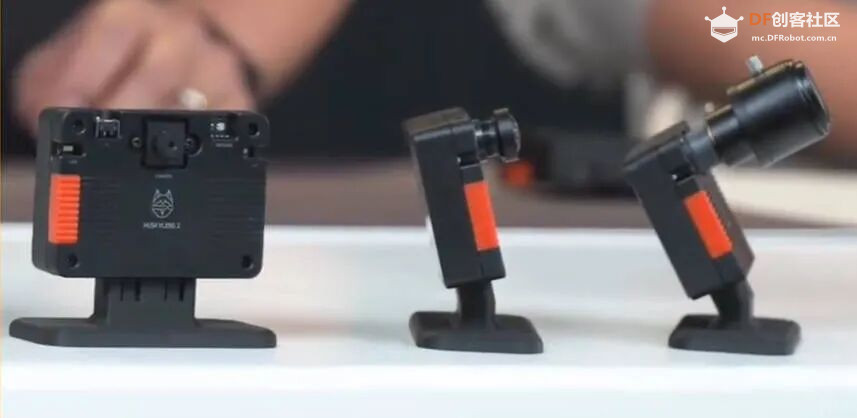

在发布会上,我们看到哈士奇配套有多个镜头模块可以替换,甚至可以充当显微镜使用。作为AI视觉传感器,视野决定了它的认知,所以镜头组件也是试用群里呼声最高的附件。

魔改DF二哈识图2:开启“见微知著”新视界图2

魔改DF二哈识图2:开启“见微知著”新视界图3

想不到,视觉传感器也进化到了单反那样长枪短炮,还可替换镜头的时代。

没枪没炮咱自己造

DF已经明确排产各型镜头组件,但在它们上架之前,我们能不能自行让二哈2的视野有些突破呢?没枪没炮自己造,是时候体现创客精神了!

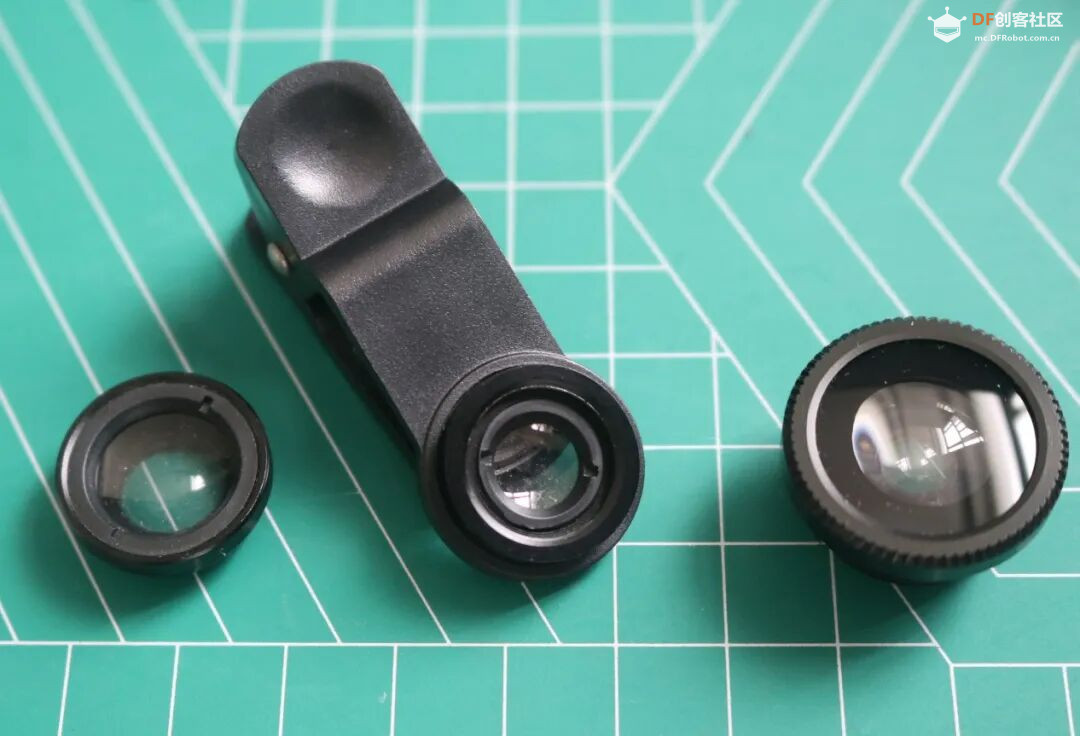

于是,我盯上了日常拍花花草草的手机外挂镜头。这些镜头中,我最常用的是微距镜,贴二哈镜头前一试,效果不错。那么剩下的问题就是如何“挂上去”了。

魔改DF二哈识图2:开启“见微知著”新视界图4

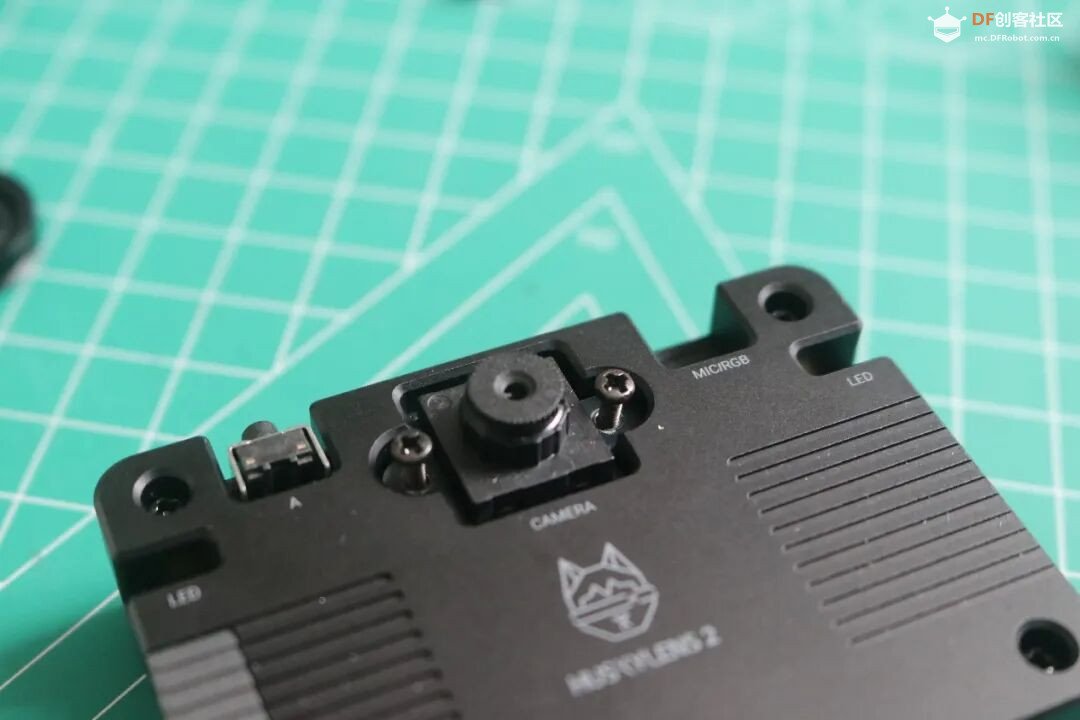

为了固定镜头,我考虑3D打印一个转接环。在固定方式上,原装镜头使用两枚螺丝固定的模块化设计为此提供了便利。

魔改DF二哈识图2:开启“见微知著”新视界图5

魔改DF二哈识图2:开启“见微知著”新视界图6

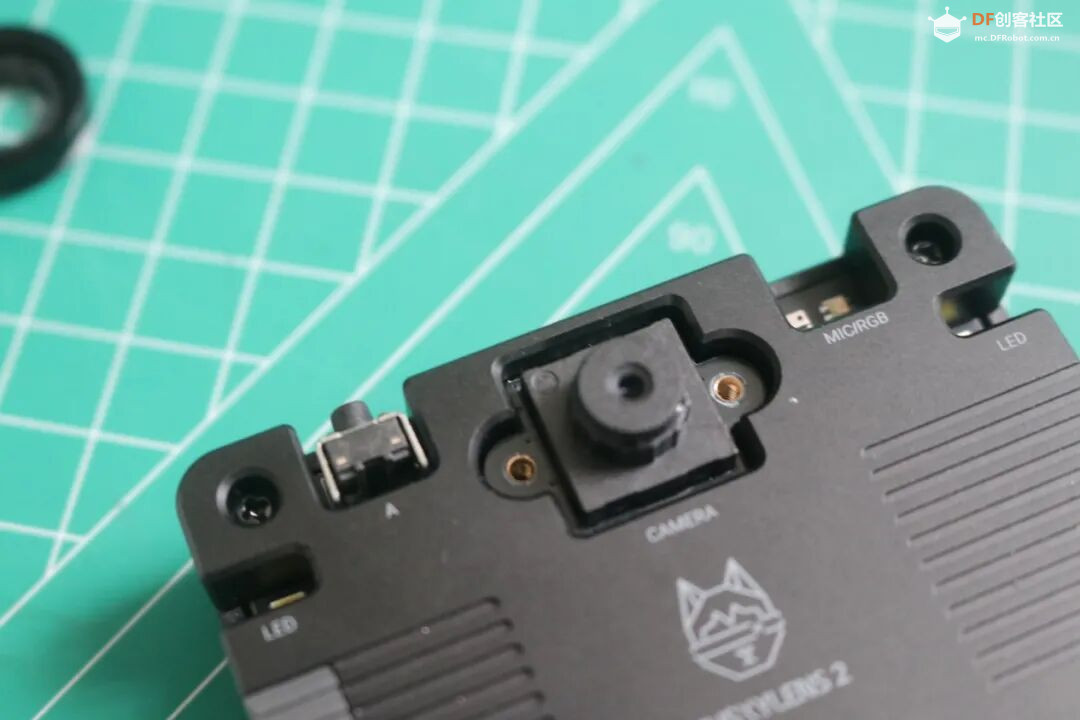

卸掉镜头螺丝

魔改DF二哈识图2:开启“见微知著”新视界图7

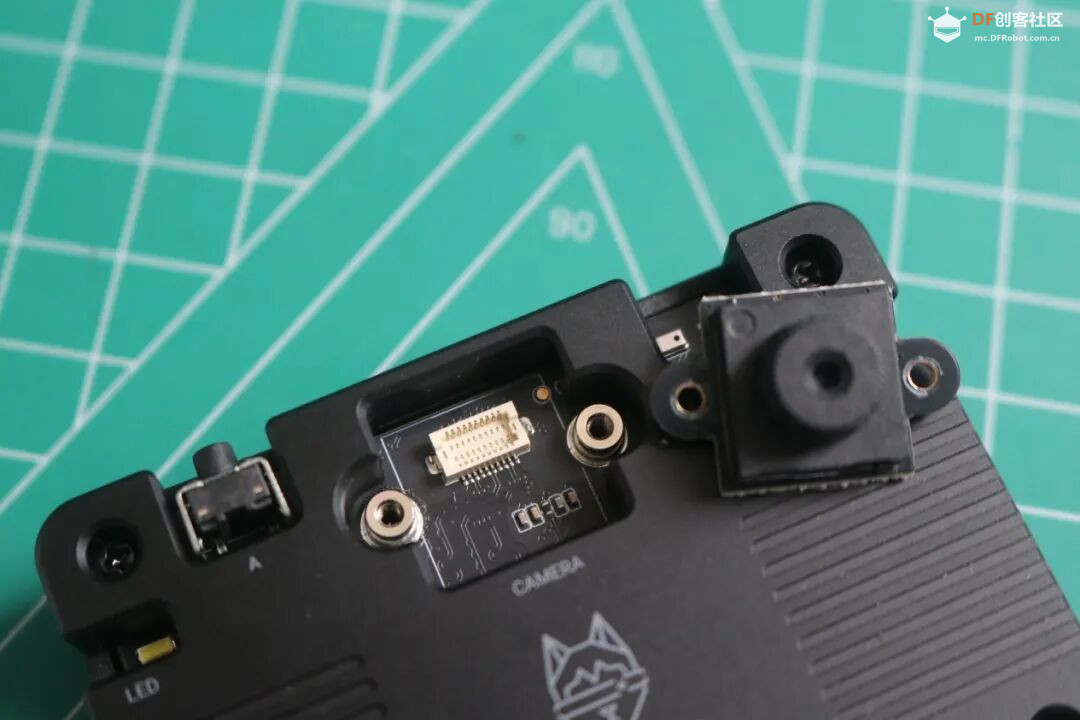

镜头模块与主板采用BTB连接器快接,拆卸很便捷。主板上的螺丝孔位焊有螺母加强,确保稳固、耐反复拆装。

魔改DF二哈识图2:开启“见微知著”新视界图8

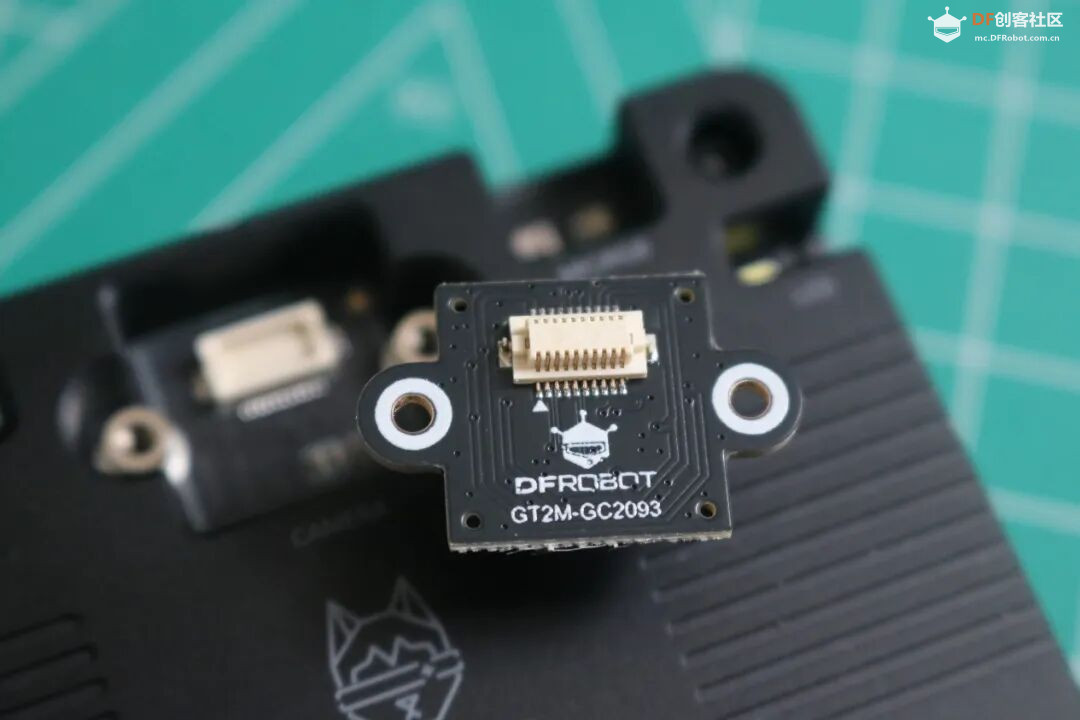

镜头背面特写。可以看出来DF是将CMOS和光学部分做了一个模块化的“总成”设计。

魔改DF二哈识图2:开启“见微知著”新视界图9

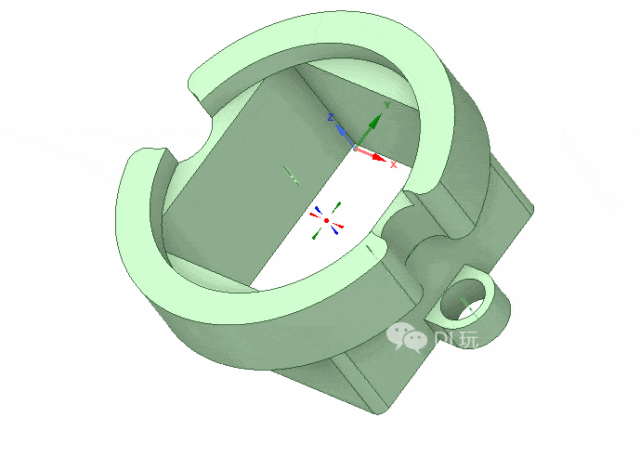

测量尺寸,设计一个转接环(也许叫转接座更合适)

魔改DF二哈识图2:开启“见微知著”新视界图10

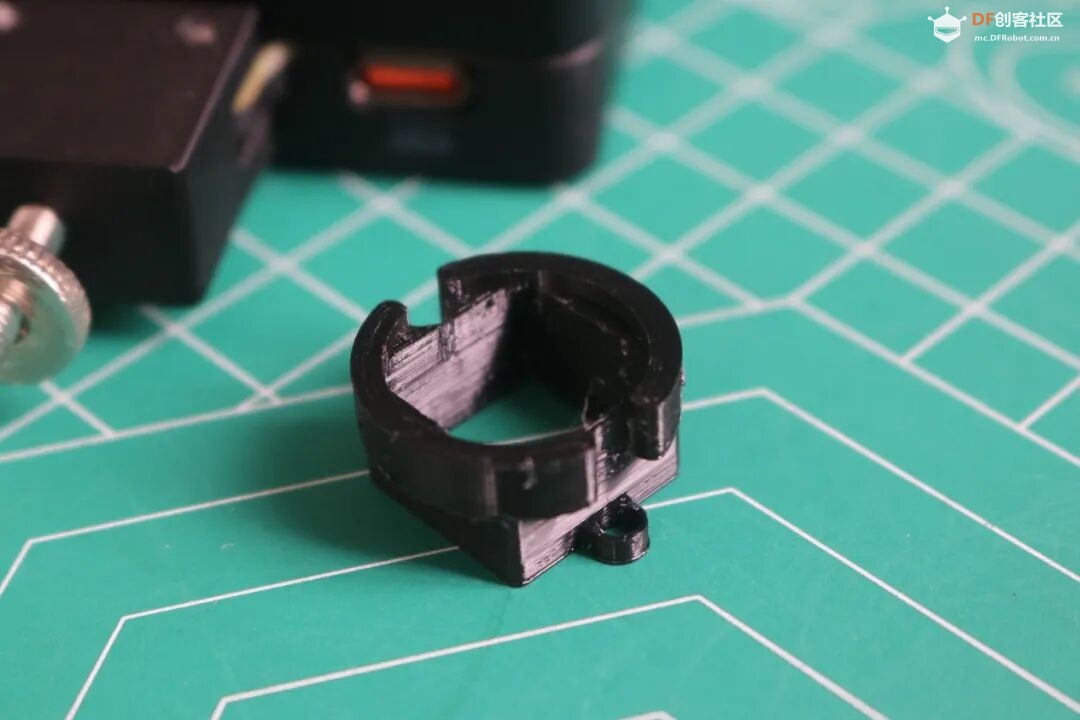

3D打印完成后,尚未去掉支撑的状态

魔改DF二哈识图2:开启“见微知著”新视界图11

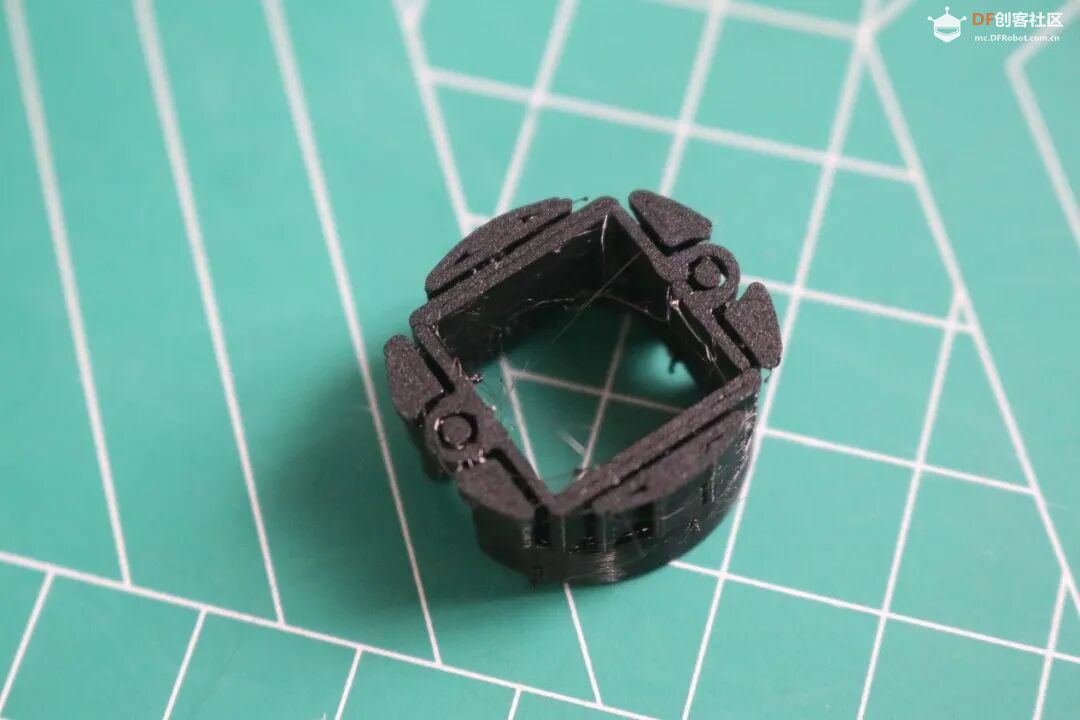

去掉支撑后的样子

魔改DF二哈识图2:开启“见微知著”新视界图12

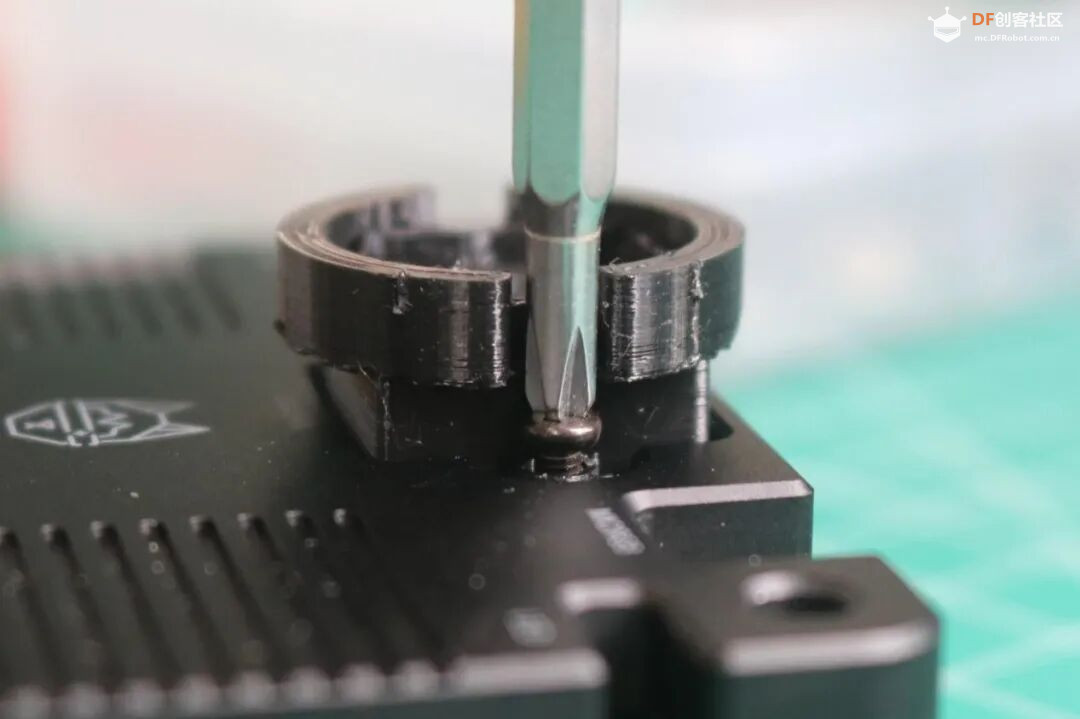

安装时,套在原装镜头模块上就可以。为了方便插入螺丝刀拧螺丝,转接环特意预留了对应缺口。

魔改DF二哈识图2:开启“见微知著”新视界图13

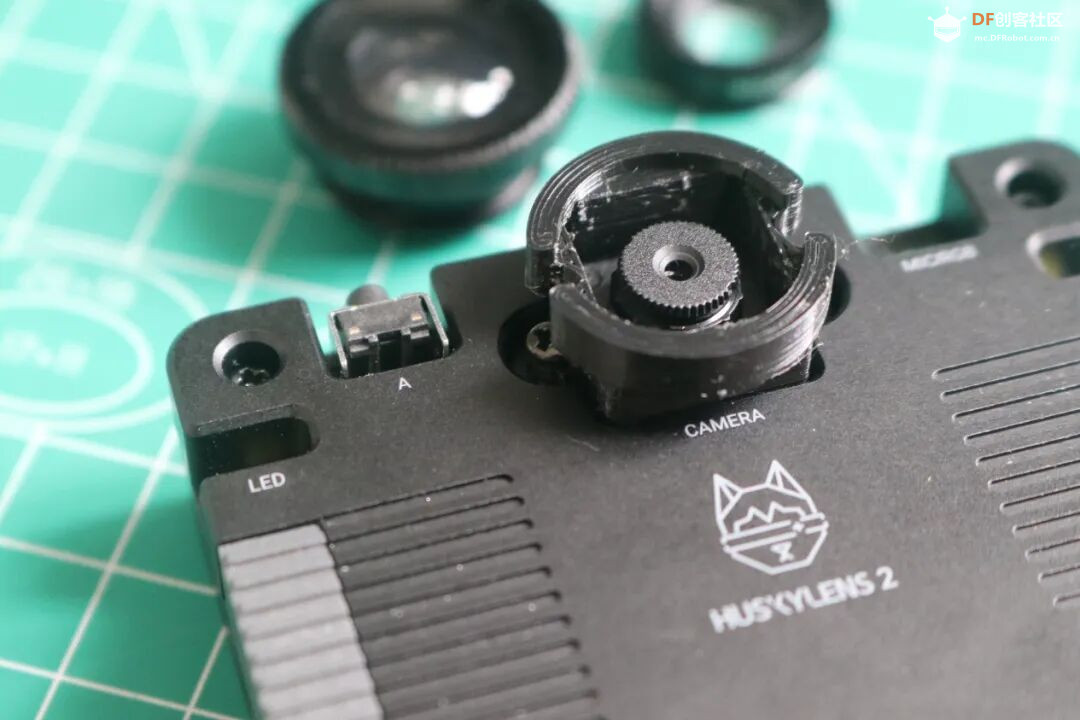

转接环“上身”效果

魔改DF二哈识图2:开启“见微知著”新视界图14

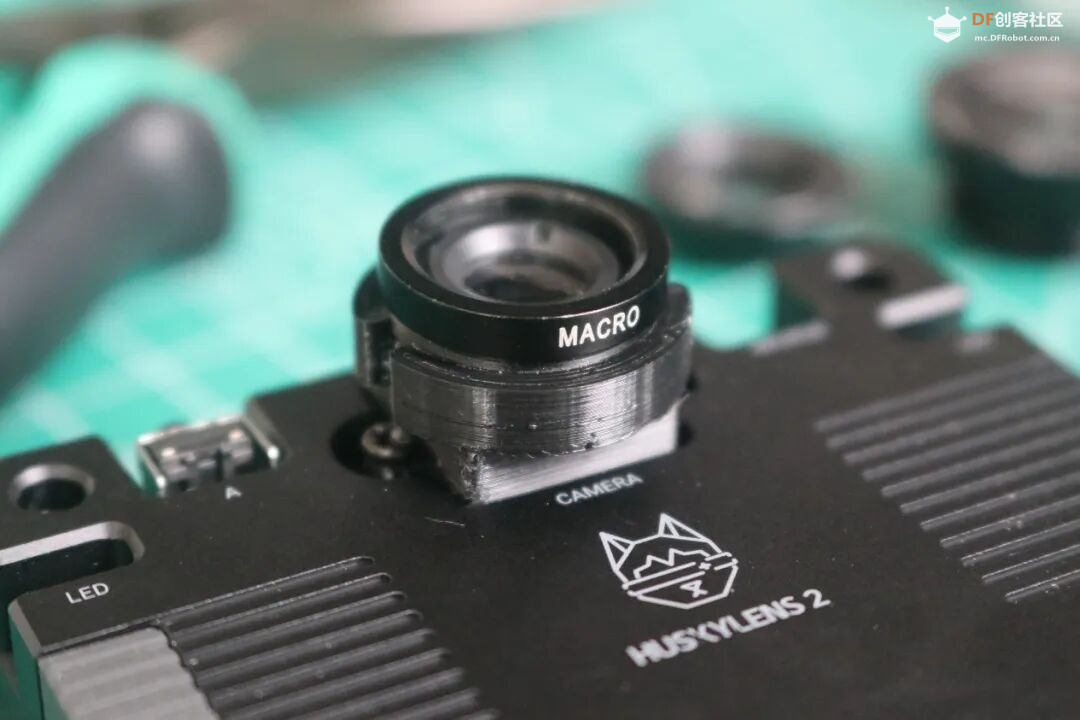

拧上微距镜

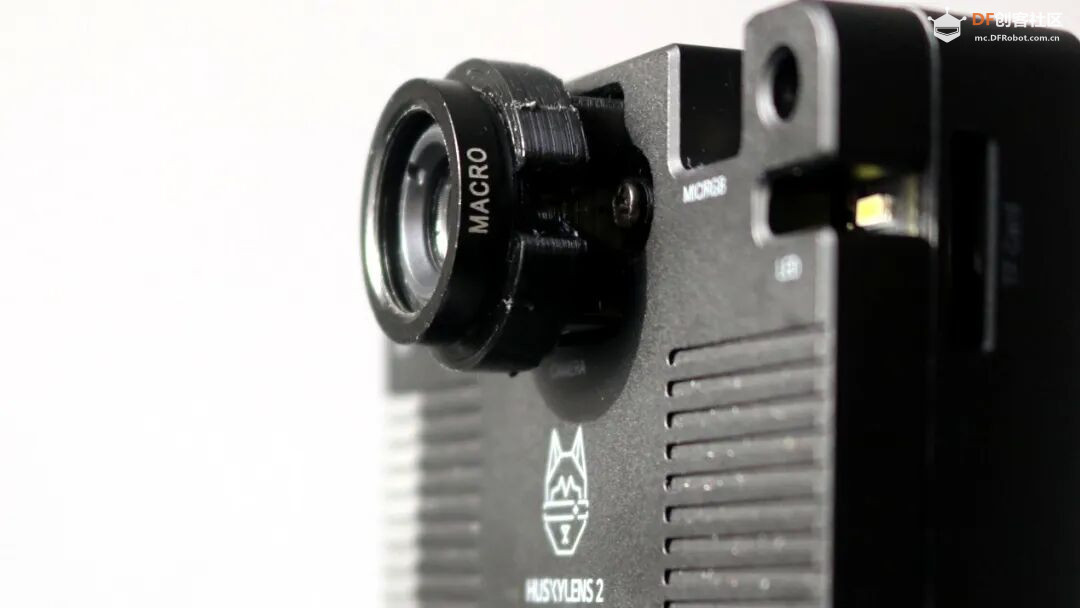

定妆照,小眼睛变成了大眼仔
魔改DF二哈识图2:开启“见微知著”新视界图15

实时图传验证效果

测试了下,从二哈自带的屏幕上看,蛮不错的样子。如果教学中需要将画面内容同步到大屏幕怎么办?

魔改DF二哈识图2:开启“见微知著”新视界图16

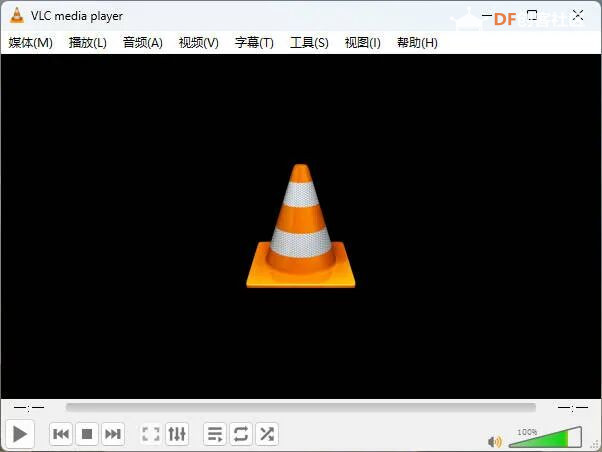

我们可以用VLC播放器实现图传,配套WIFI模块后,将来还能实现无线图传。这在课堂上的应用就很有想象空间了。

魔改DF二哈识图2:开启“见微知著”新视界图17

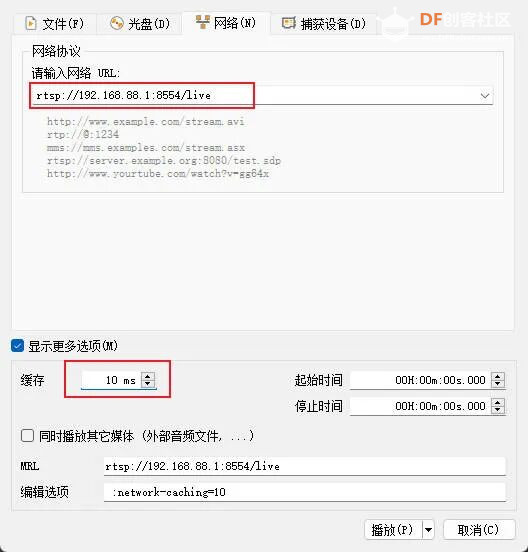

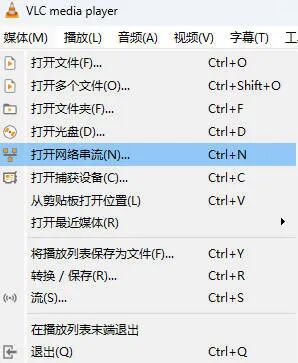

以下是VLC播放器中的一些关键参数设置,关于驱动安装等详细教程, 可查阅官方文档。

魔改DF二哈识图2:开启“见微知著”新视界图18

魔改DF二哈识图2:开启“见微知著”新视界图19

魔改DF二哈识图2:开启“见微知著”新视界图20

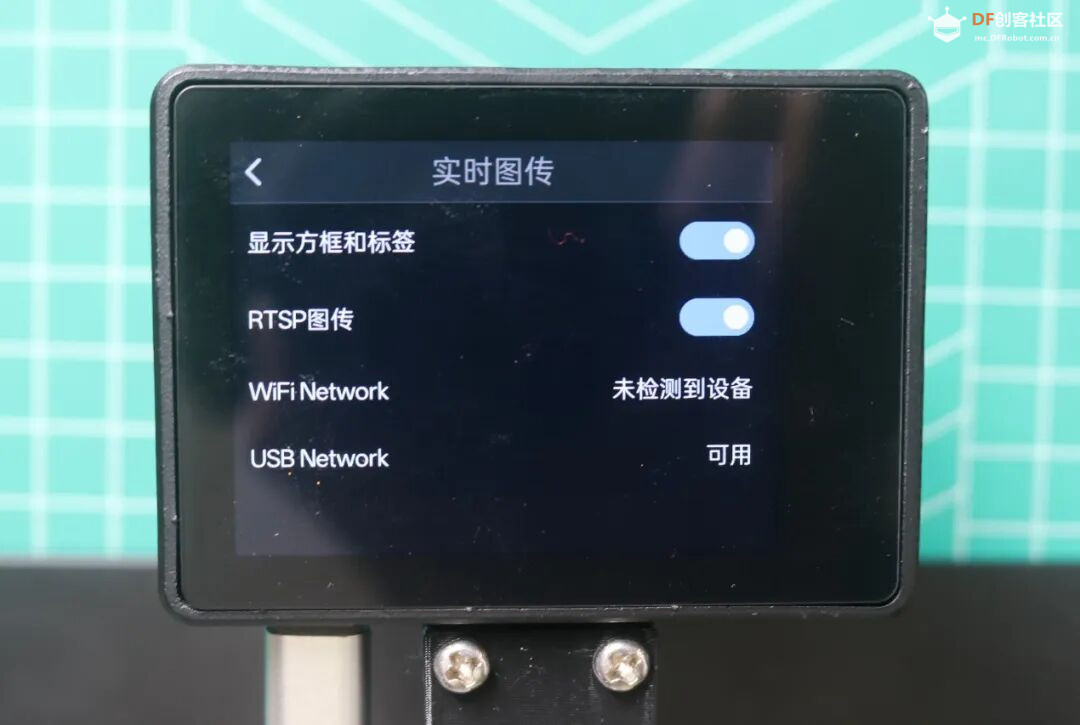

开启实时图传菜单中的“RTSP图传”选项

魔改DF二哈识图2:开启“见微知著”新视界图21

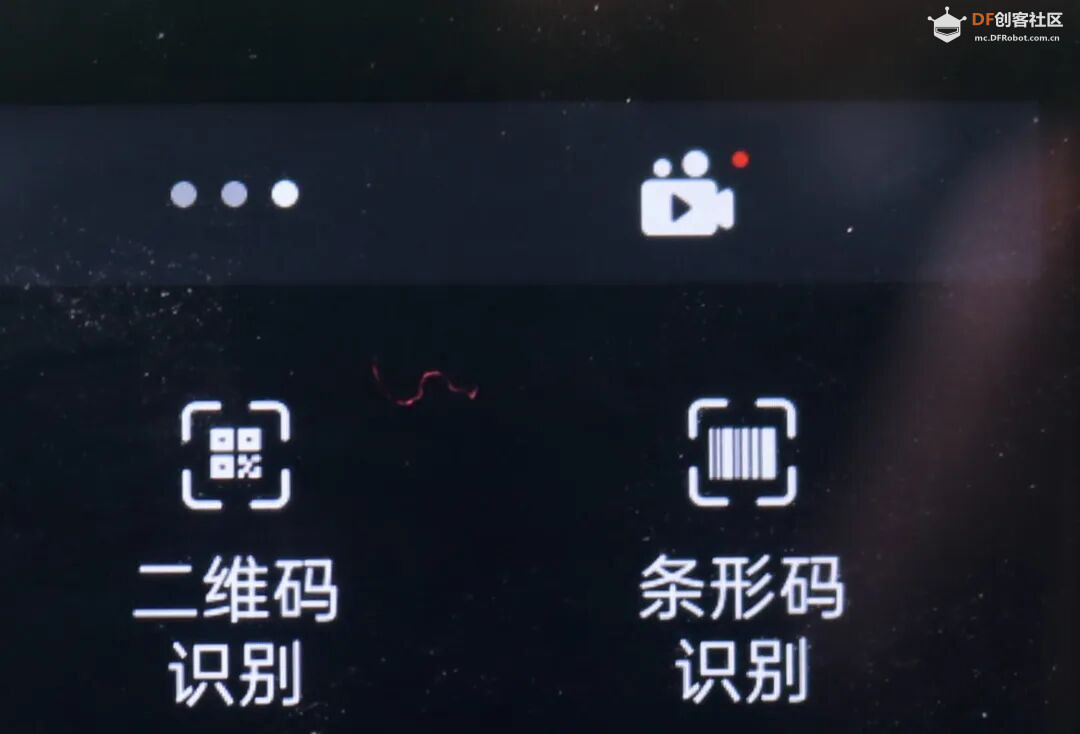

开启后回到主菜单,屏幕上会出现一个带小红点的摄像机图标。

二哈的标准镜头适合距离目标60cm以上拍摄,不适合拍微距。改装后后就可以“怼脸”拍清楚了。

魔改DF二哈识图2:开启“见微知著”新视界图22

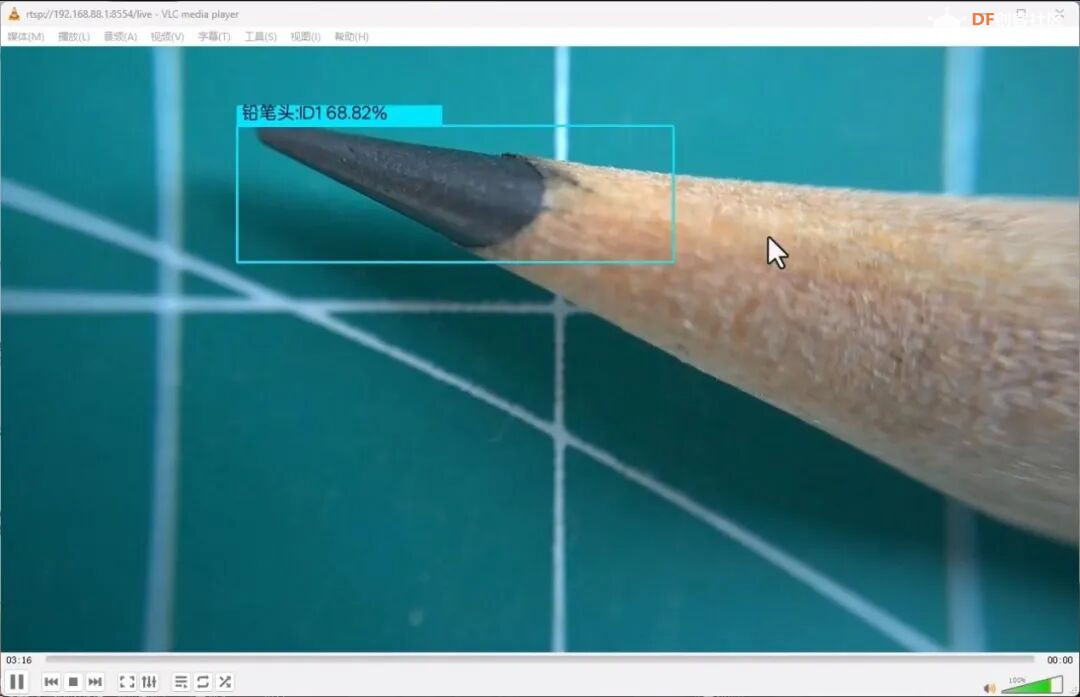

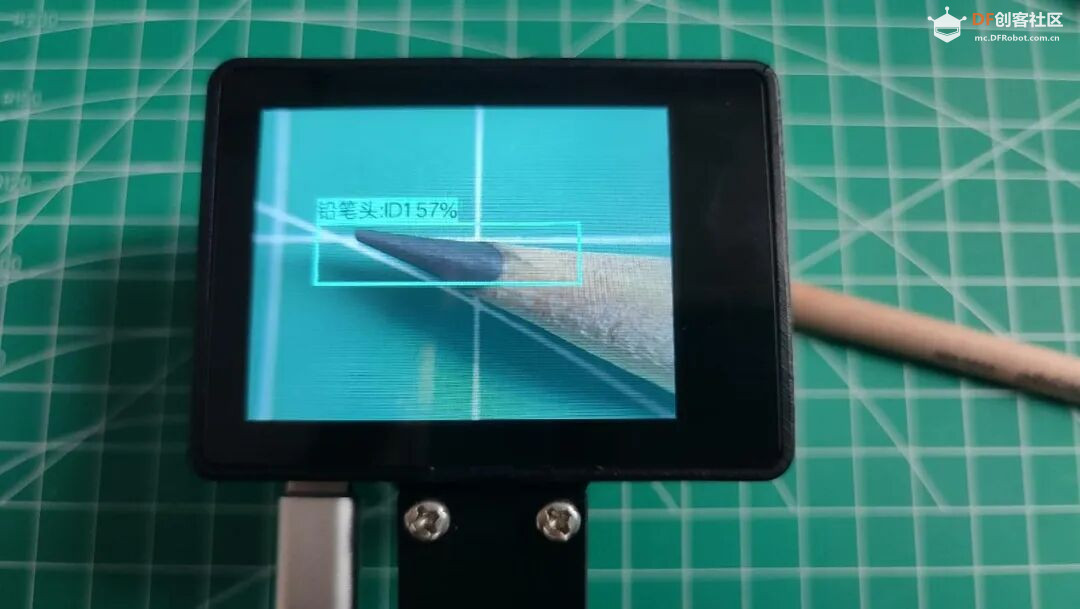

给铅笔头来个特写

魔改DF二哈识图2:开启“见微知著”新视界图23

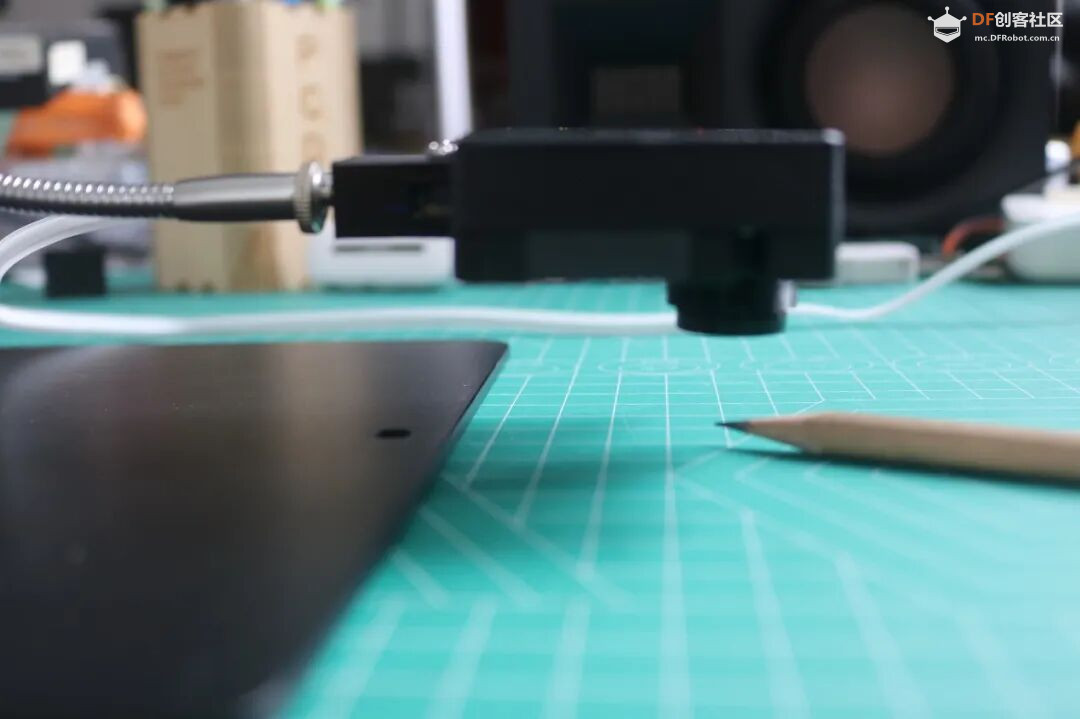

近乎“贴地”的二哈

魔改DF二哈识图2:开启“见微知著”新视界图24

静态截图

魔改DF二哈识图2:开启“见微知著”新视界图25

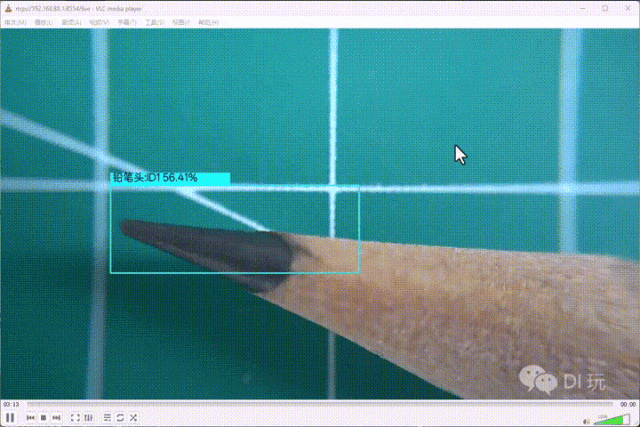

微距下的物体追踪效果

再瞄点啥好呢?做回采花大盗吧!

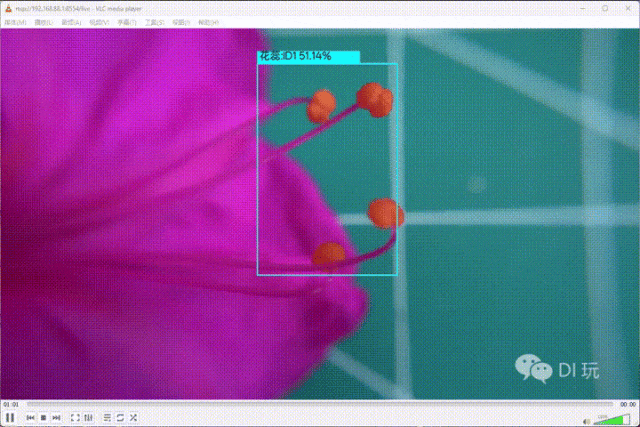

魔改DF二哈识图2:开启“见微知著”新视界图26

魔改DF二哈识图2:开启“见微知著”新视界图27

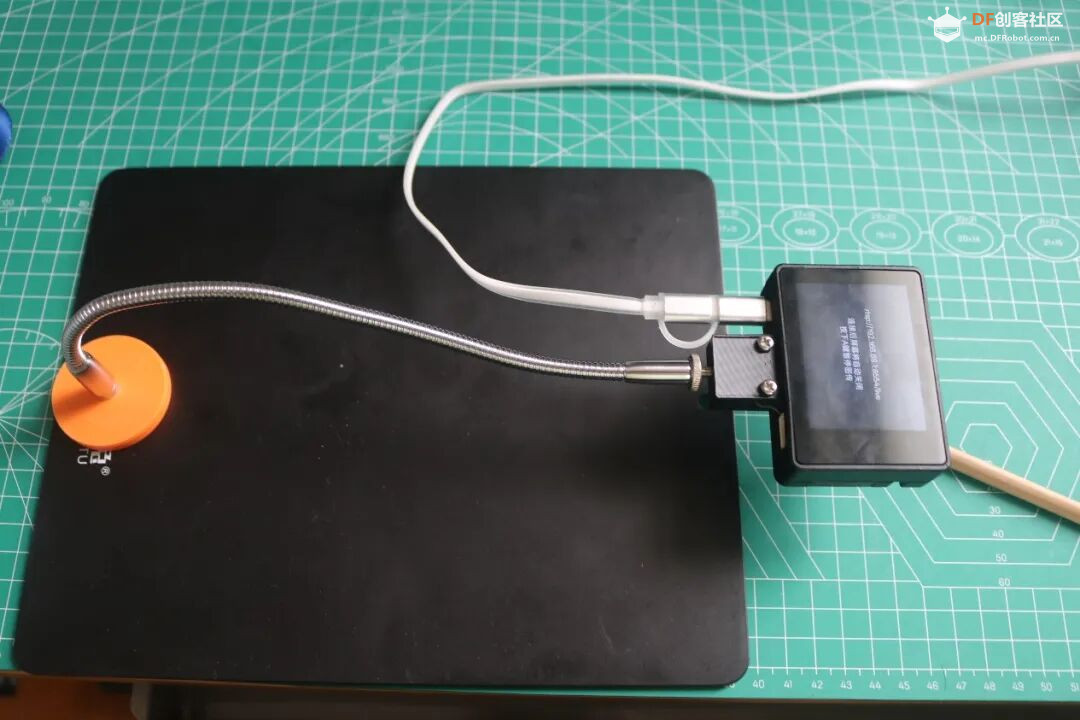

可以比较清楚地拍清花蕊。但由于使用了鹅颈管作为支架,微弱的震动也会导致画面抖动,因此还需要改进固定方式。。

缺憾与期待

总的来说,这次外挂微距镜的改造基本达成了我的预期。然而,自制的“土炮”毕竟有诸多局限。当我尝试转接广角和鱼眼镜头时,画面基本没法看,这反而让我愈发期待官方镜头模块能够带来的更稳定、更清晰的成像效果
魔改DF二哈识图2:开启“见微知著”新视界图28
