掌控板2.0与SPI接口的RFID RC522实验

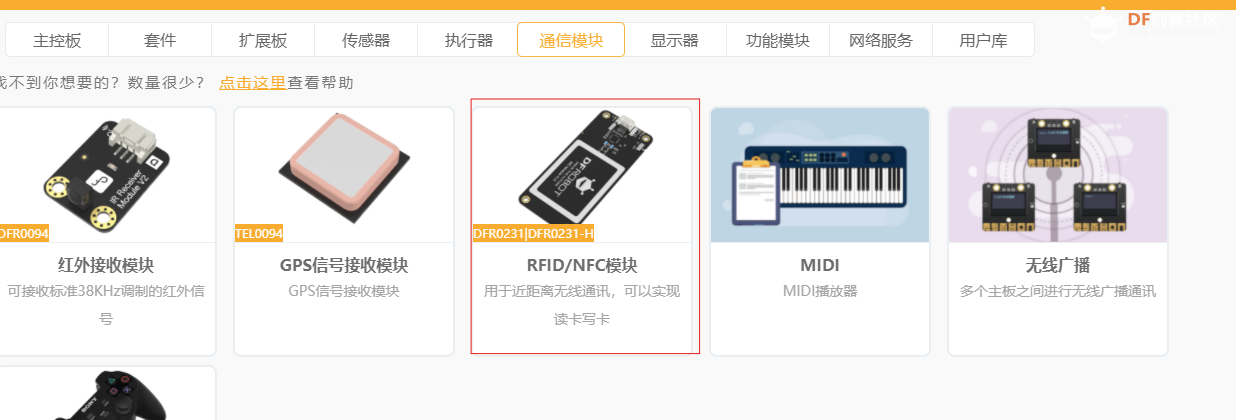

Mind+平台自带NFC模块，但此模块为IIC接口，如下图。

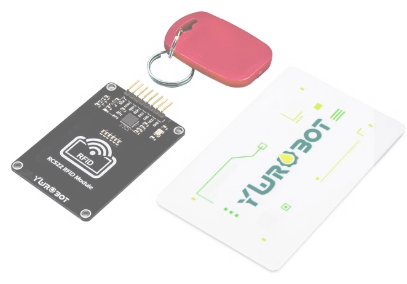

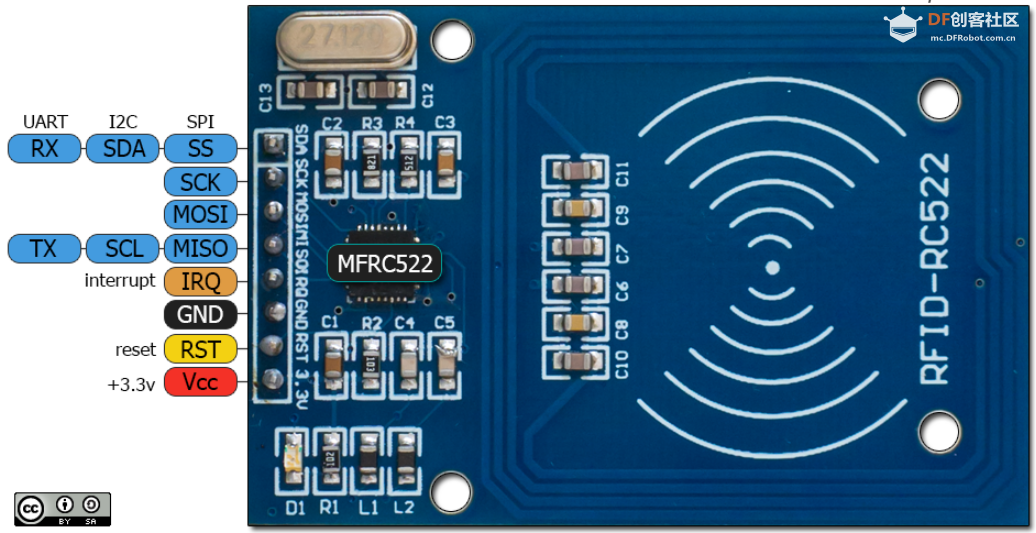

但笔者学校配了一批RFID模块的却是SPI接口的，如下图：





现用掌控板2.0在mind+(1.8.1RC3.0版本)上实现读取卡号，并按键外接LED.



一、实验器材：

1.掌控板2.0

2.掌控IO扩展板SKU:MBT0014

3.MFRC522

4.LED

二、RFID模块与掌控板（扩展板）的连线：

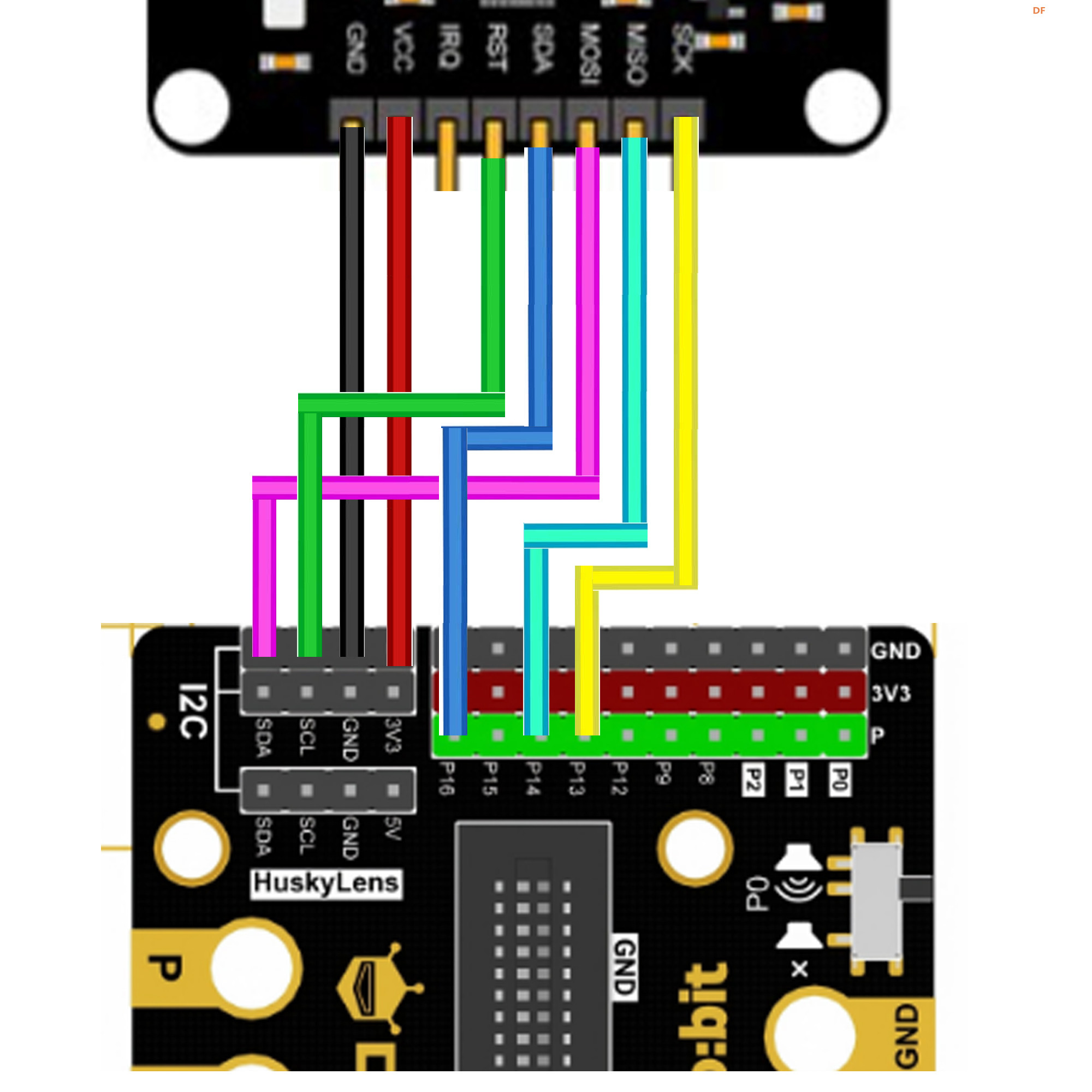

掌控板	P13	P14	SDA	P16	SCL	3.3	GND
RC522	SCK	MISO	MOSI	SDA（SS）	RST	VCC	GND

注意：
1.掌控板的SPI引脚是默认的，不可修改！

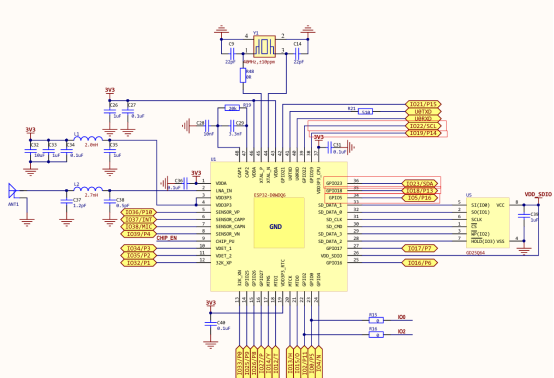

2.掌控板的P16为ESP32的gpio05,SCL为gpio22(见掌控板原理图)



三、加载RC522库

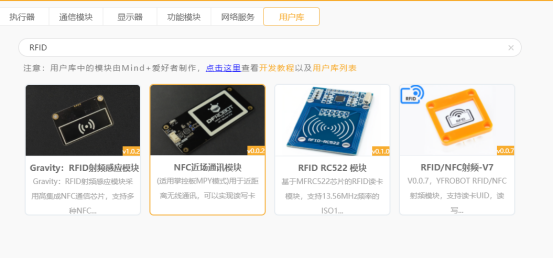

在扩展——用户库中以关键字“rfid"搜索，可得以下结果，选取RFID RC522库。




四、编写代码，读取RFID卡号

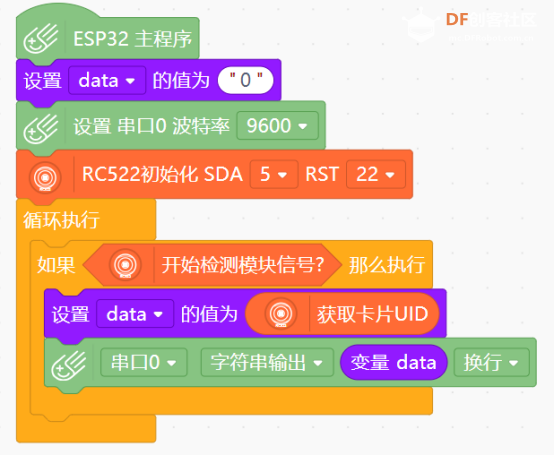

卡片的UID为字符串，保存在data变量中，再通过串口0显示在mind+调试窗口中。

注意：命令语句"RC522初始化SDA 5 RST 22”中的SDA 5指的是esp32中的GPIO5,不是掌控中的P5,RST 22是eps32的GPIO22,非P22!!


上面的代码配合之前连线，上传代码后，刷卡后mind+的串口就能显示该RFID的卡号。


五、刷卡开灯实验

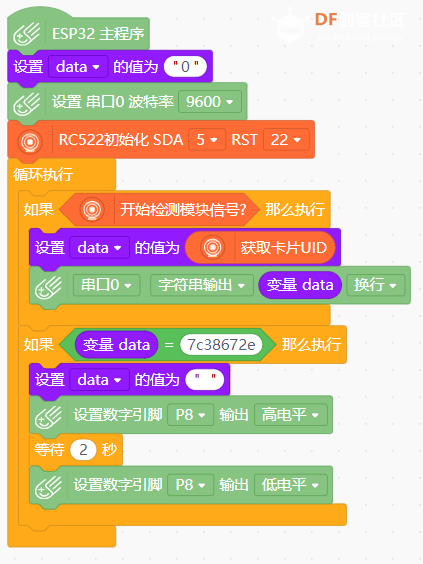

把LED接扩展板的P8,上传下面的代码，即可实现刷卡开灯2灯的效果。


生成的C++代码如下 ：
#include <SPI.h>
#include "MFRC522.h"

String mind_s_data;
MFRC522 mfrc522(5, 22);

void setup() {
        pinMode(P8, OUTPUT);
        SPI.begin();
  mfrc522.PCD_Init();
        mind_s_data = "0";
        Serial.begin(9600);
}
void loop() {
        if ((mfrc522.MFRC522_IsNewCard(&mfrc522))) {
                mind_s_data = (mfrc522.MFRC522_ReadCardUID(&mfrc522));
                Serial.println(mind_s_data);
        }
        if ((mind_s_data==String("7c38672e"))) {
                mind_s_data = "";
                digitalWrite(P8, HIGH);
                delay(2000);
                digitalWrite(P8, LOW);
        }
}
