二哈识图2显微镜头试用报告

一、报告概述
1.1 测试背景

HUSKYLENS 2（二哈识图2）作为通用性极强的AI视觉传感器，标配镜头仅适用于常规中远距离识别，无法识别微小纹理、精密元件、微观结构。本次试用的显微镜头为二哈识图2专用微距放大配件，区别于广角、可调焦镜头，主打超窄视场、近距离高倍放大，专门用于微小物体观测、纹理识别、精密瑕疵检测，补齐二哈识图2微观识别短板，完善全场景视觉应用体系。

1.2 测试目的

• 测试显微镜头结构适配性、增距环拆装难易度与安装稳固性；
• 实测放大倍率、视场范围、最短对焦距离、微观成像清晰度；
• 对比原厂镜头，测试微小物体、纹理、印刷纹路的识别差异；
• 验证AI自学习分类、细节识别在微距状态下的识别准确率；
• 总结显微镜头适用场景、使用痛点，给出调试技巧与优化方案。


1.3 测试设备及环境
1.3.1 测试硬件

• 核心设备：二哈识图2 AI视觉传感器（200W像素CMOS）；
• 测试镜头：二哈识图2专用显微镜头（含两节金属增距环）；
• 对比镜头：原厂标准定焦镜头；
• 辅助器材：升降支架、补光灯、精密刻度尺、无尘擦拭布；
• 测试样本：电路板走线、纸币纹路、布料纹理、细小电子元件。


1.3.2 测试环境

• 光照条件：室内柔光380lux、局部补光650lux，无强烈反光；
• 测试距离：显微工作距离2cm—8cm；
• 环境温度：常温25℃，无气流、无粉尘扰动；
• 拍摄背景：纯黑哑光背景，减少环境反光干扰。


二、产品参数与外观解析
2.1 三款镜头参数对比

参数项目	显微镜头	原厂标准镜头	可调焦镜头
适配设备	二哈识图2专用	二哈识图2标配	二哈识图2专用
镜头视角	6°超窄视场	约70°常规视角	39°—124°可调
有效焦距	8.5mm显微定焦	固定定焦	2.8-12mm可变
工作距离	2cm-8cm（仅限微距）	15cm-5m	10cm-10m
放大结构	两节可拆卸金属增距环	无放大结构	无增距放大
镜片工艺	高透显微光学镜片+防反光镀膜	基础单层镀膜	多层增透镀膜

2.2 外观与结构设计

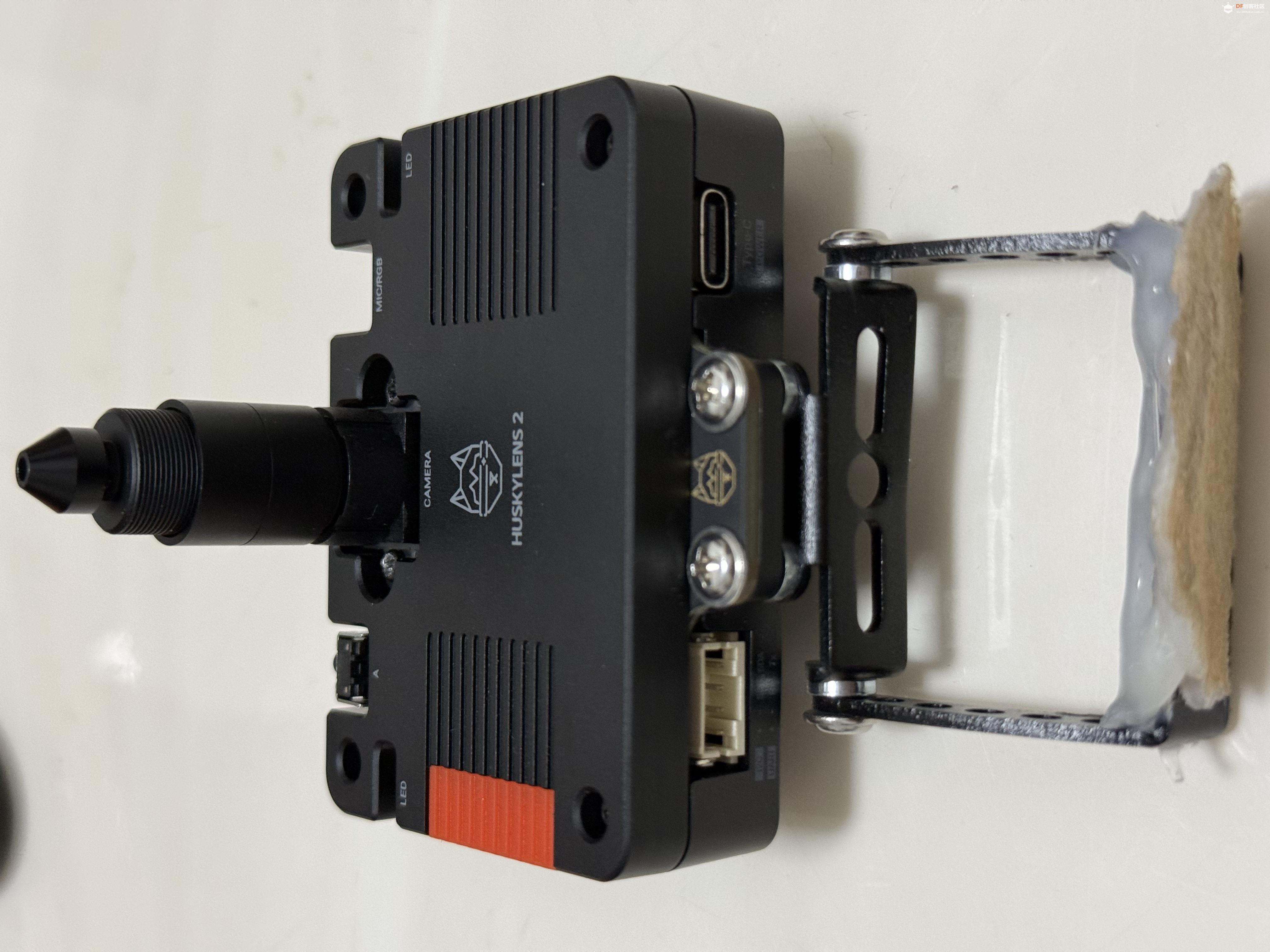

显微镜头采用精密螺纹结构，搭配两节哑光金属增距环，质感硬朗，拆装组合灵活。镜头前端为高清显微光学镜片，透光率高，专门优化近距离色散抑制；尾部保留原厂插拔接口，兼容二哈识图2底座。增距环采用精密螺纹咬合，旋转顺滑无松动，可自由增减单节、双节增距环调节放大倍率。镜头整体小巧紧凑，专为微观观测设计，结构密封性好，不易进灰，适合精密检测实验使用。

三、安装流程与组合方式
3.1 安装步骤

• 断电操作：关闭二哈识图2电源，杜绝带电插拔损伤感光芯片；
• 拆卸原镜：拧松固定螺丝，平稳拔出原厂标准镜头；
• 组装增距环：根据放大需求，选择单节或双节增距环螺纹拧紧；
• 镜头插接：对准卡槽垂直插入显微镜头，保证金属触点完全贴合；
• 锁紧调试：拧紧固定螺丝，摆放观测样品，调整高度至画面清晰。


3.2 组合放大模式

• 无增距环：低倍微距，适合观测较大纹路、纸质材料；
• 单节增距环：中倍放大，适合电子元件、布料纹理观测；
• 双节增距环：高倍显微，适合电路板走线、微小印刷点观测。


3.3 安装体验评价

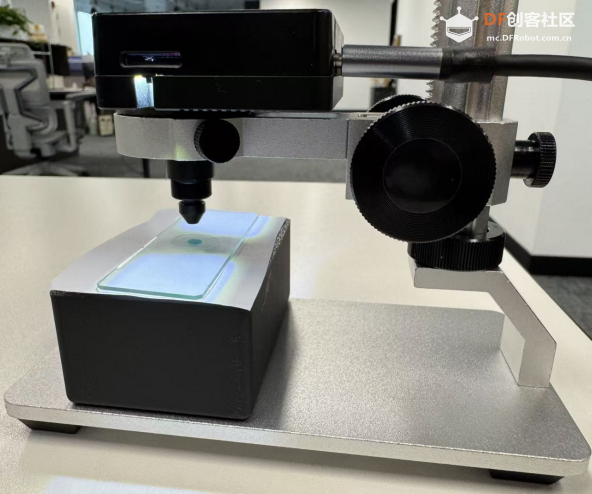

镜头免驱动、免软件调试，纯机械结构组装，新手两分钟即可完成改装。螺纹咬合紧实，增距环不会自行滑落；插接接口贴合度高，无接触不良、画面闪断问题。唯一区别于其他镜头：该镜头对拍摄距离极其敏感，需要配合升降支架微调高度，不能随意手持拍摄。

四、核心性能实测
4.1 视场范围对比测试

原厂镜头视野开阔，适合大范围取景；显微镜头仅有6°超窄视场，画面聚焦极小区域，视野压缩明显。实测双节增距环模式下，拍摄可视范围仅为一枚硬币大小，能够完全放大局部纹理，精准聚焦微小细节，是三款镜头中聚焦能力最强、可视范围最小的专用镜头。

4.2 微观放大成像测试
4.2.1 纸币纹路测试

原厂镜头只能看清纸币大致图案，细小线条模糊粘连；显微镜头开启双节增距，可清晰分辨印刷纹路、凹凸线条，纹路边缘锐利无锯齿，色彩还原真实，色散控制优秀，无紫边、无偏色。

4.2.2 电路板检测

常规镜头无法分辨微小铜箔走线、焊点；显微镜头近距离拍摄，走线间隙、焊点轮廓清晰可见，可直观识别微小短路、瑕疵断点，适合简易工业精密检测。

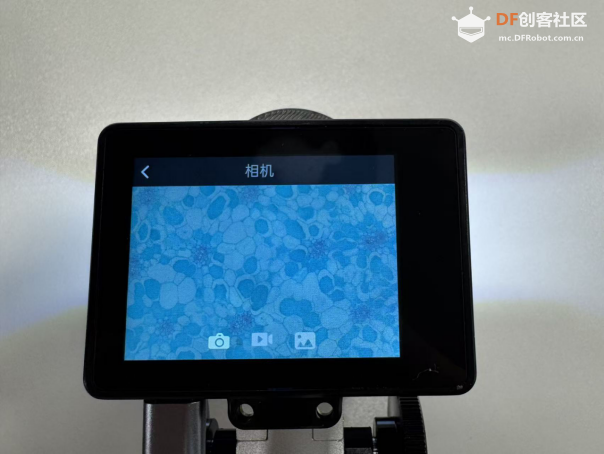

4.2.3 布料纤维观测

肉眼无法分辨细微编织结构，显微模式下纤维纹理、编织缝隙一目了然，成像通透，噪点极低，适合生物观察、材料纹理实验。

4.3 光线适应性测试

• 柔光环境：画面纯净、白平衡精准，纹理层次感强；
• 强光直射：镜片抗反光能力一般，容易出现镜面高光，需要倾斜补光；
• 暗光环境：进光量偏少，画面轻微变暗，必须辅助补光灯提升画质。


4.4 AI识别功能适配测试

显微镜头不适合常规远距离人脸识别，重点测试微观细节识别与自学习分类，测试结果如下：

识别项目	测试表现	适用评价
自学习分类	微小物件特征抓取精准，区分相似纹理	适合微观样本分类、瑕疵判别
颜色识别	微距下色彩采样稳定，色差区分明显	适合微小色卡、颜料样本识别
轮廓检测	细小边缘轮廓捕捉完整，无虚化断层	精密零件轮廓判定效果优秀
人脸识别	距离过近无法识别，无使用价值	不适用宏观人体、物体识别

五、产品优缺点分析
5.1 产品优势

• 超高微观放大能力：6°超窄视场，搭配双节增距环实现高倍显微，细节表现力极强；
• 纹理成像清晰：特殊显微镜片抑制色散，线条锐利、无模糊拖影，微观画质干净；
• 倍率自由调节：增距环自由组合，低、中、高三档放大，适配不同微观观测需求；
• 结构做工精良：金属增距环耐磨不易滑丝，螺纹咬合精密，长期使用不易松动；
• AI微观适配强：自学习模式下可精准区分微小样本，适合科研、实验、瑕疵检测；
• 兼容性完美：通用插拔接口，无需改程序、无需刷机，即插即用。


5.2 现存不足

• 工作距离极短，仅适合2-8cm微距，完全无法用于中远距离拍摄；
• 景深极小，轻微抖动就会失焦，必须搭配固定支架使用；
• 强光易反光，暗光画质偏暗，对补光环境要求较高；
• 不支持人脸识别、动态追踪等常规宏观AI功能，使用场景专一。


六、适用应用场景

• 创客微观实验：植物表皮、昆虫翅膀、纤维纹理科普观察，适合中小学AI科学实验；
• 精密元件检测：电路板走线、微小焊点、电子元件瑕疵自动判别；
• 材质纹理识别：纸张纹路、布料编织、防伪图案微观采样分类；
• 科研样本采集：微小样本图像采集、特征记录、AI自学习建库；
• 工业简易质检：表面划痕、细小破损、印刷缺陷微观检测装置。


七、使用注意事项

• 拆装镜头必须断电，显微镜片感光敏感，严禁带电插拔；
• 禁止手指触碰镜片，微观镜头极易残留指纹，造成画面雾化模糊；
• 增距环旋转力度轻柔，金属螺纹精密，暴力扭转容易造成滑丝损坏；
• 拍摄必须使用固定支架，禁止手持晃动，否则极易失焦、画面抖动；
• 拍摄时建议侧向补光，避免垂直直射产生镜面反光，影响观测效果。


八、测试总结

本次实测表明，二哈识图2显微镜头是一款专攻微观高精度观测的专用配件。不同于广角镜头、可调焦镜头，它舍弃了广阔视野与远距离拍摄能力，极致强化微距放大、纹理解析、微小特征识别能力。金属增距环组合灵活、成像纯净、色散控制优秀，AI自学习微观识别准确率极高。虽然使用环境要求严苛、用途专一，但在微观实验、精密检测、材料分析领域无可替代，是三款镜头中专业性最强、特色最鲜明的一款配件。
