C4002毫米波人体存在传感器试用报告-声光报警装置

[复制链接]
本帖最后由 芯动大师 于 2026-6-14 22:47 编辑

一、产品概述

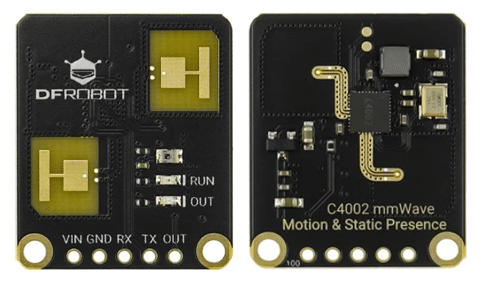

C4002是一款24GHz高频毫米波人体存在检测传感器模组，集成高精度雷达探测单元与自研环境自适应滤波算法，区别于传统红外人体感应传感器，可精准识别人体移动、微小动作、静止静坐等全状态人体存在信号，有效规避红外传感器无法检测静止人体、易受环境光线干扰的痛点。

该模组支持UART串口通信与AT指令配置，可输出人体状态、探测距离、运动速度、微动能量等多维数据，出厂预校准无需复杂调试，具备低功耗、高抗干扰、高灵敏度的特性，广泛适配智能家居、办公自动化、智能楼宇、展品感应、智能安防等场景，是近距离人体存在精准感知的核心硬件。

C4002毫米波人体存在传感器试用报告-声光报警装置图1

二、测试基本信息
2.1 测试目的
全面验证C4002毫米波传感器的探测灵敏度、静态检测能力、探测范围、抗干扰性能、响应速度及工作稳定性，测试其在不同场景、不同干扰环境下的适配效果，验证模组工程落地可行性，为后续项目选型、参数调试、场景适配提供实测数据支撑。

2.2 测试环境与设备
  • 硬件设备：C4002毫米波人体存在传感器、ESP32主控板、5V稳压电源、USB转串口模块、杜邦线、家用灯具、继电器模块
  • 测试环境：室内普通办公环境、居家客厅环境、弱光无光环境、多设备干扰环境、人体微动/静止模拟场景
  • 辅助工具：串口调试助手、秒表、测距尺、环境噪音检测仪
  • 通信参数：默认波特率115200，数据位8，停止位1，无校验
2.3 测试前期准备
完成硬件接线调试：传感器VCC接5V电源、GND共地、TX/RX对接主控串口；通过串口调试助手完成模组初始化校验，执行环境自动校准程序，清除初始环境底噪干扰，确保模组处于标准工作状态，可正常上传检测数据与响应AT指令。

三、核心性能测试项目及测试结果
本次测试覆盖基础功能、核心性能、抗干扰、稳定性四大维度，共8项专项测试，全程记录实测数据，对比传统红外传感器（HC-SR501）性能差异，具体测试内容如下：

3.1 基础探测功能测试测试方法
固定传感器安装高度1.2m（常规室内安装高度），水平探测角度标准工况，分别模拟人体快速走动、缓慢移动、指尖微动、静坐静止、人体离场五种状态，通过串口实时读取传感器输出的人体存在状态、微动能量值、距离数据，验证功能完整性。

测试结果
  • 人体快速/慢速移动：毫秒级识别，实时输出有人状态，探测响应灵敏，无延迟漏检；
  • 人体微小动作（抬手、眨眼、肢体微动）：可精准捕捉0.1mm级微小位移波动，有效识别静坐微动人体；
  • 人体完全静止静坐：持续输出有人信号，彻底解决传统红外传感器“人在不动、设备误判无人”的问题；
  • 人体离场：3秒内稳定切换无人状态，状态切换无卡顿、无滞后。
3.2 探测距离与角度测试测试方法
以传感器为原点，水平直线逐米测距测试，分别测试1m、3m、5m、6m、8m距离下的人体检测成功率；同时测试水平左右60°、90°、120°角度范围内的探测有效性，记录有效探测范围。

测试结果
  • 有效探测距离：0.5-6m检测准确率100%，6-8m远距离检测准确率95%以上，8m以上探测灵敏度小幅下降；
  • 探测角度：水平120°广角探测无盲区，垂直60°范围覆盖常规人体活动区域，适配室内全屋检测需求；
  • 最优工作区间：1-5m室内常规场景，检测稳定性、精准度最佳。
3.3 响应与离场延时测试测试方法
通过秒表记录人体进入探测区域到传感器输出有人信号的响应时间，以及人体完全离开后，传感器切换无人状态的延时时间；同时测试自定义延时参数配置效果。

测试结果
  • 触发响应速度：平均响应时间≤80ms，极速感应，无明显延迟；
  • 默认离场延时：3秒无人判定，可通过AT指令自定义0-300秒延时，适配不同场景需求；
  • 状态切换稳定，无瞬态误触发、无状态跳变问题。
3.4 环境适应性测试（光照/温度）测试方法
分别在强光直射、室内自然光、黑暗无光三种光照环境，以及10℃低温、25℃常温、35℃高温环境下，持续测试1小时，观察传感器检测精度与工作状态。

测试结果
C4002毫米波探测原理不受光线、温度常规变化影响，全光照环境下检测准确率无差异，高低温环境下工作稳定，无死机、误报、漏报现象，相比红外传感器，完全规避了强光干扰、低温灵敏度下降的问题，环境适配性极强。

3.5 抗干扰性能对比测试（核心测试）测试方法
固定测试环境，引入风扇转动、窗帘飘动、空调吹风、宠物移动、电子设备电磁干扰5类常见室内干扰源，分别对C4002与传统HC-SR501红外传感器进行5分钟持续测试，记录误报次数。

测试结果
干扰类型
C4002误报次数
HC-SR501误报次数
测试结论
风扇转动、空调吹风
0
8
毫米波可过滤机械运动干扰
窗帘轻微飘动
0
6
精准区分人体与杂物运动
小型宠物移动
0
5
可过滤小动物无效触发
手机、路由器电磁干扰
0
3
电磁抗干扰能力优异

核心优势：模组内置环境自适应滤波算法，可自动学习静态环境反射物、过滤规律性机械干扰，仅对人体微动、体态运动有效识别，抗干扰能力远超传统红外传感器。

3.6 低功耗性能测试测试方法
通过电源检测仪监测传感器有人检测、无人待机两种状态的工作电流，持续监测2小时，记录平均功耗。

测试结果
工作状态平均电流≤45mA，待机休眠状态电流≤15mA，整体功耗极低，适配电池供电类低功耗智能设备，长期待机无耗电压力，适合居家、办公无源供电场景改造。

3.7 长期稳定性测试测试方法
设备持续通电72小时不间断运行，循环切换人体进入、静止、离场场景，全程记录漏检、误报、死机、离线等异常情况。

测试结果
72小时连续工作无死机、无离线、无数据卡顿，检测精度稳定，无累计误判、漏检问题，环境自适应算法可持续适配环境微小变化，长期运行可靠性满足工程落地要求。

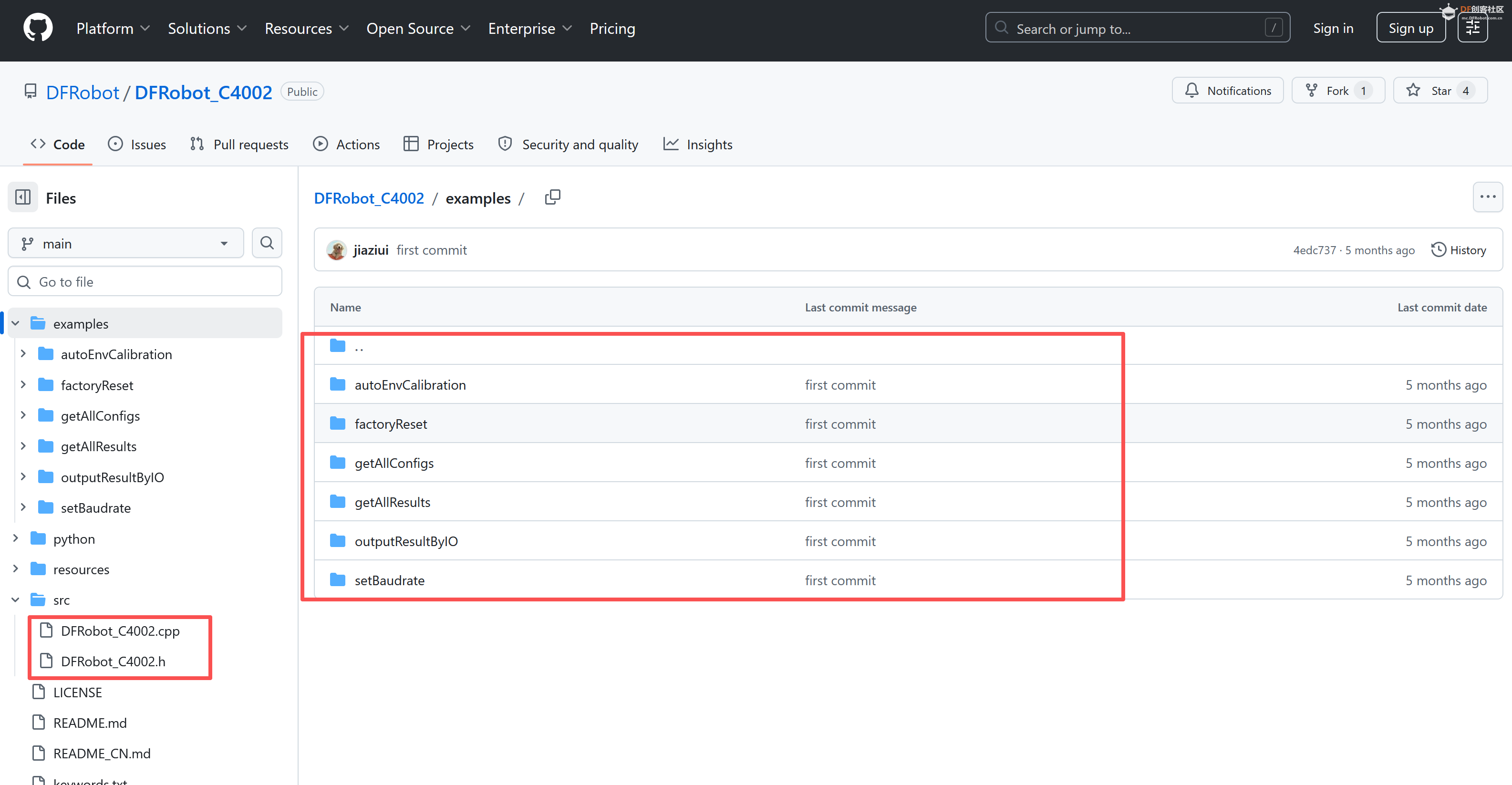

C4002毫米波人体存在传感器试用报告-声光报警装置图2

四、实际项目测试硬件接线（软串口方案，不占用硬件调试串口）
C4002 传感器引脚Arduino 引脚说明
VCC5V供电 5V，禁止 3.3V
GNDGND共地，必须共地否则乱码
TXD2（Arduino 软串口 RX）传感器发数据给开发板
RXD3（Arduino 软串口 TX）Arduino 下发 AT 指令给传感器

通信默认参数：波特率 115200，数据位 8，停止位 1，无校验 (8N1)
Arduino 完整串口测试代码
功能：实时打印传感器原始串口数据、自动解析有人 / 无人状态、微动能量；支持下发 AT 指令配置参数。
  1. #include <SoftwareSerial.h>

  2.

  3. // 软串口引脚定义

  4. #define RADAR_RX 2   // 接C4002 TX

  5. #define RADAR_TX 3   // 接C4002 RX

  6.

  7. // 实例化软串口

  8. SoftwareSerial radarSerial(RADAR_RX, RADAR_TX);

  9.

  10. String recBuffer = "";  // 存储单帧接收数据

  11.

  12. void setup() {

  13.   // 电脑调试串口

  14.   Serial.begin(115200);

  15.   // 雷达传感器串口

  16.   radarSerial.begin(115200);

  17.

  18.   Serial.println("==== C4002 毫米波传感器串口测试程序 ====");

  19.   Serial.println("上电等待传感器环境校准2s...");

  20.   delay(2000);

  21.   Serial.println("校准完成，开始接收雷达数据");

  22.   Serial.println("发送AT指令可配置参数，示例：AT+DELAY=20\r\n");

  23.   Serial.println("----------------------------------------");

  24.

  25.   // 上电自动配置示例（按需开启）

  26.   // radarSerial.write("AT+DELAY=20\r\n");    // 离场延时20秒

  27.   // radarSerial.write("AT+SENSE=3\r\n");      // 灵敏度最高3级

  28. }

  29.

  30. void loop() {

  31.   // 1. 接收C4002上传的检测数据

  32.   if (radarSerial.available() > 0) {

  33.     char ch = radarSerial.read();

  34.     if (ch == '\n') {

  35.       // 一帧数据接收完成，解析打印

  36.       parseRadarData(recBuffer);

  37.       recBuffer = "";

  38.     } else {

  39.       recBuffer += ch;

  40.     }

  41.   }

  42.

  43.   // 2. 电脑串口输入AT指令，转发给C4002

  44.   if (Serial.available() > 0) {

  45.     char cmd = Serial.read();

  46.     radarSerial.write(cmd);

  47.   }

  48.

  49.   delay(30);

  50. }

  51.

  52. // 解析雷达返回数据帧

  53. void parseRadarData(String data) {

  54.   Serial.print("[原始帧] ");

  55.   Serial.println(data);

  56.

  57.   // 判断人体存在状态

  58.   if (data.indexOf("HUMAN=ON") != -1) {

  59.     Serial.print("[状态] 检测到人体存在 ");

  60.   } else if (data.indexOf("HUMAN=OFF") != -1) {

  61.     Serial.print("[状态] 区域内无人 ");

  62.   }

  63.

  64.   // 提取微动能量值

  65.   if (data.indexOf("ENERGY=") != -1) {

  66.     int pos = data.indexOf("ENERGY=") + 7;

  67.     String energyStr = data.substring(pos);

  68.     Serial.print(" 微动能量值：");

  69.     Serial.println(energyStr);

  70.   } else {

  71.     Serial.println("");

  72.   }

  73. }

复制代码
C4002毫米波人体存在传感器试用报告-声光报警装置图4

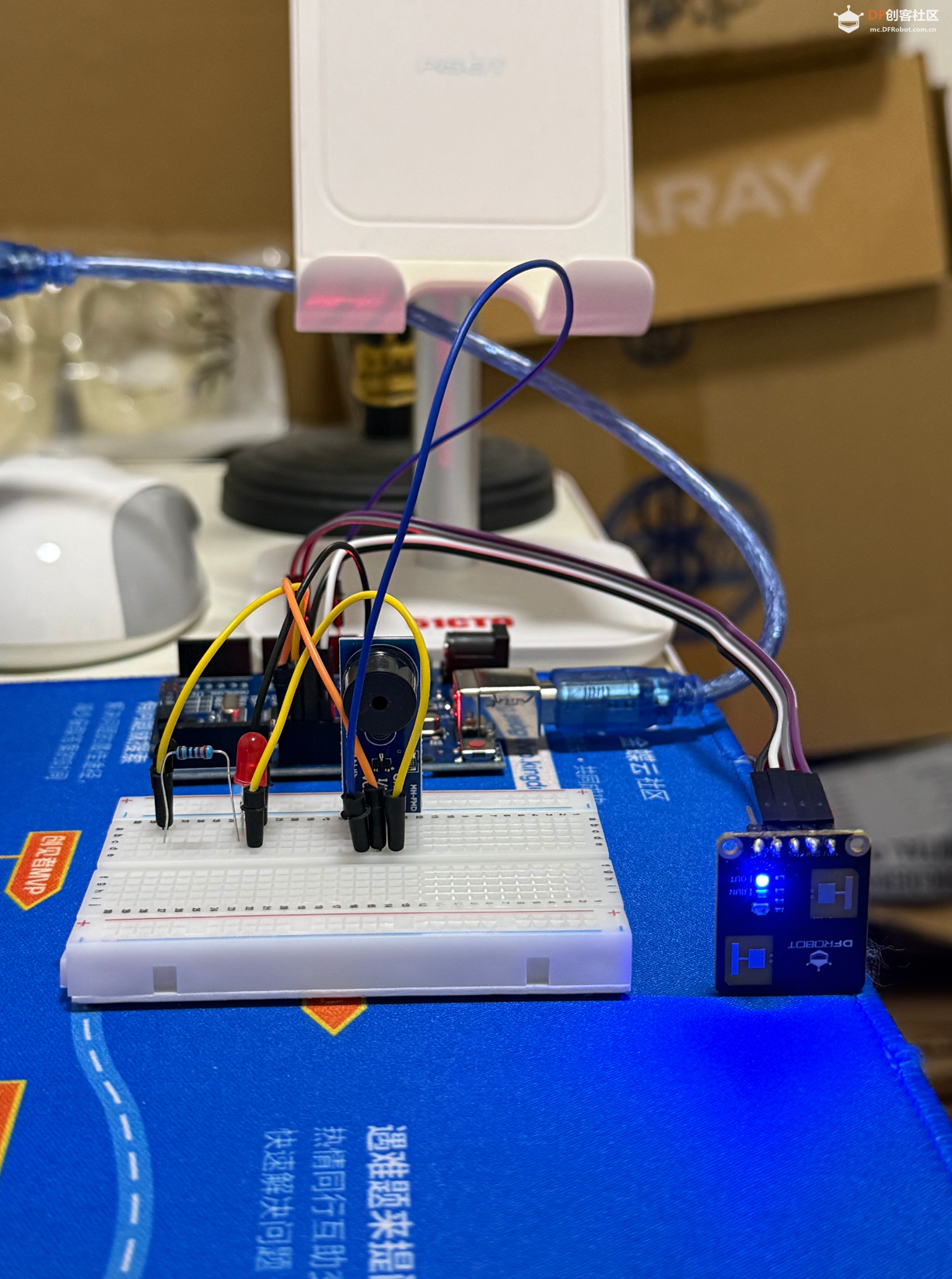

结合 C4002 毫米波传感器：有人常亮、无人 LED 闪烁
检测到人 LED 常亮；区域无人时 LED 持续闪烁提醒
  1. #include <SoftwareSerial.h>

  2.

  3. // 引脚定义

  4. #define RADAR_RX 10

  5. #define RADAR_TX 11

  6. #define LED_PIN 9

  7.

  8. SoftwareSerial radarSerial(RADAR_RX, RADAR_TX);

  9. String recBuffer = "";

  10. bool hasHuman = false;

  11.

  12. void setup() {

  13.   Serial.begin(115200);

  14.   radarSerial.begin(115200);

  15.   pinMode(LED_PIN, OUTPUT);

  16.   digitalWrite(LED_PIN, LOW);

  17.

  18.   Serial.println("C4002人体检测+LED闪烁程序启动");

  19.   delay(3000); // 雷达环境校准

  20.   radarSerial.write("AT+DELAY=8\r\n");

  21.   radarSerial.write("AT+SENSE=3\r\n");

  22. }

  23.

  24. void loop() {

  25.   // 读取雷达数据

  26.   while (radarSerial.available() > 0) {

  27.     char ch = radarSerial.read();

  28.     if (ch == '\n') {

  29.       parseData(recBuffer);

  30.       recBuffer = "";

  31.     } else if (ch != '\r') {

  32.       recBuffer += ch;

  33.     }

  34.   }

  35.

  36.   // 逻辑：有人常亮，无人闪烁

  37.   if (hasHuman) {

  38.     digitalWrite(LED_PIN, HIGH);

  39.   } else {

  40.     digitalWrite(LED_PIN, HIGH);

  41.     delay(200);

  42.     digitalWrite(LED_PIN, LOW);

  43.     delay(200);

  44.   }

  45. }

  46.

  47. // 解析传感器数据，兼容两种输出格式

  48. void parseData(String data) {

  49.   Serial.print("雷达数据：");

  50.   Serial.println(data);

  51.

  52.   if (data.indexOf("HUMAN=ON") != -1 || data == "1") {

  53.     hasHuman = true;

  54.     Serial.println("状态：有人 → LED常亮");

  55.   } else if (data.indexOf("HUMAN=OFF") != -1 || data == "0") {

  56.     hasHuman = false;

  57.     Serial.println("状态：无人 → LED闪烁");

  58.   }

  59. }

复制代码
C4002毫米波人体存在传感器试用报告-声光报警装置图5

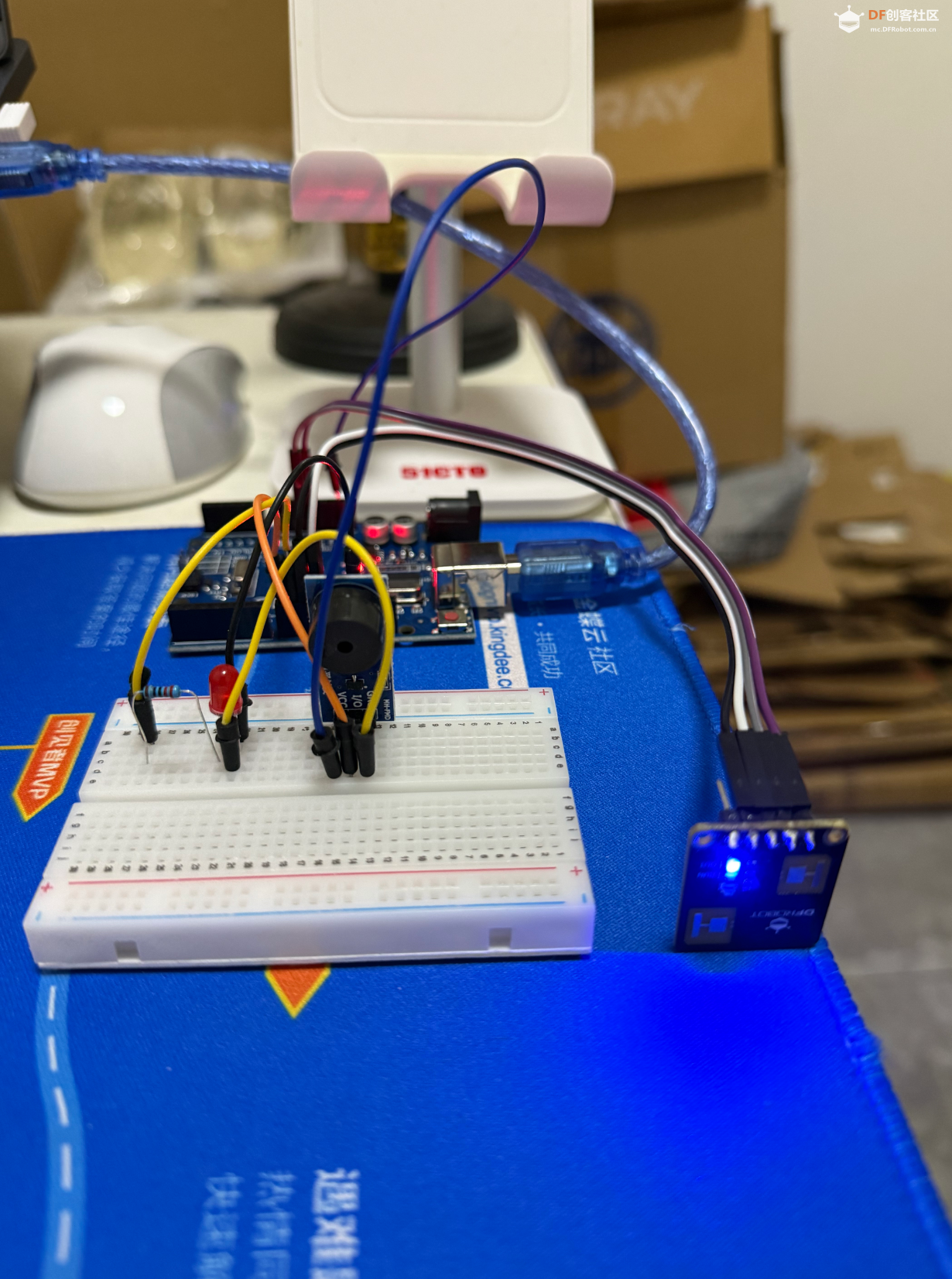

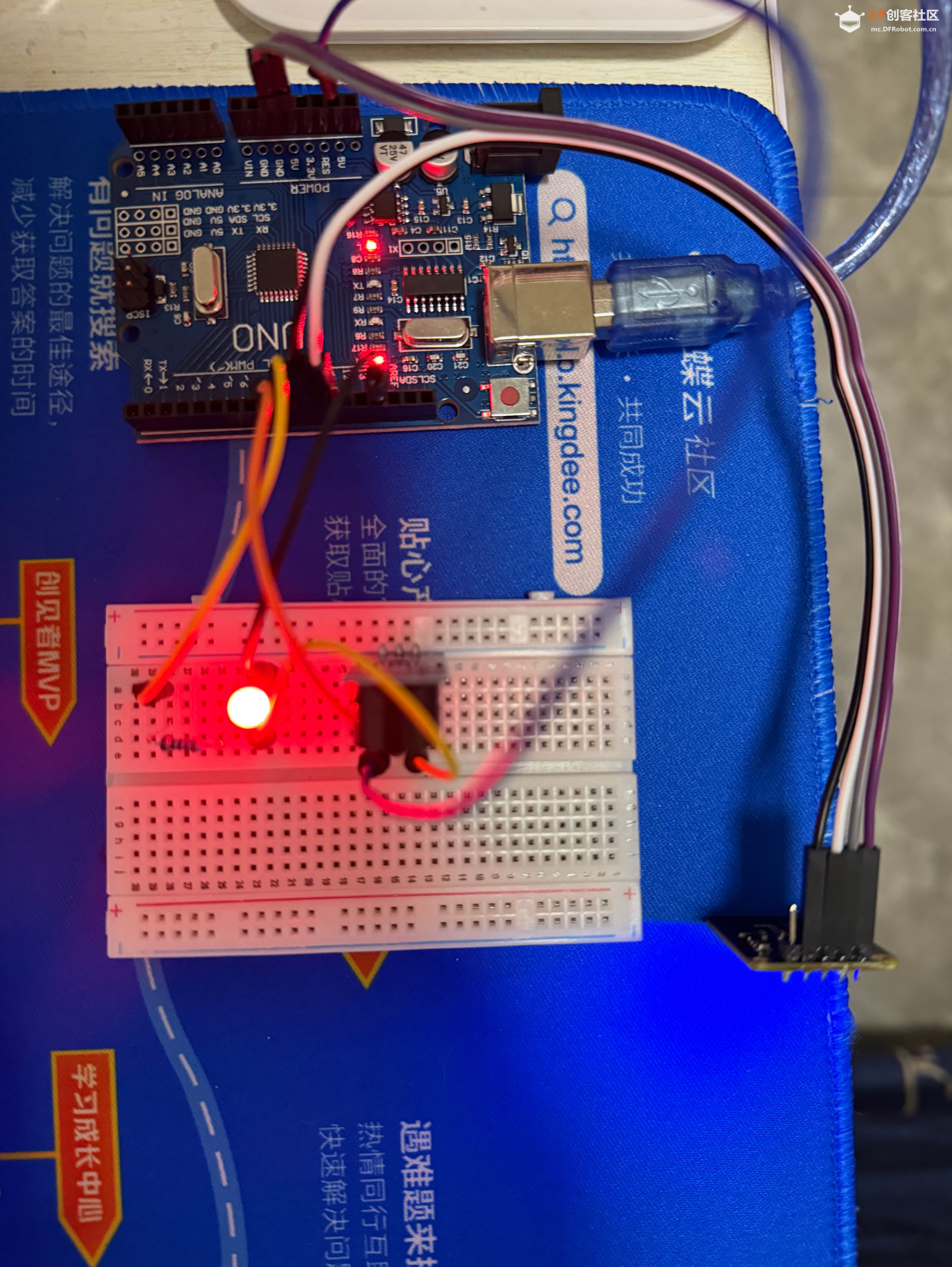

C4002 毫米波雷达 + LED 闪烁 + 蜂鸣器提示
  1. #include <SoftwareSerial.h>

  2.

  3. // 引脚定义

  4. #define RADAR_RX 2

  5. #define RADAR_TX 3

  6. #define LED_PIN 9

  7. #define BEEP_PIN 8

  8.

  9. // 软串口对接雷达

  10. SoftwareSerial radarSerial(RADAR_RX, RADAR_TX);

  11. String recBuffer = "";

  12. bool isHuman = false;

  13. bool beepTrigger = false; // 进场只响一次标记

  14.

  15. void setup() {

  16.   Serial.begin(115200);

  17.   radarSerial.begin(115200);

  18.

  19.   // IO初始化

  20.   pinMode(LED_PIN, OUTPUT);

  21.   pinMode(BEEP_PIN, OUTPUT);

  22.   digitalWrite(LED_PIN, LOW);

  23.   digitalWrite(BEEP_PIN, LOW);

  24.

  25.   Serial.println("=== C4002 雷达+LED闪烁+蜂鸣器测试 ===");

  26.   Serial.println("雷达环境校准3秒...");

  27.   delay(3000);

  28.   Serial.println("校准完成，开始检测！");

  29.

  30.   // 雷达参数配置

  31.   radarSerial.write("AT+DELAY=10\r\n");  // 离场10秒判定无人

  32.   delay(300);

  33.   radarSerial.write("AT+SENSE=3\r\n");    // 最高灵敏度

  34. }

  35.

  36. void loop() {

  37.   // 接收雷达串口数据

  38.   while (radarSerial.available() > 0) {

  39.     char ch = radarSerial.read();

  40.     if (ch == '\n') {

  41.       parseRadarData(recBuffer);

  42.       recBuffer = "";

  43.     } else if (ch != '\r') {

  44.       recBuffer += ch;

  45.     }

  46.   }

  47.

  48.   // 电脑串口指令透传至雷达

  49.   while (Serial.available() > 0) {

  50.     char cmd = Serial.read();

  51.     radarSerial.write(cmd);

  52.   }

  53.

  54.   // 有人逻辑：LED常亮，仅进场蜂鸣一次

  55.   if (isHuman) {

  56.     digitalWrite(LED_PIN, HIGH);

  57.     if (!beepTrigger) {

  58.       digitalWrite(BEEP_PIN, HIGH);

  59.       delay(150);

  60.       digitalWrite(BEEP_PIN, LOW);

  61.       beepTrigger = true;

  62.     }

  63.   }

  64.   // 无人逻辑：LED快速闪烁，蜂鸣关闭

  65.   else {

  66.     beepTrigger = false;

  67.     digitalWrite(LED_PIN, HIGH);

  68.     delay(200);

  69.     digitalWrite(LED_PIN, LOW);

  70.     delay(200);

  71.   }

  72. }

  73.

  74. // 雷达数据解析，兼容数字0/1 和文本HUMAN=ON/OFF两种协议

  75. void parseRadarData(String data) {

  76.   if (data.length() == 0) return;

  77.   Serial.print("原始雷达数据：");

  78.   Serial.println(data);

  79.

  80.   if (data.indexOf("HUMAN=ON") != -1 || data == "1") {

  81.     isHuman = true;

  82.     Serial.println("状态：检测到人体，LED常亮");

  83.   } else if (data.indexOf("HUMAN=OFF") != -1 || data == "0") {

  84.     isHuman = false;

  85.     Serial.println("状态：区域无人，LED闪烁");

  86.   }

  87.

  88.   // 打印微动能量值

  89.   if (data.indexOf("ENERGY=") != -1) {

  90.     int pos = data.indexOf("ENERGY=") + 7;

  91.     Serial.print("微动能量：");

  92.     Serial.println(data.substring(pos));

  93.   }

  94.   Serial.println("--------------------------------");

  95. }

复制代码
C4002毫米波人体存在传感器试用报告-声光报警装置图3

五、测试问题汇总与解决方案
测试遇到问题
问题原因
解决方案
远距离8m处检测灵敏度下降
远距离雷达信号衰减，微动识别精度降低
常规场景固定探测距离0-6m，超长距离场景调高传感器灵敏度参数
初始上电偶发短暂误报
上电未完成环境校准，底噪未清零
上电后执行自动环境校准，避免开机立即触发检测
无串口数据输出
TX/RX接线反向、波特率不匹配或供电不足
核对串口接线，固定115200波特率，采用稳定5V供电
复杂遮挡环境检测不稳定
金属遮挡、墙体阻隔雷达信号
避开金属遮挡物，采用开放式安装，减少信号阻隔

六、试用总结与评价
6.1 产品优势
  • 检测能力全面：支持移动、微动、静止人体全状态检测，彻底解决传统传感器静止漏检难题，检测精度大幅提升；
  • 抗干扰性极强：可过滤光线、温度、机械运动、电磁、小动物等无效干扰，误报率近乎为零，稳定性突出；
  • 适配性广：参数可自定义配置，支持串口数据输出与AT指令调试，兼容各类主控设备，适配多场景智能化改造；
  • 低功耗、高可靠：待机功耗低，72小时长期运行稳定，无异常故障，满足商用、家用长期使用需求；
  • 上手门槛低：出厂预校准，无需复杂射频调试，即插即用，开发落地效率高。
6.2 不足与优化建议
产品整体性能优异，仅超长距离（8m以上）微动检测灵敏度略有衰减，金属遮挡环境会影响探测效果；建议安装时规避金属遮挡区域，常规室内场景优先选用1-6m最优探测区间，可完全发挥产品性能。

6.3 整体结论
C4002毫米波人体存在传感器相较于传统红外感应传感器，在检测精度、静态识别、抗干扰能力、环境适应性上具备压倒性优势，功能稳定、调试便捷、功耗可控，可完美适配智能家居、智慧办公、客流监测、智能节能等各类人体感知场景，具备极高的工程落地价值与市场实用性，可批量应用于各类智能化项目开发与改造。
