PathFinder_LCD — 多模态智能车载系统
项目概述

PathFinder_LCD 是一个三模块多模态智能车载系统，集成声源定位、人脸追踪、动态表情、环境感知与 AI 语音能力：

[td]

模块	硬件	固件/应用	核心能力
板 A（EMOTE）	TK021F2699 (ESP32-S3)	PathFinder_EMOTE	480×480 圆形屏 UI、传感器采集、BLE 通信、表情引擎
板 B（Tracker）	ESP32-S3 N16R8	PathFinder_Tracker	声源定位、人脸追踪、舵机云台、Mesh 组网
Dashboard	Android 手机	PathFinder_Dashboard (Flutter)	BLE 实时可视化、数据持久化、历史回溯

https://www.bilibili.com/video/BV1Gf3p6HEo9/?buvid=XU4687D4A0B7B994767097CD3F9899A202C12&from_spmid=public.webview.0.0&is_story_h5=false&mid=ZfWom8sQ6xAyYNZXVcaLrA%3D%3D&p=1&plat_id=116&share_from=ugc&share_medium=android&share_plat=android&share_session_id=0b722783-3c5d-406a-bde4-20c323804abe&share_source=WEIXIN&share_tag=s_i&spmid=united.player-video-detail.0.0×tamp=1785379895&unique_k=UDV0hOg&up_id=43723713
系统架构
三模块总体架构
┌─────────────────────────────────────────────────────────────────────────────┐
│                      板 A — PathFinder_EMOTE (TK021F2699)                │
│                                                                            │
│  ┌──── 传感器层 ────┐  ┌──── UI 层 ──────────┐  ┌──── 通信层 ────────┐    │
│  │ AHT20 温湿度    │  │ ST7701S 480×480 LCD  │  │ BLE GATT (C2/C3/C4)│    │
│  │ BMP280 气压海拔  │  │ CST3530 触摸屏    │  │ Wi-Fi STA/Mesh ROOT│    │
│  │ MPU6050 IMU    │  │ LVGL 8.3 渲染引擎 │  │ UART → 板 B       │    │
│  │ GUVA-S12SD UV │  │ EAF 表情动画播放器 │  │ ESP-NOW 广播    │    │
│  └──────────────────┘  │ 飞行仪表盘          │  └────────────────────┘    │
│                      └─────────────────────┘                            │
└──────────────────────────────┬──────────────────────────────────────────────┘
                           │ Mesh / ESP-NOW / UART
                           ▼
┌─────────────────────────────────────────────────────────────────────────────┐
│                   板 B — PathFinder_Tracker (N16R8)                      │
│                                                                            │
│  ┌──── 音频层 ──────┐  ┌──── 视觉层 ────────┐  ┌──── 执行层 ────────┐    │
│  │ ES7210 4ch 麦克风 │  │ OV2640 DVP 摄像头  │  │ 2×MG90S 舵机云台 │    │
│  │ GCC-PHAT 声源定位 │  │ ESP-DL 人脸检测    │  │ Pan (水平) + Tilt  │    │
│  │ I2S TDM 48kHz │  │ Core-1 独立任务    │  │ PWM 50Hz 控制    │    │
│  └──────────────────┘  └─────────────────────┘  └────────────────────┘    │
│                                                                            │
│  ┌──── 通信层 ──────┐  ┌──── 指示层 ────────┐  ┌──── AI (预留) ─────┐    │
│  │ Mesh CHILD 节点 │  │ WS2812 × 36 灯环 │  │ MAX98357A TTS 输出 │    │
│  │ ESP-NOW 广播    │  │ 声源方向可视化    │  │ xiaozhi AI 语音 │    │
│  └──────────────────┘  └─────────────────────┘  └────────────────────┘    │
└─────────────────────────────────────────────────────────────────────────────┘
                           │ BLE GATT Notify
                           ▼
┌─────────────────────────────────────────────────────────────────────────────┐
│                PathFinder_Dashboard (Flutter Android App)                │
│                                                                            │
│  ┌──── BLE 通信层 ────┐  ┌──── 数据持久层 ────┐  ┌──── UI 可视化层 ───┐ │
│  │ ReactiveBleService  │  │ Drift SQLite ORM │  │ Environment Screen │ │
│  │ BLE Codec 编解码    │  │ Env/Motion/Emote │  │ Motion Screen    │ │
│  └─────────────────────┘  │ CSV Export       │  │ Emote Screen    │ │
│                         └─────────────────────┘  │ History Screen    │ │
│                                                    └────────────────────┘ │
└─────────────────────────────────────────────────────────────────────────────┘
板间通信拓扑
                        ┌──────────────────┐                      │ 家用 Wi-Fi 路由器  │
                     └────────┬─────────┘
                              │
               ┌────────────┴────────────┐
               ▼                      ▼
   ┌────────────────────┐       ┌────────────────────┐
   │ 板 A (EMOTE)    │       │ 板 B (Tracker) │
   │ MESH_ROLE_ROOT │◄──────►│ MESH_ROLE_CHILD  │
   │ 连接路由器       │  无线 │ 加入 Mesh 网络    │
   └─────────┬──────────┘       └────────────────────┘
            │
            │ BLE GATT Notify
            ▼
      Flutter Dashboard

三级 Fallback 通信优先级

B板向A板发送数据时自动选择最佳通道（见 comm_link.c）：

[td]

优先级	通道	延迟	可靠性	用途
1	ESP-NOW	<1ms	不可靠（无重传）	角度/状态/心跳（小包 ≤250B）
2	ESP-WIFI-MESH P2P	8-12ms	可靠	人脸信息/大帧数据
3	UART 物理串口	即时	始终可用	无线全失败时的兜底

默认部署：零通信接线，两板均通过无线自动组网（ESP-Mesh + ESP-NOW）
消息类型：角度数据、追踪状态、人脸信息、舵机控制、模式切换、心跳
消息帧格式：[MSG_TYPE(1)][SEQ(1)][PAYLOAD_LEN(1)][PAYLOAD(0-246)][CRC8(1)]（≤250B兼容 ESP-NOW）
共享配置：两板 MESH_ID={0x18,0xFE,0x34,0x00,0x00,0x01}，MESH_AP_PASSWD="pathfinder_mesh_2026"，MESH_MAX_LAYER=2（见 mesh_protocol.h）

A板↔B板接线方案
方案一：无线组网（默认，零接线） ✅

前提：两板在同一 2.4GHz Wi-Fi 环境下，且 A板已通过 BLE/Web Portal 配网写入路由器 SSID/密码。

   A板 (EMOTE)                      B板 (Tracker)
   ┌──────────┐                      ┌──────────┐
   │ ROOT 节点 │ ◄─ ESP-WIFI-MESH ──► │ CHILD 节点 │
   │ 连接路由器 │ ◄─ ESP-NOW    ──► │ 加入 Mesh  │
   └──────────┘                      └──────────┘
      仅需给两板独立供电，无需任何信号线连接   仅需给两板独立供电，无需任何信号线连接

启动流程：

A板上电 → BLE/Web 配网成功 → 自动启动 Mesh ROOT
B板上电 → mesh_node_init(MESH_ROLE_CHILD) → 自动搜索 ROOT → 加入网络
ESP-NOW 附着 Mesh 信道，低延迟通道可用

方案二：联合供电（推荐供电拓扑）

使用单个 USB-C PD 5V/5A 适配器从 B板进电，再从 B板的 5V/VIN 和 GND 引脚拉杜邦线到 A板：

      USB-C PD 5V/5A 适配器
            │
            ▼
┌────────────────────────┐
│ B板 (Tracker)       │
│ USB 口（主供电入口） │
│                      │
│ 5V/VIN ───┬───────────┼── 5V 线 ─────► A板 5V/VIN
│          │       │
│ GND ──────┴───────────┼── GND 线 ────► A板 GND
│                      │
│ （同时走无线 Mesh） │◄── 零通信线 ──► A板
└────────────────────────┘

[td]

连线	起点 (B板)	终点 (A板)	作用
5V	B板 5V/VIN	A板 5V/VIN	供电共享
GND	B板 GND	A板 GND	共地参考（必需）

供电要点：

电脑 USB 口（≤900mA）仅限烧录，不可带载运行
舵机与 WS2812 必须接入 B板 5V 总线，不可依赖 ESP32 芯片 3.3V 输出
B板峰值电流可达 3-5A（舵机启动），必须使用 5V/3A+ 或 5V/5A PD 适配器
两板即使各自独立 USB 供电，也必须连 GND 线共地（否则 UART/射频不稳定）

方案三：UART 物理备用通道（可选）

仅在无线失效或无路由器环境使用，需要交叉连接 TX↔RX：

   A板 (PathFinder_EMOTE)             B板 (PathFinder_Tracker)    ┌──────────────────┐             ┌──────────────────┐
   │ GPIO ?? (TX) ├───────────────►│ GPIO20 (RX) │
   │                │             │                │
   │ GPIO ?? (RX) │◄───────────────┤ GPIO19 (TX) │
   │                │             │                │
   │ GND          ├───────────────►│ GND          │
   └──────────────────┘             └──────────────────┘
            115200 bps, 8N1

[td]

连线	B板 GPIO	→	A板 GPIO	说明
B.TX → A.RX	GPIO19	→	A板待定 RX	必须交叉
B.RX ← A.TX	GPIO20	←	A板待定 TX	必须交叉
共地	GND	↔	GND	必须

帧格式：[HEADER 0xAA][CMD][LEN][DATA[LEN]][CRC8][TAIL 0x55]（见 drv_uart_comm.c）

⚠️ A板 UART 接收驱动尚未实现：目前B板有完整的发送实现，但A板端仅通过无线 (ESP-NOW/Mesh) 接收数据。如需启用 UART 备用通道，需在 A板补齐 UART 接收驱动。
⚠️ GPIO19/20 为 USB-JTAG 引脚：B板已禁用 USB-CDC 控制台后才能用作 UART1，否则会与 USB 调试冲突。

硬件接线图
板 A — PathFinder_EMOTE (TK021F2699)

ESP32-S3 ST7701S LCD (480×480)

┌──────────┐ ┌──────────────────┐

│ GPIO 0 ├──── R3 ──────────►│ R3 │

│ GPIO 2 ├──── PCLK ────────►│ PCLK │

│ GPIO 4 ├──── B0 ──────────►│ B0 │

│ GPIO 5 ├──── B1 ──────────►│ B1 │

│ GPIO 6 ├──── B2 ──────────►│ B2 │

│ GPIO 7 ├──── B3 ──────────►│ B3 │

│ GPIO 9 ├──── G4 ──────────►│ G4 │

│ GPIO 10 ├──── G5 ──────────►│ G5 │

│ GPIO 11 ├──── G6 ──────────►│ G6 │

│ GPIO 15 ├──── B4 ──────────►│ B4 │

│ GPIO 16 ├──── G0 ──────────►│ G0 │

│ GPIO 17 ├──── G1 ──────────►│ G1 │

│ GPIO 18 ├──── G3 ──────────►│ G3 │

│ GPIO 21 ├──── R4 ──────────►│ R4 │

│ GPIO 41 ├──── HSYNC ───────►│ HSYNC │

│ GPIO 42 ├──── DE ──────────►│ DE │

│ GPIO 46 ├──── VSYNC ───────►│ VSYNC │

│ GPIO 45 ├──── R1 ──────────►│ R1 │

│ GPIO 47 ├──── R2 ──────────►│ R2 │

│ GPIO 48 ├──── G7 ──────────►│ G7 │

│ GPIO 1 ├──── SPI CS ──────►│ CS (初始化配置) │

└──────────┘ └──────────────────┘

I2C 总线（复用触摸屏 I2C-0，100kHz）

⚠️ 历史教训：原计划使用 GPIO12(SCL)/GPIO14(SDA) 作为独立传感器 I2C-1 总线，但 TK021F2699 板子上 GPIO12/14 被 LCD RGB 信号间接占用，接入传感器会导致 LCD 黑屏（实测验证）。已改为传感器与触摸屏复用同一 I2C-0 总线（GPIO13/20），各传感器地址与触摸不冲突。

ESP32-S3                传感器组（与触摸屏共线）┌──────────┐             ┌──────────────────────────────┐
│  GPIO 13 ├──── SCL ────►│ CST3530 (0x58) SCL (触摸)  │
│       │             │ AHT20    (0x38) SCL (温湿度)│
│       │             │ BMP280 (0x76) SCL (气压)  │
│       │             │ MPU9250 (0x68) SCL (IMU) │
│       │             │ HMC5883L  (0x1E) SCL (罗盘)  │
│  GPIO 20 ├──── SDA ────►│ CST3530 (0x58) SDA       │
│       │             │ AHT20    (0x38) SDA       │
│       │             │ BMP280 (0x76) SDA       │
│       │             │ MPU9250 (0x68) SDA       │
│       │             │ HMC5883L  (0x1E) SDA       │
│  GPIO  8 ├──── INT ────►│ CST3530 触摸中断          │
│  GPIO  3 ├──── AN ─────►│ GUVA-S12SD (UV) 模拟输出    │
│    3V3 ├──── VCC ────►│ 所有传感器 VCC (3.3V)       │
│    GND ├──── GND ────►│ 所有传感器 GND             │
└──────────┘             └──────────────────────────────┘
I2C 频率：100kHz（降低以保证上拉较弱时稳定通信）

AHT20 温湿度模块

ESP32-S3                AHT20 (外接模块)
┌──────────┐             ┌─────────────┐
│  GPIO 13 ├──── SCL ────►│ SCL       │
│  GPIO 20 ├──── SDA ────►│ SDA       │
│    3V3 ├──── VCC ────►│ VCC (3.3V)  │
│    GND ├──── GND ────►│ GND       │
└──────────┘             └─────────────┘
                        I2C 地址: 0x38 (固定)

BMP280 气压计模块

ESP32-S3                BMP280 (外接模块)
┌──────────┐             ┌─────────────┐
│  GPIO 13 ├──── SCL ────►│ SCL       │
│  GPIO 20 ├──── SDA ────►│ SDA       │
│    3V3 ├──── VCC ────►│ VCC (3.3V)  │
│    GND ├──── GND ────►│ GND       │
└──────────┘             └─────────────┘
                        I2C 地址: 0x76 (SDO=GND) 或 0x77 (SDO=VCC)

MPU9250/6500 九轴 IMU 模块

ESP32-S3                MPU9250/6500 (外接模块)
┌──────────┐             ┌─────────────┐
│  GPIO 13 ├──── SCL ────►│ SCL       │
│  GPIO 20 ├──── SDA ────►│ SDA       │
│    3V3 ├──── VCC ────►│ VCC (3.3V)  │
│    GND ├──── GND ────►│ GND       │
│    — │             │ AUX/AK8963  │
│    — │             │  (内置磁力计，自动 bypass)
└──────────┘             └─────────────┘
                        I2C 地址: 0x68 (AD0=GND) 或 0x69 (AD0=VCC)
                        内置 AK8963 磁力计 @0x0C (自动启用 bypass)

HMC5883L / QMC5883L 三轴磁力计模块（独立罗盘）

ℹ️ 商品识别提示：淘宝「HMC5883L」模块绝大多数实为 QMC5883L （中国兼容芯片），区别：器件地址 0x2C（非 0x1E）、数据 X-Y-Z 小端序、寄存器布局不同。本项目同时集成两个驱动，sensor_manager 自动识别。

ESP32-S3                HMC5883L / QMC5883L (外接模块)
┌──────────┐             ┌─────────────────────────┐
│  GPIO 13 ├──── SCL ────►│ SCL                   │
│  GPIO 20 ├──── SDA ────►│ SDA                   │
│    3V3 ├──── VCC ────►│ VCC (3.3V)             │
│    GND ├──── GND ────►│ GND                   │
│    — │             │ DRDY (未接)          │
│    — │             │ S1,S2 (GND)          │
└──────────┘             └─────────────────────────┘
                        HMC5883L: I2C 地址 0x1E (固定)
                        QMC5883L: I2C 地址 0x2C (固定)

磁力计三级优先级策略：

    drv_hmc5883l_is_ready() ──┬──► ✅ 使用 HMC5883L (@0x1E)                            │
                           └──► drv_qmc5883l_is_ready() ──┬──► ✅ 使用 QMC5883L (@0x2C)
                                                            │
                                                            └──► 使用 AK8963 (@0x0C)
                                                                  （MPU-9250 内置）

自动识别机制：
I2C 扫描发现 @0x1E → 是 HMC5883L（罕见）
I2C 扫描发现 @0x2C → 是 QMC5883L（淘宝/AliExpress 常见）
两个地址都无应答 → 依赖 MPU-9250 内置 AK8963（要求 MPU-9250 含磁力计）

⚠️ GPIO12/14 禁用警告：TK021F2699 板子上 GPIO12/14 与 LCD RGB 数据线存在硬件耦合，禁止接入任何 I2C 设备，否则会导致 LCD 黑屏。所有传感器必须并接到 GPIO13(SCL)/GPIO20(SDA)。

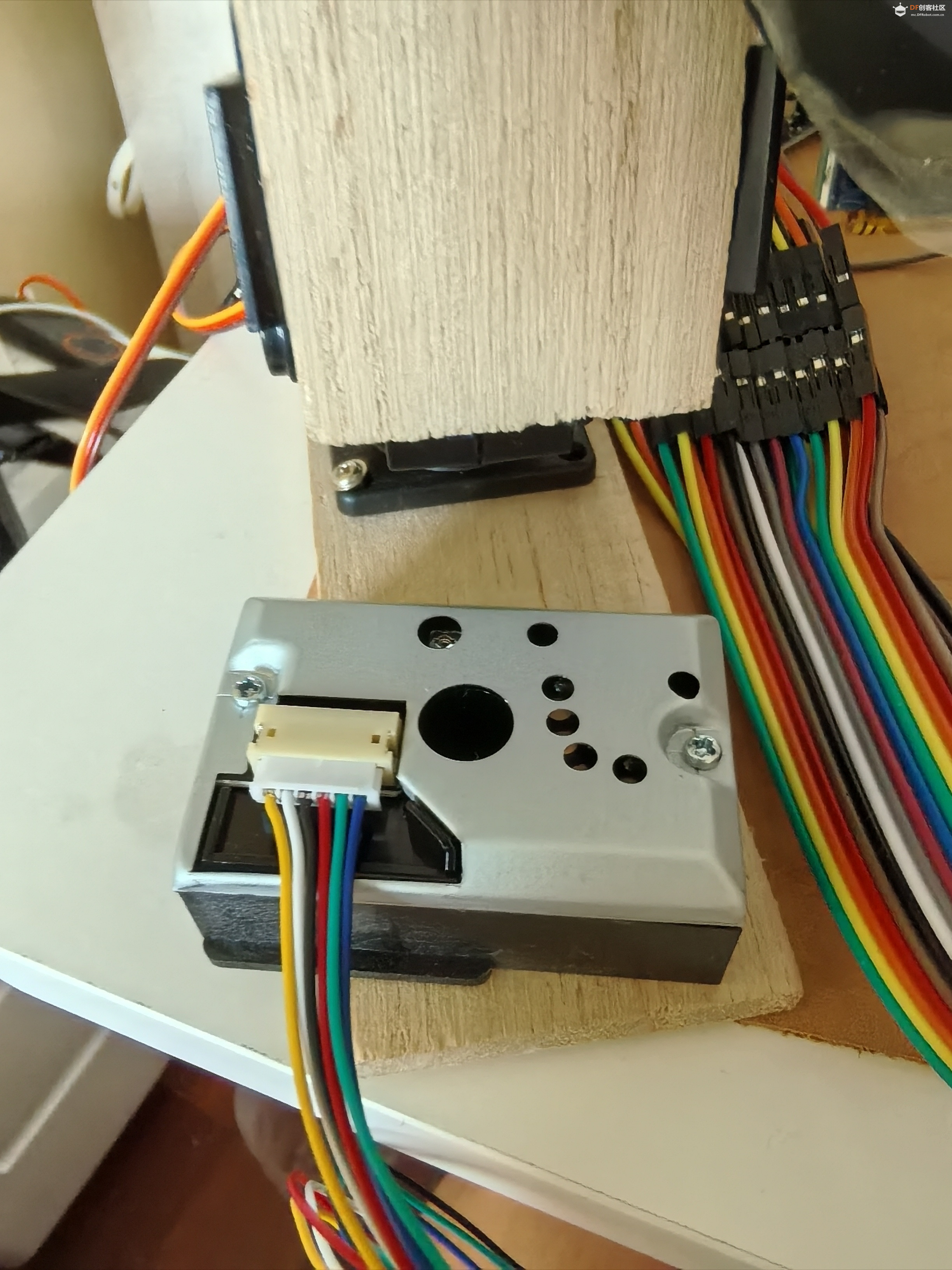

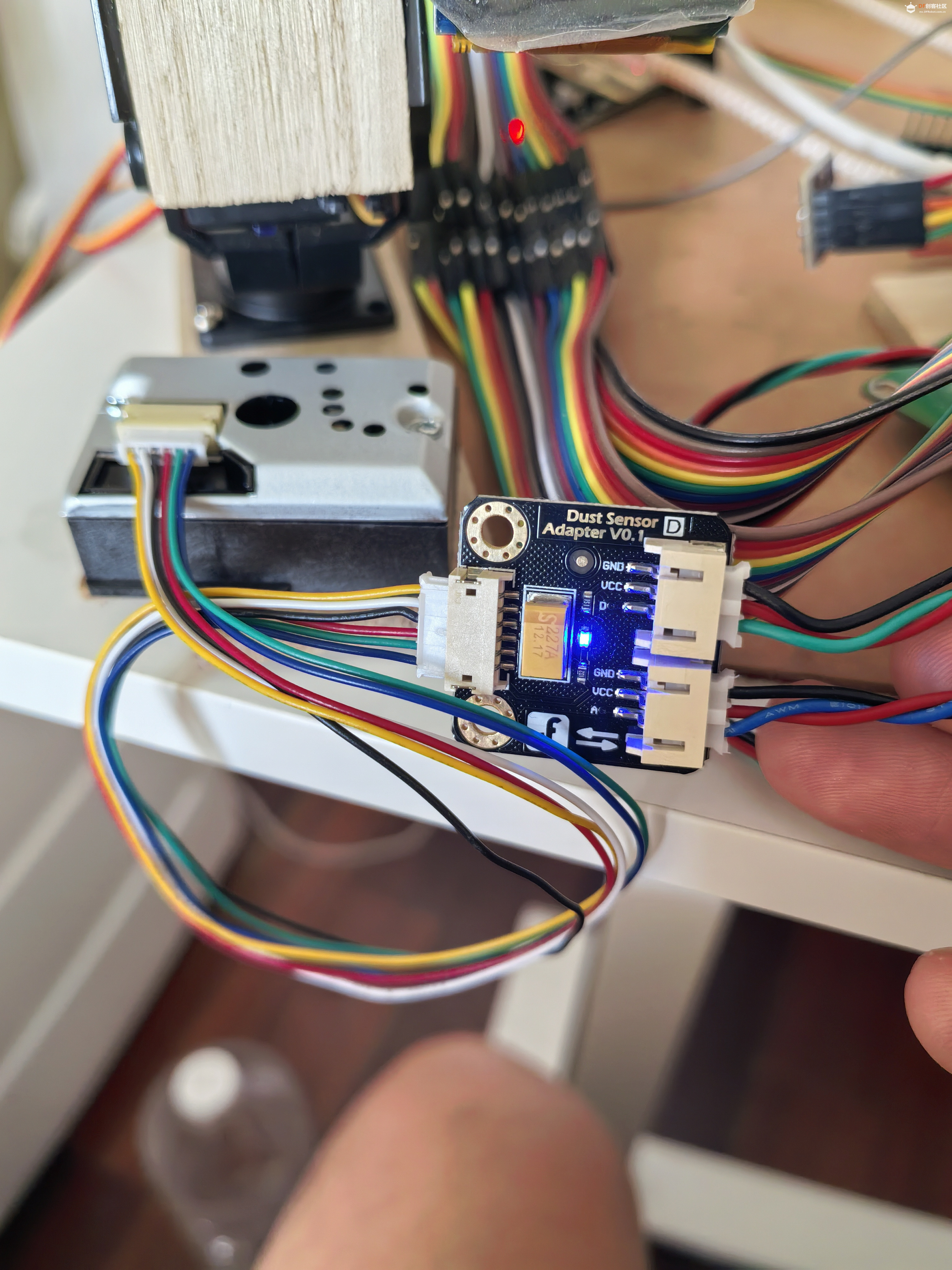

其他外设

ESP32-S3                外设
┌──────────┐             ┌──────────────────┐
│  GPIO 38 ├──── DATA ───►│ WS2812 RGB LED │
└──────────┘             └──────────────────┘

板 B — PathFinder_Tracker (ESP32-S3 N16R8)
ESP32-S3 N16R8
┌───────────────┐
│             │ ┌──── AcousticEye 模块 ────────────────────┐
│             │ │                                        │
│  GPIO 38 ─────┼────┼──── SDA ────► ES7210 (I2C 0x40)       │
│  GPIO 39 ─────┼────┼──── SCL ────► ES7210                   │
│  GPIO 42 ─────┼────┼──── MCLK ───► ES7210                   │
│  GPIO 41 ─────┼────┼──── BCLK ───► ES7210                   │
│  GPIO 40 ─────┼────┼──── WS ─────► ES7210                   │
│  GPIO 21 ─────┼────┼──── DOUT ───► ES7210 (I2S DIN)          │
│  GPIO 45 ─────┼────┼──── PA_EN ──► 板级音频使能 (HIGH=开启) │
│             │ │                                        │
│             │ └──────────────────────────────────────────┘
│             │
│             │ ┌──── OV2640 摄像头 (DVP 接口) ────────────┐
│             │ │                                        │
│  GPIO  4 ─────┼────┼──── SIOD (SDA)  SCCB I2C             │
│  GPIO  5 ─────┼────┼──── SIOC (SCL)  SCCB I2C             │
│  GPIO  6 ─────┼────┼──── VSYNC                               │
│  GPIO  7 ─────┼────┼──── HREF                               │
│  GPIO  8 ─────┼────┼──── D2                                  │
│  GPIO  9 ─────┼────┼──── D1                                  │
│  GPIO 10 ─────┼────┼──── D3                                  │
│  GPIO 11 ─────┼────┼──── D0                                  │
│  GPIO 12 ─────┼────┼──── D4                                  │
│  GPIO 13 ─────┼────┼──── PCLK                               │
│  GPIO 15 ─────┼────┼──── XCLK (16MHz 输出)                   │
│  GPIO 16 ─────┼────┼──── D7                                  │
│  GPIO 17 ─────┼────┼──── D6                                  │
│  GPIO 18 ─────┼────┼──── D5                                  │
│             │ │                                        │
│             │ │ ┌──── 电源与控制（非 GPIO） ────────┐  │
│             │ │ │ VCC ── 3.3V（~100mA，禁接 5V）  │  │
│             │ │ │ GND ── GND（共地）             │  │
│             │ │ │ RESET ── 3.3V 或悬空（低有效） │  │
│             │ │ │ PWDN  ── GND 或悬空（高=休眠） │  │
│             │ │ └──────────────────────────────────┘  │
│             │ └──────────────────────────────────────────┘
│             │
│             │ ┌──── MG90S 舵机 ──────────────────────────┐
│             │ │                                        │
│  GPIO 47 ─────┼────┼──── 橙色信号线 ──► Pan (水平轴)       │
│  GPIO 14 ─────┼────┼──── 橙色信号线 ──► Tilt (垂直轴)       │
│             │ │ 红线 ──────────► VCC (5V)             │
│             │ │ 棕线 ──────────► GND                │
│             │ │                                        │
│             │ └──────────────────────────────────────────┘
│             │
│             │ ┌──── WS2812 灯环 (36 LED) ───────────────┐
│  GPIO 48 ─────┼────┼──── DIN ──────► WS2812 数据输入       │
│             │ │                                        │
│             │ └──────────────────────────────────────────┘
│             │
│             │ ┌──── MAX98357A 功放 (I2S1 TTS) ──────────┐
│  GPIO  1 ─────┼────┼──── BCLK (位时钟)                      │
│  GPIO  2 ─────┼────┼──── WS (字选择)                      │
│  GPIO  3 ─────┼────┼──── DIN  (数据输入)                      │
│             │ │ VIN ──────────► 5V                   │
│             │ │ GND ──────────► 共地                │
│             │ │                                        │
│             │ └──────────────────────────────────────────┘
│             │
│             │ ┌──── UART 板间通信 (可选备用 → 板 A) ─────┐
│  GPIO 19 ─────┼────┼──── TX ────────► 板 A RX (交叉连接)    │
│  GPIO 20 ─────┼────┼──── RX ────────◄ 板 A TX (交叉连接)    │
│             │ │ 115200 bps  (默认走无线, 仅在无线失效) │
│             │ └──────────────────────────────────────────┘
└───────────────┘

注意：GPIO 26-37 被 Octal PSRAM 占用，不可复用。

OV2640 PWDN/RESET 接线说明：PWDN 与 RESET 均不占用 GPIO，在软件层 CAM_PIN_PWDN = -1、CAM_PIN_RESET = -1（见 tracker_config.h），硬件层直接将 PWDN 接 GND（常驻工作模式，高=休眠/低=工作）， RESET 接 3.3V 或悬空（低有效，正常工作需保持高电平）。
设计原因：ESP32-S3-N16R8 可用 GPIO 已被 DVP 数据线（D0–D7）、VSYNC/HREF/PCLK/XCLK、 SCCB I2C、ES7210 I2S/I2C、WS2812、舵机 PWM 等全部占满。其中 PCLK 占用 GPIO13，正是 PA_EN 必须从 GPIO13 迁移至 GPIO45 的原因。
如何启用软件 PWDN 控制：如需对摄像头进行软件掉电控制（低功耗场景），修改 PathFinder_Tracker/main/tracker_config.h 中的 CAM_PIN_PWDN 宏为目标 GPIO 编号即可，drv_ov2640.c 中 .pin_pwdn = CAM_PIN_PWDN 会自动生效。可选空闲 GPIO 仅剩 GPIO0（需注意 BOOT 约束）或扩展板新增的引脚。

I2C 设备地址总览
[td]

设备	地址	所属板	总线
AHT20	0x38	板 A	I2C-1
BMP280	0x76	板 A	I2C-1
MPU6050	0x68	板 A	I2C-1
HMC5883L	0x1E	板 A	I2C-1
AK8963 (MPU-9250 内置)	0x0C	板 A	I2C-1 (bypass)
CST3530	0x58	板 A	I2C-0
ES7210	0x40	板 B	I2C-1
OV2640 SCCB	0x30	板 B	I2C-0

多模态追踪工作流程
                                      ┌──────────────────┐                   │ 声源粗定位    │
                  │  ES7210 4ch 采集  │
                  │  GCC-PHAT 算法 │
                  │  输出: 0°~360° │
                  └────────┬─────────┘
                           │ 角度有效
                           ▼
                  ┌──────────────────┐
                  │  舵机粗调       │
                  │  Pan/Tilt 转向 │
                  │  声源方向       │
                  └────────┬─────────┘
                           │ 云台对准
                           ▼
                  ┌──────────────────┐
                  │  视觉精追踪    │
                  │  OV2640 人脸检测  │
                  │  ESP-DL 推理    │
                  │  坐标反馈微调 │
                  └────────┬─────────┘
                           │ 人脸锁定
                           ▼
                  ┌──────────────────┐
                  │  闭环保持       │
                  │  音频+视觉融合 │
                  │  丢失→搜索→重捕  │
                  └──────────────────┘

状态机：IDLE → ACOUSTIC_TRACK → FACE_TRACK → SEARCH → (循环)

已实现功能模块
板 A — PathFinder_EMOTE 固件
Phase 1：传感器 + 动态表情联动 ✅
[td]

模块	文件	功能
传感器驱动	drivers/drv_aht20.c/h、drv_bmp280.c/h、drv_mpu9250.c/h、drv_hmc5883l.c/h、drv_uv_adc.c/h	AHT20 温湿度、BMP280 气压海拔、MPU6050/9250 IMU、HMC5883L 磁力计、GUVA-S12SD UV
传感器管理	sensor_manager.c/h	双任务采样（env 1Hz + imu 25Hz），I2C-1 总线（GPIO12/14，400kHz），磁力计优先级 HMC5883L > AK8963
运动引擎	motion_engine.c/h	13 种运动事件检测（加减速、转向、颠簸、碰撞等）

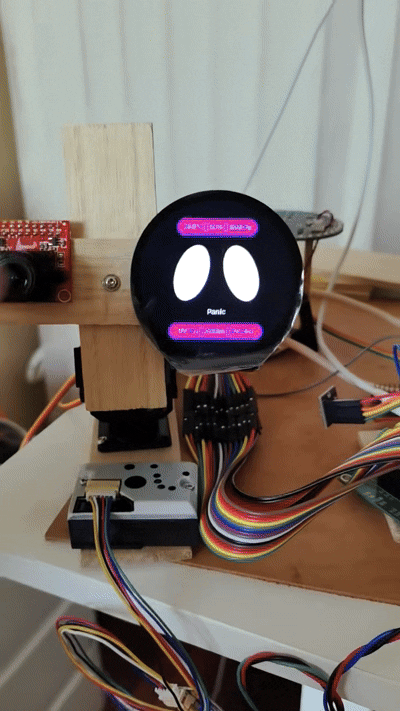

表情引擎	emote_engine.c/h	运动事件→EAF 表情映射（23 种动画），环境异常触发
BLE GATT	ble_gatt_server.c/h	C2 环境(1Hz)、C3 运动(25Hz)、C4 表情(on-change) Notify
LVGL UI	main.c、LCD.c、app_emote_assets.c	480×480 圆形屏、EAF 表情居中(330×330)、胶囊数据条
飞行仪表	flight_instruments.c/h	姿态指引仪 + 指南针/海拔/气压双页滑动
Wi-Fi 配网	wifi_config_manager.c/h、web_portal.c/h	BLE+Web 双模配网、NVS 存储、STA/AP 切换
配网 UI	provision_screen.c/h	4 状态 LVGL 覆盖层

Phase 5：Mesh 组网 ✅
[td]

模块	文件	功能
Mesh 节点	mesh_node.c/h	ESP-WIFI-MESH ROOT 节点（板 A），连接路由器
ESP-NOW	mesh_espnow.c/h	ESP-NOW 广播通道
协议	mesh_common/mesh_protocol.c/h	紧凑帧格式（MSG_TYPE+SEQ+LEN+PAYLOAD+CRC8）

板 B — PathFinder_Tracker 固件
Phase 1-2：声源定位 + 舵机云台 ✅
[td]

模块	文件	功能
ES7210 驱动	drivers/drv_es7210.c/h	I2C 配置 + I2S TDM 4ch 48kHz 采集
声源定位	audio/sound_localizer.c/h	GCC-PHAT 算法，4 通道→角度输出
舵机驱动	drivers/drv_servo.c/h	2×MG90S PWM 50Hz，Pan(0-180°) + Tilt(0-180°)
WS2812	drivers/drv_ws2812.c/h	36 LED 灯环，声源方向可视化
UART 通信	drivers/drv_uart_comm.c/h	板间通信 115200bps
状态机	tracker_state_machine.c/h	IDLE→ACOUSTIC_TRACK→FACE_TRACK→SEARCH 闭环

Phase 3：视觉追踪 + Web 预览 ✅
[td]

模块	文件	功能
OV2640 驱动	vision/drv_ov2640.c/h	DVP 8-bit 并行接口，SCCB I2C 配置
人脸检测	vision/face_detector.cpp/h	ESP-DL 推理，Core-1 独立任务
人脸追踪	vision/face_tracker.c/h	人脸坐标→舵机微调闭环
视觉任务	vision/vision_task.c/h	Core-1 capture→detect→publish，overwrite queue
Web 预览	vision/web_viewer.c/h	Wi-Fi AP + HTTP 摄像头实时预览

Phase 5：Mesh 组网 ✅ (已启用)
[td]

模块	文件	功能
Mesh 节点	comm/mesh_node.c/h	ESP-WIFI-MESH CHILD 节点（板 B），自动搜索 ROOT 并加入网络
ESP-NOW	comm/mesh_espnow.c/h	ESP-NOW 低延迟通道，附着 Mesh 信道
通信链路	comm/comm_link.c/h	三级 fallback 调度器（ESP-NOW > Mesh > UART） + 心跳上报
接收处理	main.c::handle_board_a_msg()	处理 A 板下发的 MSG_SERVO_CTRL/MSG_MODE_SWITCH 指令
协议	comm/mesh_protocol.c/h	共享消息协议（与板 A 一致）
Web Viewer 互斥	main.c::app_main()	Mesh 启动成功时自动跳过 web_viewer_start()，避免 WiFi 占用冲突

CHILD 节点配置说明：B板作为 CHILD 不需要路由器 SSID/密码，仅需共享的 MESH_ID 和 MESH_AP_PASSWD 即可搜索并加入 ROOT 构建的 Mesh 网络。原先注释「Mesh需要路由器SSID/PASSWORD配置」为误解，已修复。

Flutter App — PathFinder_Dashboard
[td]

层	目录	核心内容
BLE 通信	core/ble/	ReactiveBleService、BLE Codec（对齐 ESP32 C 结构体）、UUID 常量
数据持久	core/storage/	Drift SQLite（Env/Motion/Emote 三表）、DAO、CSV 导出

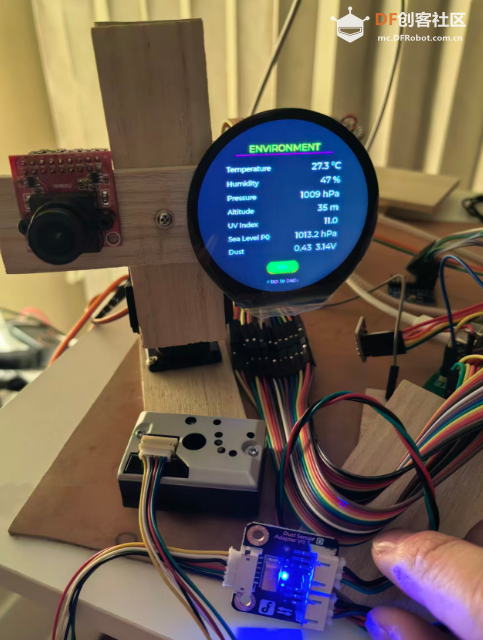

环境页	features/environment/	5 Metric Card + fl_chart 折线图
运动页	features/motion/	姿态指示器 + IMU 波形 + 事件时间轴
表情页	features/emote/	23 个 EAF 动画展示 + 映射表
连接面板	features/connection/	底部弹窗扫描/连接/状态指示
状态管理	shared/providers/	Riverpod（sensor_provider + ble_provider）
主题	app/theme/	Racing Dark 赛车暗色 + EMA 胶囊风格

技术栈
ESP32 固件端
[td]

层	技术	版本	用途
SDK	ESP-IDF	v6.0+	官方开发框架
GUI	LVGL	8.3.11	嵌入式图形库
动画	EAF	ESP-IDF component	表情动画播放器
AI	ESP-DL	espressif 组件	人脸检测推理
存储	NVS	ESP-IDF native	非易失性存储
BLE	NimBLE	ESP-IDF native	低功耗蓝牙
Mesh	ESP-WIFI-MESH	ESP-IDF native	板间组网
ADC	esp_adc	ESP-IDF v6.0	ADC 校准 API

Flutter App 端
[td]

层	库	版本	用途
框架	Flutter	>=3.8.0	Android 应用框架
状态管理	flutter_riverpod	^2.6.1	编译时安全流式数据
BLE	flutter_reactive_ble	^5.3.1	纯 Dart BLE 通信
图表	fl_chart	^0.70.2	折线图/波形图
数据库	drift	^2.22.1	类型安全 SQL ORM
导航	go_router	^14.8.1	声明式路由
权限	permission_handler	^11.3.1	Android 运行时权限

BLE 通信协议
GATT Service 结构
Service UUID: 0000fe00-0000-1000-8000-00805f9b34fb├── C2 Environment Data (NOTIFY @1Hz) UUID: 0000fe02-...├── C3 Motion Data (NOTIFY @25Hz) UUID: 0000fe03-...├── C4 Emote State (NOTIFY @on-change) UUID: 0000fe04-...

数据帧格式

C2 环境数据帧（16 字节）

[td]

Offset	Field	Type	Unit	说明
0	temperature	int16	0.01°C	温度
2	humidity	uint16	0.01%	湿度
4	pressure	uint32	Pa	气压
8	altitude	int32	m	海拔
12	uv_index	uint16	0.01	UV 指数
14	reserved	uint16	-	保留

C3 运动数据帧（44 字节）

[td]

Offset	Field	Type	Unit	说明
0	accel[3]	float[3]	g	加速度 X/Y/Z
12	gyro[3]	float[3]	°/s	陀螺仪 X/Y/Z
24	roll	float	°	Roll 角
28	pitch	float	°	Pitch 角
32	yaw	float	°	Yaw 角
36	event_id	uint8	-	运动事件 ID（0~12）
37	reserved	uint8[7]	-	保留

C4 表情状态帧（8 字节）

[td]

Offset	Field	Type	说明
0	emote_id	uint8	表情动画 ID（0~22）
1	name_len	uint8	表情名称长度
2-7	name	char[6]	表情名称

Mesh 板间消息协议
帧格式: [MSG_TYPE(1)][SEQ(1)][PAYLOAD_LEN(1)][PAYLOAD(0~246)][CRC8(1)]最大帧长: 250 字节（兼容 ESP-NOW 限制）消息类型: 0x01 MSG_ANGLE_DATA 声源角度 (B→A) 0x02 MSG_TRACK_STATE 追踪状态 (B→A) 0x03 MSG_FACE_INFO 人脸信息 (B→A) 0x04 MSG_SERVO_CTRL 舵机控制 (A→B) 0x05 MSG_MODE_SWITCH 模式切换 (A→B) 0x10 MSG_HEARTBEAT 心跳 (B→A, 500ms)

运动事件映射表
[td]

ID	事件	触发条件	表情
0	急加速	Accel > 0.3g	confident_08
1	急减速	Accel < -0.3g	shocked_05s
2	正常加速	0.1g < Accel < 0.3g	smile_05s
3	正常减速	-0.1g > Accel > -0.3g	sigh_20s
4	左转	Gyro_Z > 30°/s	shy_20s
5	右转	Gyro_Z < -30°/s	shy_20s
6	急左转	Gyro_Z > 60°/s	panic_05s
7	急右转	Gyro_Z < -60°/s	panic_05s
8	上坡	Pitch > 10°	leisure_05s
9	下坡	Pitch < -10°	investigate
10	颠簸	Accel variance > 0.2g²	mock_05s
11	碰撞	Accel peak > 2g	angry_20s
12	静止	Motion < threshold	asleep_215s

表情动画列表（23 个）
[td]

ID	文件名	中文名	ID	文件名	中文名
0	angry_20s	生气	12	ponder_05s	沉思
1	asleep_215s	睡着	13	question_05s	疑问
2	badminton_12	打羽毛球	14	sad_05s15s	悲伤
3	confident_08	自信	15	shocked_05s	震惊
4	cry_10s_20s	哭泣	16	shy_20s	害羞
5	investigate	专注调查	17	sigh_20s	叹气
6	laugh_05s_10	大笑	18	smile_05s	微笑
7	leisure_05s	休闲	19	smile_static	微笑静止
8	mock_05s	嘲讽	20	snigger_10s	窃笑
9	music_25s	听音乐	21	yawn_20s	打哈欠
10	mute_05s	无语	22	yummy_20_s	享受
11	panic_05s_15	恐慌

硬件平台规格
板 A — TK021F2699
[td]

参数	规格
主控	ESP32-S3-WROOM-1（16MB Flash, 8MB Octal PSRAM 80MHz）
LCD	ST7701S RGB565 圆形屏 480×480
触摸	CST3530 电容触摸（I2C 0x58）
传感器	AHT20 + BMP280 一体模块、GY-521 MPU6050、HMC5883L 磁力计、GUVA-S12SD UV
LED	WS2812 RGB 灯环

板 B — ESP32-S3 N16R8
[td]

参数	规格
主控	ESP32-S3-WROOM-1（16MB Flash, 8MB Octal PSRAM）
麦克风	ES7210 4 通道 MEMS 麦克风阵列（I2C 0x40, I2S TDM 48kHz）
摄像头	OV2640 DVP 8-bit（SCCB I2C, XCLK 16MHz）
舵机	2× MG90S（Pan 水平 + Tilt 垂直，PWM 50Hz）
灯环	WS2812 × 36 LED（RMT 驱动）
功放	MAX98357A（I2S1 TTS 语音输出）
AI	xiaozhi-esp32 语音助手（预留）
