本文是关于作者从零开始制作一台mini格斗机器人的建造日志。项目名称为“小饭盒”，使用1.5毫米厚的不锈钢方管手工制作车身，并解决了电路连接问题。最终完成了一台灵活度较差但有一定破坏力的横转机器人。适合青少年科创比赛和机器人社团活动。
|

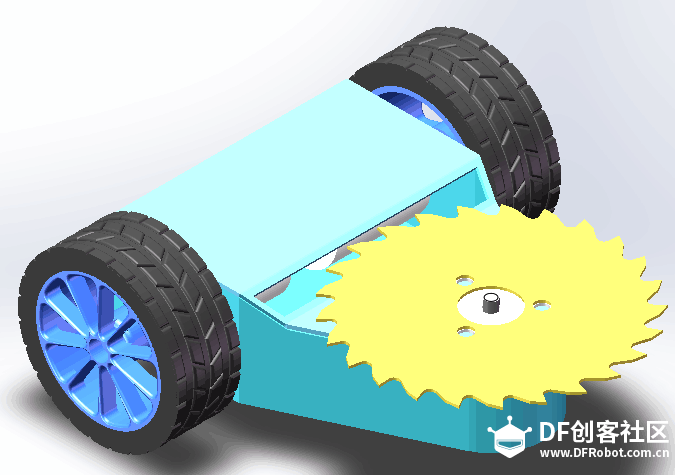

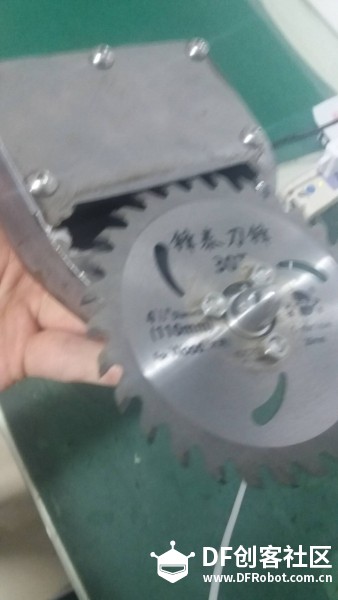

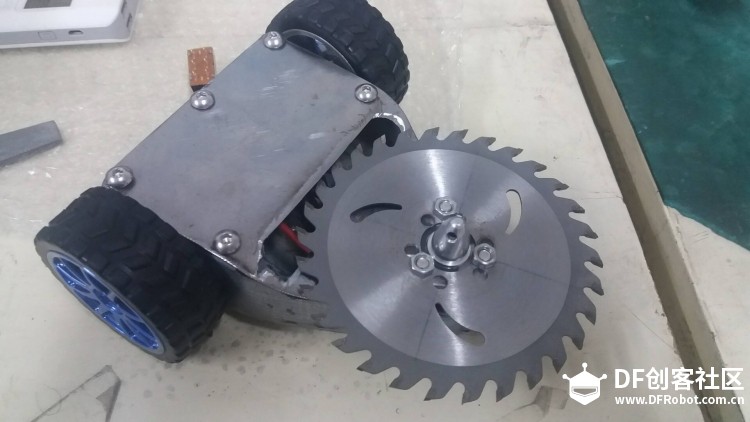

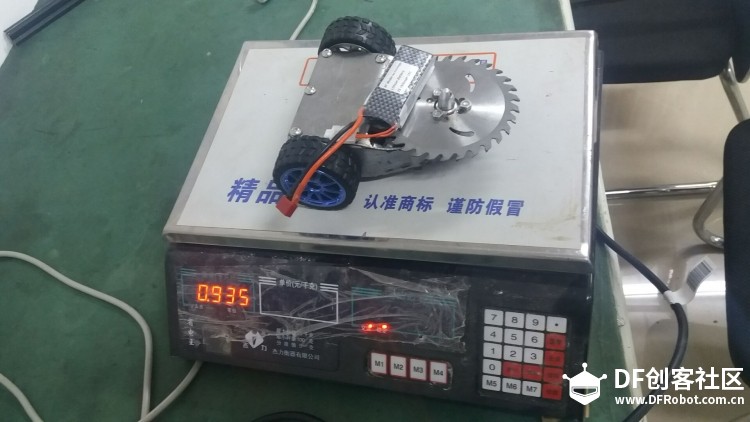

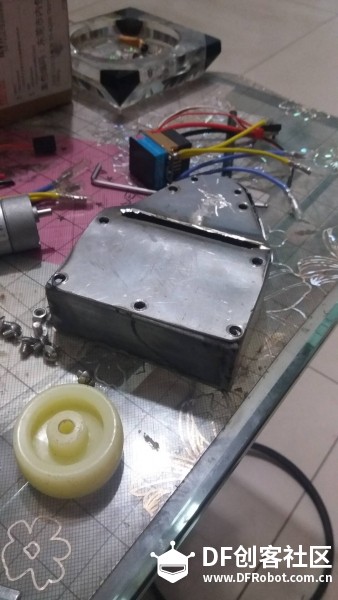

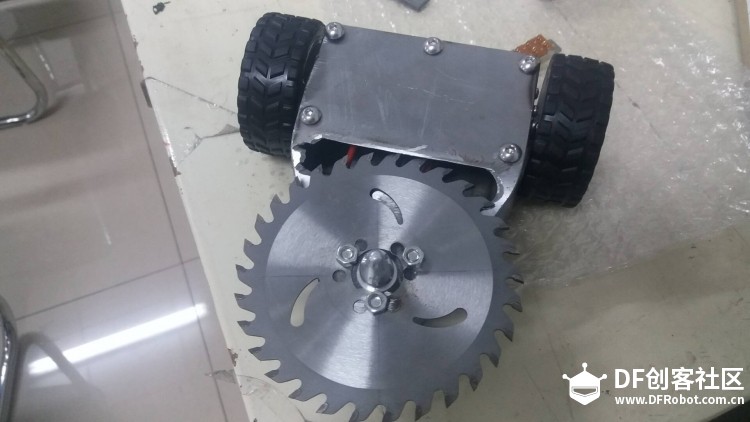

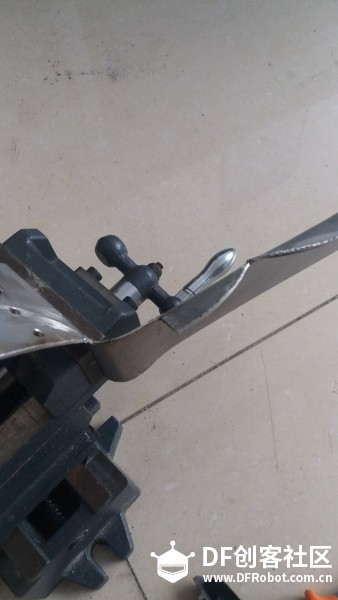

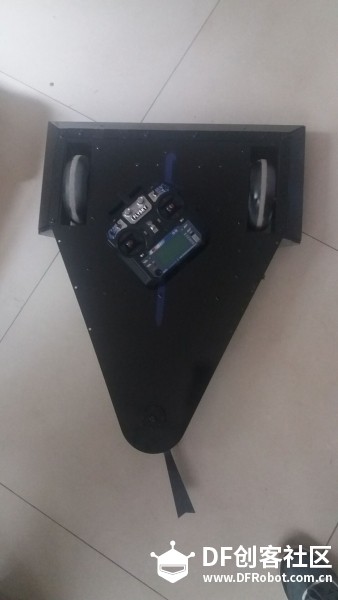

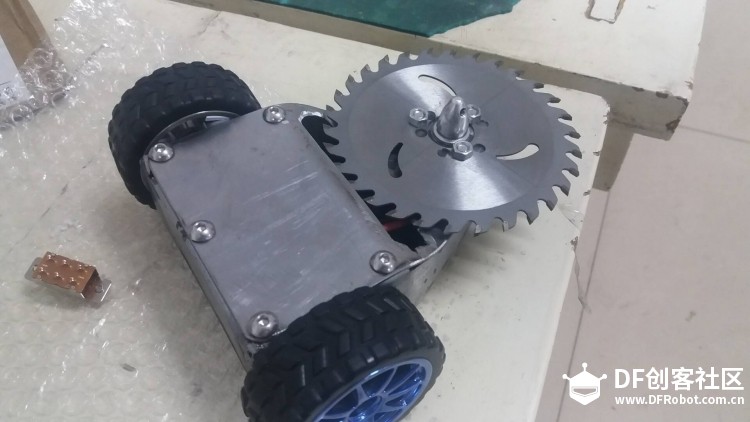

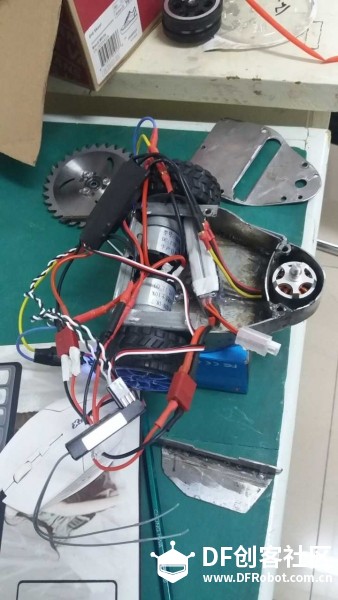

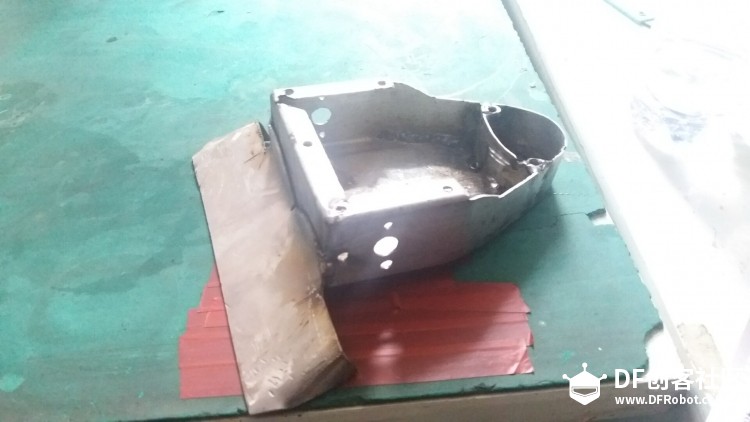

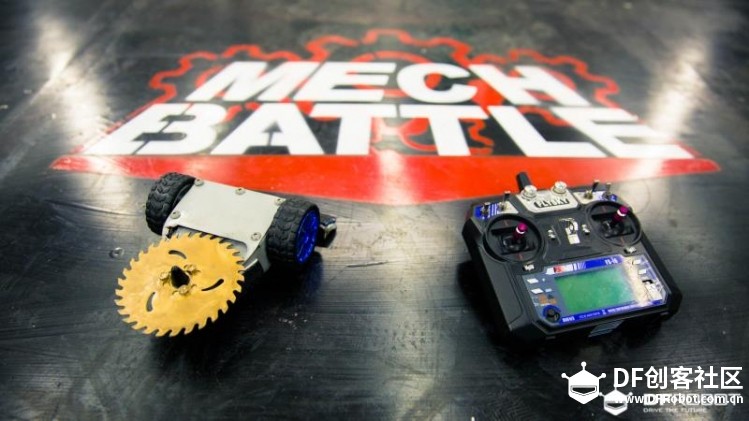

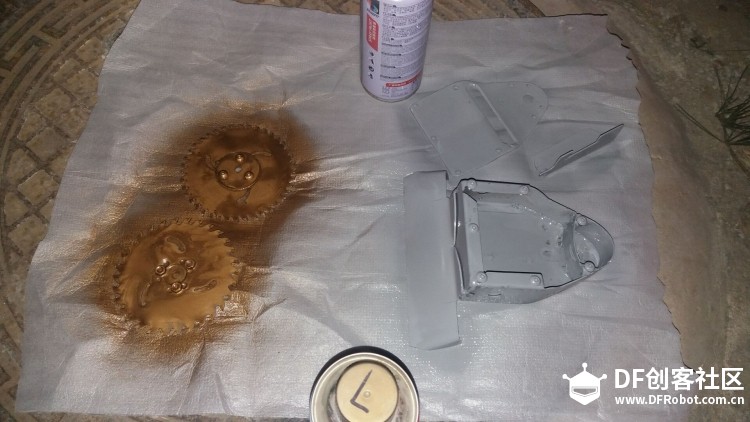

大家好！第一次搞机，第一次发帖，我是格斗机器人界的小白，有哪里做的不好的，希望大家在评论区指出！这次报名通道是穆国志老穆告诉我的，我很感激这个好哥们，有很多界内的东西都是他告诉我的，好兄弟一起走！:lol MechBattle首轮比赛视频 下面就来介绍一下我这个mini格斗车  我这个小车是今年的正月十五那天才开始做，我的父亲是搞建筑的，有很多结构受力的东西有很多他都研究得很透彻，去年年末寒假的时候，我和我爸一起做了一辆十五公斤级的横转Oathkeeper(后面可能会发一个关于它的帖子）  通过做这个车，我也学到不少东西。这次我的车用的材料就是建筑行业用的方管（1.5毫米厚的不锈钢材质），可以说全部都是手撸出来的。。。我爸帮忙焊接的，车身的建造几乎都是拜托我爸的，他也被我成功带入格斗机器人这个大坑。  我从一开始接触格斗机器人，看了很多视频，对横转有种崇拜感，简单暴力，我那台十五公斤的就是一台横转，这次这个小饭盒也是横转（它长得像个小饭盒）  小饭盒做好了但仍然有很多不足之处，重量竟然不到一公斤  最后几天了，不知道可以再重新折腾一个吗，学生党，课多的一批，无奈啊！请各位大哥，对小饭盒手下留情！   。。 一把心酸泪，忍不住要更新了。。。终于放假了，掏出电脑想把小饭盒画出来渲染一下，只不过这色调很难看了。  建模的过程中，想去激光切割折弯一台新的小饭盒，后来打消了这个念头，既然当初选择了徒手撸铁，就要一撸到底，看着小饭盒不到一公斤的弱小身躯再看看群里大神各种滚筒和砍脚刀，一丝凉意涌上心头。。。再三犹豫下，又手撸了一个小后铲。  测试好遥控以后，发现一个尴尬的问题，电路塞不下去了，为了节省内部体积，把线都剪短以后重新接头  最后终于塞进去了，很挤 后铲是去我们学校的工训中心找焊工师傅帮忙焊接的，技术杠杠的  现在夜黑风高，小饭盒在外面喷漆  本身小饭盒搭载的是520低速电机，灵活度很差，昨天调遥控的时候，发现买的有刷电调是单向不带刹车的。。。简直是噩耗，新买的电调还在顺丰的飞机上，希望可以在踏上去上海的火车前调好（只想苟到表演赛） 未完，待续。。。 小饭盒建造日志后续 出发去上海的前一晚，我测试了所有的东西，完好无损，有一定的破坏力这个是视频链接和两张效果图 http://v.youku.com/v_show/id_XMz ... ae718be6618a7020a25   可是第二天到了场地以后发现我的轮子摩擦力不够，在王大师的帮助下我又赶紧定了一个摩擦更好的弹簧，在忐忐忑忑中迎来了抽签仪式，可是那时轮子还没到，幸运的是，和我对战的那对父子，人特别好，同意在第一轮最后一场臂比，让我有足够的时间换轮胎。正式比赛开始时，虽然我移动得比较慢，但我的武器起转比较快，我进攻两次之后，武器突然停转，武器卡在顶盖上，好在小朋友比较友好没有继续进攻，也没导致小饭盒受伤       难忘第一次造机和比赛的经历，感谢各位老铁的帮助和支持！！！ 下次带来不一样的饭盒和大家见面。 |
