用三色电子墨水屏做一个假笑胸牌
2018-08-111.4万
精华项目
AI 快速预览详细
这个项目使用FireBeetle三色电子墨水屏和ESP32微控制器制作一个假笑胸牌。按下按钮切换画面，断电后画面可保持半年。屏幕通透性好，信息跃然于纸上。需要的材料包括FireBeetle三色电子墨水屏、ESP32微控制器、微型3.3v锂电池和高帽按钮。通过位图转数组操作，将图片转化为电子墨水屏显示的数组。最终效果是一个创意展示胸牌，适合客户见面时佩戴。
|

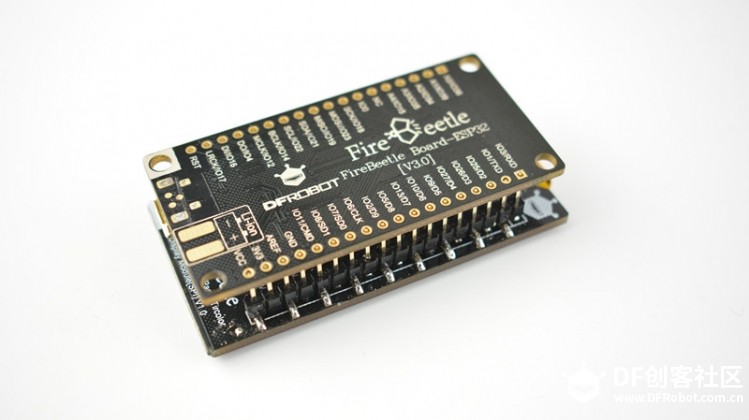

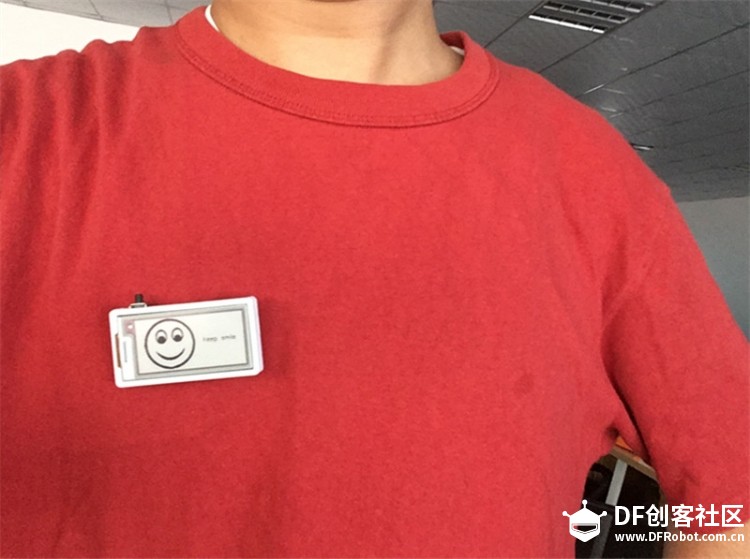

用三色电子墨水屏做一个假笑胸牌 献丑献丑，如有雷同，还请见谅！ 按下通电，切换画面；弹起断电，画面可保持半年。屏幕通透性很棒，信息跃然于纸上，好东西，为dfrobot点赞。   需要用要的材料： FireBeetle 三色电子墨水屏（黑白红）链接 FireBeetle 萤火虫 ESP32微控制器链接 微型3.3v锂电池 1枚 高帽按钮 1个 连接原理图（图省略）： 电池+→按钮左脚 按钮右脚→esp32+ esp32-→电池- 电子墨水屏与esp32扣合   电子墨水屏显示图片，我是跟着产品维库里的指导做出来的，先用windows画图板画出bmp单色图，然后再用产品维库里的转换软件，将图片转化成数组。整个代码主要是图片转成的数组，所以在此省略了。 位图转数组操作，见电子墨水屏产品维库 在烧录程序后，用3d打印的外壳打出来装上，在胸牌背面安上别针，就完成了。 每次见客户的时候我都戴着这个胸牌：  |
