本文介绍了如何使用掌控板和8x8 RGB全彩LED柔性点阵屏实现多种创意显示效果。该点阵屏支持单总线控制，仅需一根管脚即可控制所有LED，并且模块支持级联控制，可以多个模块同时控制。通过Arduino库，用户可以轻松实现LED颜色控制。文中展示了红色爱心和心跳效果的实现方法。

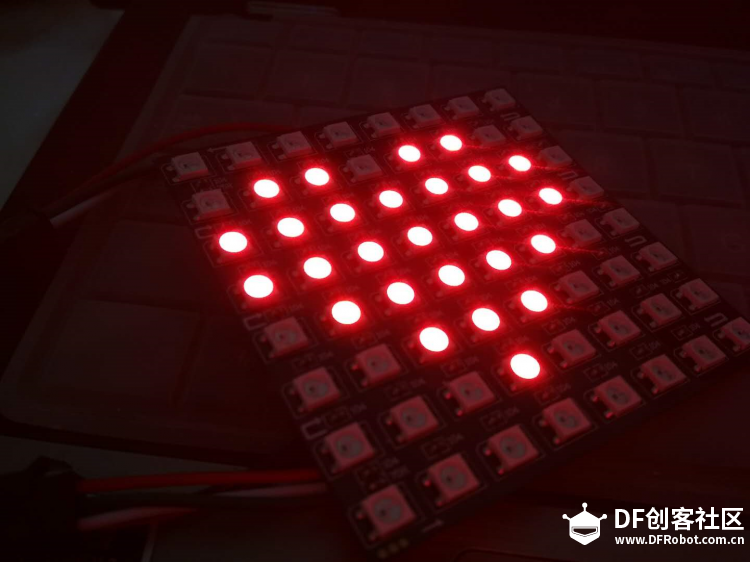

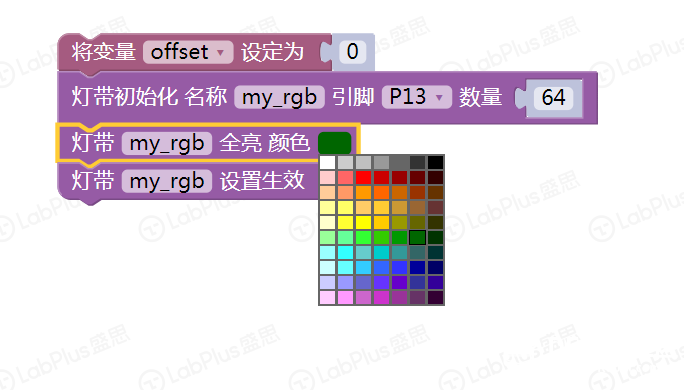

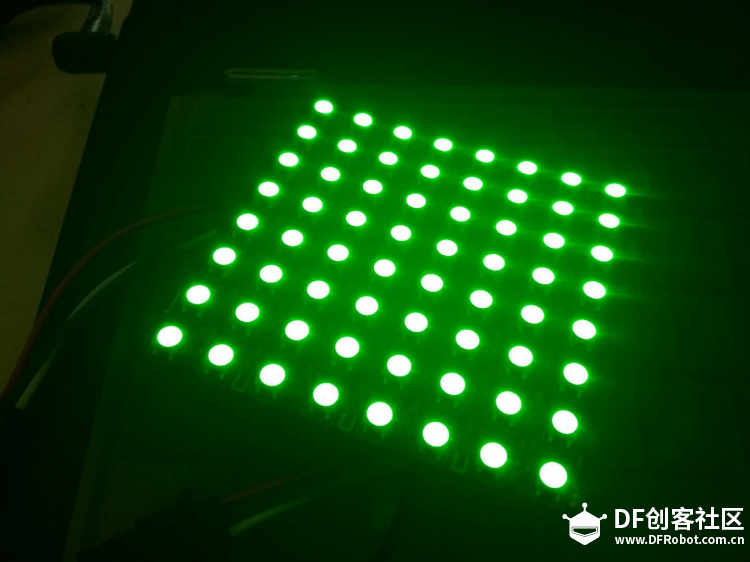

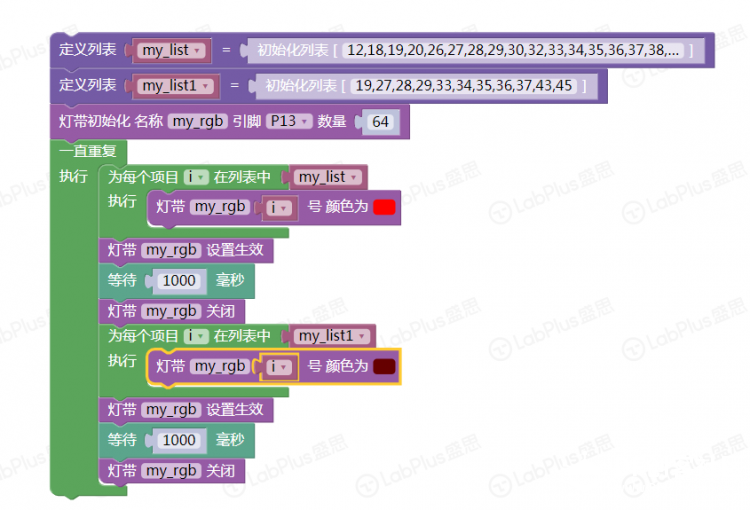

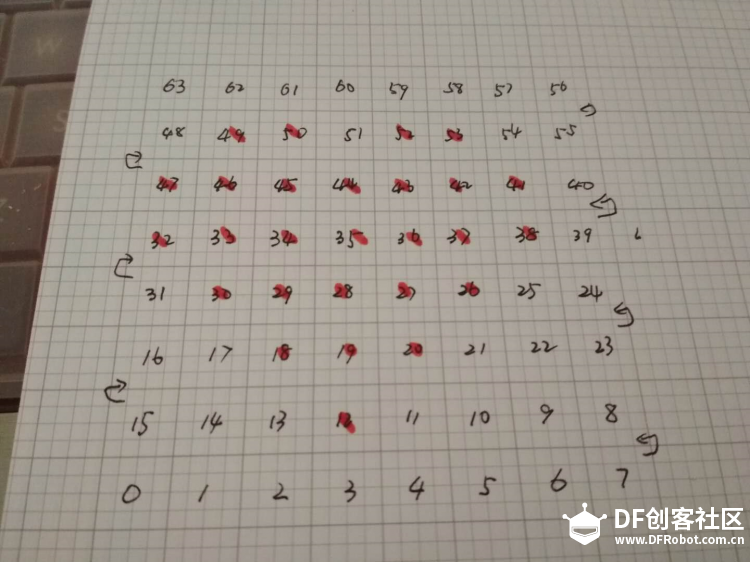

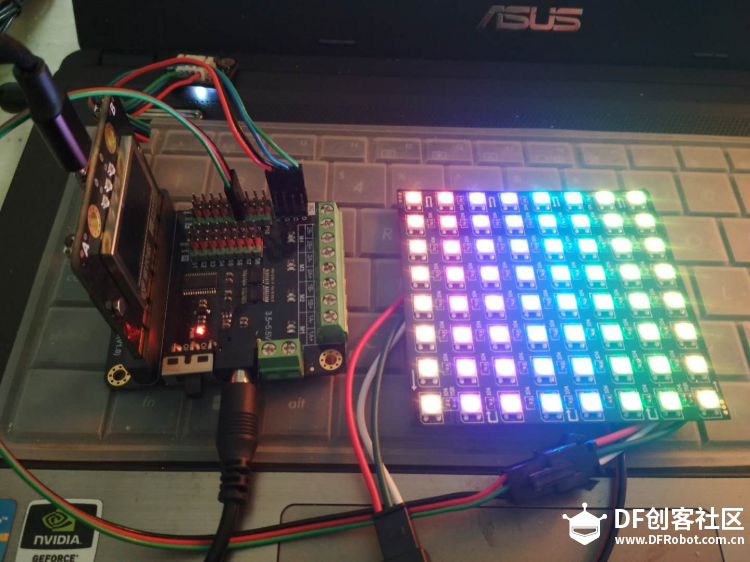

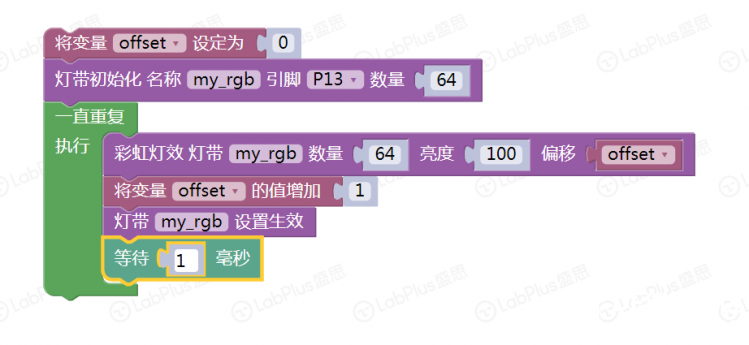

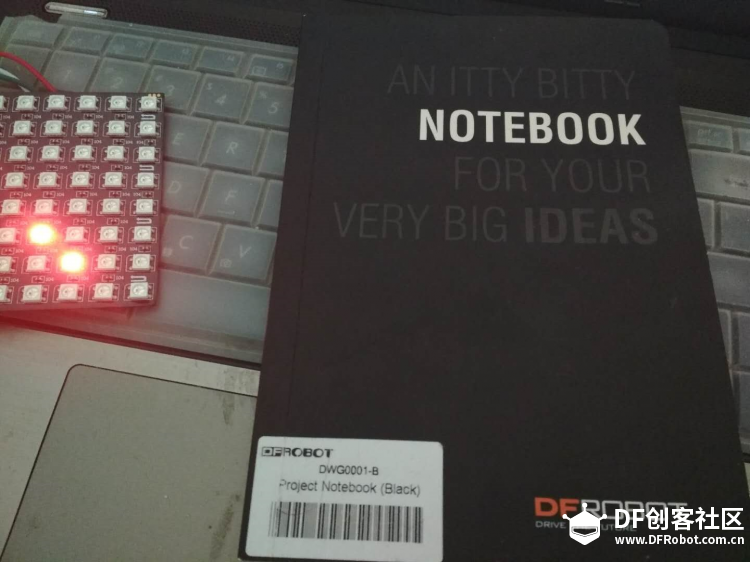

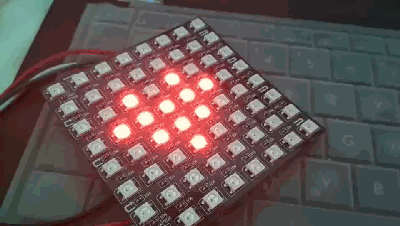

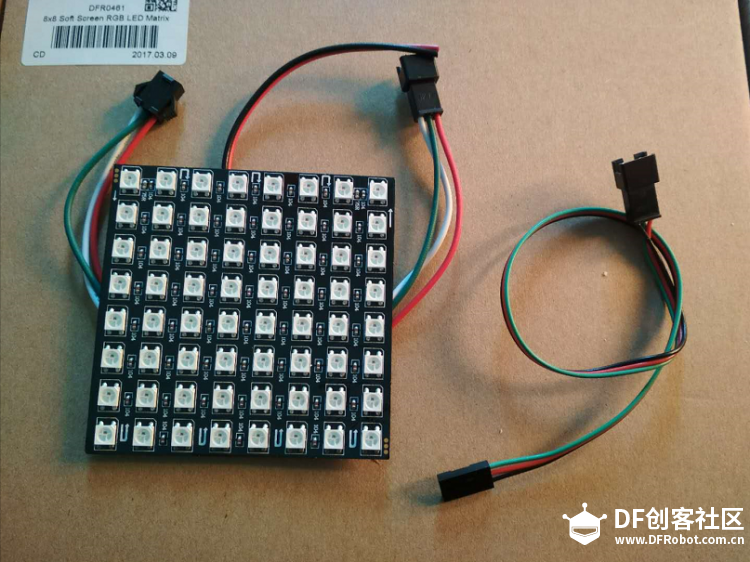

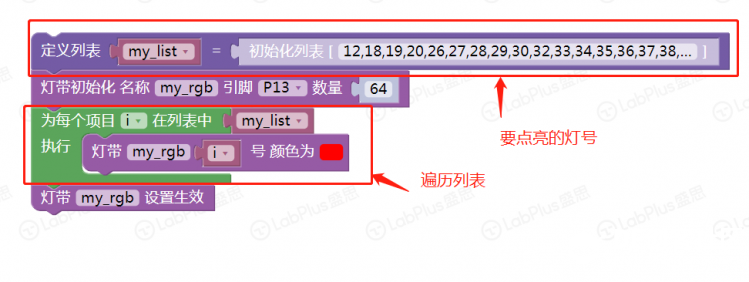

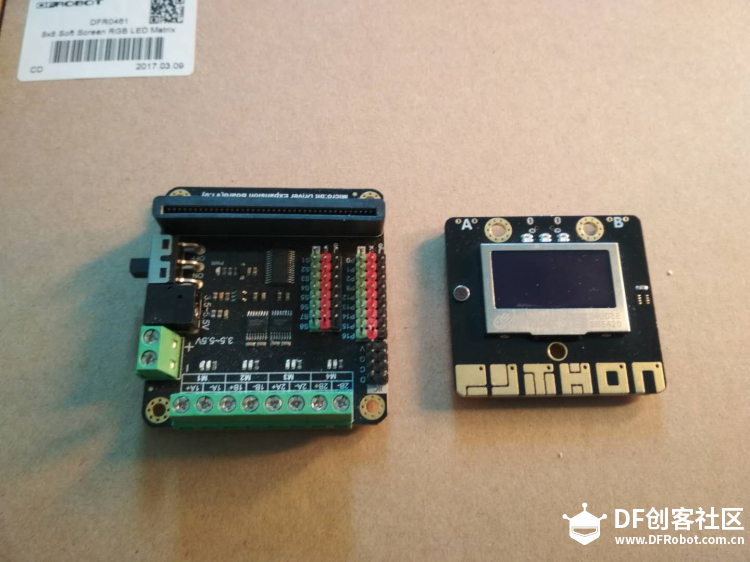

 手上有一块 这是一款8x8 RGB全彩LED柔性点阵屏，支持单总线控制，仅需一根管脚即可控制所有LED，并且模块支持级联控制，可以多个模块同时控制，不占用管脚资源。模块采用LED专用主控芯片SK6812，每个LED拥有独立地址位，可以单独控制，并且每一个RGB像素点可实现256级亮度显示，完成16777216种颜色显示，扫描频率不低于400Hz。 我们专为这个模块定制了统一的Gravity接口，无需焊接，就可以直插Gravity扩展板。再配上开源的Arduino库，仅需一根管脚，就可以轻松实现LED颜色控制。 每个模块支持级联控制，可以把第二个模块的DIN接到第一个模块的DOUT的位置，以此类推，把所有的模块串接起来，组成一个更大的屏幕！当然4块以上就建议使用外接电源了。  尝试用掌控点亮它 器材   点阵屏接13 扩展板供电 移动的彩虹灯测试   单色灯测试  挺漂亮的  可以做些什么来玩呢 灯笼 夜灯 体感控制 触摸控制 声光控 手机blynk物联控制 类似的项目玩过了 都可以 但不够新鲜 显示一个爱心如何 一个字 跳动的心 变化的字 这些还有没玩过 可以试试 如何做呢 思考中…… 1 红色的爱心 献给DF的ASH，粒子，KIKI DF工程本  点点  程序  代码 [mw_shl_code=applescript,true]from mpython import * import neopixel my_rgb = neopixel.NeoPixel(Pin(Pin.P13), n=64, bpp=3, timing=1) my_list = [12,18,19,20,26,27,28,29,30,32,33,34,35,36,37,38,41,42,43,44,45,46,47,49,50,52,53] for i in my_list: my_rgb = (255, 0, 0) my_rgb.write()[/mw_shl_code] 效果  2 心跳   先这样吧  |
