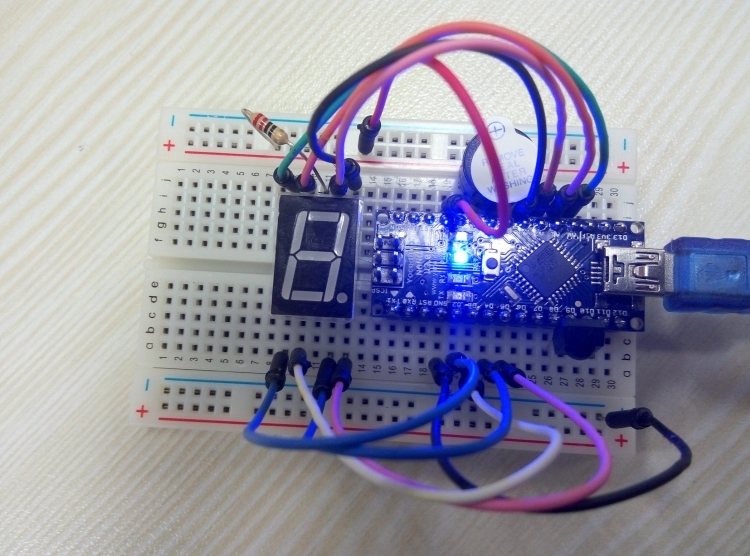

【简介】做了一个简单红外遥控显示器，主要功能：用红外遥控模块控制数码管显示0-9十个数字；每按动一次，数码管闪灭一次，同时蜂鸣器叫一声。接线完成图如下

【器材】Arduino Nano，共阳一位数码管，50-220之间电阻，红外遥控套件，蜂鸣器，面包板，面包线
【原理】电路原理图如下

【接线】接线示意图如下

【程序】代码程序如下

#include<IRremote.h>//红外遥控库函数
/********************************设置变量********************************/
#define IR_IN  8  //红外接收：D8
IRrecv irrecv(IR_IN);
decode_results results;

//设置控制各段的数字I/O脚
int a=16;//模拟口的A2，以下同
int b=17;
int c=4;
int d=3;
int e=2;
int f=15;
int g=14;
int dp=5;

//以下用数组给数码管管脚、0-9十个数字赋值
byte segs[7] = { a, b, c, d, e, f, g };//除了小数点的7笔划段
byte seven_seg_digits[10][7] = { { 1,1,1,1,1,1,0 },  // = 0
                                 { 0,1,1,0,0,0,0 },  // = 1
                                 { 1,1,0,1,1,0,1 },  // = 2
                                 { 1,1,1,1,0,0,1 },  // = 3
                                 { 0,1,1,0,0,1,1 },  // = 4
                                 { 1,0,1,1,0,1,1 },  // = 5
                                 { 1,0,1,1,1,1,1 },  // = 6
                                 { 1,1,1,0,0,0,0 },  // = 7
                                 { 1,1,1,1,1,1,1 },  // = 8
                                 { 1,1,1,1,0,1,1 }   // = 9
                             };
/**************************译码输出子函数******************************/
//执行译码结果函数，输出用灯光、数码管显示，必要可以加蜂鸣器
void remote_deal(void)
{
  switch(results.value)
  {
    case 0xFFA25D: //左上角的电源开关按键
      init_wire();//数码管熄灭
      buzzer_led();//蜂鸣器鸣叫
    break;
//以下显示所按的数字
   case 0xFF6897://显示0
     lightSegments(0);
   break;
   case 0xFF30CF://1
    lightSegments(1);
   break;
   case 0xFF18E7://2
    lightSegments(2);
   break;
   case 0xFF7A85://3
    lightSegments(3);
   break;
   case 0xFF10EF://4
    lightSegments(4);
   break;
   case 0xFF38C7://5
    lightSegments(5);
   break;
   case 0xFF5AA5://6
    lightSegments(6);
   break;
   case 0xFF42BD://7
    lightSegments(7);
   break;
   case 0xFF4AB5://8
    lightSegments(8);
   break;
   case 0xFF52AD://显示9
    lightSegments(9);
   break;
  }
}
/***************************初始化设置函数******************************/
void setup() {
  irrecv.enableIRIn();// 启动红外解码
  unsigned char i;
  for(i=2;i<=19;i++)
  {
    pinMode(i,OUTPUT);//设置2～19引脚为输出模式
   }
  //pinMode(LED_RED,OUTPUT);//设置与红灯连接的引脚为输出模式
  pinMode(IR_IN,INPUT);//设置红外接收引脚为输入
  digitalWrite(9,LOW);//为红外接收头的接地端，节省连接的导线
  digitalWrite(10,HIGH);//为红外接收头的+端，节省连接的导线
  digitalWrite(18,HIGH);//A4，为蜂鸣器-
  digitalWrite(19,HIGH);//A5，为蜂鸣器-，蜂鸣器可接在A4、A5中的任何一个
  Serial.begin(9600);//在计算机的串口窗口里面观察键码值，需要打开串口窗口
}
/***************************主函数（循环）******************************/
void loop()
{
  if(irrecv.decode(&results)) //解码成功，把数据放入results变量中
  {
     remote_deal();   //执行译码结果
     //以下是观察键码值的程序：
     Serial.println("ir_code");
     Serial.println(results.value, HEX);//显示十进制
     irrecv.resume();
  }
}
/***********************熄灭数码管全部笔画子函数************************/
void init_wire()
{
  for (int i=0;i<7;i++)
{
    digitalWrite(segs[i], HIGH);
    }
  digitalWrite(dp,HIGH);
 }
/************************点亮对应数字的数码管0-9*************************/
void lightSegments(int x)
{
  for (int i=0;i<7;i++)
{
  digitalWrite(segs[i], 1-seven_seg_digits[x][i]);
   }
  buzzer_led();//蜂鸣器函数，数码管眨眼
  for (int i=0;i<7;i++)
{
    digitalWrite(segs[i], 1-seven_seg_digits[x][i]);
  }
}
/********************蜂鸣器函数，同时数码管眨眼**********************/
void buzzer_led()
{
  delay(20);//数码管亮
  init_wire();//数码管熄灭
  digitalWrite(18,LOW);//蜂鸣器响
  digitalWrite(19,LOW);//蜂鸣器响
  delay(80);//响持续时间
  digitalWrite(18,HIGH);//蜂鸣器停
  digitalWrite(19,HIGH);
 }
