[ESP8266/ESP32] 【FireBeetle 2 ESP32-C5】IIC驱动SHT40

要实现智能家居的HomeAssistant的数据传输，我们首先要找一个数据来源，这个就是本次测试使用的传感器模块，主要基于的是SHT40传感器，这类模块也有很多，各大厂家也都有对应的模块。
SHT4x是一个数字传感器平台，用于测量不同精度等级的相对湿度和温度。其I2C接口提供多个预配置的I2C地址，同时保持超低功耗预算(0.4 μW)。电源修剪的内部加热器可以在三个加热级别使用，从而使传感器在苛刻的环境中运行。四针双平面无引线封装适用于表面贴装技术(SMT)加工，包括可选的封装上专利PTFE[1]膜或可拆卸的保护罩。根据ISO17025的传感器特定校准证书，可通过唯一序列号识别。

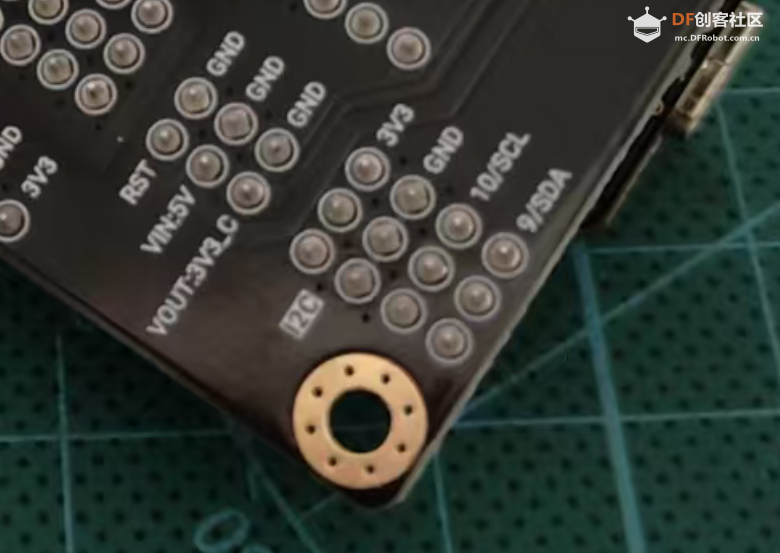

这里也同时测试一下IIC引脚的功能，C5套件中对IIC也进行了引出，这里可以看出IIC所使用的引脚主要是9脚和10脚：

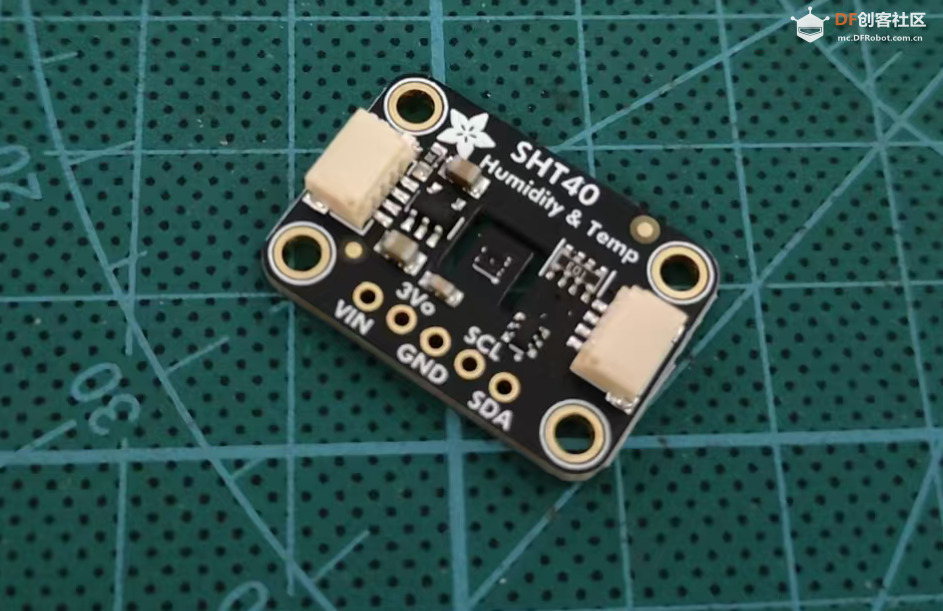

   传感器板子上的接口是Qwiic接口，实际上就是SH1.0的4 针 JST 连接器，其中包括以下线路：
            3.3 VDC
            GND
            SDA：串行数据
            SCL：串行时钟

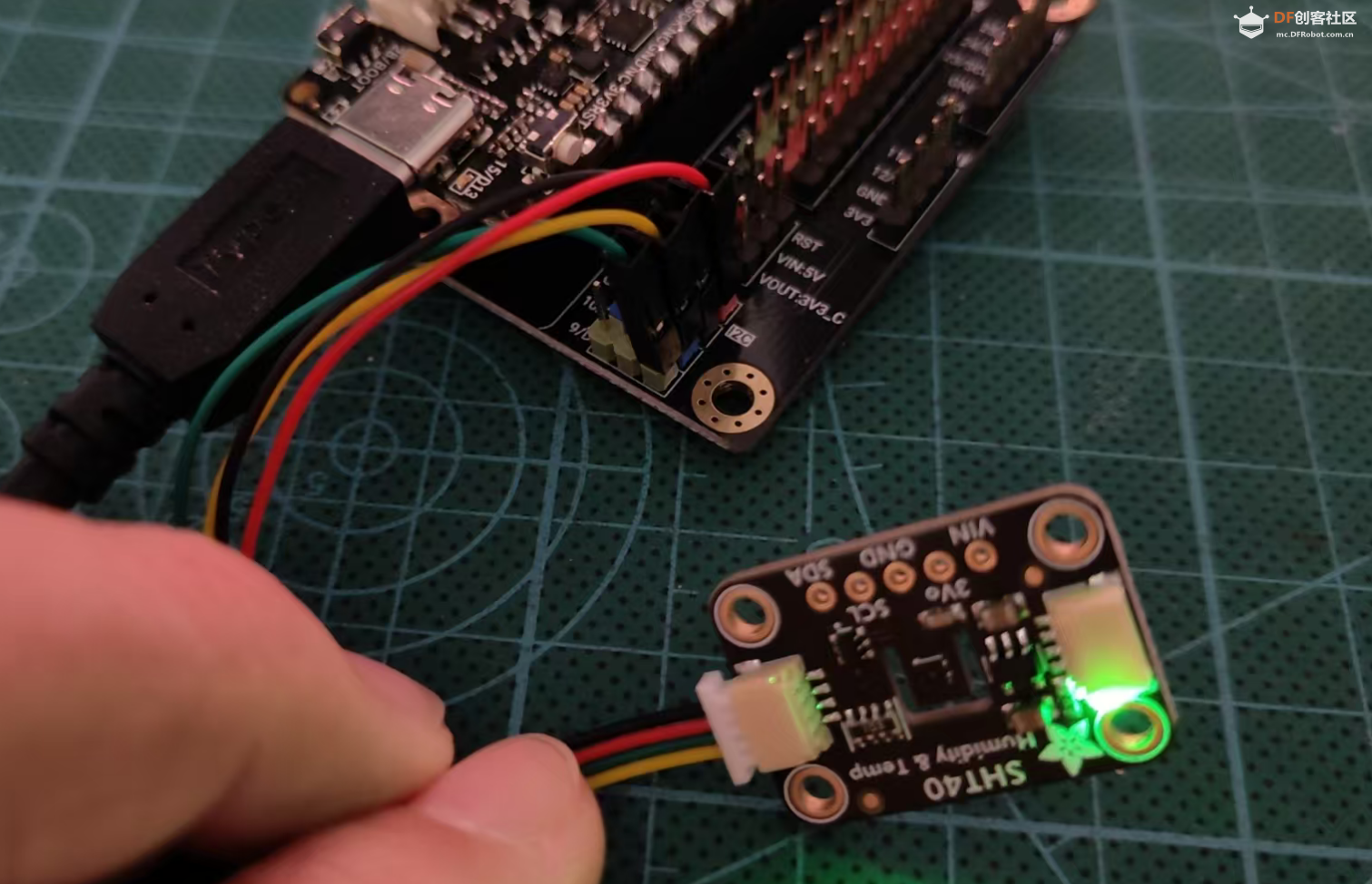

   我们需要一个SH1.0转杜邦插母的连接线，整体的连接如下：

3.3 VDC	3.3V
GND	GND
SDA	9脚/D
SCL	10脚/C

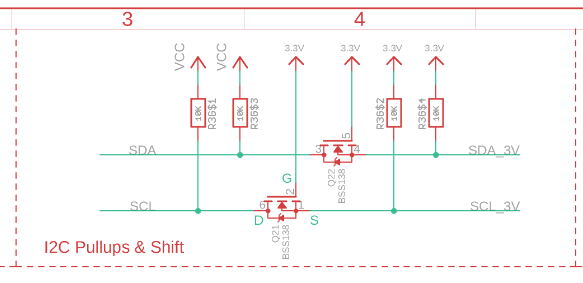

我们还要确认一下，上拉情况，IIC是必须上拉的：

经过查验C5套装并没有上拉，不过传感器开发板上有引脚电平适配，有上拉，实际连接如下：

接下来我们就开始安装对应的库文件：

测试代码如下：

#include <Wire.h>
#include "Adafruit_SHT4x.h"

int led = 15;
Adafruit_SHT4x sht4;

void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);
  while (!Serial) {
    ; // wait for serial port to connect. Needed for native USB port only
  }

  Wire.begin(9, 10); // GPIO9 为 SDA，GPIO10 为 SCL
  Serial.println("I2C initialized");

  pinMode(led,OUTPUT);
  digitalWrite(led,HIGH);

  if (! sht4.begin(&Wire)) {
    Serial.println(F("SHT40 sensor not found!"));
    while (1) ;
  }
   else
  {
    Serial.print(F("SHT40 detected!\t"));
    Serial.print(F("Serial number:\t"));
    Serial.println(sht4.readSerial(), HEX);
  }

  sht4.setPrecision(SHT4X_HIGH_PRECISION);
  switch (sht4.getPrecision()) {
     case SHT4X_HIGH_PRECISION:
       Serial.println(F("SHT40 set to High precision"));
       break;
     case SHT4X_MED_PRECISION:
       Serial.println(F("SHT40 set to Medium precision"));
       break;
     case SHT4X_LOW_PRECISION:
       Serial.println(F("SHT40 set to Low precision"));
       break;
  }
// 6 different heater settings
  sht4.setHeater(SHT4X_NO_HEATER);
  switch (sht4.getHeater()) {
     case SHT4X_NO_HEATER:
       Serial.println(F("SHT40 Heater turned OFF"));
       break;
     case SHT4X_HIGH_HEATER_1S:
       Serial.println(F("SHT40 Heater: High heat for 1 second"));
       break;
     case SHT4X_HIGH_HEATER_100MS:
       Serial.println(F("SHT40 Heater: High heat for 0.1 second"));
       break;
     case SHT4X_MED_HEATER_1S:
       Serial.println(F("SHT40 Heater: Medium heat for 1 second"));
       break;
     case SHT4X_MED_HEATER_100MS:
       Serial.println(F("SHT40 Heater: Medium heat for 0.1 second"));
       break;
     case SHT4X_LOW_HEATER_1S:
       Serial.println(F("SHT40 Heater: Low heat for 1 second"));
       break;
     case SHT4X_LOW_HEATER_100MS:
       Serial.println(F("SHT40 Heater: Low heat for 0.1 second"));
       break;
  }
}

void loop() {
  // put your main code here, to run repeatedly:
  sensors_event_t humidity, temp;
  sht4.getEvent(&humidity, &temp);// populate temp and humidity objects with fresh data

  float tem = temp.temperature;
  Serial.println("Temp *C = " + String(tem));
  float hum = humidity.relative_humidity;
  Serial.println("Hum. % = " + String(hum));
  delay(5000);
}
