一文带你如何使用Easyiot物联网

一文带你使用Easyiot物联网

---

一、准备工作：

• ·注册Easyiot物联网平台 Easyiot国内地址

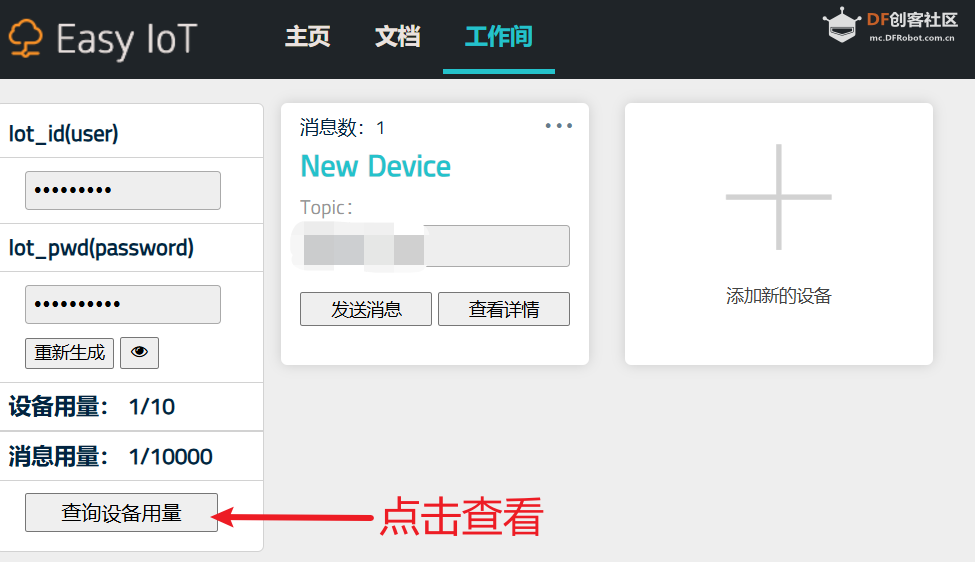

  注册成功之后进入工作间查看详细信息

  Easyiot平台注意事项：Easyiot每个账号只有1万条额度，超过1万条需要删除信息，才可以继续使用。这里可以查看信息

• ·下载mind+软件 mind+下载地址

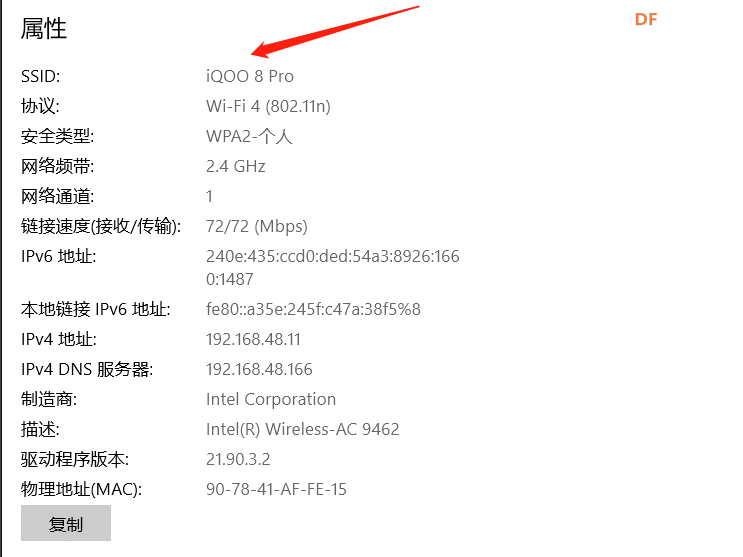

• ·使用Easyiot需要网络，需准备wifi环境（路由器wifi或者手机热点需是2.4Ghz频段，路由器wifi也不建议使用双频合一模式），苹果手机热点需打开最大兼容性。

  wifi注意事项：尽量不要用中文命名，名称大小写要区分，I(大写的i)与l(小写的L)要区分开，有空格也需要注意。

---

二、纯电脑端（无需借助任何主控）使用：

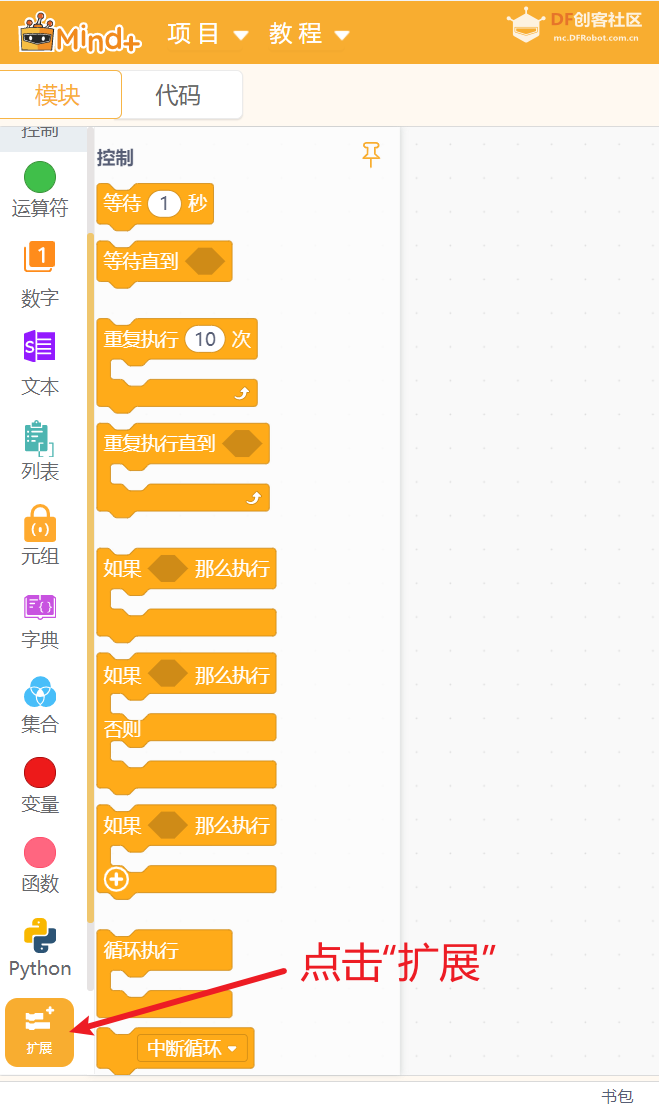

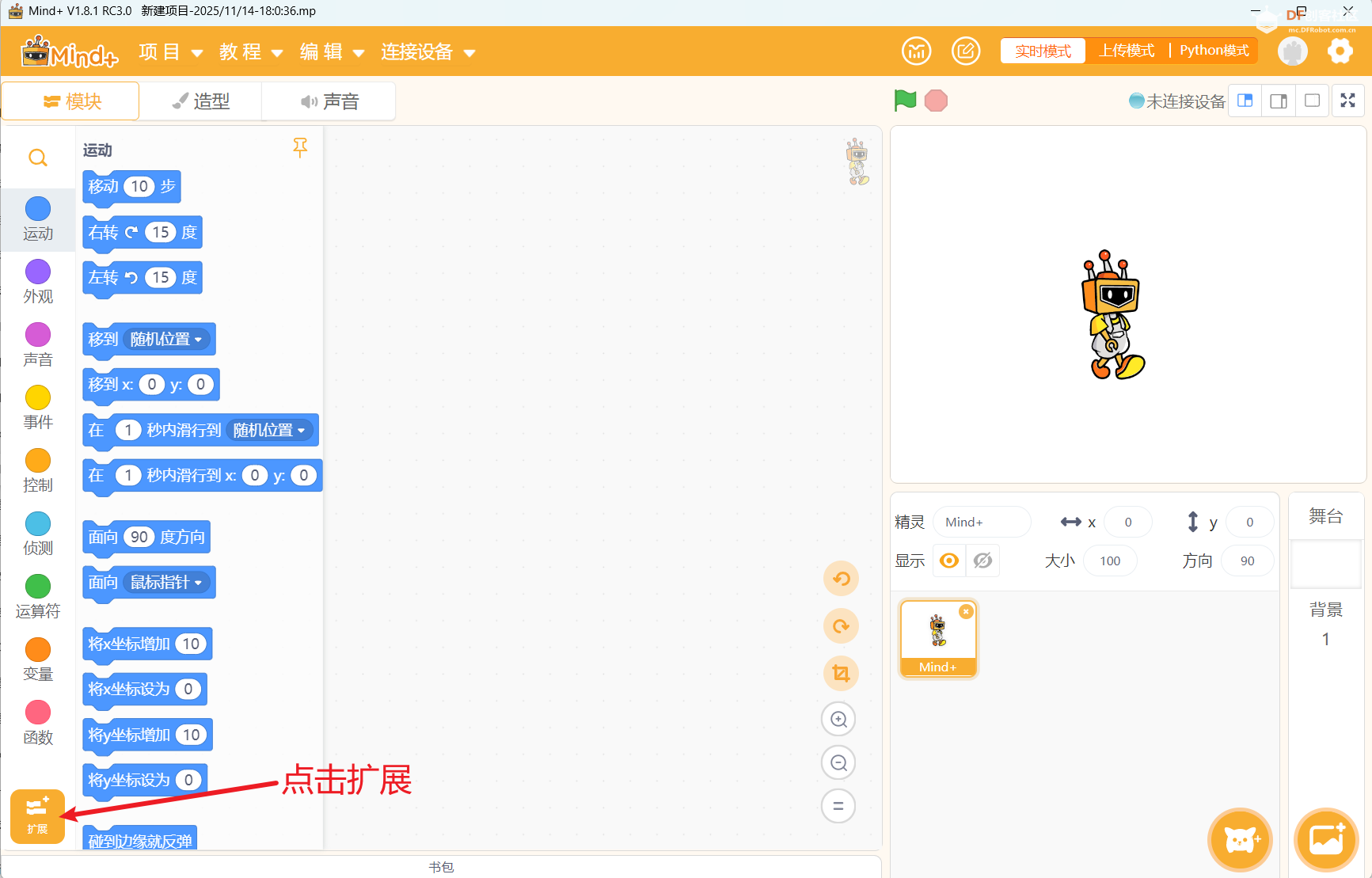

1.mind+实时模式

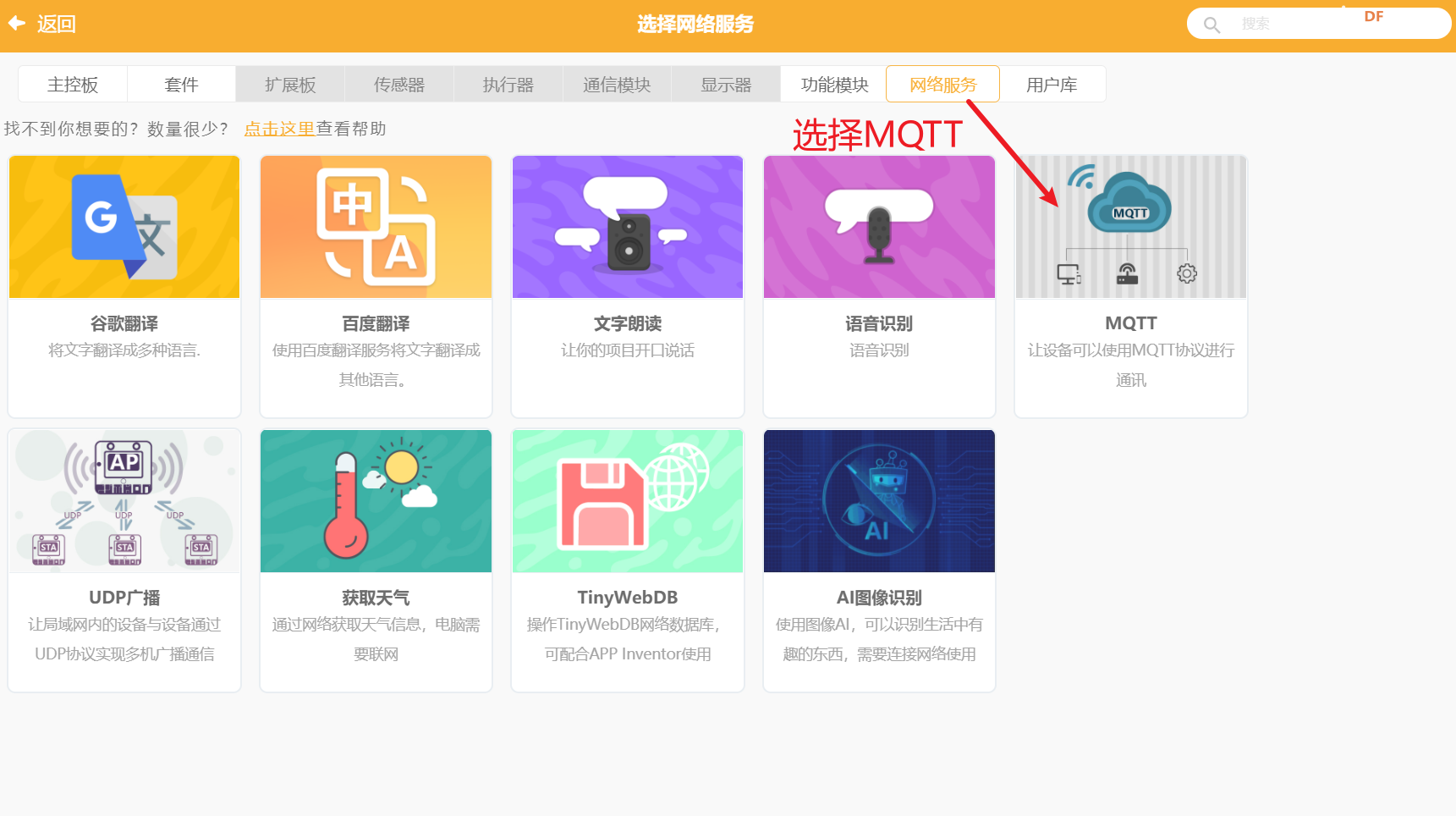

MQTT设置说明

step1: 程序编写

把Easyiot平台个人账号的Iot_id(user)、Iot_pwd(password)、Topic复制并填写到程序中。

step2: 运行调试

实现上传信息到Easyiot平台，舞台角色收到消息之后显示。

2.python模式

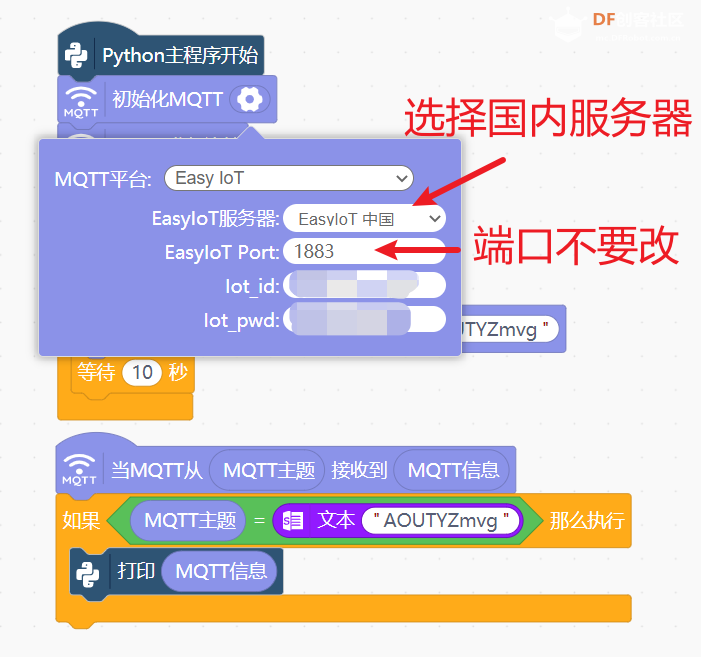

把Easyiot平台个人账号的Iot_id(user)、Iot_pwd(password)、Topic复制并填写到程序中。
step1: 程序编写

step2: 运行调试
以下程序实现上传信息到Easyiot平台，python模式也可以获取消息。

三、上传模式主控端使用：

Arduino主控(需外接物联网模块)：">1. Arduino主控(需外接物联网模块)：

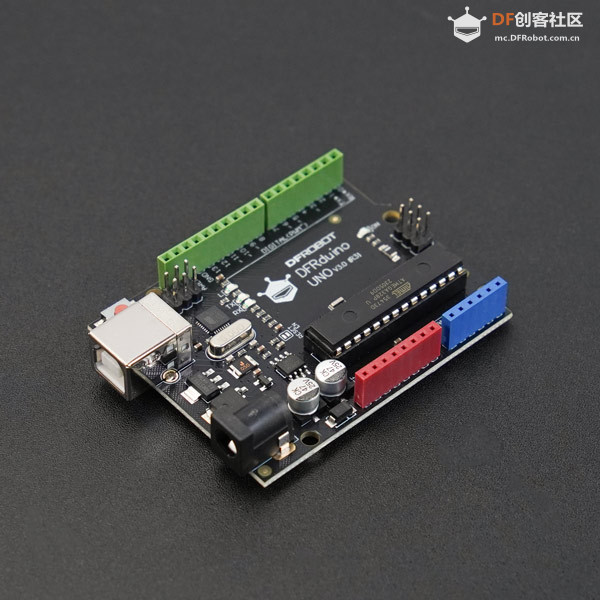

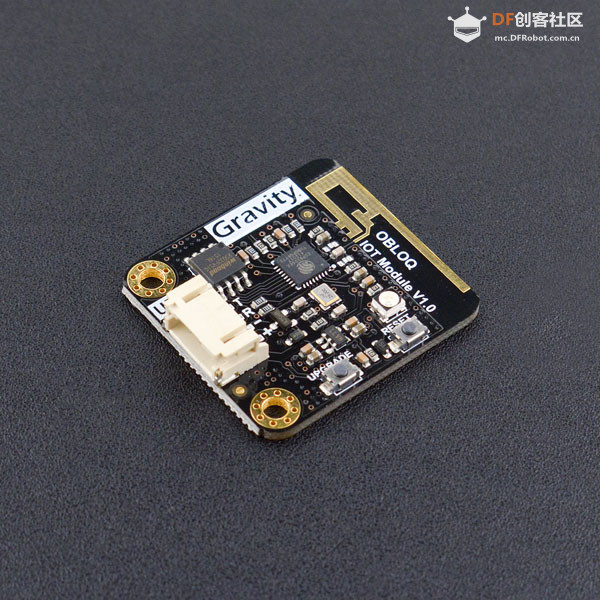

Arduino UNO	物联网模块V1	物联网模块V2

step1: 硬件搭建

以上物联网模块任选其一使用即可。

接线逻辑：串口模式需 交叉接线（主控的RX接物联网模块TX，主控的TX接物联网模块RX）

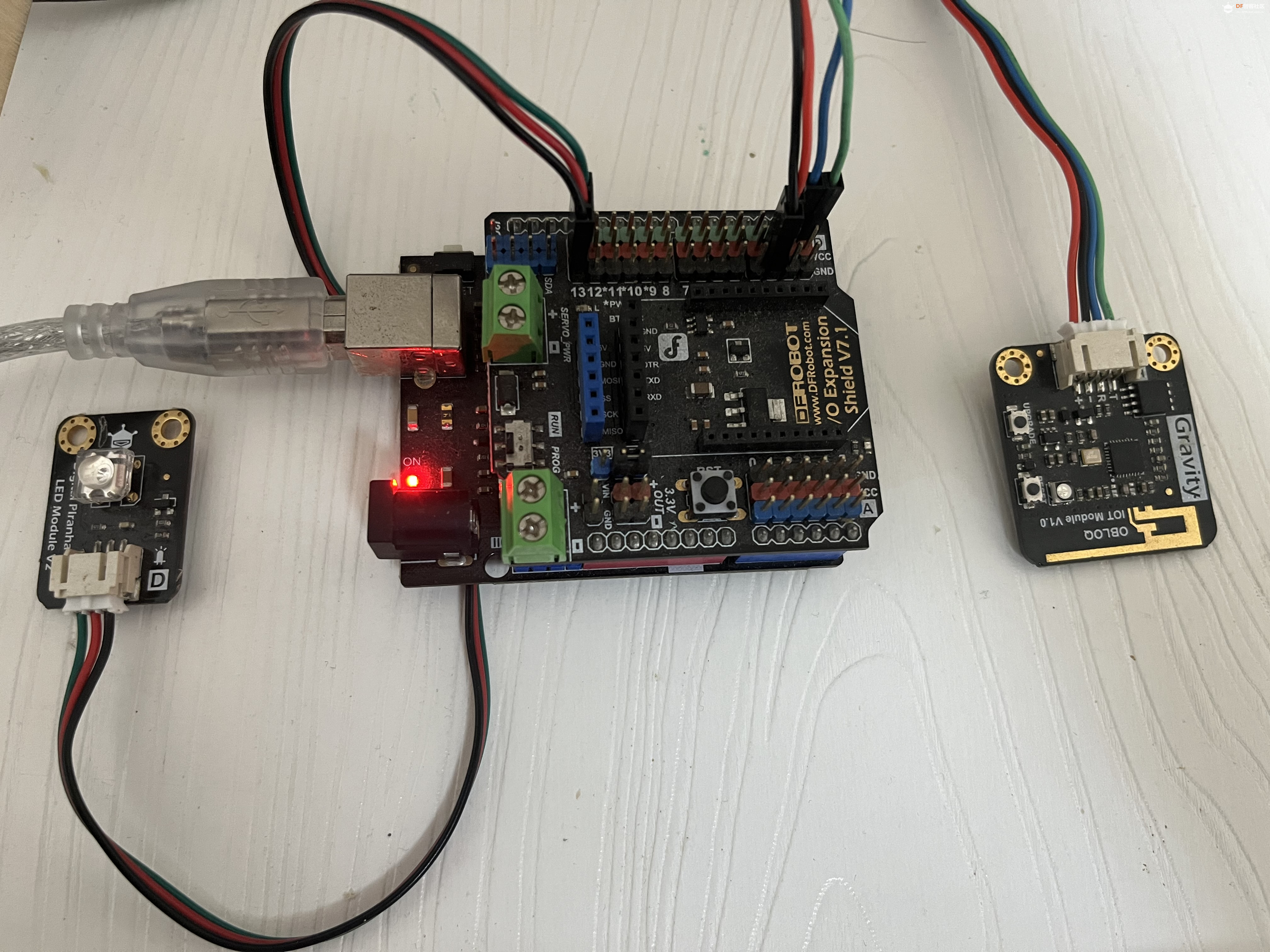

物联网模块V1

硬串口接线	软串口接线
绿线接UNO的RX，蓝线接UNO的TX	绿线接2号，蓝线接12号

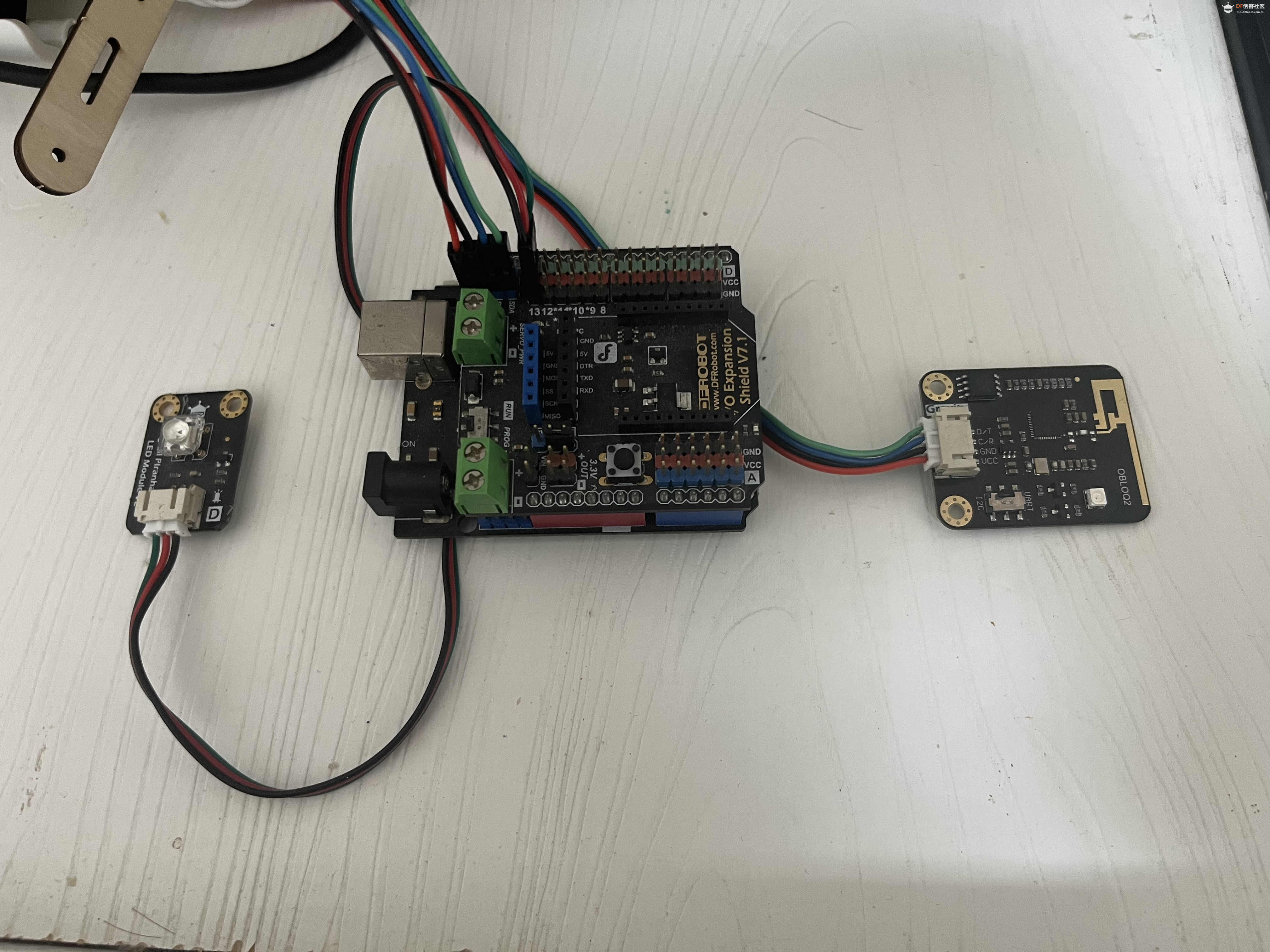

物联网模块V2

硬串口接线	软串口接线	I2C接线
模块拨到UART(绿线接UNO的RX，蓝线接UNO的TX)	模块拨到UART(绿线接2号，蓝线接12号)	模块拨到I2C(接I2C引脚)

step2: 程序编写

物联网模块V1

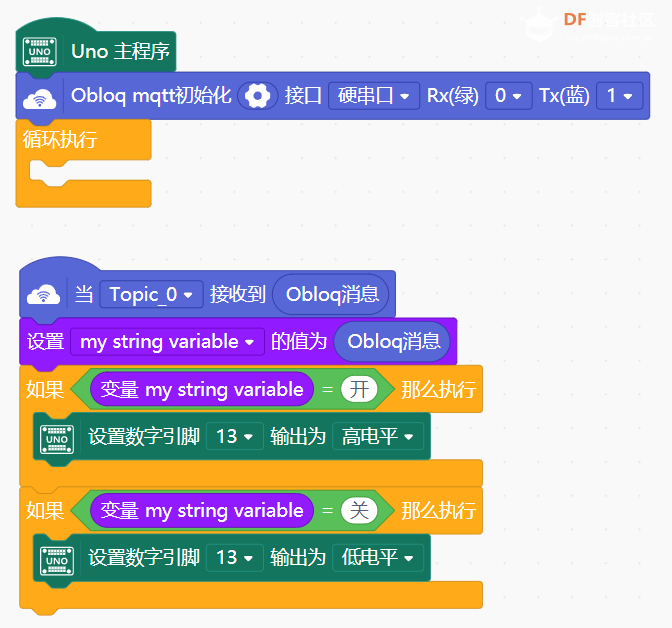

填写信息说明	硬串口接线程序截图	软串口接线程序截图
程序里面填写easyiot备用服务器，服务器选择SIoT，IP地址填 obloq1.dfrobot.com.cn

物联网模块V2

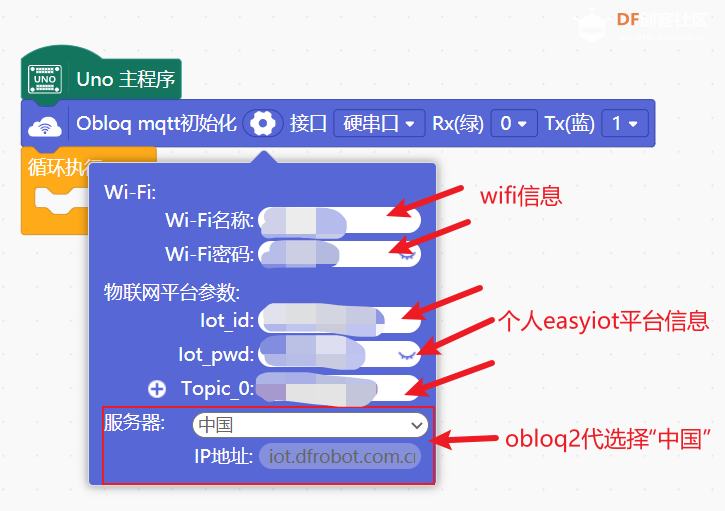

填写信息说明	硬串口接线程序截图	软串口接线程序截图	I2C接线程序截图
服务器选择“中国”

step3: 运行调试

Easyiot平台发送“开”打开13号引脚LED灯，发送“关”关闭13号引脚LED灯。

注意：1、选择硬串口接线的时候，上传程序时候先拔掉绿色线(模块T引脚)，上传完成之后再接上。2、软串口接线和I2C接线无需拔线操作。3、发送消息不能低于3秒，否则物联网平台会卡。

2.microbit主控（需外接物联网模块）：

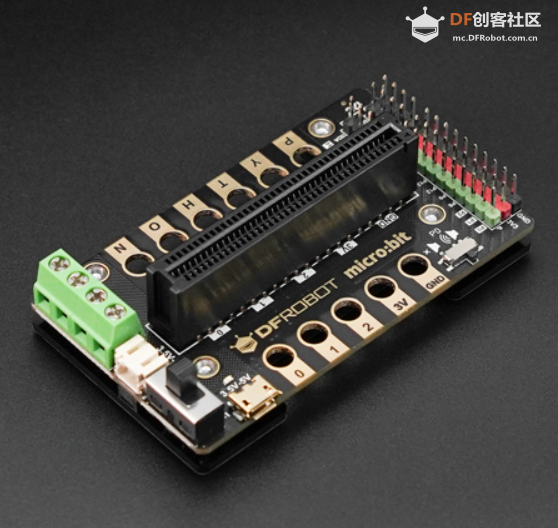

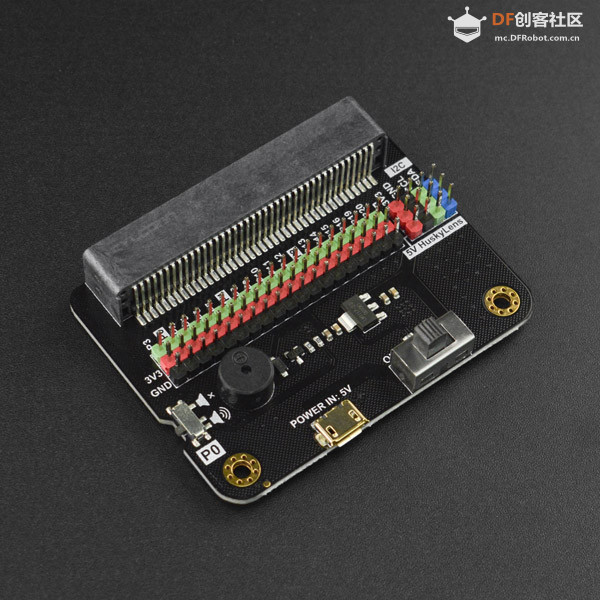

microbit	物联网模块V1	物联网模块V2	扩展板1	扩展板2

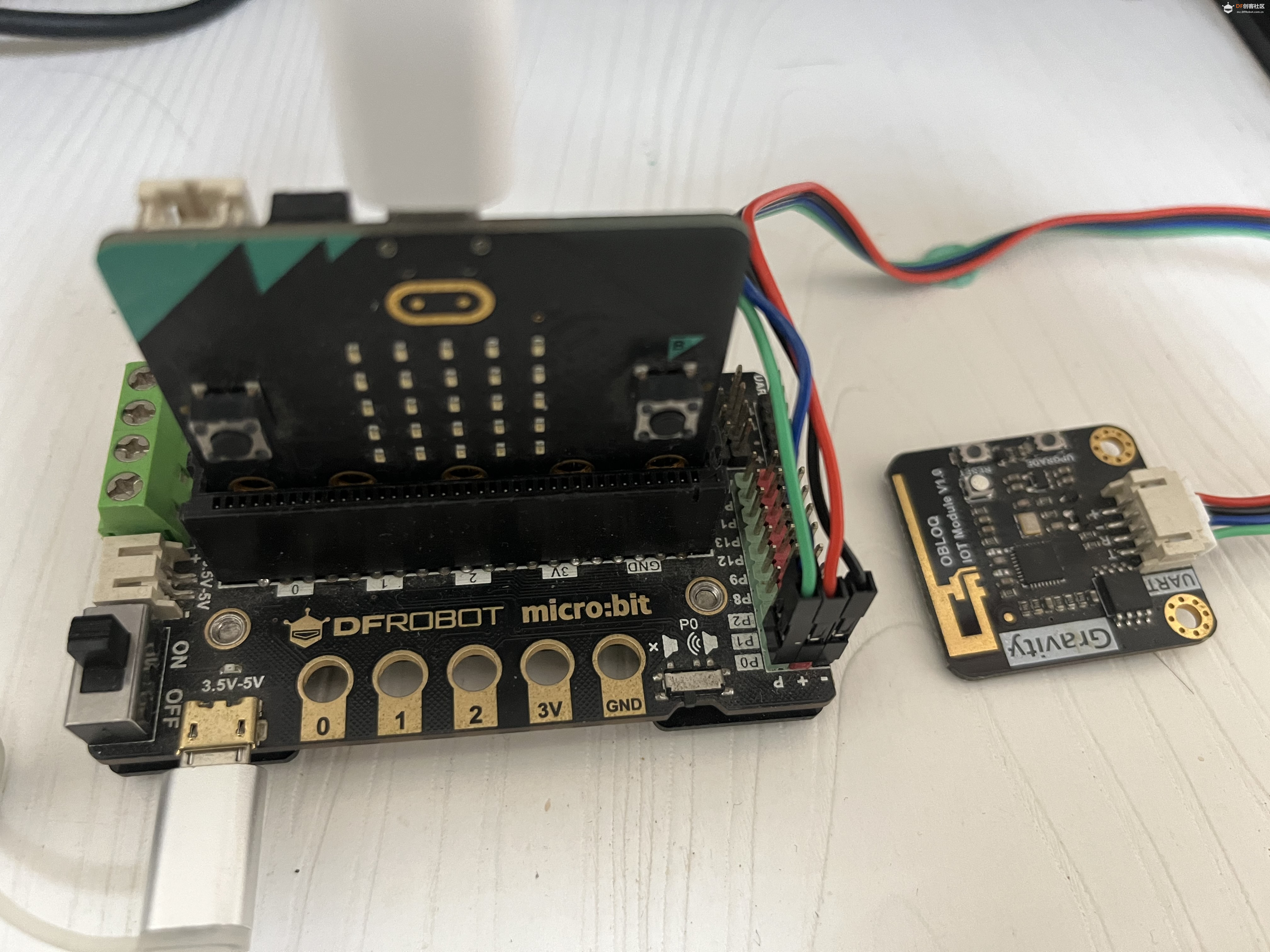

step1: 硬件搭建

扩展板任选一种即可，这里选用两用扩展板。

接线逻辑：串口模式需 交叉接线（主控的RX接物联网模块TX，主控的TX接物联网模块RX）

物联网模块V1

硬串口接线	软串口接线

注意引脚占用：microbit点阵占用P3 P4 P6 P7 P9 P10；按键占用P5 P11。物联网模块接线时避开前面的引脚。

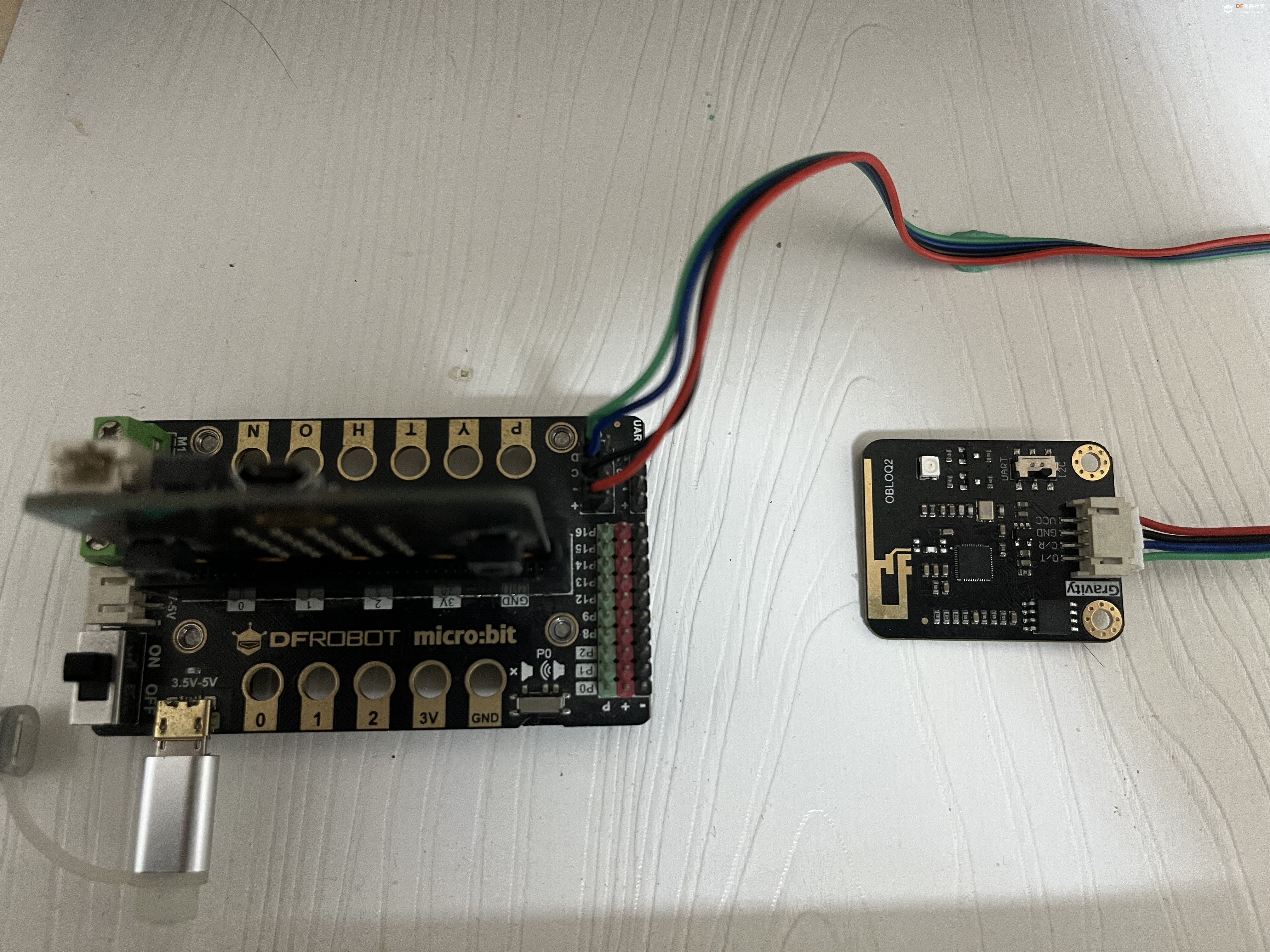

物联网模块V2

硬串口接线	软串口接线	I2C接线
模块拨到UART	模块拨到UART	模块拨到I2C

注意引脚占用：microbit点阵占用P3 P4 P6 P7 P9 P10；按键占用P5 P11。物联网模块接线时避开前面的引脚。

step2: 程序编写

物联网模块V1

填写信息说明	硬串口接线程序截图	软串口接线程序截图
程序里面填写easyiot备用服务器，服务器选择SIoT，IP地址填 obloq1.dfrobot.com.cn

物联网模块V2

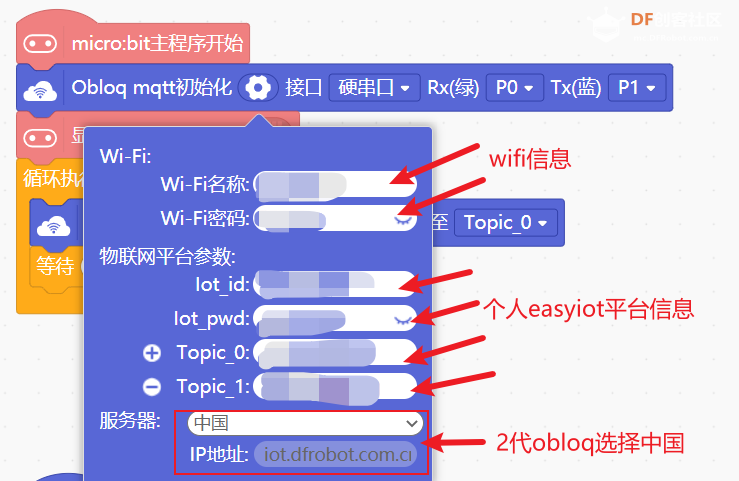

填写信息说明	硬串口接线程序截图	软串口接线程序截图	I2C接线程序截图
服务器选择“中国”

step3: 运行调试

可在Easyiot平台实时查看温度值数据，Easyiot平台发送“up”microbit点阵显示向上箭头，发送“down”microbit点阵显示向下箭头。

掌控板/esp32/esp32-e/esp8266：">3. 掌控板/ESP32/ESP32-E/ESP8266：

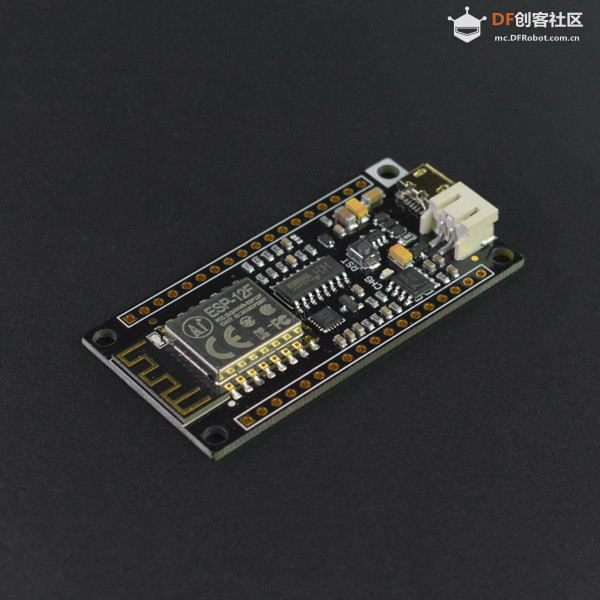

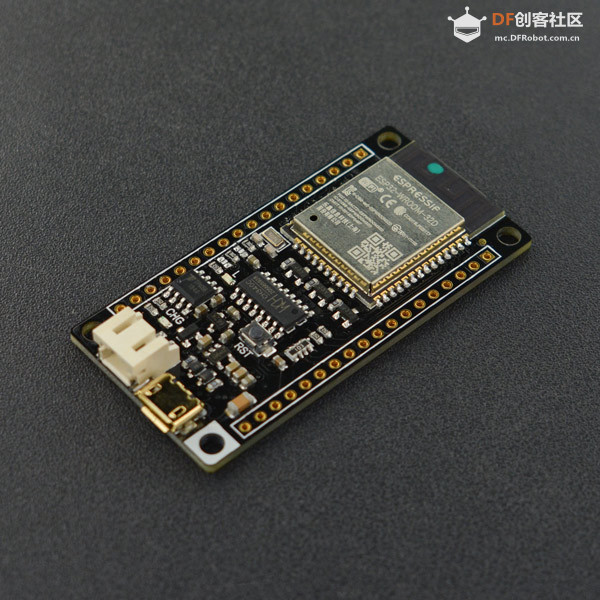

掌控板	ESP32	ESP32-E	ESP8266

step1: 硬件搭建

主控任选一种即可，然后通过数据线直连电脑。这里选用掌控举例。

step2: 程序编写

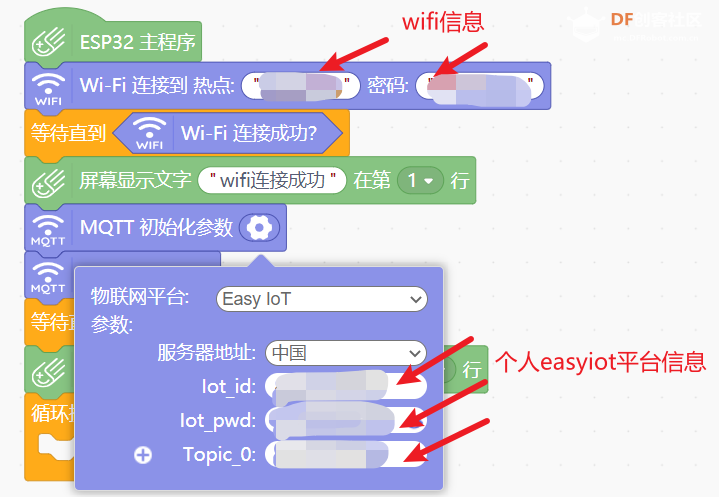

填写信息说明	整体程序截图

编写逻辑: 一定要先连上wifi再去连mqtt，"等到直到 "这个积木很重要。

step3: 运行调试

Easyiot平台发送“ON”打开掌控板板载RGB灯，发送“OFF”关闭掌控板板载RGB灯。

4.行空板K10：

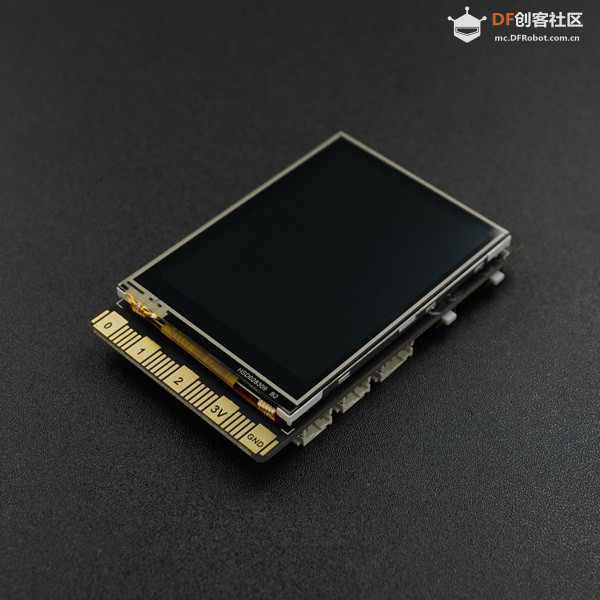

行空板K10

step1: 硬件搭建

行空板K10通过数据线直连电脑。

step2: 程序编写

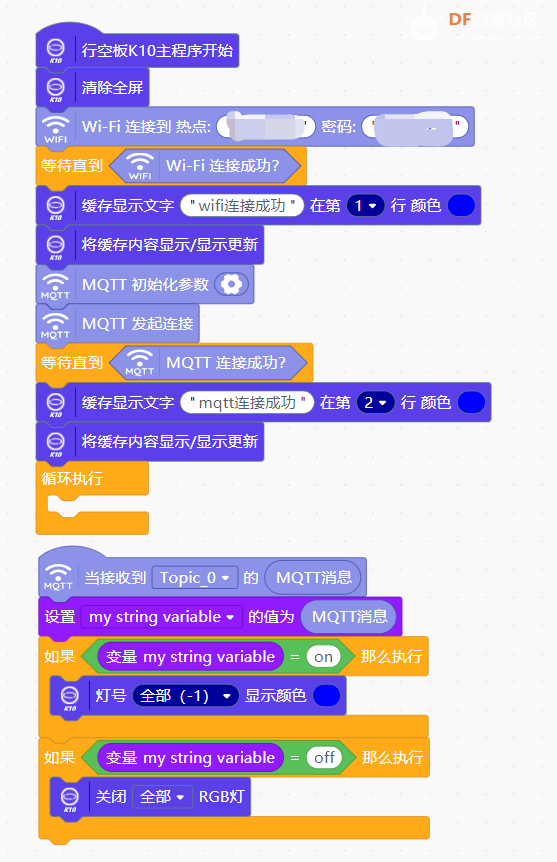

填写信息说明	整体程序截图

编写逻辑: 一定要先连上wifi再去连mqtt，"等到直到"这个积木很重要。

step3: 运行调试

Easyiot平台发送“on”打开K10板载RGB灯，发送“off”关闭K10板载RGB灯。

5.行空板M10：

行空板M10	RGB灯环

step1: 硬件搭建

行空板M10的P21引脚接RGB灯环，然后通过数据线直连电脑。

step2: 程序编写

注意：行空板M10需先联网 联网步骤

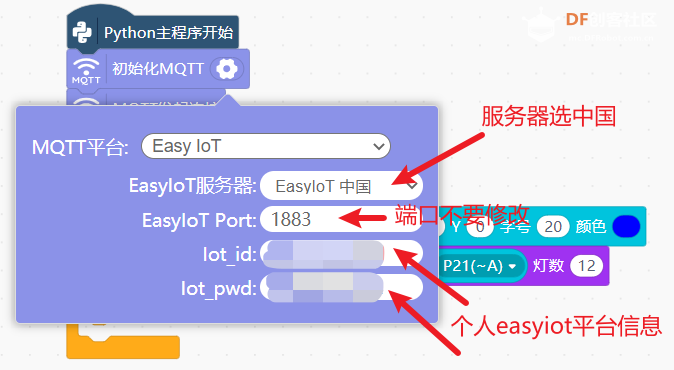

填写信息说明	整体程序截图

编写逻辑: M10一定要先联网再去运行程序，"MQTT保持连接,永久"这个积木很重要。

step3: 运行调试

Easyiot平台发送“打开”点亮RGB灯环，发送“关闭”关闭RGB灯环。

四、最后提醒：

使用注意：1、单个topic不建议收到消息之后再去发送，容易造成信息堵塞。2、发送消息后面加等待时间，太频繁很快占满空间。
