[项目] Beetle 树莓派RP2350 使用墨水屏制作一个名牌

本帖最后由 aramy 于 2025-5-15 12:04 编辑

一、项目起源

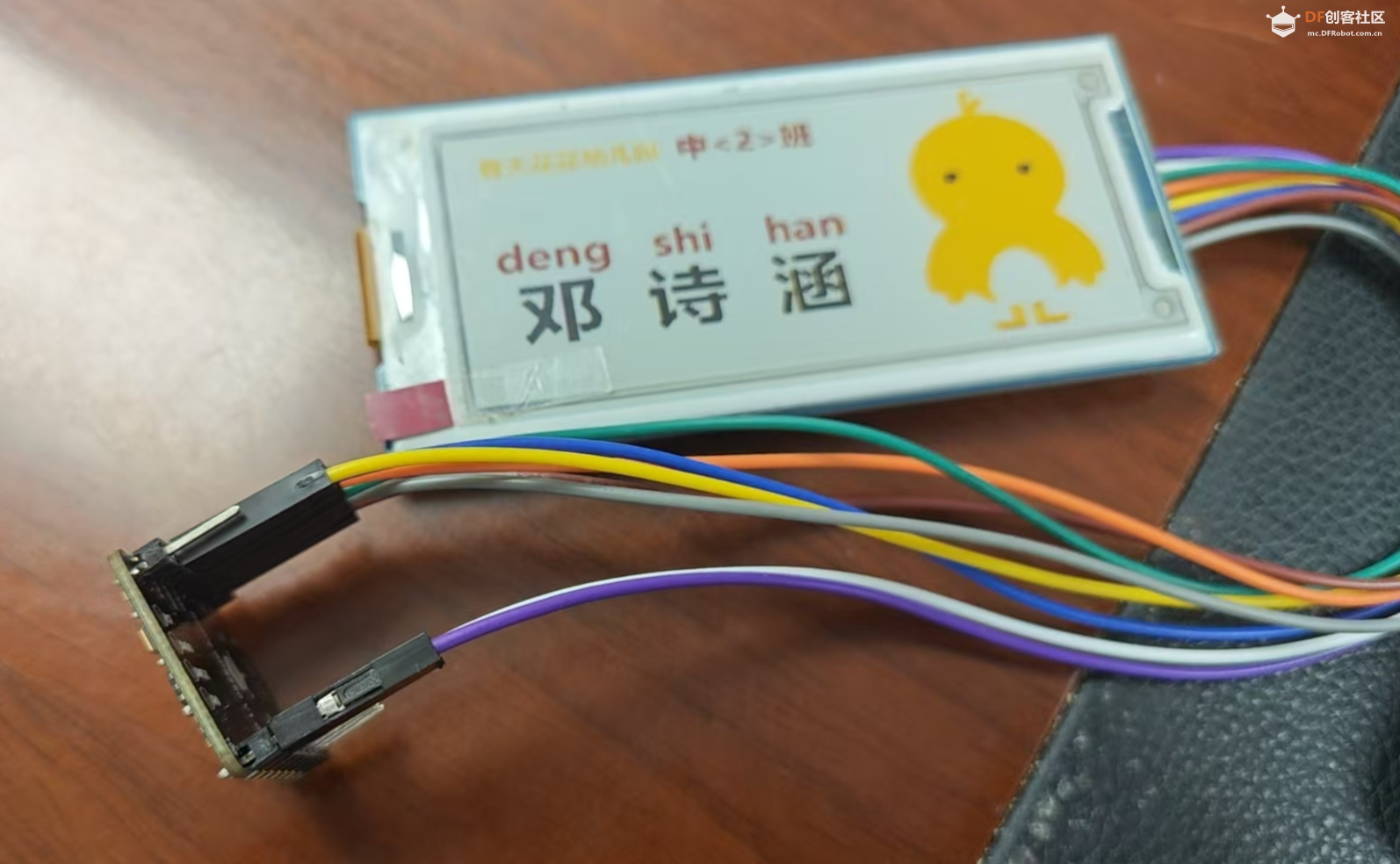

小朋友参加活动，会有很多陌生小朋友一起玩的场景。这时老师会给每个孩子贴一个名字贴，方便小朋友们互相认识。这次申请到了Beetle树莓派 RP2350的开发板，基于其穿戴特质，加一个墨水屏，为小朋友制作一个名字贴，让孩子成为最闪亮的崽！二、硬件介绍

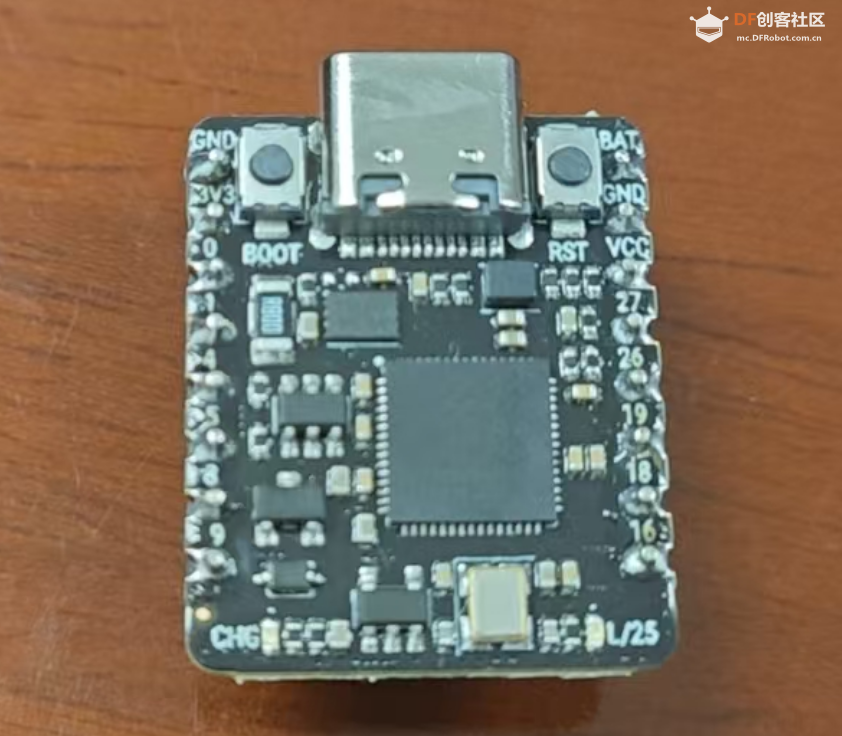

主控：Beetle RP2350 是一款基于RP2350芯片设计的高性能迷你体积的开发板，该开发板仅硬币大小(25*20.5mm)，专为对空间有要求的嵌入式应用设计。高性能树莓派RP2350芯片是树莓派新推出的高性能安全微控制器，该微控制器拥有独特的双核双架构设计，允许选择Arm Cortex-M33或Hazard3 RISC-V内核。P2350拥有150MHz主频，520KB RAM和2MB Flash，可处理大量高速数据。

高度集成，超小尺寸Beetle RP2350在仅硬币大小的体积上引出了11个IO、BAT、3.3V等众多接口，为项目制作提供了充足的IO和方便的电源连接。Beetle RP2350休眠功耗仅uA，使用电池可长时间工作。同时，Beetle RP2350还集成了锂电池充电功能和电池电压监控功能，可对锂电池进行充电和监测电量，以便在电量不足时采取措施，确保设备持续运行。

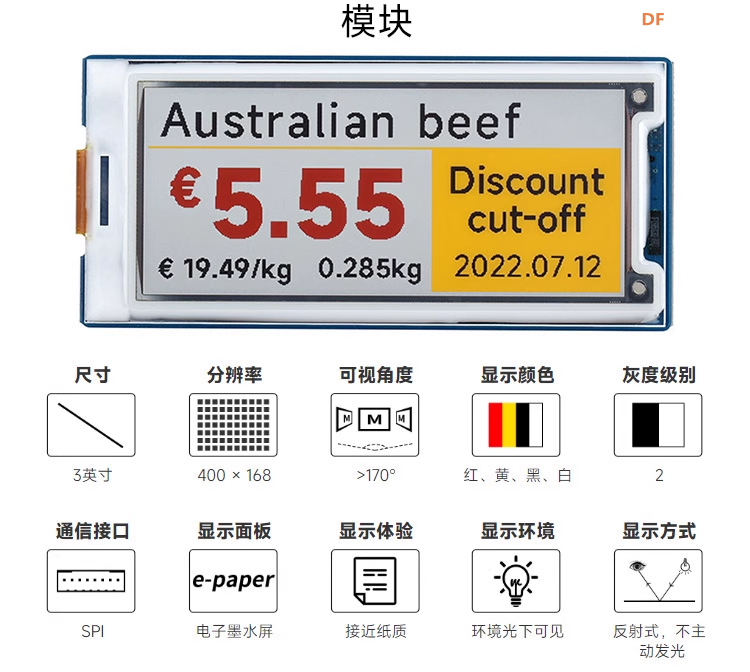

墨水屏：使用的是微雪 3寸墨水屏模块红黄黑白400×168分辨率 e-paper e-ink电子纸。墨水屏使用SPI与主控通讯。

墨水屏与主控使用杜邦线连接。

Beetle RP2350	墨水屏
GND	GND
VCC(3.3V)	VCC
A1(27)	DC
A0(26)	CS
MOSI(19)	DIN
SCK(18)	SCLK
9	BUSY
8	RST

三、开发介绍

开发工具依然使用自己最喜欢的Vscode+platformIO。但是Beetle RP2350太新了，platformIO暂时还没有支持，这里借用相同主控芯片的seeed-xiao-rp2350开发板的驱动来开发Beetle RP2350板子。开发过程中还使用了python+opencv来对图片进行处理。

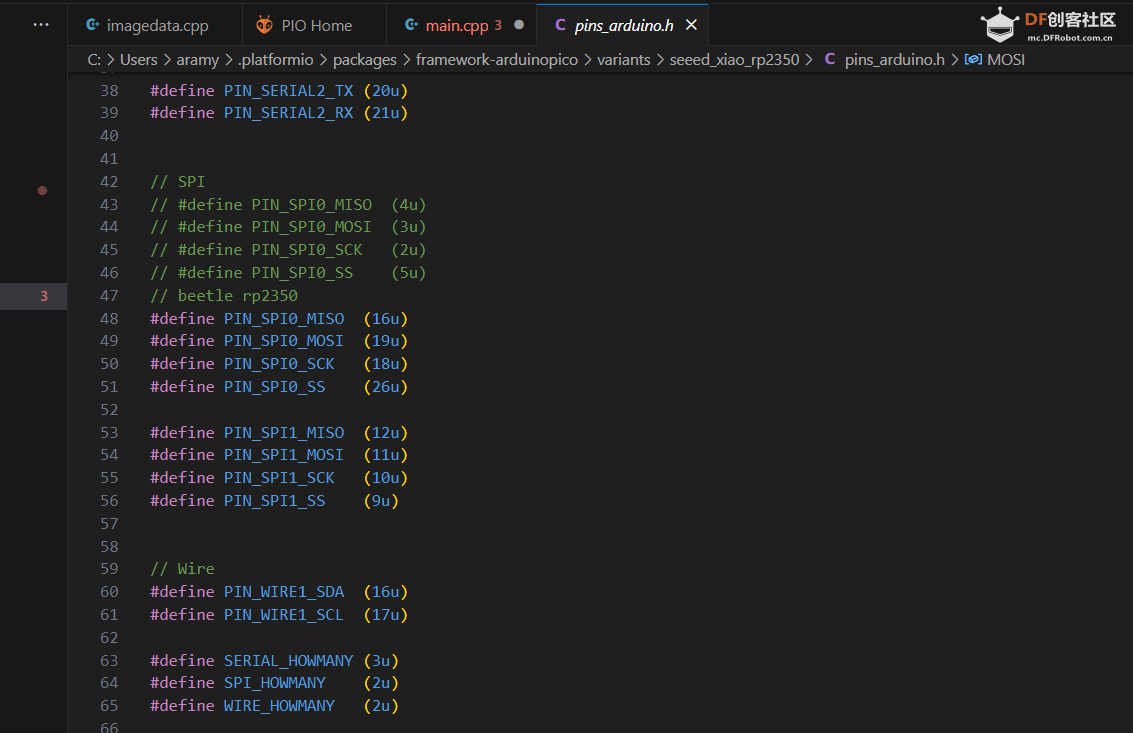

上一篇帖子写了，如何在vscode下搭建platformIO的编译环境。除此之外还需要修改板子的引脚对应关系。这里使用到spi通讯接口，所以需要修改spi对应的管脚信息。

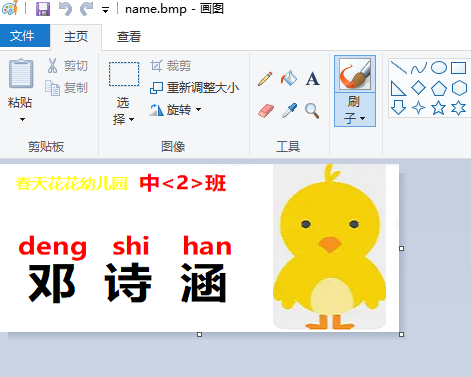

墨水屏显示的内容使用绘图板事先绘制好。需要留意，这个墨水屏是4色墨水屏，支持黑、白、黄、红四色。电脑绘制好的图片是以RGB方式存放的，每个像素点使用3个字节保存。而墨水屏每个像素点使用2位数据保存（仅仅支持4色），这样图片从电脑到墨水屏就要进行转换。

数据转换分为两步，第一步将电脑的图片颜色映射到4色上；第二步，将图片每4个像素压缩到一个字节里去。

def getcolor(imgpoint):
    b,g,r=int(imgpoint[0]),int(imgpoint[1]),int(imgpoint[2])
    bwyr=[r*r+g*g+b*b,
          (r-255)*(r-255)+(g-255)*(g-255)+(b-255)*(b-255),
          (r - 255) * (r - 255) + (g - 255) * (g - 255) +b*b,
          (r - 255) * (r - 255) + g*g+b*b]
    return bwyr.index(min(bwyr))


# 原始图片为 168X400X3的位图，目标图片为42X400的位图，每个字节包含4个点的数据，每个l点由两位构成 00：黑  01：白  10：黄  11：红
def img_deal(imgdata):
    desimg=[]
    for i in range(0,imgdata.shape[0]):
        for j in range(0, imgdata.shape[1]):
            sourcedata=imgdata[i,j]
            # print(getcolor(sourcedata))
            desimg.append(getcolor(sourcedata))
    return desimg

# 绘制四色墨水屏能显示的图片
def epd_img(desimg):
    imgpoint=0
    for i in range(0,int(len(desimg)/4)):
        imgpoint=desimg[i*4]<<6 | desimg[i*4+1]<<4 | desimg[i*4+2]<<2 | desimg[i*4+3]
        if i%16==0 and i>0:
            print()
        print('0x%02X' % imgpoint, end=', ')

import cv2
img=cv2.imread("name.bmp",cv2.IMREAD_COLOR)
img_transposed = cv2.transpose(img)
img_transposed=cv2.flip(img_transposed, 0)
cv2.namedWindow("Image")
desimg=img_deal(img_transposed)
# print(len(desimg))
epd_img(desimg)

#显示图片
cv2.imshow("Image", img_transposed)

#暂停运行，防止图片一闪而过
cv2.waitKey (0)
#销毁窗口
cv2.destroyAllWindows()
复制代码

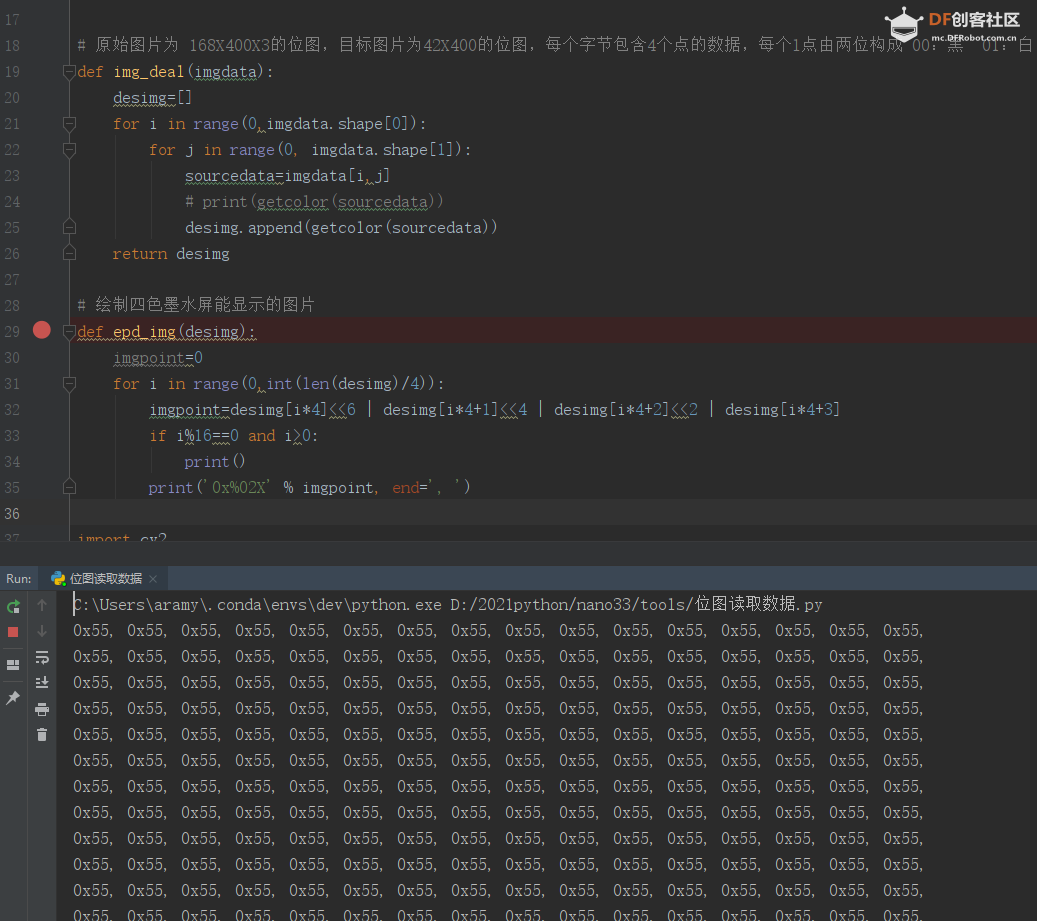

使用python将生成的图片内容，转换为一个数组。

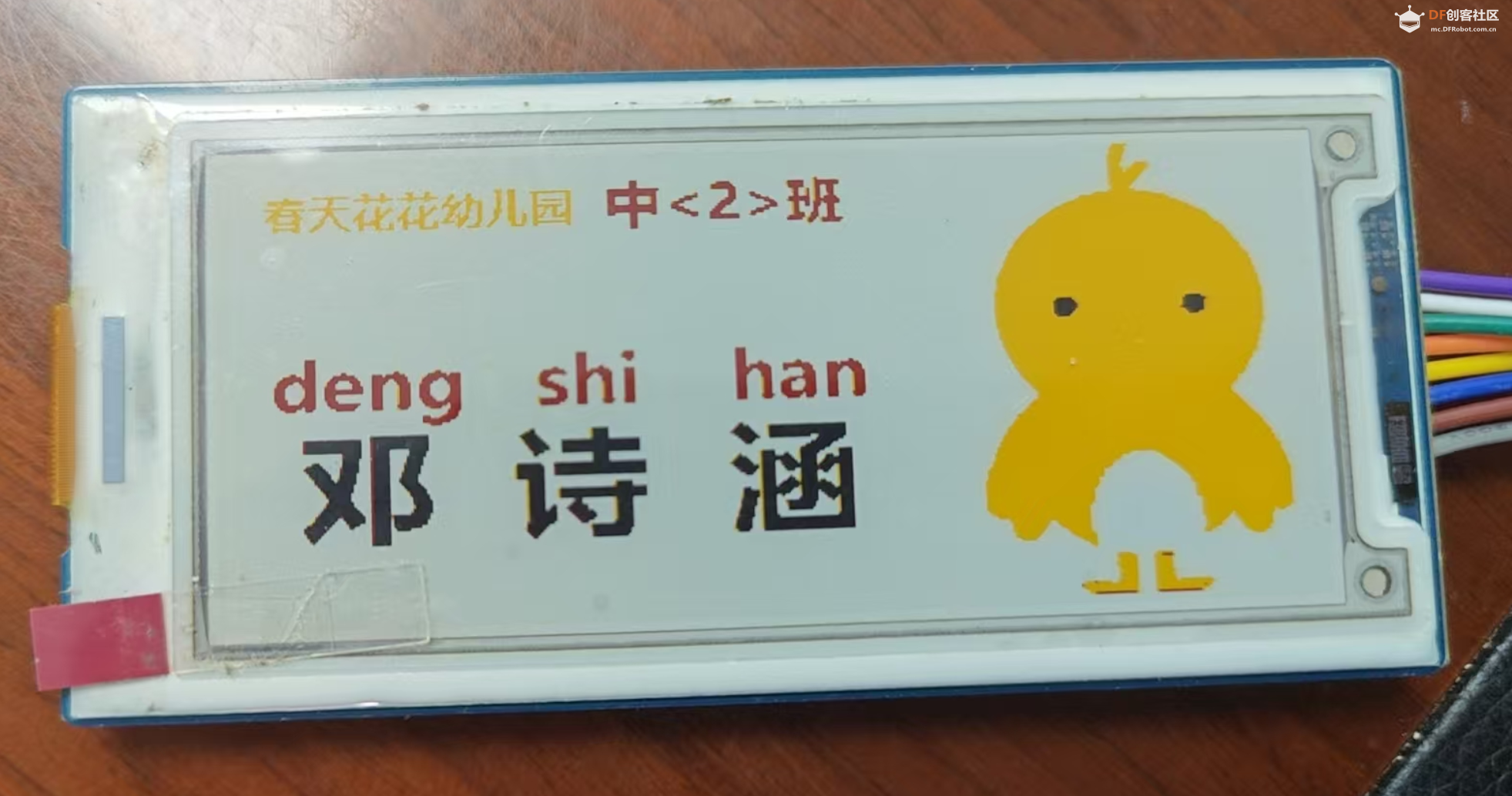

下位机的代码就比较简单了，将python生成的数据写到屏幕上，就可以完成一个墨水屏名牌的展示了。

#include <SPI.h>
#include "epd3in0g.h"
#include "imagedata.h"
Epd epd;
void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);
  Serial.print("e-Paper init ");
  if (epd.Init() != 0) {
      Serial.print("e-Paper init failed");
      return;
  }

  Serial.print("White \r\n");
  epd.Clear(white);
  delay(200);

  epd.Init();
  Serial.print("Image \r\n");
  epd.Display(IMAGE_DATA);
  delay(2000);

  Serial.print("Goto Sleep...\r\n");
  epd.Sleep();
}
void loop() {
  Serial.println("hello woeld!");
  delay(2000);
}
复制代码
